KADAMM K838702720 — двухлучевая многолучевая секторная антенна 4×698–960 / 4×1710–2690 МГц, 33°, 19,5 дБи, 16 портов, RET

KADAMM K838702720 — многолучевая панельная антенна базовой станции диапазона 4×698–960 / 4×1710–2690 МГц. Обычная секторная панель даёт один луч, а здесь решётка излучателей с рефлектором и диаграммообразующей схемой внутри корпуса из стеклопластика формирует два независимых узких луча. Каждый луч — отдельный сектор со своими входами, поэтому одна антенна делит сектор сайта на части без второй панели на мачте.

Ширина каждого луча в горизонтальной плоскости — 33°, направления лучей по азимуту — ± 31° / ± 29° / ± 27°. Узкие лучи концентрируют энергию: усиление панели — до 19,5 дБи, а соседние лучи перекрываются ровно настолько, чтобы абонент переходил из луча в луч без разрыва. Ёмкость сайта растёт пропорционально числу лучей: радиомодулей и частотных ресурсов становится больше, а опора остаётся прежней.

По вертикали лучи узкие (18,0°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–10° дистанционно (RET, AISG 2.0/3GPP), механический наклон кронштейна — 0–8°.

Качество: отношение вперёд/назад — более 27–28 дБ; интермодуляция IM3 — ≤−150 дБн.

Механика: размеры 2680 × 630 × 175 мм; масса 58,2 кг плюс 12,8 кг монтажный комплект; крепление на трубу Ø50 Ø115 мм; рабочая температура −50…+65 °C. Разъёмы — 16 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.

Системы излучателей

Всего у K838702720 — 8 систем излучателей, 16 портов.

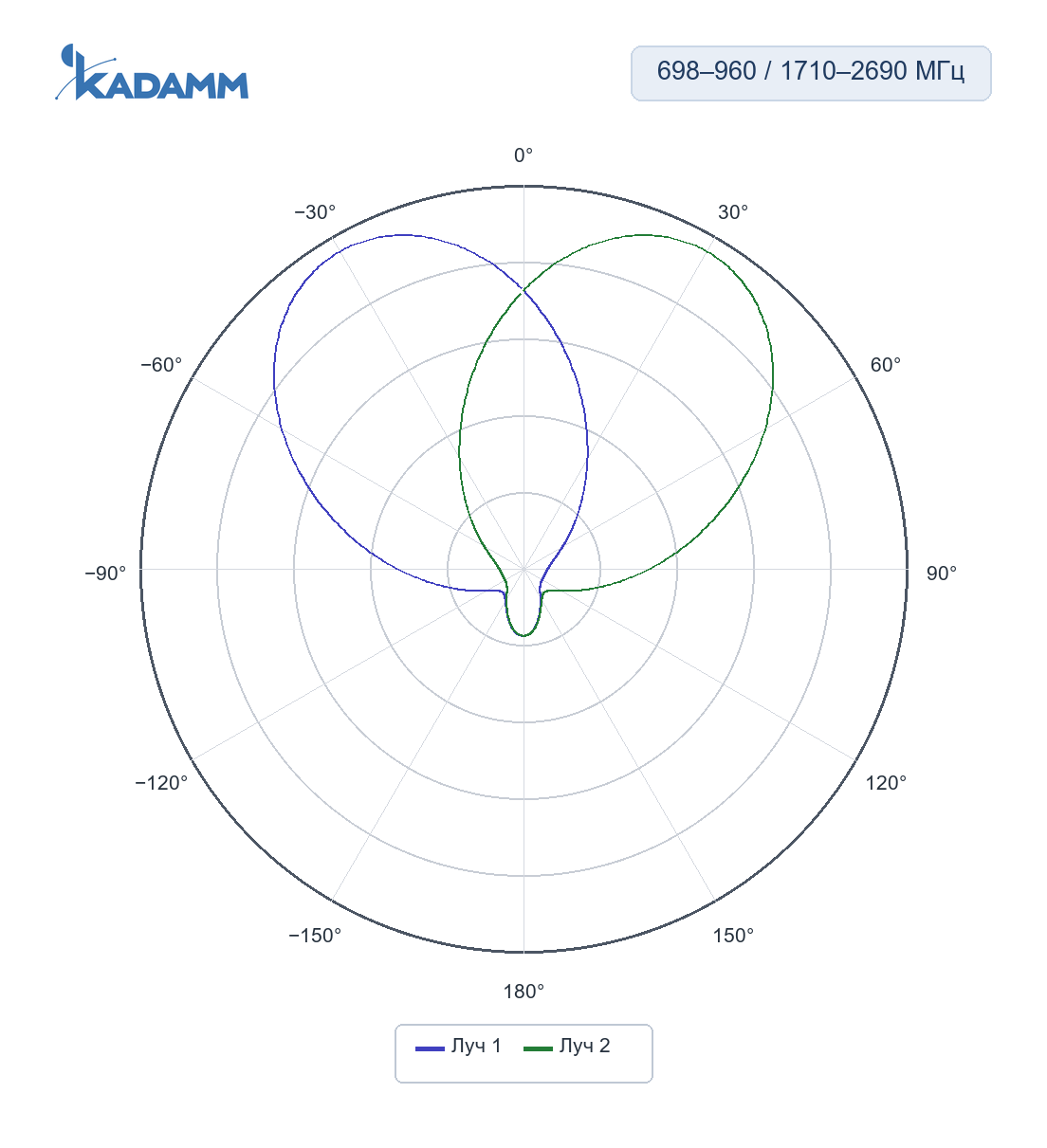

698–960 МГц, лучи 1 и 2, горизонтальная плоскость, массив R1/R2/R3/R4Главный лепесток по горизонтали 33–38°, усиление в максимуме 14,6–15,7 дБи, задний лепесток ниже главного не менее чем на 27 дБ.

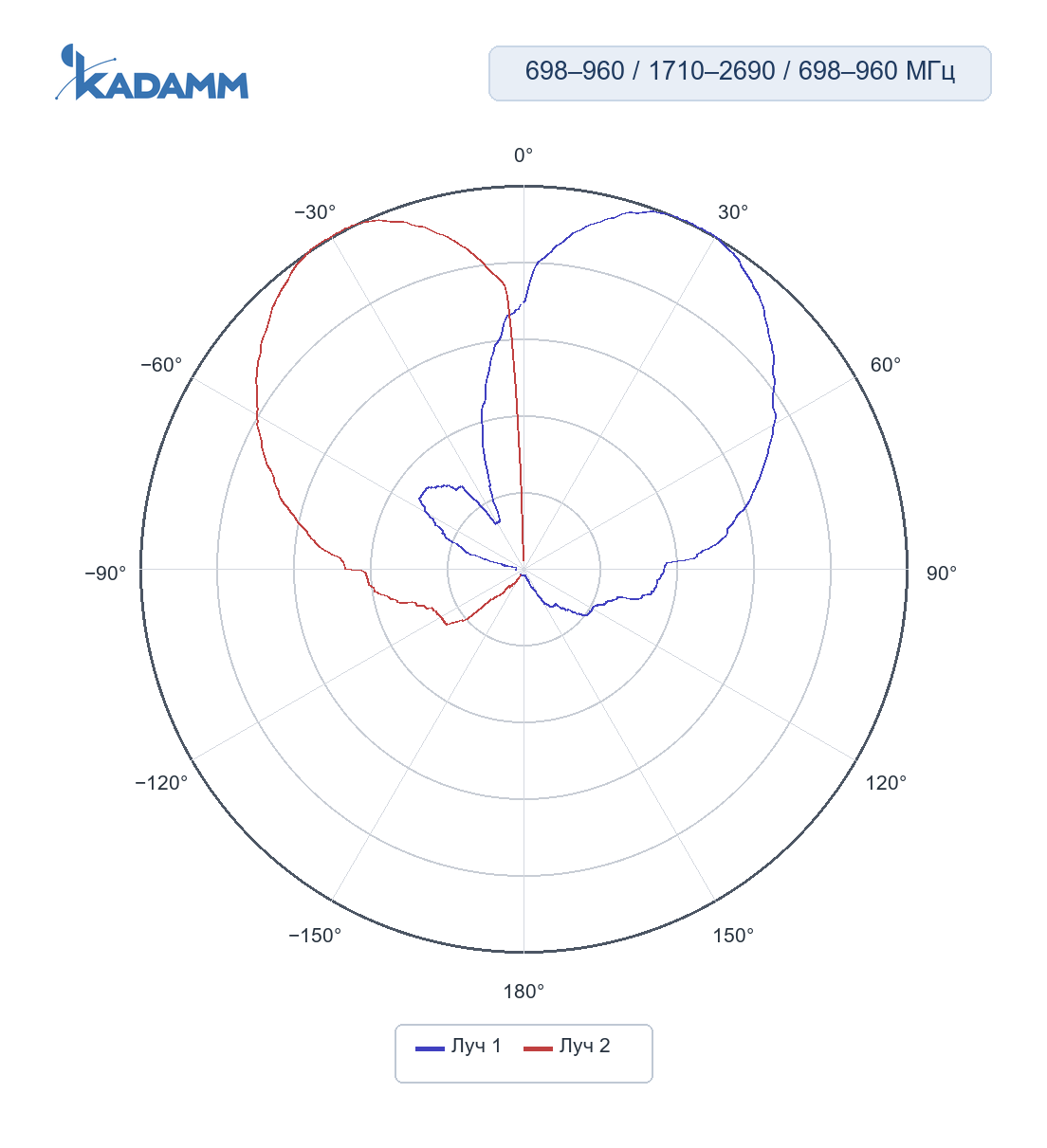

1710–2690 МГц, лучи 1 и 2, горизонтальная плоскость, массив Y1/Y2/Y3/Y4Главный лепесток по горизонтали 30–34°, усиление в максимуме 18,4–19,5 дБи, задний лепесток ниже главного не менее чем на 28 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 33° во всех диапазонах; по вертикали — 5,6–18°. Задний лепесток ослаблен не менее чем на 27 дБ относительно главного.

Массив R1/R2/R3/R4: 4×698–960 МГц

Массив Y1/Y2/Y3/Y4: 4×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–10° у K838702720 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K838702720.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K838702720 — 16 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K838702720 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K838702720 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K838702720 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 19,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 19,5 = 59,5 дБм, то есть около 891 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 59,5 − 90,8 = −31,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 6° ось луча приходит на землю на расстоянии 30 / tg 6° ≈ 285 м; нижняя граница луча (половина вертикальной ширины 15,2°) — около 124 м от опоры, верхняя уходит выше горизонта и задаёт дальнюю границу зоны.

Многолучевые панели ставят там, где сайт перегружен, а новую опору поставить негде: стадионы, площади, вокзалы, торговые районы, плотная жилая застройка. K838702720 делит сектор на 2 части без лишних антенн на мачте.

Сети и службы в полосах K838702720:

Перед заказом KADAMM K838702720 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 16×4.3-10
• Опора и крепление — на трубу Ø50 Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K838702720 — на трубу Ø50 Ø115 мм; монтажный комплект весит 12,8 кг.
• Панель K838702720 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K838702720: электрический 2–10°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K838702720 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.

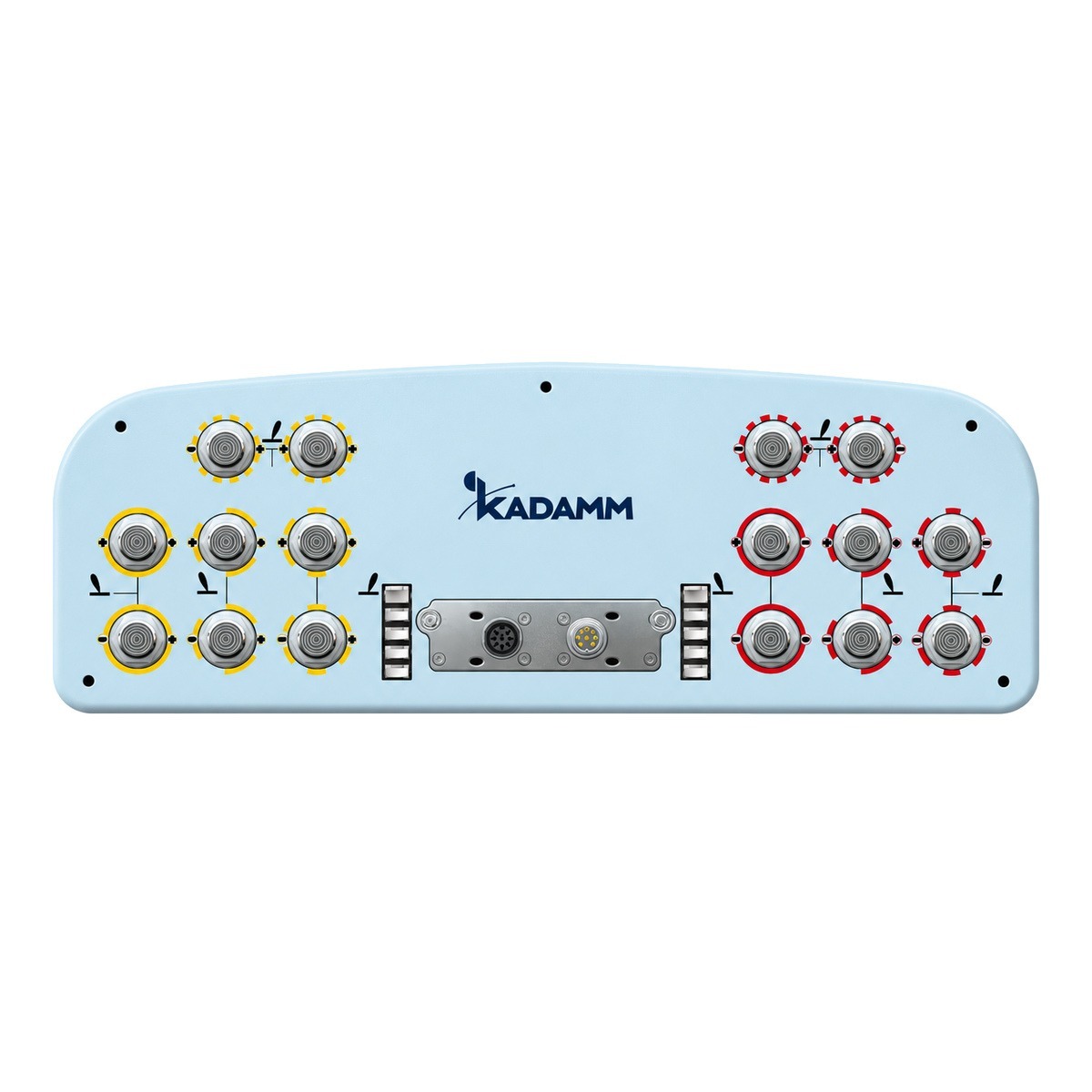

• Разъёмы — 16 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K838702720 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K838702720 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 12,8 кг; упаковка 2915 × 750 × 290 мм.
