KADAMM K832809018 — двухлучевая многолучевая секторная антенна 790–960 МГц, 17,5 дБи, 4 порта, RET

KADAMM K832809018 — многолучевая панельная антенна базовой станции диапазона 790–960 МГц. Обычная секторная панель даёт один луч, а здесь решётка излучателей с рефлектором и диаграммообразующей схемой внутри корпуса из стеклопластика формирует два независимых узких луча. Каждый луч — отдельный сектор со своими входами, поэтому одна антенна делит сектор сайта на части без второй панели на мачте.

Ширина каждого луча в горизонтальной плоскости — 33°. Узкие лучи концентрируют энергию: усиление панели — до 17,5 дБи, а соседние лучи перекрываются ровно настолько, чтобы абонент переходил из луча в луч без разрыва. Ёмкость сайта растёт пропорционально числу лучей: радиомодулей и частотных ресурсов становится больше, а опора остаётся прежней.

По вертикали лучи узкие (10,5°), поэтому важен наклон. Электрический наклон регулируется в пределах 2–12° дистанционно (RET, AISG 2.0 SRET), механический наклон кронштейна — 0–10°.

Качество: отношение вперёд/назад — более 28 (основная поляризация, 180°) дБ; поляризационная развязка — более 15–18 дБ; интермодуляция IM3 — ≤−153 дБн.

Механика: размеры 1980 × 499 × 178 мм; масса 29,5 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1238 / 332 / 1306 Н при 150 км/ч; рабочая температура −50…+65 °C. Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54). Эти данные нужны для расчёта опоры и кронштейна.

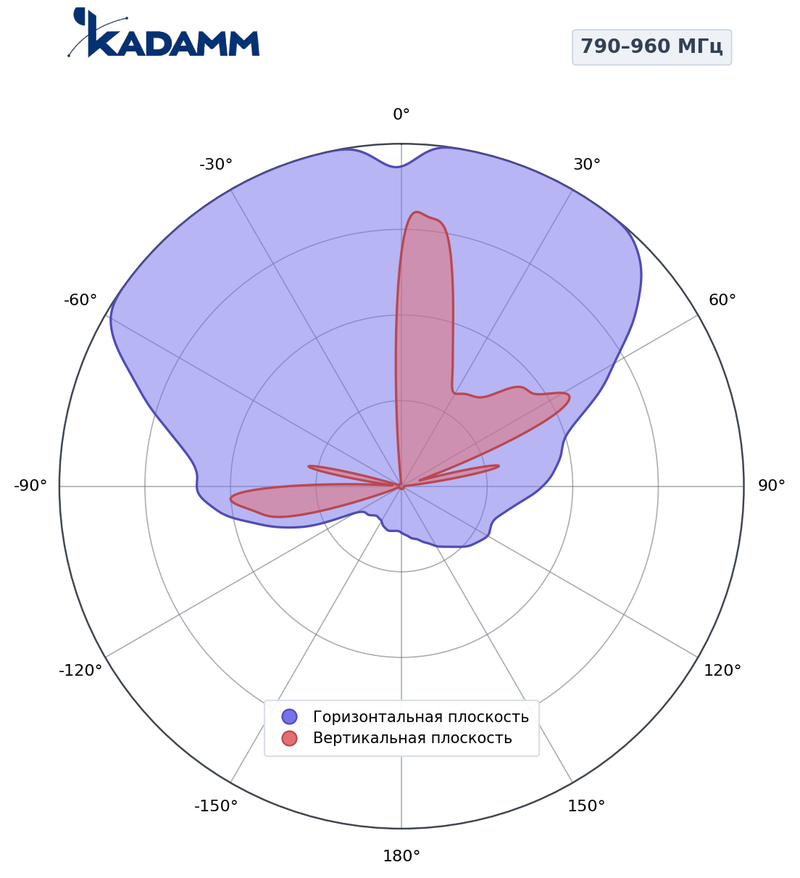

790–960 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 38–41°, усиление в максимуме 17,3–17,5 дБи, задний лепесток ниже главного не менее чем на 28 (основная поляризация, 180°).

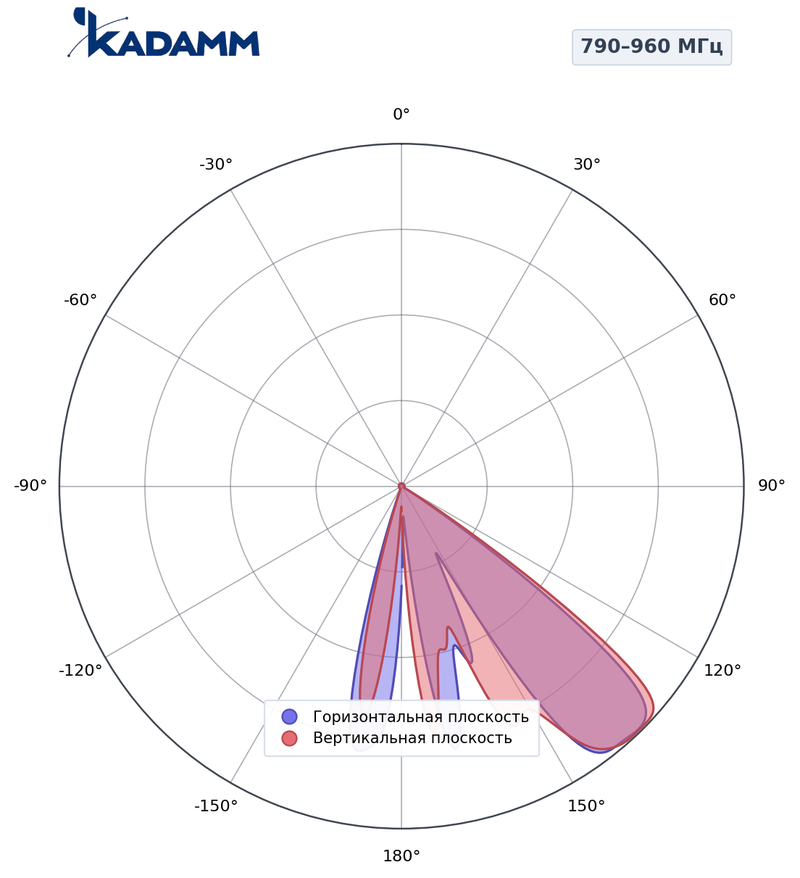

790–960 МГц, вертикальная плоскостьПо вертикали 9,6–10,5°, усиление в максимуме 17,3–17,5 дБи, задний лепесток ниже главного не менее чем на 28 (основная поляризация, 180°).

Ширина главного лепестка по уровню половинной мощности по горизонтали — 33°; по вертикали — 9,6–10,5°. Задний лепесток ослаблен не менее чем на 28 (основная поляризация, 180°) относительно главного.

• AISG 2.0 — протокол управления наклоном 2–12° у K832809018 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K832809018.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K832809018 — 4 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K832809018 покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K832809018 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K832809018 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,5 = 57,5 дБм, то есть около 562 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 875 МГц (середина полосы 790–960 МГц): L = 32,45 + 20·lg 875 + 20·lg 1 = 91,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,5 − 91,3 = −33,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 9,6°) — около 144 м от опоры, верхняя — около 781 м.

Многолучевые панели ставят там, где сайт перегружен, а новую опору поставить негде: стадионы, площади, вокзалы, торговые районы, плотная жилая застройка. K832809018 делит сектор на 2 части без лишних антенн на мачте.

Сети и службы в полосах K832809018:

Перед заказом KADAMM K832809018 сверьте с проектом:

• Частоты оборудования — внутри 790–960 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 4×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K832809018 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K832809018 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K832809018: электрический 2–12°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K832809018 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 4 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K832809018 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K832809018 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 2550 × 620 × 330 мм.
