KADAMM K806702715 — секторная панельная антенна 698–2690 МГц, 6 систем излучателей, 14,8 дБи, 12 портов, встроенный RET

KADAMM K806702715 — секторная панельная антенна для базовой станции диапазона 2×698–960 / 4×1695–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 18 дБ. Систем излучателей в панели — 6, портов — 12: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — ≥23 дБ.

По вертикали луч узкий — 26 ± 2°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол AISG 2.0/3GPP): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 14,8 дБи; отношение вперёд/назад — более 20–21 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 14 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса.

Механика: размеры 800 × 469 × 198 мм; масса 16,5 кг плюс 5,7 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 220 / 65 / 280 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 250 км/ч; рабочая температура −40…+70 °C. Разъёмы — 12 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K806702715 — 6 систем излучателей, 12 портов.

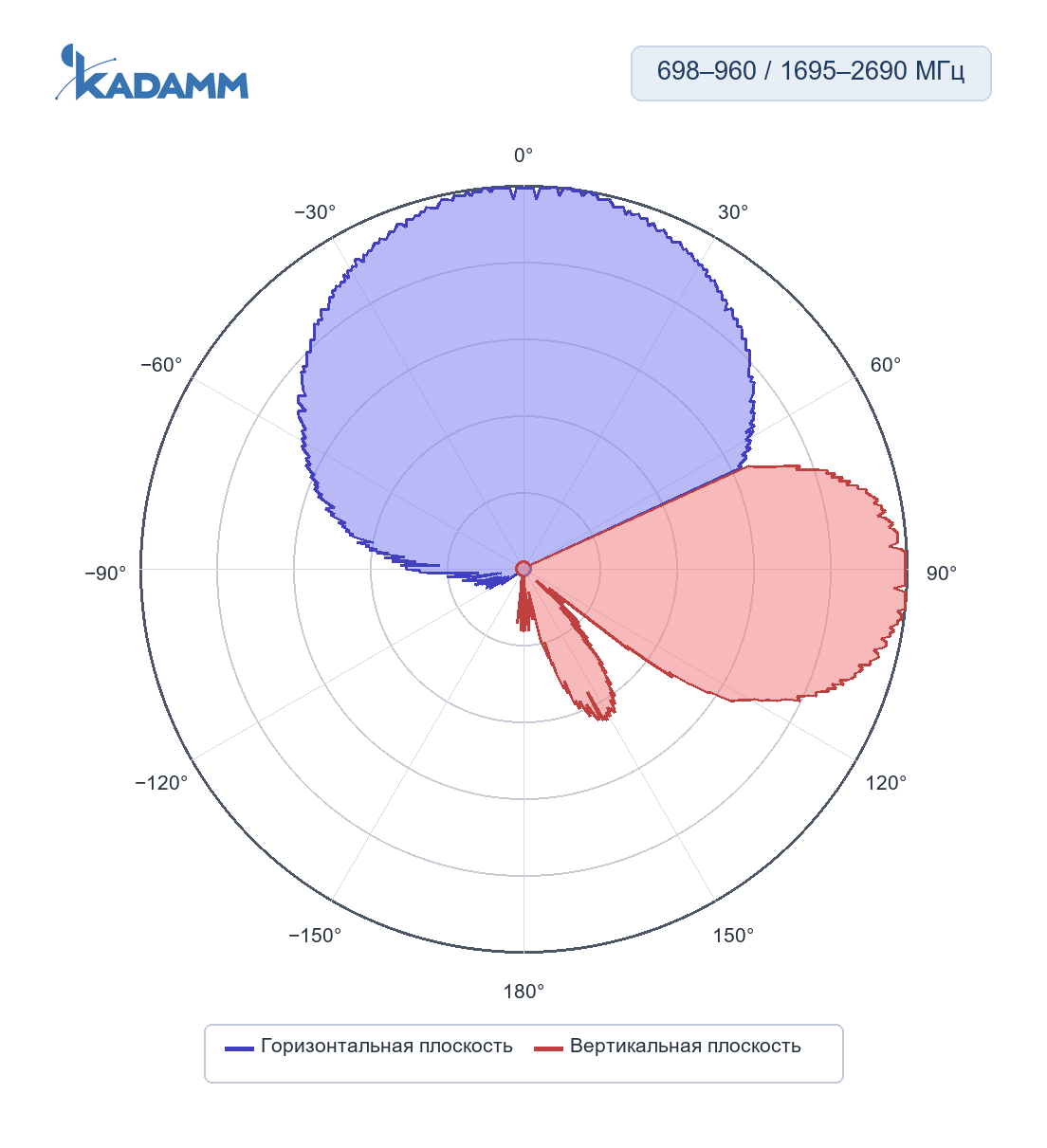

698–960 МГц, горизонтальная и вертикальная плоскости, массив R1/R2Главный лепесток по горизонтали 62–67°, по вертикали 22–26°, усиление в максимуме 10,7–11,4 дБи, задний лепесток ниже главного не менее чем на 20 дБ.

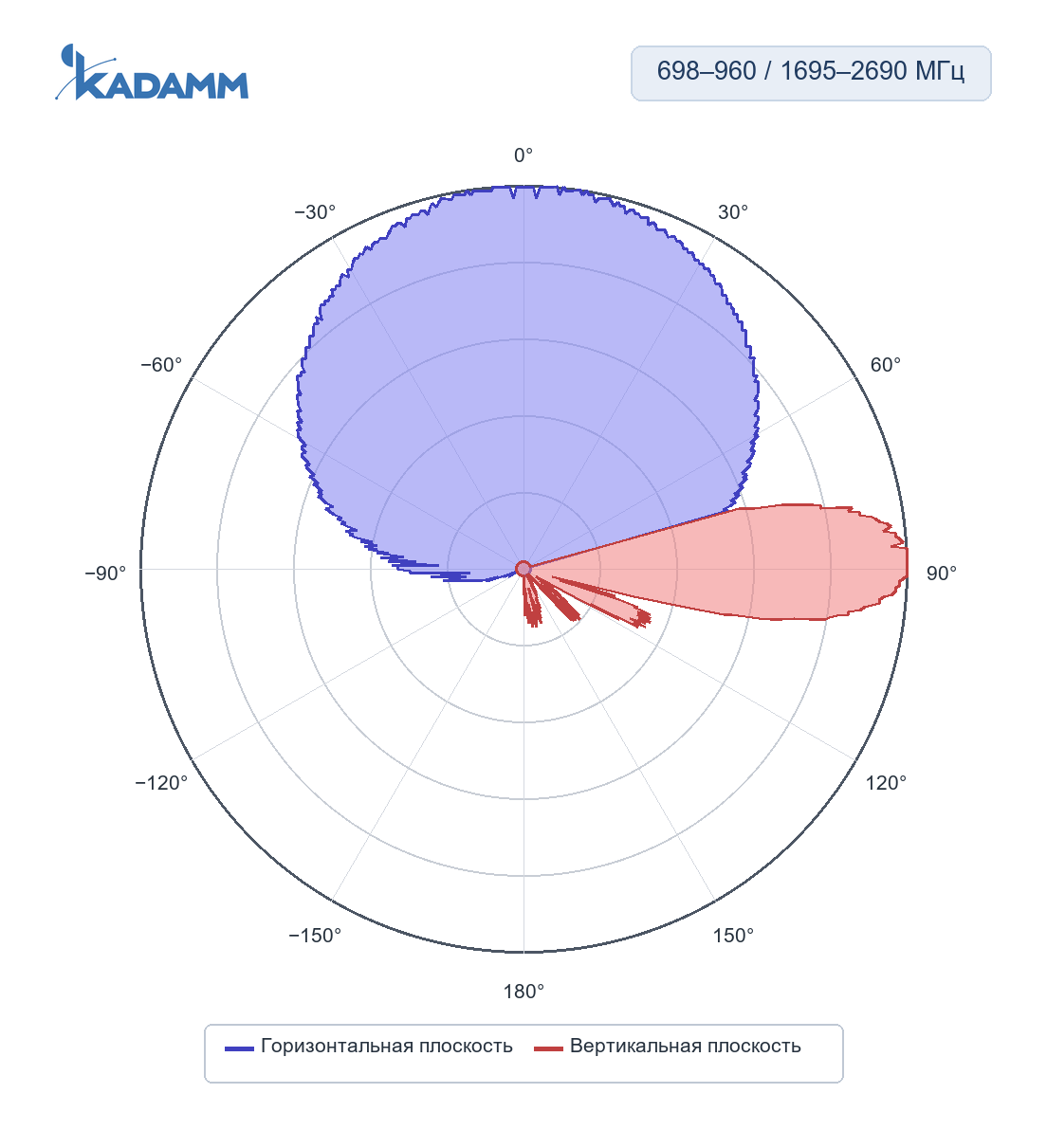

1695–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y2/Y3/Y4Главный лепесток по горизонтали 60–67°, по вертикали 9,6–13,5°, усиление в максимуме 13,2–14,8 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65° во всех диапазонах; по вертикали — 9,6–26°. Задний лепесток ослаблен не менее чем на 20 дБ относительно главного.

Массив R1/R2: 2×698–960 МГц

Массив Y1/Y2/Y3/Y4: 4×1695–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K806702715 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K806702715.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у K806702715 — 12 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы K806702715 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K806702715 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K806702715 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14,8 = 54,8 дБм, то есть около 302 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54,8 − 90,8 = −36 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 22°) — около 92 м от опоры, верхняя уходит выше горизонта и задаёт дальнюю границу зоны.

K806702715 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65°/65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах K806702715:

Перед заказом KADAMM K806702715 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1695–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 12×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+70 °C

• Крепление K806702715 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,7 кг.
• Панель K806702715 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K806702715: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K806702715 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.

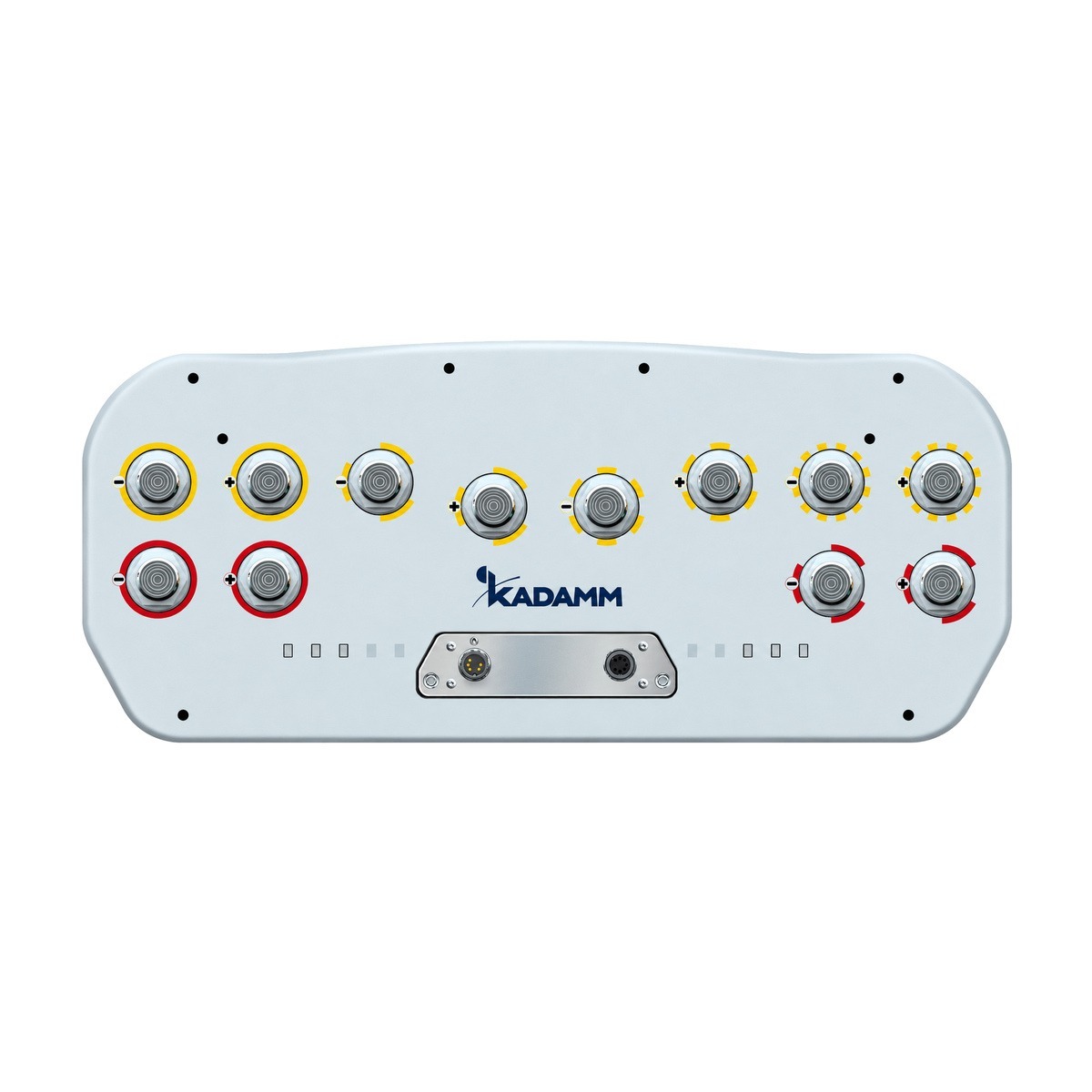

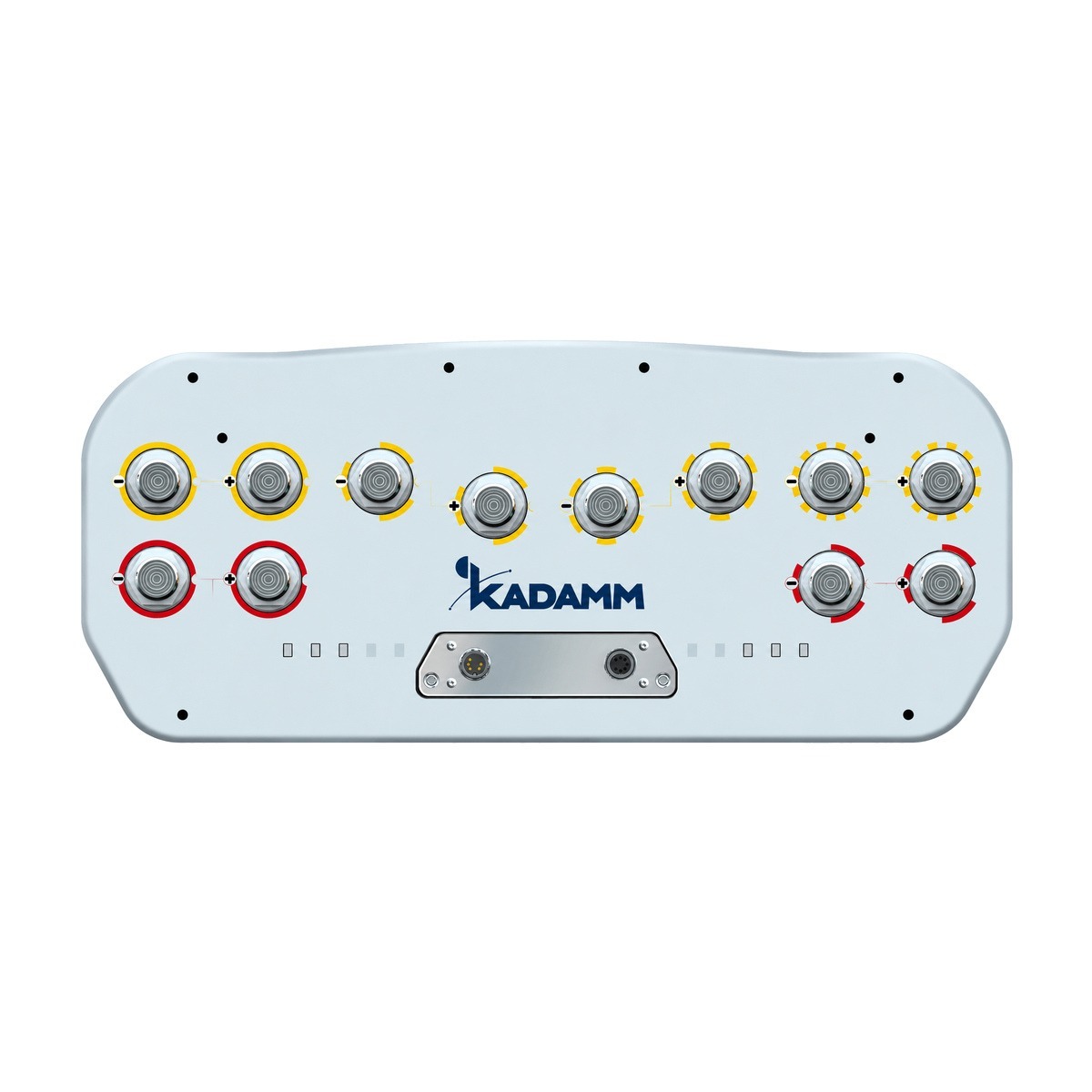

• Разъёмы — 12 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• После затяжки соединения K806702715 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K806702715 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,7 кг; упаковка 1070 × 535 × 250 мм.
