Секторная панель для сотовой сети: решёток излучателей — 6, полоса 694–960 / 1710–2690 / 1710–2170 / 2490–2690 / 1427–1518 / 1920–2690 МГц, поляризация ±45°, 12 портов с соединителями 4.3-10. Наклон луча меняется дистанционно.
Описание
КАДАММ K806602618R02 — панель для сектора сотовой сети 2G, 3G и 4G. Под общим радомом 6 решёток излучателей; у каждой две наклонные поляризации ±45°, отсюда 12 портов. Порты раздают разным радиомодулям или отдают одному модулю под MIMO.
По азимуту луч раскрыт на 65°/65°/65°/65°/65° — типовой сектор трёхсекторной площадки: три панели через 120° закрывают круг вокруг опоры. Усиление достигает 17,7 дБи; от него зависит дальность, а сама цифра задаётся длиной полотна: здесь 1499 мм.
Электрический наклон луча 2–14° / 2–12° задаётся из аппаратной через блок RET командами AISG — подниматься на опору, чтобы изменить зону покрытия, не нужно. Кронштейн позволяет добавить механический наклон 0–15°.
В рабочую полосу попадают сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900. Какие именно диапазоны 3GPP перекрывает антенна, показано в таблице ниже.
Диаграммы направленности

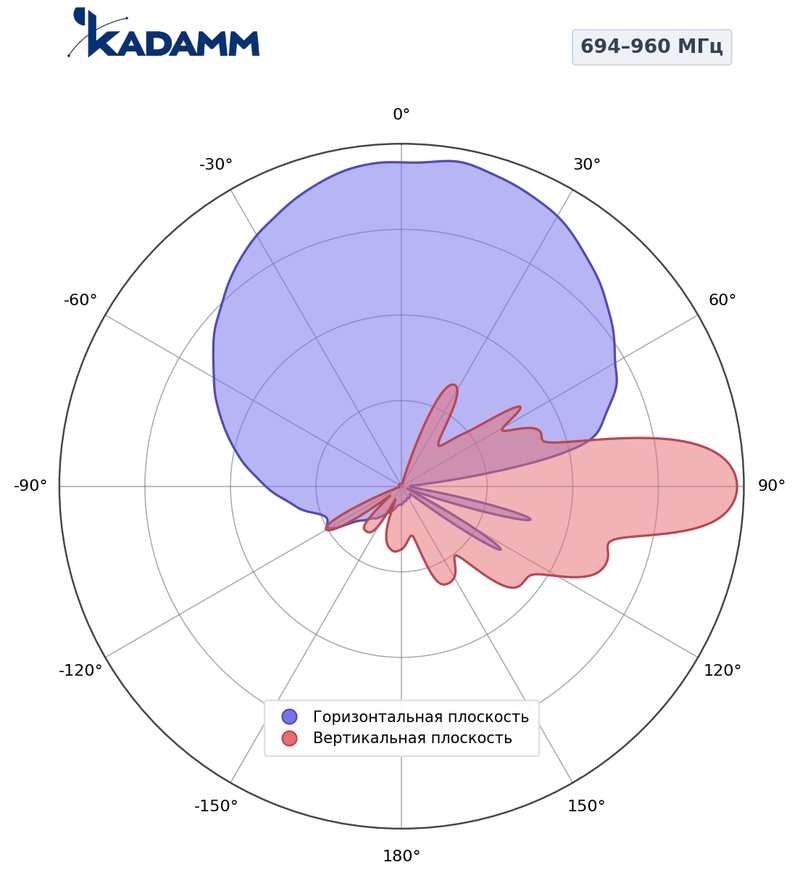

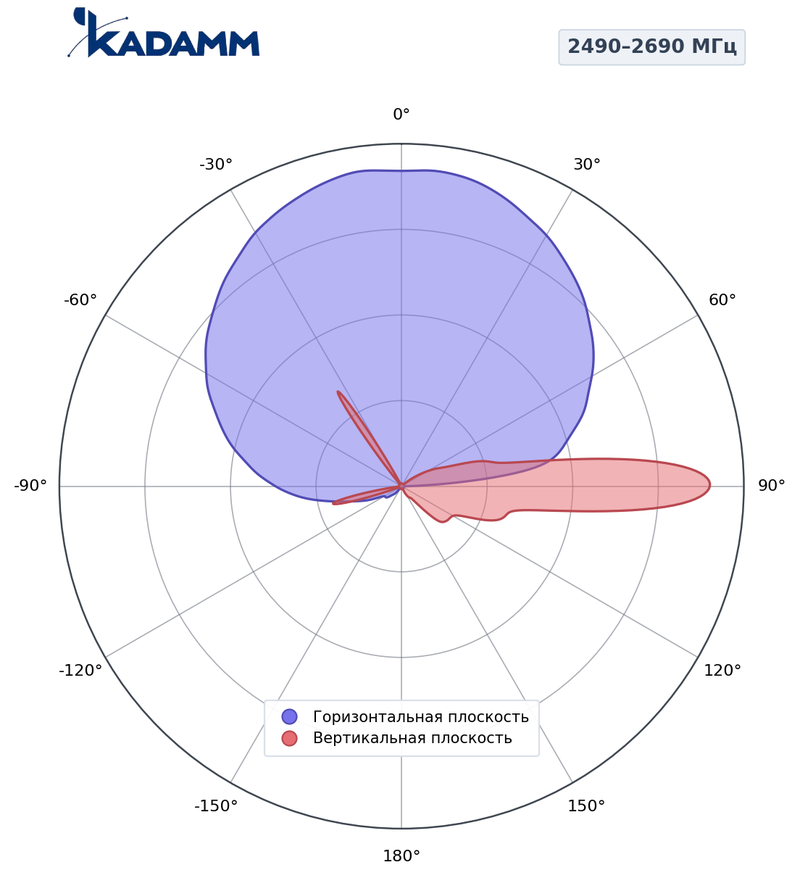

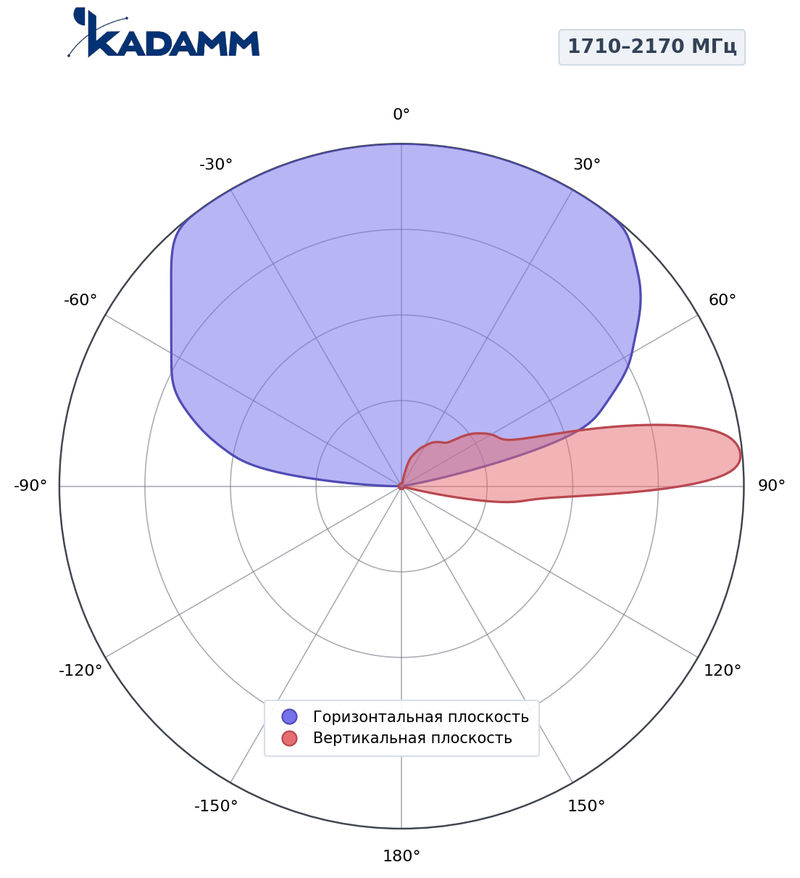

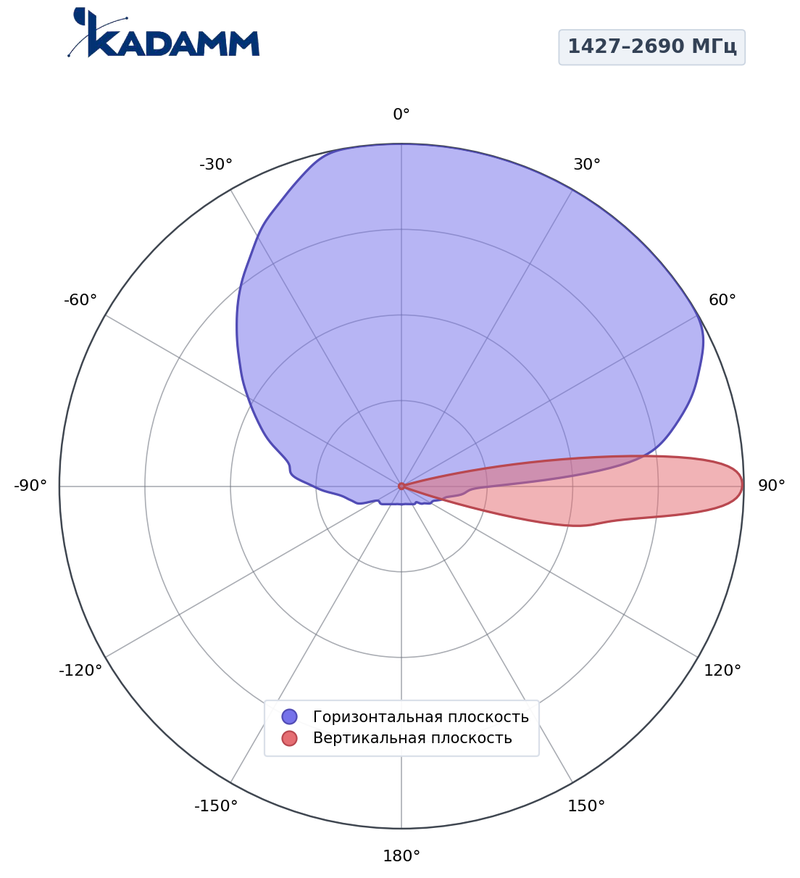

Диаграмма показывает, как антенна распределяет излучение по направлениям. Синяя кривая — сечение луча по азимуту: по нему видно, какой сектор закрывает панель. Красная — сечение по углу места: узкий лепесток и определяет, насколько точно работает наклон.
Диаграммы нормированы к максимуму и построены в полярной системе координат; ширина луча указана по уровню −3 дБ, по поддиапазонам — в таблице характеристик.
Особенности
Электрические характеристики
Массив R1/R2: 2×694–960 МГц
| Параметр | 694–803 МГц | 790–862 МГц | 824–894 МГц | 880–960 МГц |
|---|---|---|---|---|
| Поляризация | ± 45° | |||
| Усиление во всём диапазоне наклонов, дБи | 13,5 ± 0,5 | 14,1 ± 0,5 | 14,3 ± 0,5 | 14,5 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 68 ± 6° | 66 ± 5° | 66 ± 5° | 66 ± 6° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 15,8 ± 1,5° | 14,3 ± 0,8° | 13,8 ± 0,5° | 13,3 ± 0,8° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 22 | более 24 | более 23 | более 24 |
| Поляризационная развязка (кроссполяризационная), дБ | более 16 | более 19 | более 19 | более 18 |
| Подавление первого бокового лепестка, дБ | более 17 | более 17 | более 16 | более 16 |
| Электрический наклон | 2–14° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 25 (R1//R2) более 28(R1,R2// B1,Y1,Y2,Y3) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 500 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив Y3: 1710–2690 МГц
| Параметр | 1710–1990 МГц | 1920–2200 МГц | 2200–2490 МГц | 2490–2690 МГц |
|---|---|---|---|---|
| Поляризация | ± 45° | |||
| Усиление во всём диапазоне наклонов, дБи | 16,9 ± 0,6 | 17,2 ± 0,5 | 17,3 ± 0,5 | 17,7 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° | 65 ± 4° | 60 ± 6° | 58 ± 4° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,9 ± 0,5° | 6,1 ± 0,4° | 5,5 ± 0,4° | 5,1 ± 0,3° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 27 | более 27 | более 27 | более 25 |
| Поляризационная развязка (кроссполяризационная), дБ | более 22 | более 20 | более 20 | более 20 |
| Подавление первого бокового лепестка, дБ | более 18 | более 19 | более 17 | более 16 |
| Электрический наклон | 2–12° | |||
| КСВН | менее 1,5 | |||
| Развязка между входами одной системы, дБ | более 25 | |||
| Развязка между входами разных систем, дБ | более 28(Y3//R1,R2) более 30(Y3//B1,Y1,Y2) | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | |||
| Входное сопротивление (импеданс) | 50 Ом | |||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||
| Грозозащита | Заземление по постоянному току | |||
Массив B1: 1710–2170 МГц
| Параметр | 1710–1990 МГц |
|---|---|
| Поляризация | ± 45° |
| Усиление во всём диапазоне наклонов, дБи | 16,4 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 67 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 6,2 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 |
| Подавление первого бокового лепестка, дБ | более 16 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | более 25 |
| Развязка между входами разных систем, дБ | более 30 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 250 Вт |
| Протокол RET | AISG 2.0/3GPP |
| Грозозащита | Заземление по постоянному току |
Массив Y1: 2490–2690 МГц
| Параметр | 2490–2690 МГц |
|---|---|
| Поляризация | ± 45° |
| Усиление во всём диапазоне наклонов, дБи | 16,6 ± 0,5 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 66 ± 5° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 5,5 ± 0,5° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 26 |
| Поляризационная развязка (кроссполяризационная), дБ | более 20 |
| Подавление первого бокового лепестка, дБ | более 15 |
| Электрический наклон | 2–12° |
| КСВН | менее 1,5 |
| Развязка между входами одной системы, дБ | более 25 |
| Развязка между входами разных систем, дБ | более 30 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 250 Вт |
| Протокол RET | AISG 2.0/3GPP |
| Грозозащита | Заземление по постоянному току |
Массив Y2: 1427–2690 МГц
| Параметр | 1427–1518 МГц | 1920–2200 МГц | 2200–2490 МГц | 1920–2170 МГц | 1710–1990 МГц | 2490–2690 МГц |
|---|---|---|---|---|---|---|
| Поляризация | ± 45° | |||||
| Усиление во всём диапазоне наклонов, дБи | 17,1 ± 0,5 | 16,0 ± 0,3 | 17,2 ± 0,5 | 17,3 ± 0,5 | 17,4 ± 0,5 | 17,5 ± 0,6 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 58 ± 4° | 70 ± 8° | 61 ± 4° | 60 ± 6° | 63 ± 6° | 60 ± 3° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 4,5 ± 0,5° | 8,9 ± 0,4° | 7,4 ± 0,7° | 6,5 ± 0,6° | 6,0 ± 0,4° | 5,3 ± 0,6° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | более 25 | более 27 | более 27 | более 28 | более 29 | более 27 |
| Поляризационная развязка (кроссполяризационная), дБ | более 18 | более 19 | более 19 | более 18 | более 17 | более 19 |
| Подавление первого бокового лепестка, дБ | более 15 | более 18 | более 18 | более 16 | более 18 | более 18 |
| Электрический наклон | 2–12° | |||||
| КСВН | менее 1,5 | |||||
| Развязка между входами одной системы, дБ | более 25 | |||||
| Развязка между входами разных систем, дБ | более 28 | |||||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | ≤−153 дБн | |||||
| Входное сопротивление (импеданс) | 50 Ом | |||||
| Максимальная мощность на порт (при 50 °C) | 250 Вт | |||||
| Протокол RET | AISG 2.0/3GPP | |||||
| Грозозащита | Заземление по постоянному току | |||||
Механика и эксплуатация
| Параметр | Значение |
|---|---|
| Разъёмы | 12 × 4.3-10, розетка (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 1499 × 469 × 198 мм |
| Размеры упаковки | 1880 × 585 × 350 мм |
| Масса антенны | 33,5 кг |
| Масса монтажного комплекта | 5,4 кг |
| Масса в упаковке | 44,7 кг |
| Ветровая нагрузка при 150 км/ч (фронт / бок / тыл) | 629 / 202 / 657 Н |
| Максимальная скорость ветра | 216 км/ч |
| Материал радома | Стеклопластик |
| Цвет радома | Серый |
| Механический наклон | 0–15° |
| Рабочая температура | −50…+65 °C |
| Крепление на трубу | Ø50–Ø115 мм |
| Терминология параметров | по ГОСТ Р 55787-2013 и ГОСТ 24375-80 |
| Сертификаты и декларации | по запросу |
Характеристики уточняйте у менеджера: значения для вашей конфигурации подтверждаем при подборе.
Диапазоны 3GPP в рабочей полосе
| Диапазон | Частоты | Дуплекс | Сети |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
В таблице диапазоны, у которых полосы приёма и передачи целиком лежат внутри рабочей полосы антенны.
