KADAMM K806602618 — секторная антенна 694–2690 МГц, 6 систем излучателей, 17,5 дБи, 12 портов, RET

KADAMM K806602618 — секторная панельная антенна для базовой станции диапазона 2×694–960 / 2×1710–2690 / 2×1427–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Рядом с KADAMM K806602618 в каталоге стоит KADAMM K806602618v01. У K806602618 габариты 2680 × 469 × 198 мм, у K806602618v01 — 2680 × 379 × 198 мм. С моделью KADAMM K806602618R02 различие в другом: у K806602618 электрический наклон 2–12°, у K806602618R02 — 2–14°.

Горизонтальный луч — 65°/65°/65°: под эту ширину рассчитана обычная трёхсекторная схема. Три панели через 120° дают круговое покрытие, а небольшое перекрытие на стыках секторов позволяет телефону переходить из одного в другой без провала.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 16–18 дБ. Систем излучателей — 6, портов — 12; одна панель заменяет несколько, поэтому на опоре свободнее, ветровая нагрузка ниже и платить за место приходится меньше; развязка между системами — ≥25 (R1//R2) ≥28 (остальные) дБ.

В вертикальной плоскости луч всего 8,8 ± 0,7°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Кронштейн добавляет механический наклон 0–8°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

О диаграмме говорят цифры: усиление — до 17,5 дБи; отношение вперёд/назад — более 22–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 2680 × 469 × 198 мм; масса 46 кг плюс 8,7 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1163 / 352 / 1207 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K806602618 — 6 систем излучателей, 12 портов.

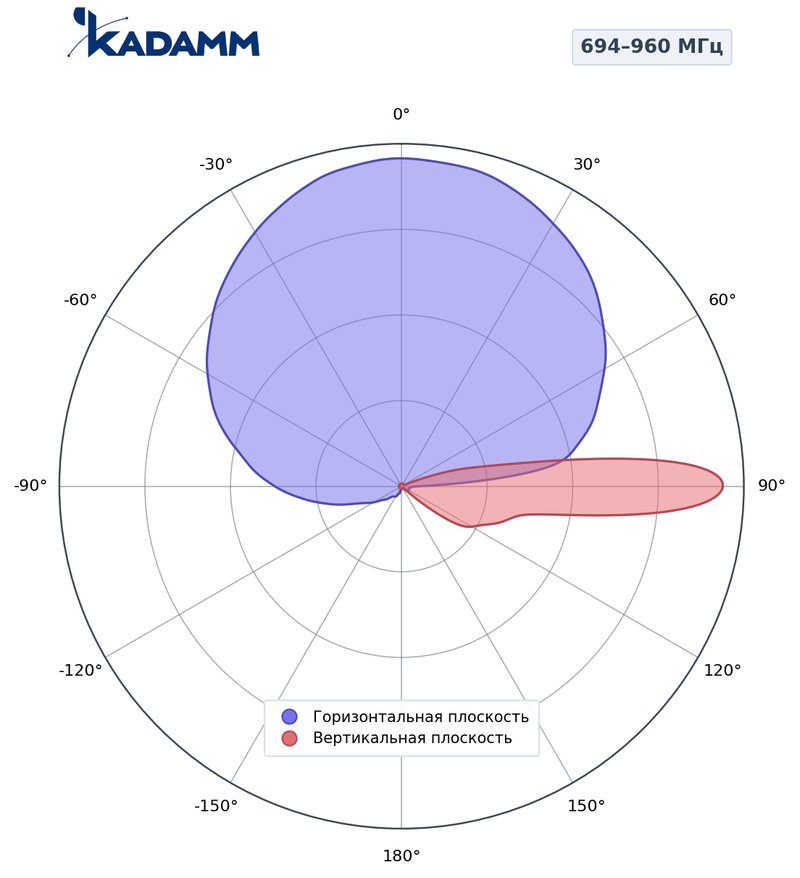

694–960 МГц, горизонтальная и вертикальная плоскости, массив R1/R2Главный лепесток по горизонтали 63–67°, по вертикали 7,6–8,8°, усиление в максимуме 16–17 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

694–960 МГц, горизонтальная плоскость, массив R1/R2Главный лепесток по горизонтали 63–67°, усиление в максимуме 16–17 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

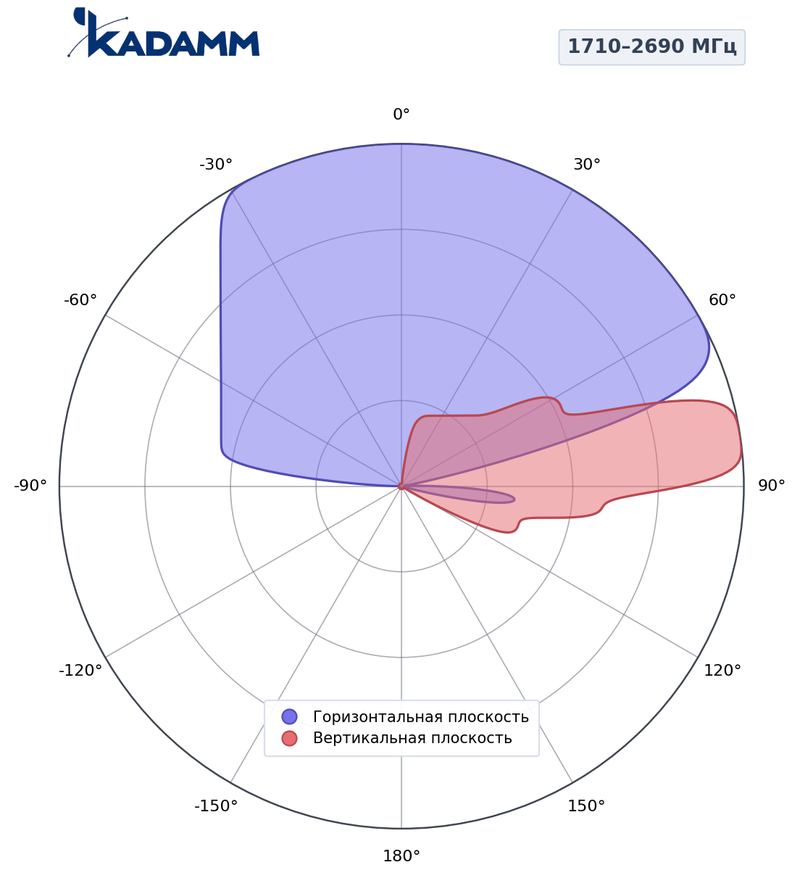

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y2/Y4Главный лепесток по горизонтали 59–67°, по вертикали 5,3–7,4°, усиление в максимуме 16,3–17,3 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

1427–2690 МГц, горизонтальная плоскость, массив Y2/Y4Главный лепесток по горизонтали 59–67°, усиление в максимуме 16,3–17,3 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

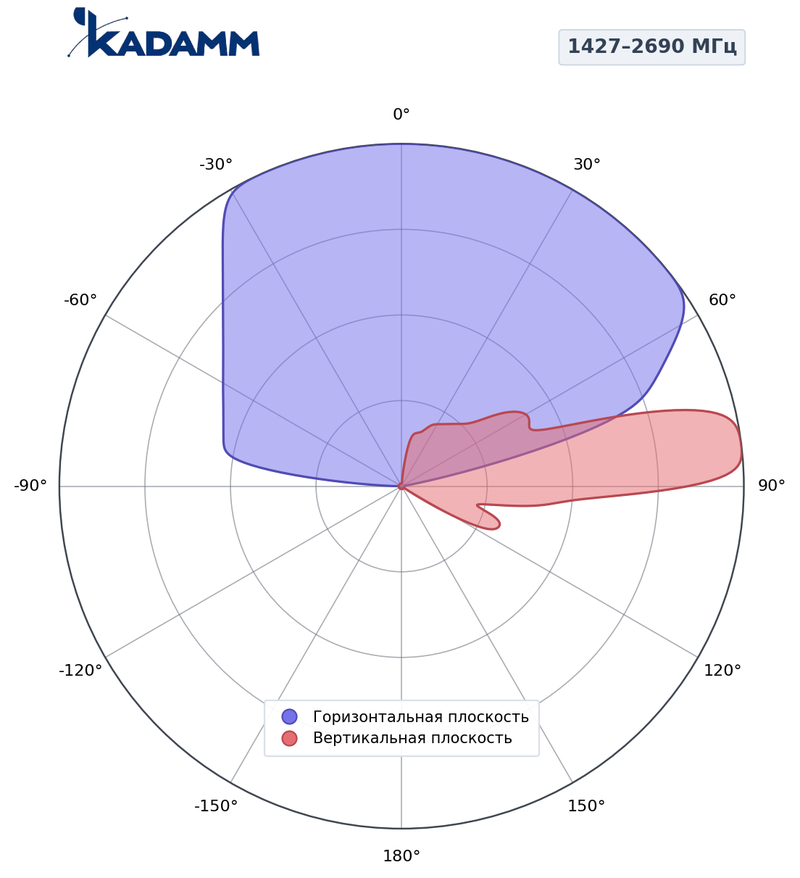

1427–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y3Главный лепесток по горизонтали 59–69°, по вертикали 5,3–9,6°, усиление в максимуме 15,5–17,5 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

На уровне −3 дБ луч по горизонтали шириной 65° во всех диапазонах; по вертикали — 5,3–9,6°. Задний лепесток ниже главного минимум на 22 дБ.

Массив R1/R2: 2×694–960 МГц

Массив Y2/Y4: 2×1710–2690 МГц

Массив Y1/Y3: 2×1427–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K806602618 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K806602618.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K806602618 — 12 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K806602618 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K806602618 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K806602618 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,5 = 57,5 дБм, то есть около 562 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 827 МГц (середина полосы 694–960 МГц): L = 32,45 + 20·lg 827 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,5 − 90,8 = −33,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 7,6°) — около 157 м, верхняя — около 537 м.

Сети и службы в полосах K806602618:

Перед заказом KADAMM K806602618 сверьте с проектом:

• Частоты оборудования — внутри 694–960 и 1427–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 12×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K806602618 — на трубу Ø50–Ø115 мм; монтажный комплект весит 8,7 кг.
• При установке K806602618 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K806602618: электрический 2–12°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K806602618 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 12 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K806602618 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K806602618 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 8,7 кг; упаковка 3120 × 590 × 330 мм.
