KADAMM K805902718l — секторная антенна 698–2690 МГц, 5 систем излучателей, 17,6 дБи, 10 портов, RET

KADAMM K805902718l относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 2×698–960 / 3×1710–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Рядом с KADAMM K805902718l в каталоге стоит KADAMM K805902718h. У K805902718l электрический наклон 2–14°, у K805902718h — 2–12°; у K805902718l габариты 1499 × 469 × 198 мм, у K805902718h — 2680 × 469 × 198 мм; у K805902718l масса 30,5 кг, у K805902718h — 45,1 кг. С моделью KADAMM K805902717 различие в другом: у K805902718l полосы 698–960 и 1710–2690 МГц, у K805902717 — 698–960 и 1695–2690 МГц.

Горизонтальный луч — 65°/65°/65°: под эту ширину рассчитана обычная трёхсекторная схема. Три панели через 120° дают круговое покрытие, а небольшое перекрытие на стыках секторов позволяет телефону переходить из одного в другой без провала.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 18–19 дБ. Систем излучателей у панели 5, портов 10: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места; развязка между системами — ≥25 (R1//R2) ≥28 (остальные) дБ.

В вертикальной плоскости луч всего 15,8 ± 1,5°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 2–14° / 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Кронштейн добавляет механический наклон 0–15°; его оставляют для грубой подстройки — механика поднимает задний лепесток и портит края сектора.

Чистоту диаграммы показывают такие параметры: усиление — до 17,6 дБи; отношение вперёд/назад — более 22–24 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1499 × 469 × 198 мм; масса 30,5 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 629 / 202 / 657 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

Системы излучателей

Всего у K805902718l — 5 систем излучателей, 10 портов.

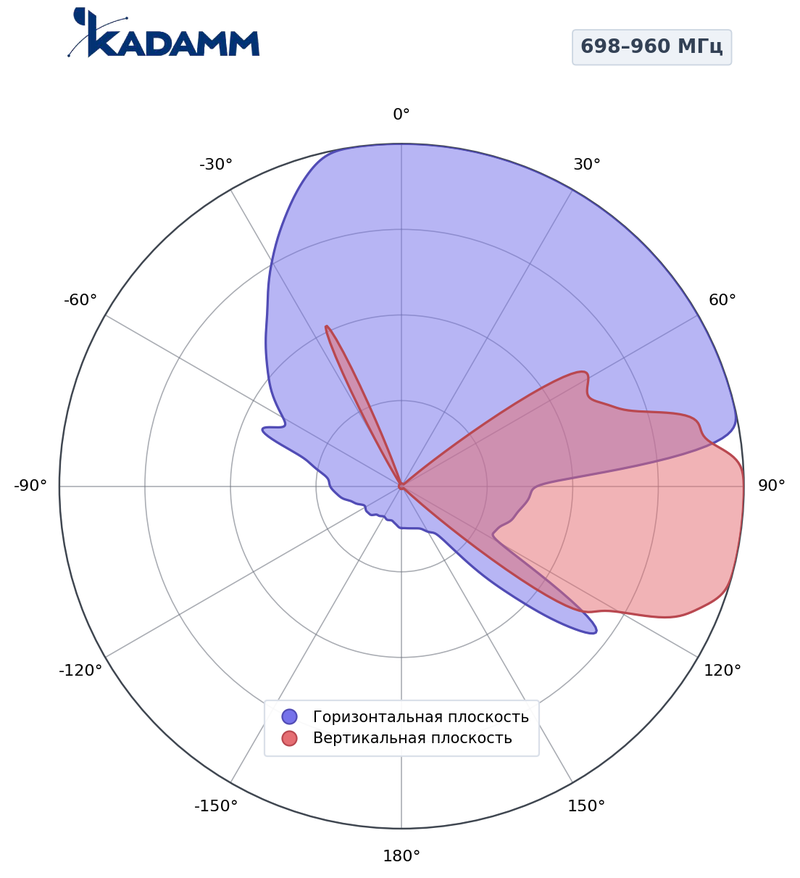

698–960 МГц, горизонтальная и вертикальная плоскости, массив R1/R2Главный лепесток по горизонтали 66–68°, по вертикали 13,3–15,8°, усиление в максимуме 13,5–14,5 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

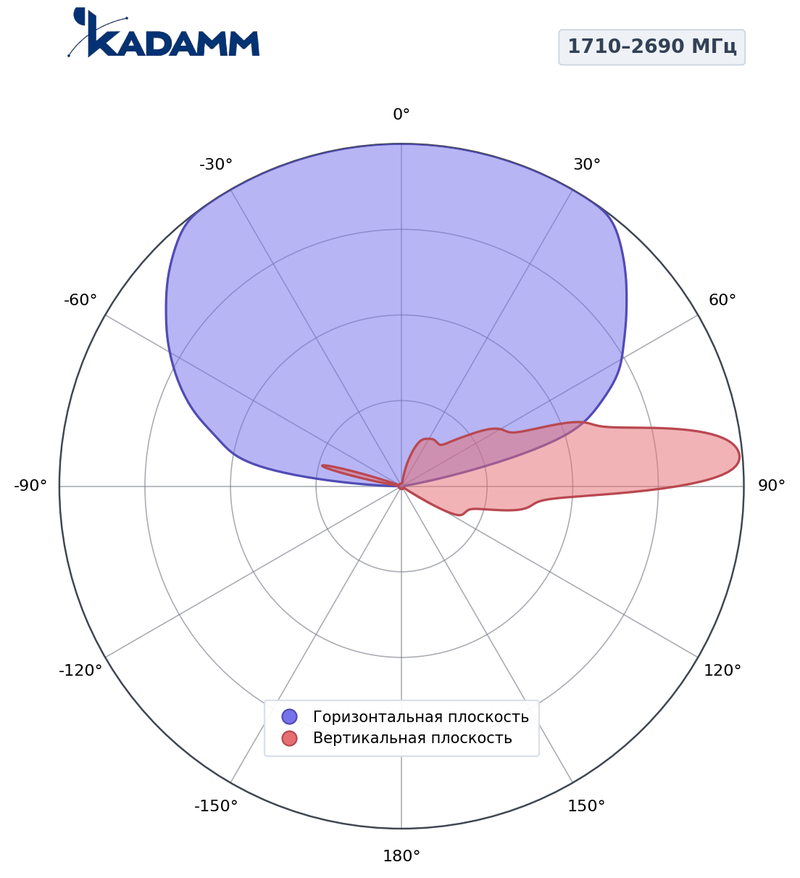

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y3Главный лепесток по горизонтали 59–67°, по вертикали 4,9–6,9°, усиление в максимуме 17–17,4 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

На уровне −3 дБ луч по горизонтали шириной 65° во всех диапазонах; по вертикали — 4,9–15,8°. Задний лепесток ниже главного минимум на 22 дБ.

Массив R1/R2: 2×698–960 МГц

Массив Y1/Y3: 2×1710–2690 МГц

Массив Y2: 1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–14° у K805902718l по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K805902718l.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K805902718l — 10 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K805902718l покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K805902718l в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K805902718l подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,6 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,6 = 57,6 дБм, то есть около 575 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,6 − 90,8 = −33,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 8° — ось луча приходит на землю в 30 / tg 8° ≈ 213 м от опоры, нижний край луча (половина вертикальной ширины 13,3°) — около 115 м, верхняя — около 1273 м.

Сети и службы в полосах K805902718l:

Перед заказом KADAMM K805902718l сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 10×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K805902718l — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• При установке K805902718l сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K805902718l: электрический 2–14°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K805902718l подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K805902718l на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K805902718l включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1880 × 585 × 350 мм.
