KADAMM K805902717 — секторная антенна 698–2690 МГц, 5 систем излучателей, 17,8 дБи, 10 портов, RET

KADAMM K805902717 — секторная панельная антенна для базовой станции диапазона 698–960 / 4×1695–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

По техническим описаниям KADAMM K805902717 и соседняя модель KADAMM K805902718h расходятся так: у K805902717 полосы 698–960 и 1695–2690 МГц, у K805902718h — 698–960 и 1710–2690 МГц; у K805902717 электрический наклон 0–12°, у K805902718h — 2–12°; у K805902717 габариты 2680 × 355 × 165 мм, у K805902718h — 2680 × 469 × 198 мм. По сравнению с KADAMM K805902718m отличие другое: у K805902717 масса 32,9 кг, у K805902718m — 35,9 кг.

Ширина луча в горизонтальной плоскости — 65°/65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 20–22 дБ. Систем излучателей — 5, портов — 10; одна панель заменяет несколько, поэтому на опоре свободнее, ветровая нагрузка ниже и платить за место приходится меньше; развязка между системами — ≥30 дБ.

По вертикали луч узкий — 9,2 ± 0,6°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон — 0–10° / 2–12°: фазировку излучателей меняют, и луч опускается весь, без искажения сектора. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Механический наклон кронштейна (0–8°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

О диаграмме говорят цифры: усиление — до 17,8 дБи; отношение вперёд/назад — более 24–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 19 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 2680 × 355 × 165 мм; масса 32,9 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1209 / 373 / 1352 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

Системы излучателей

Всего у K805902717 — 5 систем излучателей, 10 портов.

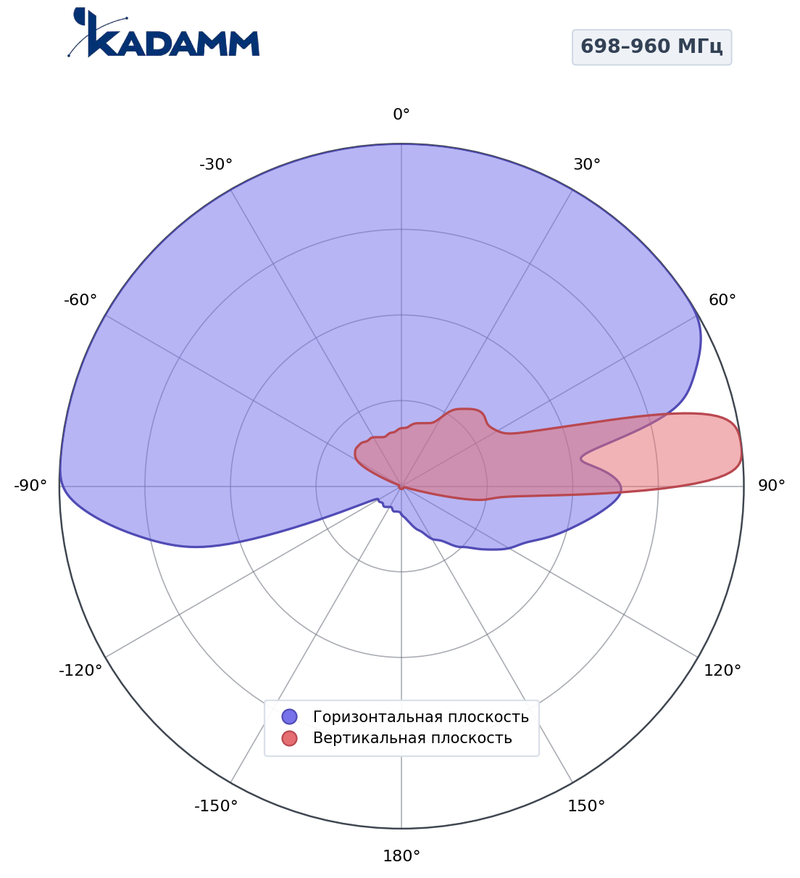

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 63–69°, по вертикали 7,6–9,2°, усиление в максимуме 16,1–16,8 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

Главный лепесток по горизонтали шириной 65° во всех диапазонах по уровню половинной мощности; по вертикали — 5,4–9,2°. Задний лепесток ослаблен не менее чем на 24 дБ относительно главного.

Массив R1: 698–960 МГц

Массив Y1/Y3: 2×1695–2690 МГц

Массив Y2/Y4: 2×1695–2690 МГц

• AISG 2.0 — протокол управления наклоном 0–12° у K805902717 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K805902717.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K805902717 — 10 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K805902717 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K805902717 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K805902717 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,8 = 57,8 дБм, то есть около 603 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,8 − 90,8 = −33 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 6° — ось луча приходит на землю в 30 / tg 6° ≈ 285 м от опоры, нижний край луча (половина вертикальной ширины 7,6°) — около 174 м, верхняя — около 781 м.

Сети и службы в полосах K805902717:

Перед заказом KADAMM K805902717 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1695–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 10×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K805902717 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K805902717 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K805902717: электрический 0–12°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K805902717 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K805902717 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K805902717 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 2967 × 420 × 215 мм.
