KADAMM K805902715 — секторная антенна 698–2690 МГц, 5 систем излучателей, 15,5 дБи, 10 портов, RET

KADAMM K805902715 — секторная панельная антенна для базовой станции диапазона 698–960 / 4×1710–2690 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ближайшая к KADAMM K805902715 модель каталога — KADAMM K805902716. У K805902715 полосы 698–960 и 1710–2690 МГц, у K805902716 — 694–960 и 1695–2690 МГц; у K805902715 усиление 15,5 дБи, у K805902716 — 16,7 дБи; у K805902715 электрический наклон 2–12°, у K805902716 — 2–10°. У второй близкой модели, KADAMM K805902718l, расхождение иное: у K805902715 габариты 1499 × 355 × 165 мм, у K805902718l — 1499 × 469 × 198 мм.

По горизонтали луч 65°/65°/65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 18–21 дБ. Систем излучателей — 5, портов — 10; одна панель заменяет несколько, поэтому на опоре свободнее, ветровая нагрузка ниже и платить за место приходится меньше; развязка между системами — ≥30 дБ.

По вертикали луч узкий — 17,5 ± 1,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. В пределах 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Чистоту диаграммы показывают такие параметры: усиление — до 15,5 дБи; отношение вперёд/назад — более 24–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 1499 × 355 × 165 мм; масса 23,2 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 598 / 187 / 669 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+60 °C. Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

Системы излучателей

Всего у K805902715 — 5 систем излучателей, 10 портов.

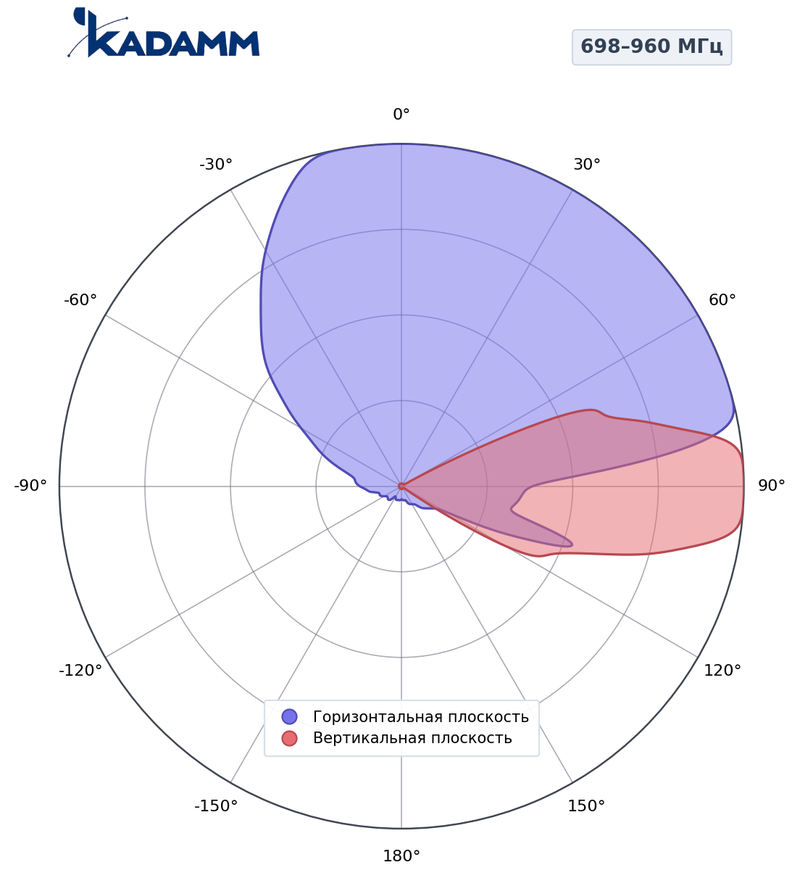

698–960 МГц, горизонтальная и вертикальная плоскости, массив R1Главный лепесток по горизонтали 64–69°, по вертикали 15,2–17,5°, усиление в максимуме 14,3–15 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

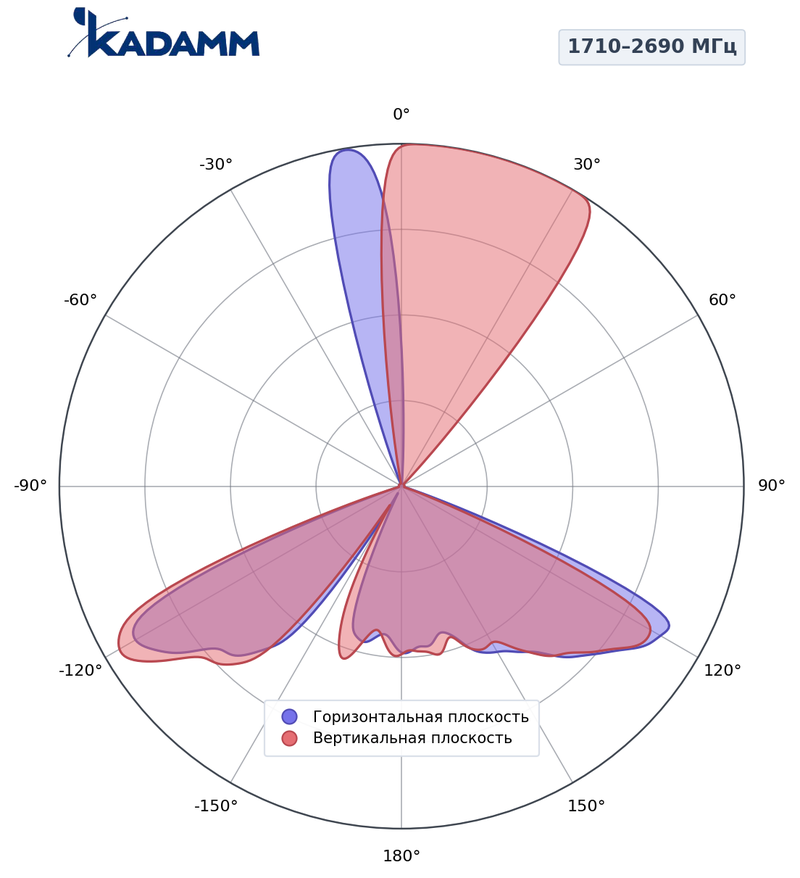

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y3Главный лепесток по горизонтали 63–68°, по вертикали 12–15,8°, усиление в максимуме 14,5–15,5 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

На уровне −3 дБ луч по горизонтали шириной 65° во всех диапазонах; по вертикали — 10,3–17,5°. Задний лепесток ослаблен не менее чем на 24 дБ относительно главного.

Массив R1: 698–960 МГц

Массив Y1/Y3: 2×1710–2690 МГц

Массив Y2/Y4: 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K805902715 по кабелю от оборудования площадки.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K805902715 — 10 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K805902715 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K805902715 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K805902715 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 15,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 15,5 = 55,5 дБм, то есть около 355 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 55,5 − 90,8 = −35,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 15,2°) — около 115 м, верхняя уходит выше горизонта и задаёт дальнюю границу зоны.

Сети и службы в полосах K805902715:

Перед заказом KADAMM K805902715 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 10×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+60 °C

• Крепление K805902715 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K805902715 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K805902715: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K805902715 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 10 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K805902715 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K805902715 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1835 × 460 × 260 мм.
