KADAMM K804902719 — секторная антенна 698–2690 МГц, 4 системы излучателей, 18,5 дБи, 8 портов, RET

KADAMM K804902719 — секторная панельная антенна для базовой станции на диапазон 2×698–960 / 2×1710–2690 МГц. Внутри радиопрозрачного радома из стеклопластика находится решётка излучателей, а за ней — металлический рефлектор: он отражает излучение вперёд, и панель работает на один сектор, почти не излучая назад. На базовой станции сотовой связи таких панелей ставят столько, сколько секторов у сайта, — на мачту, трубостойку или крышу.

По техническим описаниям KADAMM K804902719 и соседняя модель KADAMM K804902719v01 расходятся так: у K804902719 габариты 1499 × 446 × 165 мм, у K804902719v01 — 1999 × 446 × 165 мм; у K804902719 масса 24,5 кг, у K804902719v01 — 30,5 кг. По сравнению с KADAMM K804902719v02 отличие другое: у K804902719 полосы 698–960 и 1710–2690 МГц, у K804902719v02 — 694–960 и 1710–2690 МГц.

Ширина луча в горизонтальной плоскости — 65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Каждая система излучателей двухполяризационная (±45°) и имеет два независимых входа; так одна панель обеспечивает MIMO 2×2 или разнесённый приём, и вторая антенна на мачте не нужна; поляризационная развязка — более 16–18 дБ. Систем излучателей в панели — 4, портов — 8: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — R1//R2 ≥ 25 R1//(Y1,Y2)≥ 28 R2//(Y1,Y2)≥ 28 дБ.

По вертикали луч узкий — 15,6 ± 1,2°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон — 2–12°: фазировку излучателей меняют, и луч опускается весь, без искажения сектора. Наклоном управляют дистанционно (RET, AISG 2.0 /3GPP). Механический наклон кронштейна (0–15°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

О диаграмме говорят цифры: усиление — до 18,5 дБи; отношение вперёд/назад — более 22–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 1499 × 446 × 165 мм; масса 24,5 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 440 / 145 / 575 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 250 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

Системы излучателей

Всего у K804902719 — 4 системы излучателей, 8 портов.

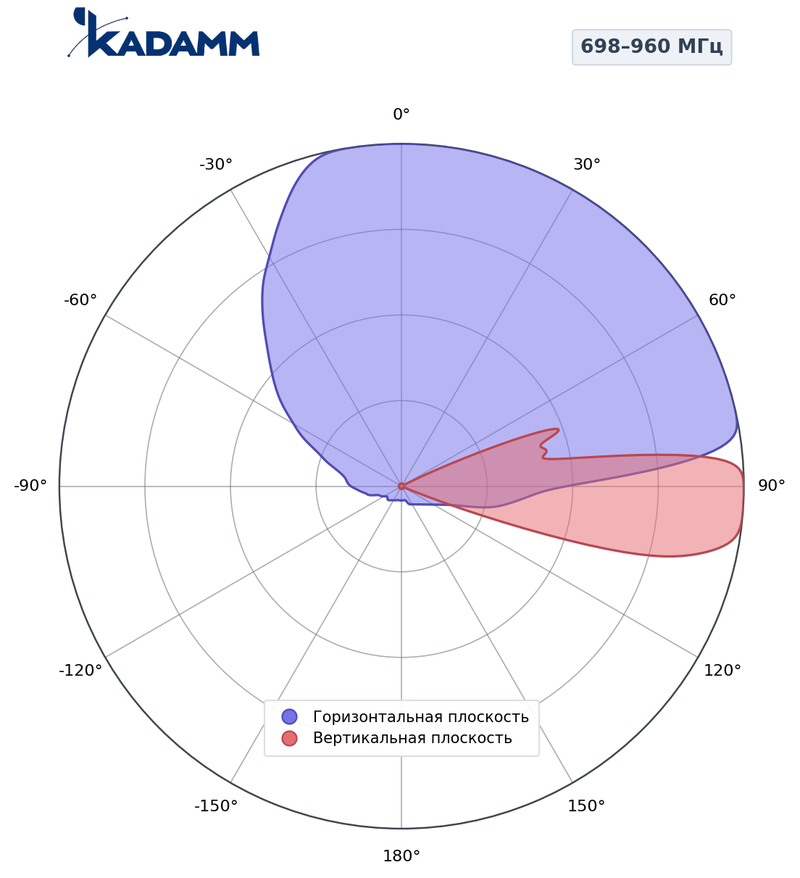

698–960 МГц, горизонтальная и вертикальная плоскости, массив R1/R2Главный лепесток по горизонтали 61–69°, по вертикали 12,6–15,6°, усиление в максимуме 13,7–14,6 дБи, задний лепесток ниже главного не менее чем на 22 дБ.

1710–2690 МГц, горизонтальная плоскость, массив Y1/Y2Главный лепесток по горизонтали 59–68°, усиление в максимуме 17,1–18,5 дБи, задний лепесток ниже главного не менее чем на 28 дБ.

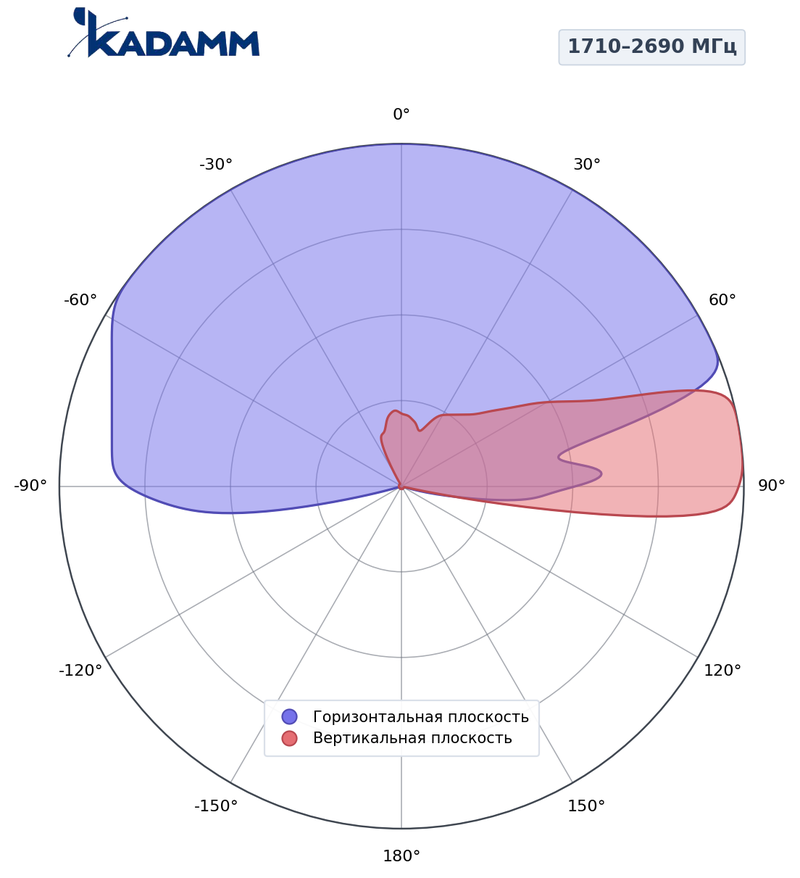

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1/Y2Главный лепесток по горизонтали 59–68°, по вертикали 4,8–6,9°, усиление в максимуме 17,1–18,5 дБи, задний лепесток ниже главного не менее чем на 28 дБ.

Главный лепесток по горизонтали шириной 65° во всех диапазонах по уровню половинной мощности; по вертикали — 4,8–15,6°. Задний лепесток ослаблен не менее чем на 22 дБ относительно главного.

Массив R1/R2: 2×698–960 МГц

Массив Y1/Y2: 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K804902719 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K804902719.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K804902719 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K804902719 покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K804902719 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K804902719 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,5 = 58,5 дБм, то есть около 708 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,5 − 90,8 = −32,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 12,6°) — около 127 м, верхняя — около 2455 м.

Сети и службы в полосах K804902719:

Перед заказом KADAMM K804902719 сверьте с проектом:

• Частоты оборудования — внутри 698–960 и 1710–2690 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K804902719 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K804902719 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K804902719: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K804902719 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K804902719 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K804902719 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1780 × 510 × 250 мм.
