KADAMM K804333818 — секторная антенна 3300–3800 МГц, 4 системы излучателей, 17,3 дБи, 8 портов, RET

KADAMM K804333818 — секторная панельная антенна для базовой станции диапазона 4×3300–3800 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из ПВХ. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 15 (при ±60°: более 8) дБ. Систем излучателей в панели — 4, портов — 8: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре.

По вертикали луч узкий — 6 ± 0,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол AISG 2.0 SRET): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту. Дополнительно кронштейн даёт механический наклон 0–10° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 17,3 дБи; отношение вперёд/назад — более 24–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–17 дБ (меньше помех соседним сотам).

Механика: размеры 970 × 320 × 150 мм; масса 12 кг плюс 4,1 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 345 / 135 / 410 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −40…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

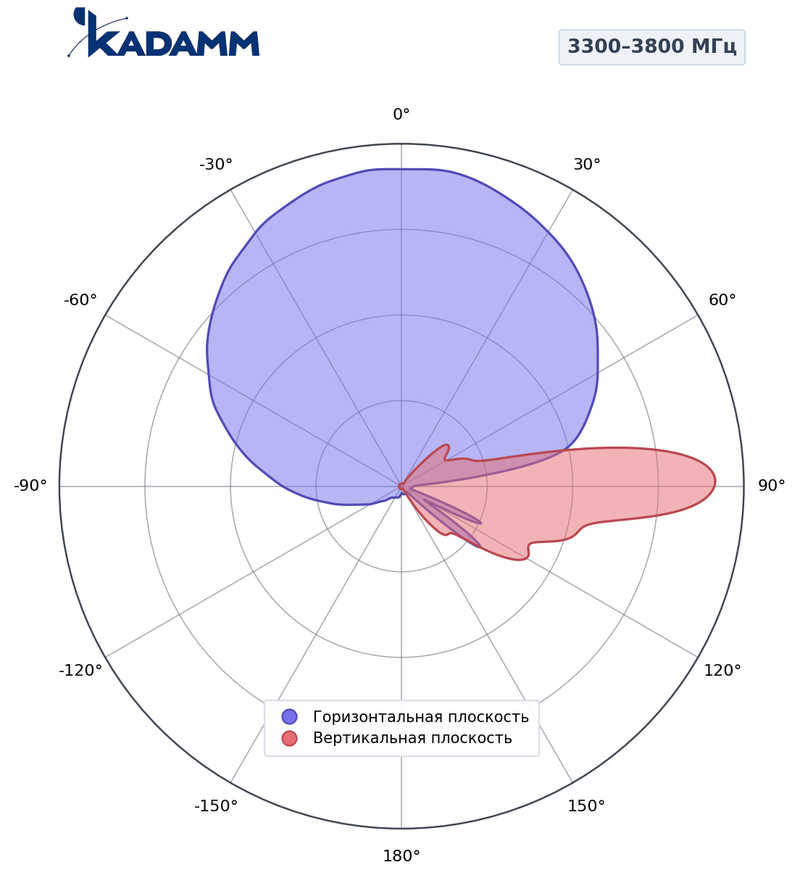

3300–3800 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 62–67°, по вертикали 5,6–6°, усиление в максимуме 17–17,3 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

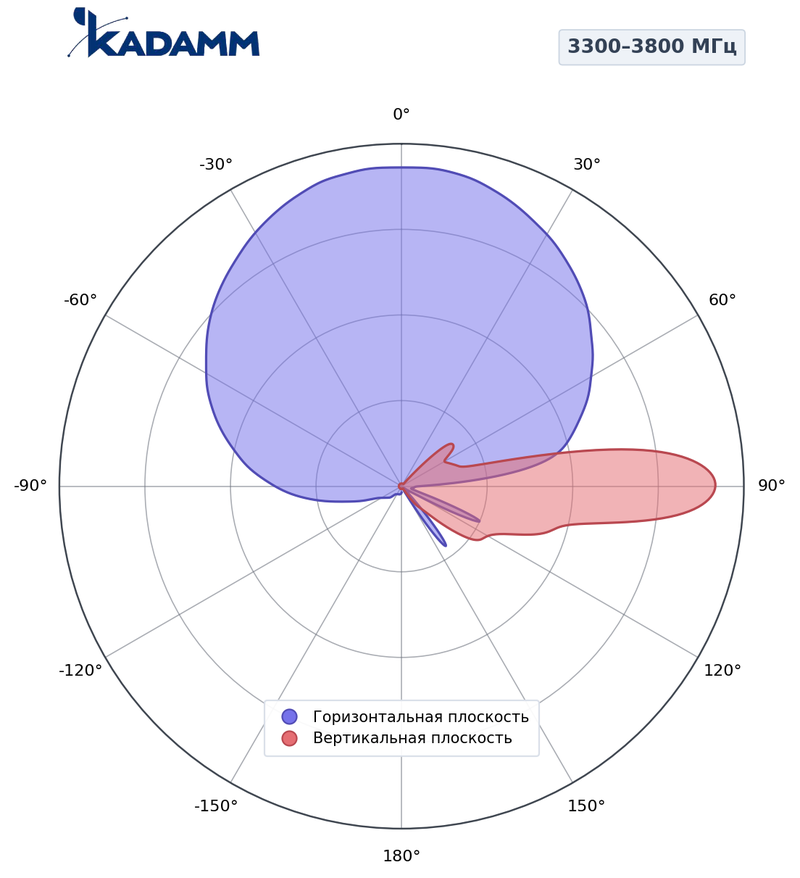

3300–3800 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 62–67°, по вертикали 5,6–6°, усиление в максимуме 17–17,3 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 5,6–6°. Задний лепесток ослаблен не менее чем на 24 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 2–12° у K804333818 по кабелю от оборудования площадки.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K804333818 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K804333818 покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K804333818 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K804333818 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 17,3 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 17,3 = 57,3 дБм, то есть около 537 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 3550 МГц (середина полосы 3300–3800 МГц): L = 32,45 + 20·lg 3550 + 20·lg 1 = 103,5 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 57,3 − 103,5 = −46,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 5,6°) — около 174 м от опоры, верхняя — около 409 м.

K804333818 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах K804333818:

Перед заказом KADAMM K804333818 сверьте с проектом:

• Частоты оборудования — внутри 3300–3800 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+65 °C

• Крепление K804333818 — на трубу Ø50–Ø115 мм; монтажный комплект весит 4,1 кг.
• Панель K804333818 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K804333818: электрический 2–12°, дистанционно через блок RET; механический 0–10° — кронштейном.
• Блок RET антенны K804333818 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K804333818 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K804333818 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 4,1 кг; упаковка 1120 × 450 × 250 мм.
