KADAMM K804702718 — секторная антенна 617–2690 МГц, 4 системы излучателей, 18 дБи, 8 портов, RET

KADAMM K804702718 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 2×617–894 / 2×1710–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

По техническим описаниям KADAMM K804702718 и соседняя модель KADAMM K804702718v01 расходятся так: у K804702718 электрический наклон 2–14°, у K804702718v01 — 0–10°; у K804702718 габариты 2080 × 499 × 178 мм, у K804702718v01 — 2680 × 499 × 178 мм; у K804702718 масса 35,8 кг, у K804702718v01 — 43,8 кг. По сравнению с KADAMM K804702719s отличие другое: у K804702718 полосы 617–894 и 1710–2690 МГц, у K804702719s — 690–960 и 1710–2690 МГц.

Ширина луча в горизонтальной плоскости — 65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 17 дБ. Систем излучателей у панели 4, портов 8: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места; развязка между системами — R1//R2≥26 R1//Y1,Y2≥30 R2//Y1,Y2≥30 дБ.

Вертикальный луч узкий, 14 ± 1°, и от наклона панели зависит почти всё: в какой точке луч касается земли, каким будет радиус соты и сколько помех достанется соседям. В пределах 2–14° / 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0 /3GPP). Механический наклон кронштейна (0–12°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Качество диаграммы видно по цифрам: усиление — до 18 дБи; отношение вперёд/назад — более 21–25 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 17 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 2080 × 499 × 178 мм; масса 35,8 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1160 / 225 / 1180 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

Системы излучателей

Всего у K804702718 — 4 системы излучателей, 8 портов.

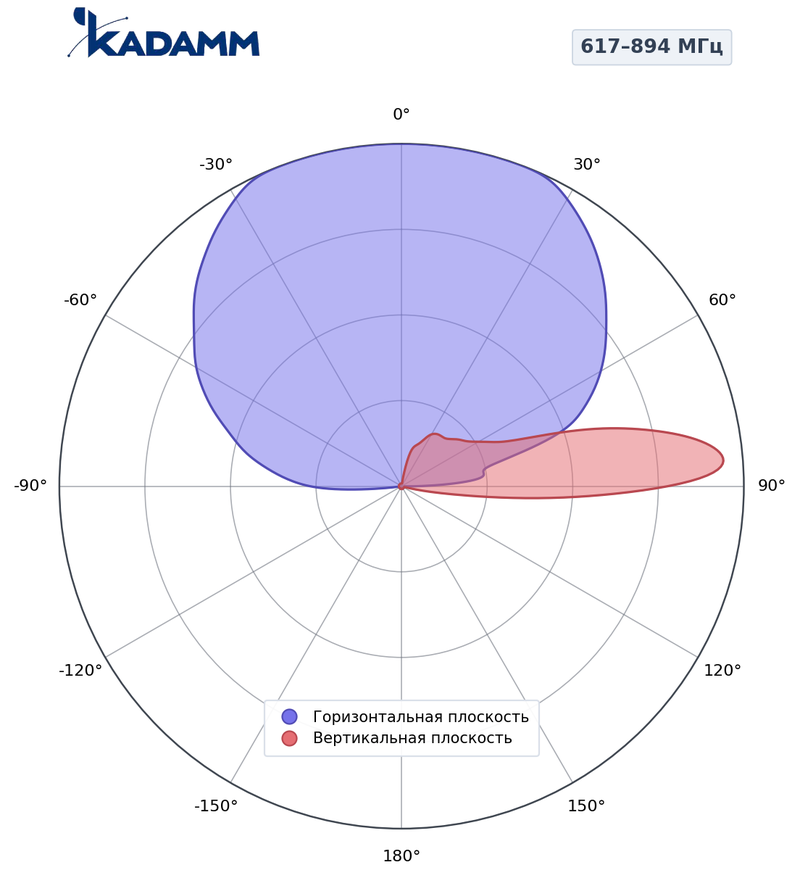

617–894 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 61–67°, по вертикали 11,3–14°, усиление в максимуме 13,9–15,3 дБи, задний лепесток ниже главного не менее чем на 21 дБ.

На уровне −3 дБ луч по горизонтали шириной 65° во всех диапазонах; по вертикали — 4,4–14°. Назад антенна излучает слабее, чем вперёд, не менее чем на 21 дБ.

Массив R1/R2: 2×617–894 МГц

Массив Y1/Y2: 2×1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–14° у K804702718 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K804702718.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K804702718 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K804702718 покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K804702718 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K804702718 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 756 МГц (середина полосы 617–894 МГц): L = 32,45 + 20·lg 756 + 20·lg 1 = 90 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 90 = −32 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 8° — ось луча приходит на землю в 30 / tg 8° ≈ 213 м от опоры, нижний край луча (половина вертикальной ширины 11,3°) — около 124 м, верхняя — около 731 м.

Сети и службы в полосах K804702718:

Перед заказом KADAMM K804702718 сверьте с проектом:

• Частоты оборудования — внутри 617–894 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K804702718 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• K804702718 ставят строго вертикально (проверяют уровнем) и поворачивают на азимут своего сектора; оба угла записывают в паспорт площадки.
• Наклон K804702718: электрический 2–14°, дистанционно через блок RET; механический 0–12° — кронштейном.
• Блок RET антенны K804702718 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K804702718 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K804702718 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 2465 × 620 × 330 мм.
