KADAMM K804172719 — секторная антенна 1710–2690 МГц, 4 системы излучателей, 18,2 дБи, 8 портов, RET

KADAMM K804172719 — секторная панельная антенна для базовой станции на диапазон 4×1710–2690 МГц. Внутри радиопрозрачного радома из стеклопластика находится решётка излучателей, а за ней — металлический рефлектор: он отражает излучение вперёд, и панель работает на один сектор, почти не излучая назад. На базовой станции сотовой связи таких панелей ставят столько, сколько секторов у сайта, — на мачту, трубостойку или крышу.

Ближайшая к KADAMM K804172719 модель каталога — KADAMM K804172720. У K804172719 усиление 18,2 дБи, у K804172720 — 19,7 дБи; у K804172719 электрический наклон 2–12°, у K804172720 — 2–8°; у K804172719 габариты 1360 × 500 × 158 мм, у K804172720 — 1980 × 500 × 158 мм. У второй близкой модели, KADAMM K804902718v06, расхождение иное: у K804172719 полосы 1710–2690 МГц, у K804902718v06 — 698–862, 880–960 и 1710–2690 МГц.

По горизонтали луч 65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Каждая система излучателей двухполяризационная (±45°) и имеет два независимых входа; так одна панель обеспечивает MIMO 2×2 или разнесённый приём, и вторая антенна на мачте не нужна; поляризационная развязка — более 18–20 дБ. Систем излучателей в панели — 4, портов — 8: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — ≥30 дБ.

По вертикали луч узкий — 6,8 ± 0,5°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 2–12°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0/3GPP). Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

О диаграмме говорят цифры: усиление — до 18,2 дБи; отношение вперёд/назад — более 28 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 1360 × 500 × 158 мм; масса 23 кг плюс 5,4 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 744 / 217 / 832 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

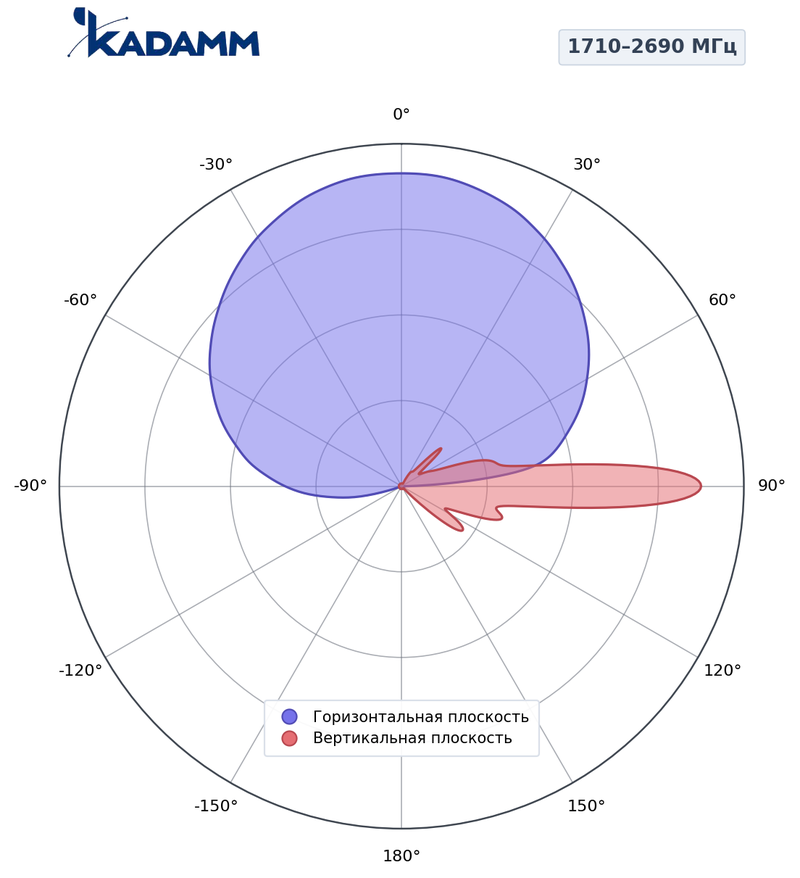

1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 60–66°, по вертикали 5,1–6,8°, усиление в максимуме 17,2–18,2 дБи, задний лепесток ниже главного не менее чем на 28 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 5,1–6,8°. Задний лепесток ослаблен не менее чем на 28 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 2–12° у K804172719 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K804172719.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K804172719 — 8 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K804172719 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K804172719 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K804172719 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,2 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,2 = 58,2 дБм, то есть около 661 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,2 − 99,3 = −41,1 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 5,1°) — около 178 м, верхняя — около 385 м.

Сети и службы в полосах K804172719:

Перед заказом KADAMM K804172719 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 200 Вт
• Разъёмы — 8×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K804172719 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,4 кг.
• Панель K804172719 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K804172719: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K804172719 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 8 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K804172719 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K804172719 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,4 кг; упаковка 1770 × 620 × 330 мм.
