KADAMM K803602618v01 — трёхдиапазонная секторная антенна 698–862 / 880–960 / 1710–2690 МГц, 18 дБи, 6 портов, RET

KADAMM K803602618v01 — секторная панельная антенна для базовой станции на диапазон 698–862 / 880–960 / 1710–2690 МГц. Внутри радиопрозрачного радома из стеклопластика находится решётка излучателей, а за ней — металлический рефлектор: он отражает излучение вперёд, и панель работает на один сектор, почти не излучая назад. На базовой станции сотовой связи таких панелей ставят столько, сколько секторов у сайта, — на мачту, трубостойку или крышу.

Выбирая между KADAMM K803602618v01 и KADAMM K803602618v02, сравните: у K803602618v01 полосы 698–862, 880–960 и 1710–2690 МГц, у K803602618v02 — 698–960 и 1710–2690 МГц; у K803602618v01 габариты 2580 × 300 × 146 мм, у K803602618v02 — 1499 × 446 × 165 мм; у K803602618v01 масса 36 кг, у K803602618v02 — 29 кг.

Ширина луча в горизонтальной плоскости — 65°/65°/65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Каждая система излучателей двухполяризационная (±45°) и имеет два независимых входа; так одна панель обеспечивает MIMO 2×2 или разнесённый приём, и вторая антенна на мачте не нужна; поляризационная развязка — более 20 дБ. Систем излучателей в панели — 3, портов — 6: к одной антенне подключают несколько радиомодулей или диапазонов, а на мачте остаётся меньше панелей — ниже ветровая нагрузка и плата за место на опоре; развязка между системами — ≥30 дБ.

В вертикальной плоскости луч всего 8,5 ± 1°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Механический наклон кронштейна (0–8°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Чистоту диаграммы показывают такие параметры: усиление — до 18 дБи; отношение вперёд/назад — более 25–26 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механические данные: размеры 2580 × 300 × 146 мм; масса 36 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 981 / 236 / 1028 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

Системы излучателей

Всего у K803602618v01 — 3 системы излучателей, 6 портов.

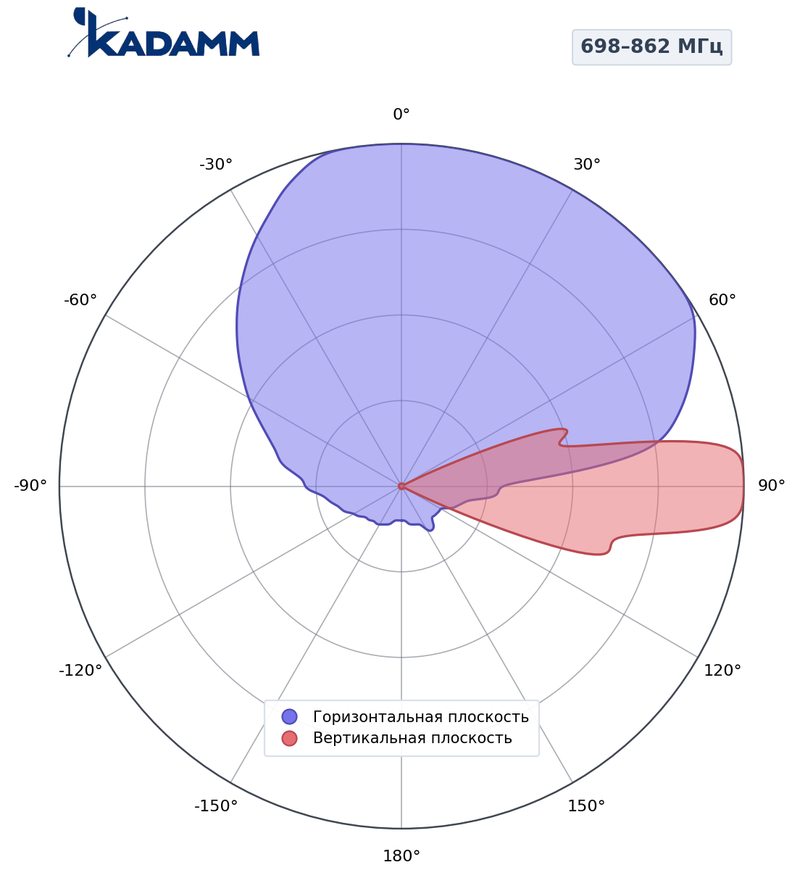

698–862 МГц, горизонтальная и вертикальная плоскости, массив R1Главный лепесток по горизонтали 66–67°, по вертикали 8,1–8,5°, усиление в максимуме 16,2–16,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

698–862 МГц, вертикальная плоскость, массив R1По вертикали 8,1–8,5°, усиление в максимуме 16,2–16,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

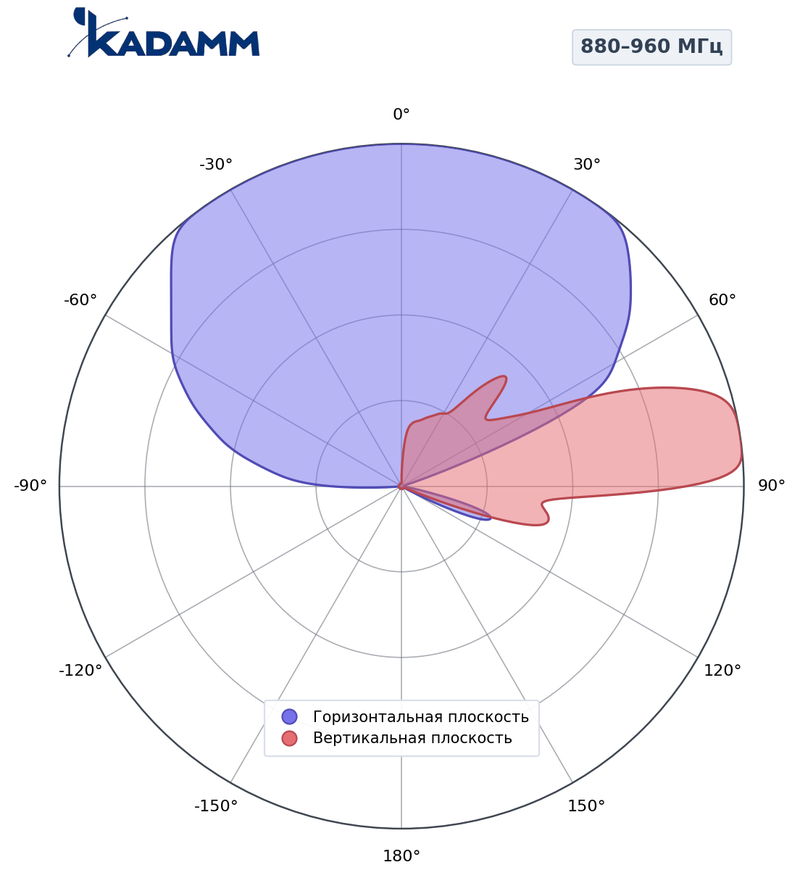

880–960 МГц, горизонтальная и вертикальная плоскости, массив R2Главный лепесток по горизонтали 62 ± 4°, по вертикали 7,7 ± 0,6°, усиление в максимуме 16,7 дБи, задний лепесток ниже главного не менее чем на 26 дБ.

1710–2690 МГц, горизонтальная и вертикальная плоскости, массив Y1Главный лепесток по горизонтали 64–68°, по вертикали 5,2–6,8°, усиление в максимуме 17,2–18 дБи, задний лепесток ниже главного не менее чем на 26 дБ.

На уровне −3 дБ луч по горизонтали шириной 65° во всех диапазонах; по вертикали — 5,2–8,5°. Задний лепесток ниже главного минимум на 25 дБ.

Массив R1: 698–862 МГц

Массив R2: 880–960 МГц

Массив Y1: 1710–2690 МГц

• AISG 2.0 — протокол управления наклоном 2–12° у K803602618v01 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K803602618v01.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K803602618v01 — 6 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K803602618v01 покрывают 9 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K803602618v01 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K803602618v01 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18 = 58 дБм, то есть около 631 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 780 МГц (середина полосы 698–862 МГц): L = 32,45 + 20·lg 780 + 20·lg 1 = 90,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58 − 90,3 = −32,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 8,1°) — около 154 м, верхняя — около 582 м.

Сети и службы в полосах K803602618v01:

Перед заказом KADAMM K803602618v01 сверьте с проектом:

• Частоты оборудования — внутри 698–862, 880–960 и 1710–2690 МГц
• Мощность на порт — не выше 400 Вт
• Разъёмы — 6×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K803602618v01 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• При установке K803602618v01 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K803602618v01: электрический 2–12°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K803602618v01 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Разъёмы K803602618v01 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление K803602618v01 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — разрядники 3 кА и 5 кА (8/20 мкс) по цепям AISG.

Масса монтажного комплекта — 5,5 кг; упаковка 2965 × 400 × 260 мм.
