KADAMM K803172719 — секторная антенна 1710–2690 МГц, 3 системы излучателей, 18,5 дБи, 6 портов, RET

KADAMM K803172719 относится к классу «секторная панельная антенна для базовой станции» и работает в диапазоне 3×1710–2690 МГц. Конструкция панельная: излучатели собраны в решётку, позади неё рефлектор, спереди — радом из стеклопластика, пропускающий радиоволны. Благодаря рефлектору вся мощность уходит в свой сектор, а назад почти ничего не идёт; на сайт ставят по панели на каждый сектор.

Ближайшая к KADAMM K803172719 модель каталога — KADAMM K803172718. У K803172719 усиление 18,5 дБи, у K803172718 — 17,9 дБи; у K803172719 электрический наклон 2–12°, у K803172718 — 0–10°; у K803172719 габариты 1360 × 379 × 177 мм, у K803172718 — 1360 × 398 × 105 мм. У второй близкой модели, KADAMM K803702719, расхождение иное: у K803172719 полосы 1710–2690 МГц, у K803702719 — 698–960 и 1710–2690 МГц.

По горизонтали луч 65° — стандарт для сайта из трёх секторов. Панели разворачивают через 120°, и они закрывают весь круг; соседние сектора немного заходят друг на друга, поэтому абонент переключается между ними без обрыва.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 23–25 дБ. Систем излучателей у панели 3, портов 6: несколько радиомодулей или диапазонов работают через одну антенну, панелей на мачте становится меньше, а с ними — ветровая нагрузка и аренда места; развязка между системами — ≥30 дБ.

В вертикальной плоскости луч всего 6,8 ± 0,7°, поэтому панель настраивают прежде всего наклоном — он задаёт место, где луч приходит на землю, радиус соты и уровень помех соседним сотам. В пределах 2–12° наклон меняют электрически — сдвигом фаз на излучателях, поэтому форма сектора сохраняется. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 18,5 дБи; отношение вперёд/назад — более 28 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 19–22 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Для расчёта опоры и кронштейна: размеры 1360 × 379 × 177 мм; масса 18,2 кг плюс 5,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 330 / 130 / 550 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 250 км/ч; рабочая температура −50…+65 °C. Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), расположены снизу. На высоте панель испытывает ветровую нагрузку, поэтому эти цифры обязательны.

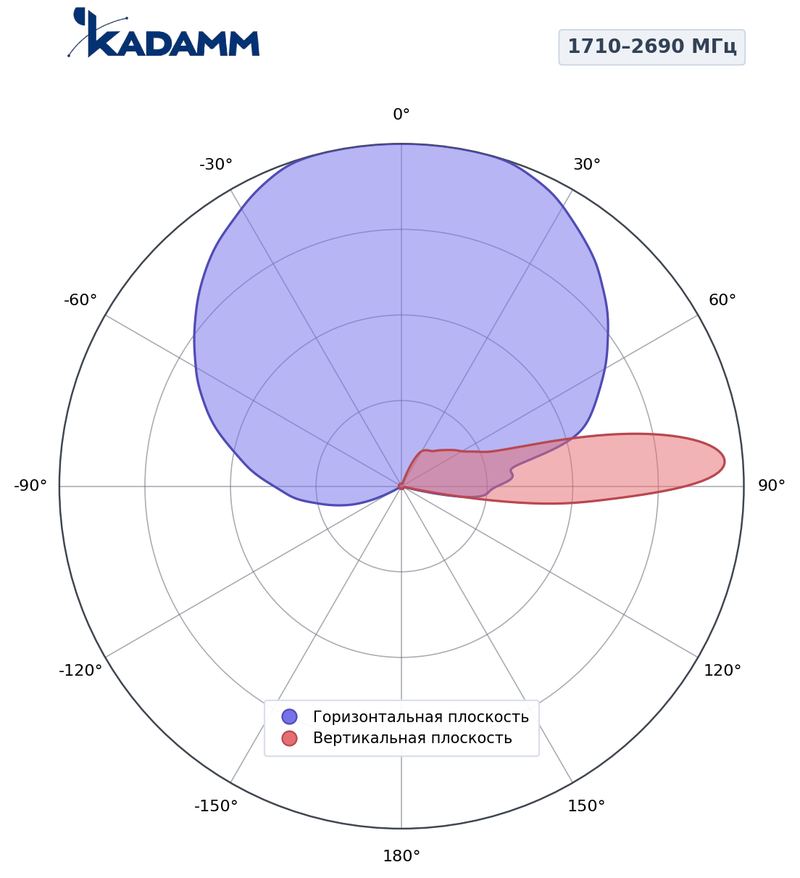

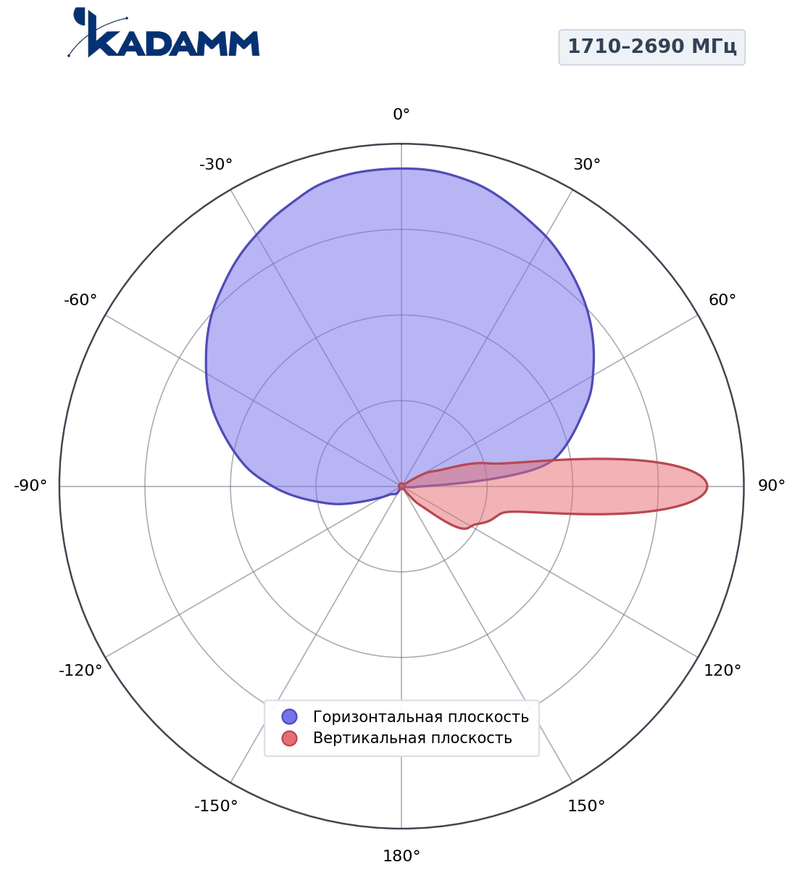

1710–2690 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 60–66°, по вертикали 5–6,8°, усиление в максимуме 17,6–18,5 дБи, задний лепесток ниже главного не менее чем на 28 дБ.

1710–2690 МГц, горизонтальная и вертикальная плоскости

1710–2690 МГц, горизонтальная и вертикальная плоскости

1710–2690 МГц, горизонтальная и вертикальная плоскости

На уровне −3 дБ луч по горизонтали шириной 65°; по вертикали — 5–6,8°. Задний лепесток ниже главного минимум на 28 дБ.

• AISG 2.0 — протокол управления наклоном 2–12° у K803172719 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K803172719.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K803172719 — 6 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K803172719 покрывают 6 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K803172719 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K803172719 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 18,5 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 18,5 = 58,5 дБм, то есть около 708 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 2200 МГц (середина полосы 1710–2690 МГц): L = 32,45 + 20·lg 2200 + 20·lg 1 = 99,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 58,5 − 99,3 = −40,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 7° — ось луча приходит на землю в 30 / tg 7° ≈ 244 м от опоры, нижний край луча (половина вертикальной ширины 5°) — около 179 м, верхняя — около 381 м.

Сети и службы в полосах K803172719:

Перед заказом KADAMM K803172719 сверьте с проектом:

• Частоты оборудования — внутри 1710–2690 МГц
• Мощность на порт — не выше 250 Вт
• Разъёмы — 6×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K803172719 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,5 кг.
• При установке K803172719 сначала добиваются вертикали по уровню, затем выставляют азимут сектора; азимут и наклон фиксируют в документации площадки.
• Наклон K803172719: электрический 2–12°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K803172719 подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 6 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• После затяжки соединения K803172719 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
• Корпус и крепление K803172719 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,5 кг; упаковка 1650 × 445 × 230 мм.
