KADAMM K801809021s — однодиапазонная секторная антенна 790–960 МГц, 20,4 дБи, 2 порта, RET

KADAMM K801809021s — секторная панельная антенна для базовой станции диапазона 790–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Выбирая между KADAMM K801809021s и KADAMM K801809020, сравните: у K801809021s разъём 7-16 DIN, у K801809020 — 4.3-10; у K801809021s габариты 2520 × 530 × 115 мм, у K801809020 — 2510 × 550 × 150 мм; у K801809021s масса 42 кг, у K801809020 — 34,5 кг. По сравнению с KADAMM K801809018 отличие другое: у K801809021s усиление 20,4 дБи, у K801809018 — 17,7 дБи.

Ширина луча в горизонтальной плоскости — 33°, вдвое уже обычных 65°. Узкий луч используют на шестисекторных сайтах, где нужна большая ёмкость (плотная застройка, стадионы, вокзалы), и там, где зона вытянута: вдоль трассы, железной дороги, набережной. Энергия собирается в узкий сектор, поэтому и усиление у таких панелей выше.

Поляризация излучателей — ±45°: две ортогональные поляризации в одном корпусе дают каждой системе излучателей по два независимых входа, то есть MIMO 2×2 или разнесённый приём без лишней антенны на опоре; поляризационная развязка — более 0–28 дБ.

По вертикали луч узкий — 7,8 ± 0,6°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–10°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Наклоном управляют дистанционно (RET, AISG 2.0 SRET). Механический наклон кронштейна (0–8°) — запасной вариант для грубой настройки: он увеличивает задний лепесток и искажает сектор по краям.

Качество диаграммы видно по цифрам: усиление — до 20,4 дБи; отношение вперёд/назад — более 31–33 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 16–19 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−150 дБн (IEC 62037); разъёмы, перемычки и кабели тракта должны быть того же класса.

Механические данные: размеры 2520 × 530 × 115 мм; масса 42 кг плюс 11,5 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 1499 / 552 / 1675 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −40…+60 °C. Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4), расположены снизу. По ним считают опору и кронштейн — на высоте панель ловит ветер, как парус.

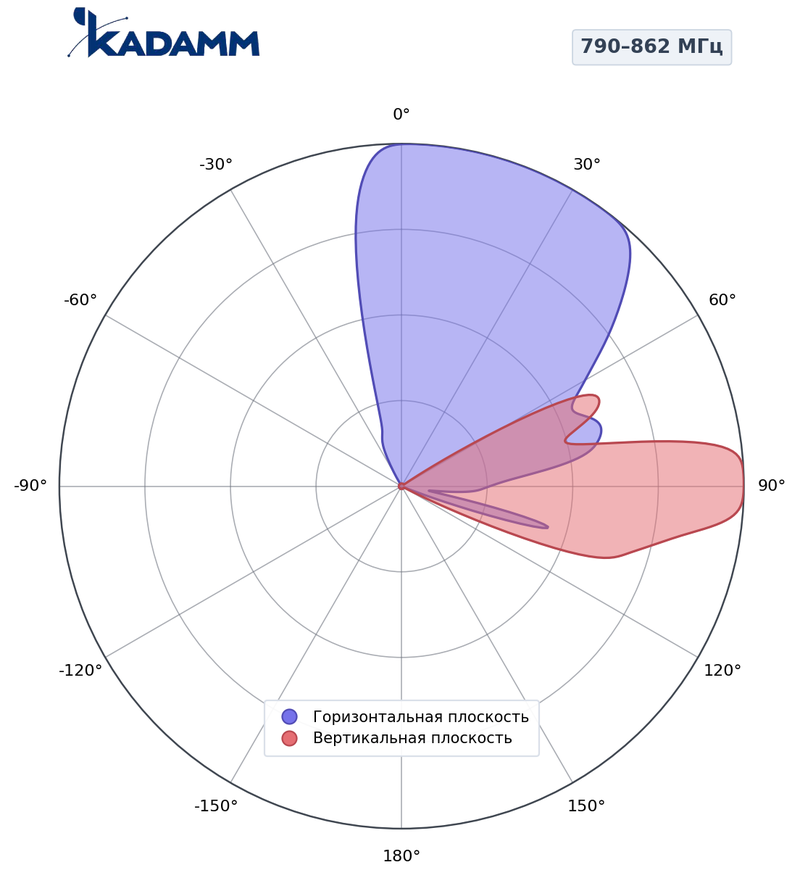

790–862 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 32–35°, по вертикали 7,5–7,8°, усиление в максимуме 19,8–20,2 дБи, задний лепесток ниже главного не менее чем на 31 дБ.

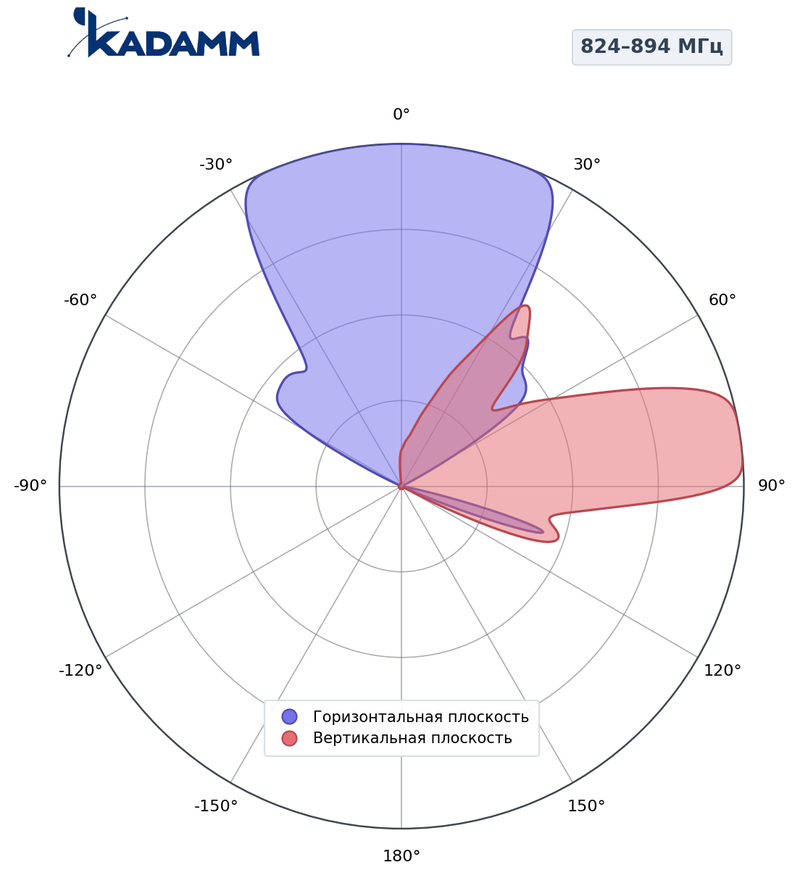

824–894 МГц, горизонтальная и вертикальная плоскости

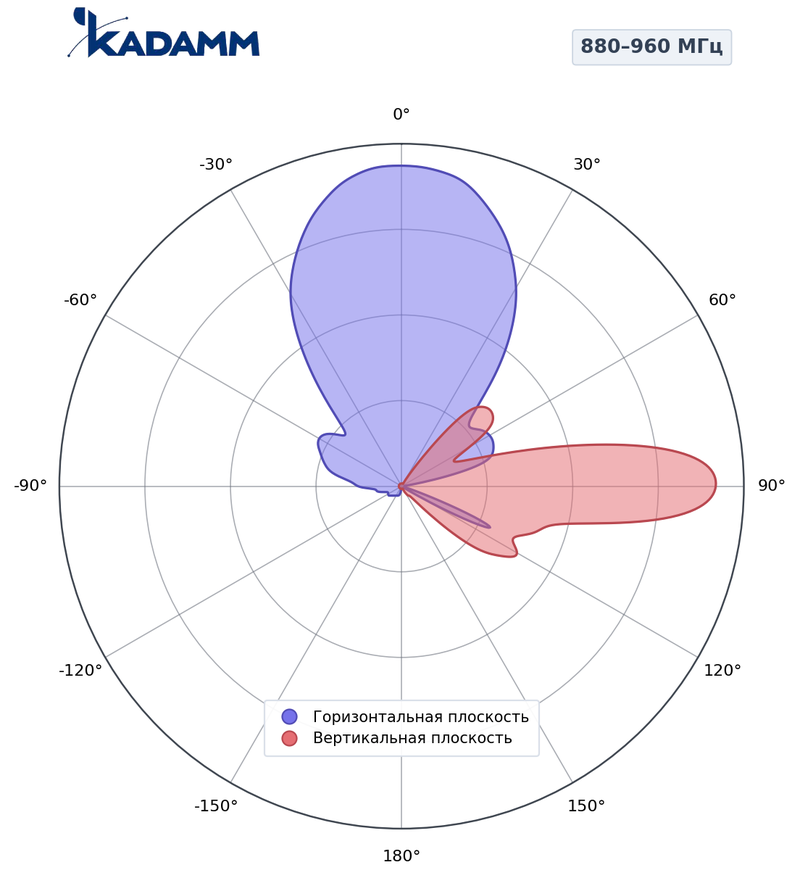

880–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 30 ± 2,8°, по вертикали 7,2 ± 0,5°, усиление в максимуме 20,4 ± 0,3 дБи, задний лепесток ниже главного не менее чем на 33 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 33°; по вертикали — 7,2–7,8°. Задний лепесток ослаблен не менее чем на 31 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 0–10° у K801809021s по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для K801809021s.
• IEC 61169-4 — присоединительные размеры разъёмов 7/16 DIN; у K801809021s — 2 × розетка 7/16 DIN (IEC 61169-4).
• 3GPP TS 36.101 и 38.101-1 — полосы K801809021s покрывают 3 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801809021s в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801809021s подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 20,4 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 20,4 = 60,4 дБм, то есть около 1096 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 875 МГц (середина полосы 790–960 МГц): L = 32,45 + 20·lg 875 + 20·lg 1 = 91,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 60,4 − 91,3 = −30,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Наклон на примере: подвес 30 м, электрический наклон 5° — ось луча приходит на землю в 30 / tg 5° ≈ 343 м от опоры, нижний край луча (половина вертикальной ширины 7,2°) — около 198 м, верхняя — около 1228 м.

Сети и службы в полосах K801809021s:

Перед заказом KADAMM K801809021s сверьте с проектом:

• Частоты оборудования — внутри 790–960 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 2×7-16 DIN
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −40…+60 °C

• Крепление K801809021s — на трубу Ø50–Ø115 мм; монтажный комплект весит 11,5 кг.
• Панель K801809021s выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K801809021s: электрический 0–10°, дистанционно через блок RET; механический 0–8° — кронштейном.
• Блок RET антенны K801809021s подключают к оборудованию площадки кабелем AISG.
• Разъёмы — 2 × розетка 7/16 DIN (IEC 61169-4), выведены снизу.
• Уличные соединения K801809021s после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K801809021s включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 11,5 кг; упаковка 3000 × 630 × 225 мм.
