KADAMM K801709015v02 — однодиапазонная секторная антенна 698–960 МГц, 14,8 дБи, 2 порта, RET

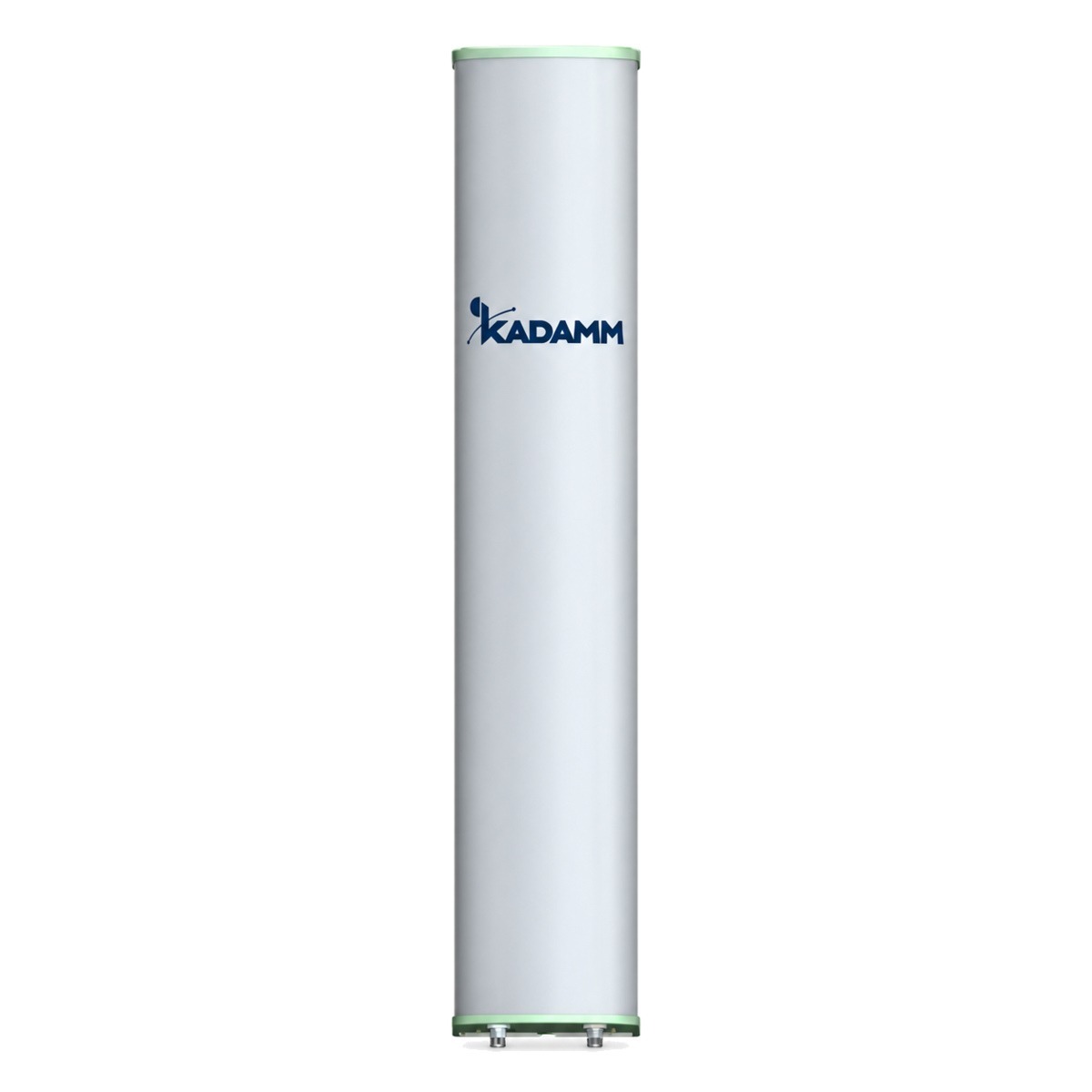

KADAMM K801709015v02 — секторная панельная антенна для базовой станции диапазона 698–960 МГц. По устройству это панель: решётка излучателей стоит перед металлическим рефлектором и закрыта радиопрозрачным радомом из стеклопластика. Рефлектор разворачивает излучение вперёд, поэтому антенна обслуживает один сектор и почти ничего не отдаёт назад. Такие панели ставят на мачты, трубостойки и крыши базовых станций сотовой связи — по одной на каждый сектор сайта.

Ширина луча в горизонтальной плоскости — 65°. Это классический вариант для трёхсекторного сайта: три панели, развёрнутые через 120°, вместе закрывают круг, а края секторов перекрываются ровно настолько, чтобы абонент переходил из сектора в сектор без провала связи.

Излучатели — с кросс-поляризацией ±45°: в одной панели работают две ортогональные поляризации, и каждая система излучателей даёт два независимых входа. Это схема MIMO 2×2 или разнесённый приём без второй антенны на мачте; поляризационная развязка — более 8–60 дБ.

По вертикали луч узкий — 16,5 ± 1,2°. Поэтому главная настройка панели — наклон: он определяет, где луч «ложится» на землю, какого радиуса получится сота и сколько помех уйдёт соседним сотам. Электрический наклон регулируется в пределах 0–14°: меняется фазировка излучателей, и луч опускается целиком, сохраняя форму сектора. Управление дистанционное (RET, протокол AISG 2.0 SRET): угол меняют с базовой станции или из центра управления, без подъёма бригады на мачту. Дополнительно кронштейн даёт механический наклон 0–15° — им пользуются для грубой подстройки, потому что механический наклон поднимает задний лепесток и искажает края сектора.

Качество диаграммы видно по цифрам: усиление — до 14,8 дБи; отношение вперёд/назад — более 24–26 дБ (тыловой сектор защищён от помех); первый боковой лепесток подавлен более чем на 15–18 дБ (меньше помех соседним сотам).

Интермодуляция IM3 — ≤−153 дБн при двух несущих по 43 дБм (метод IEC 62037). Когда через одну панель идут несколько мощных несущих, на нелинейностях контактов рождаются продукты интермодуляции и попадают в полосу приёма — базовая станция «глохнет». Низкая интермодуляция антенны имеет смысл, только если разъёмы, перемычки и кабели того же класса; у этой модели разъёмы 4.3-10 — они компактнее 7/16 и рассчитаны именно на низкую интермодуляцию.

Механика: размеры 1380 × 300 × 146 мм; масса 13,4 кг плюс 5,3 кг монтажный комплект; крепление на трубу Ø50–Ø115 мм; ветровая нагрузка 481 / 248 / 538 Н при 150 км/ч (фронт / бок / тыл); предельная скорость ветра 216 км/ч; рабочая температура −50…+65 °C. Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), расположены снизу. Эти цифры нужны для расчёта опоры и кронштейна: на высоте панель работает как парус.

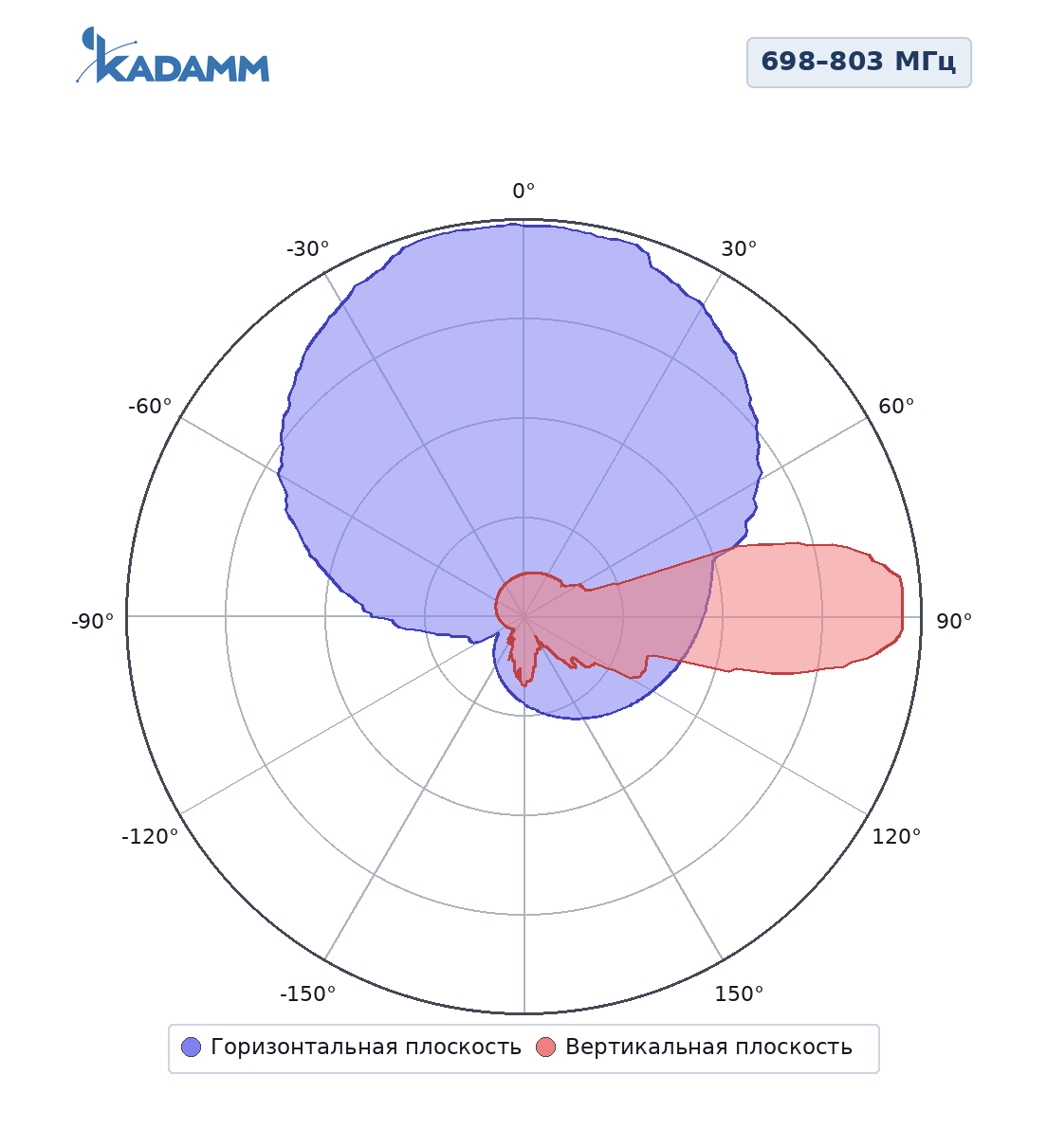

698–803 МГцГлавный лепесток по горизонтали 68 ± 2,4°, по вертикали 16,5 ± 1,2°, усиление в максимуме 14,0 ± 0,3 дБи, задний лепесток ниже главного не менее чем на 24 дБ.

790–862 МГцГлавный лепесток по горизонтали 65–66°, по вертикали 14,6–15,2°, усиление в максимуме 14,2–14,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

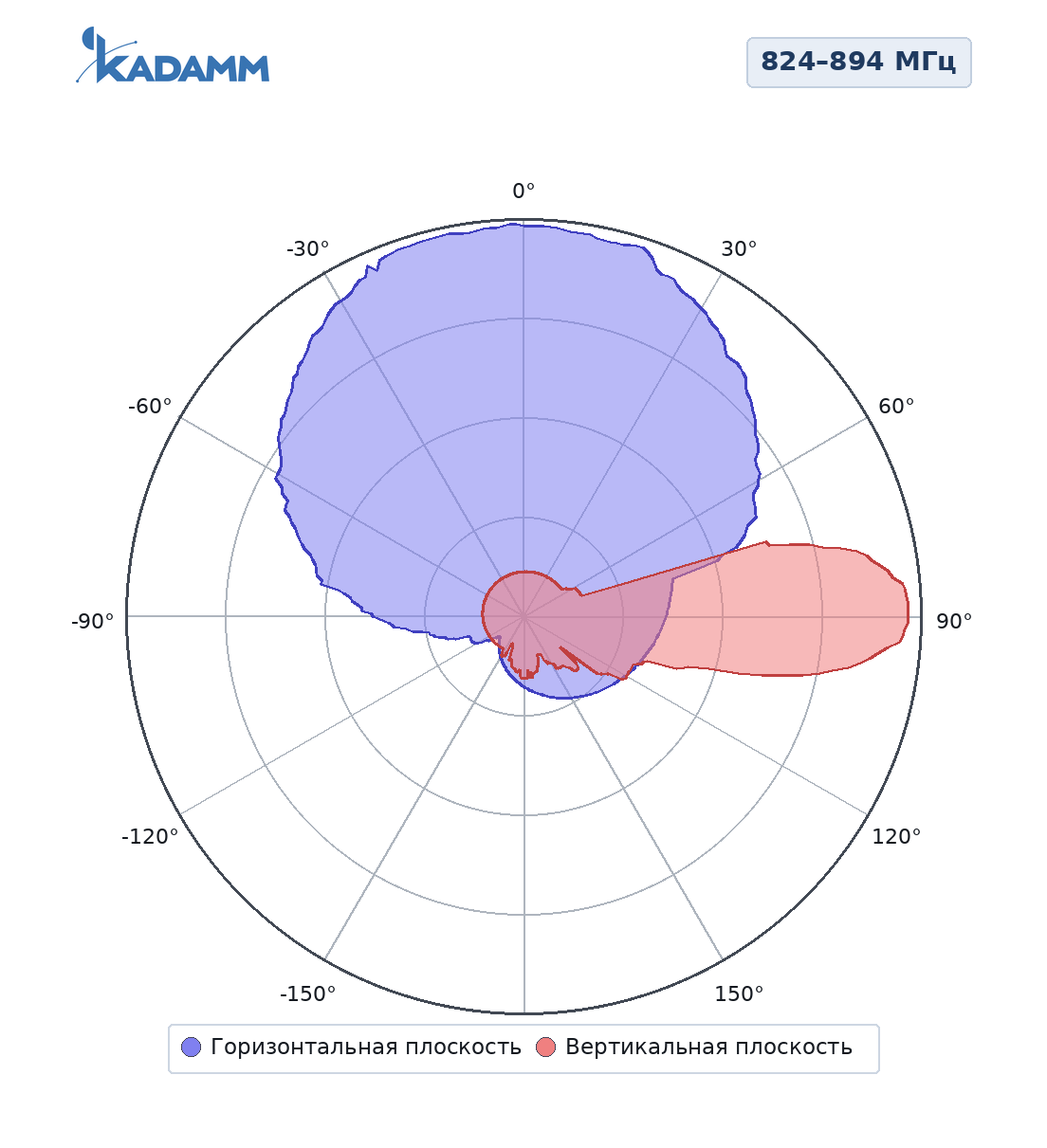

824–894 МГцГлавный лепесток по горизонтали 65–66°, по вертикали 14,6–15,2°, усиление в максимуме 14,2–14,5 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

880–960 МГцГлавный лепесток по горизонтали 64 ± 2,2°, по вертикали 13,5 ± 0,8°, усиление в максимуме 14,8 ± 0,3 дБи, задний лепесток ниже главного не менее чем на 25 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 65°; по вертикали — 13,5–16,5°. Задний лепесток ослаблен не менее чем на 24 дБ относительно главного.

• AISG 2.0 — протокол управления наклоном 0–14° у K801709015v02 по кабелю от оборудования площадки.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для K801709015v02.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у K801709015v02 — 2 × розетка 4.3-10 (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы K801709015v02 покрывают 4 диапазона — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры K801709015v02 в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход K801709015v02 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 14,8 дБи.
2. ЭИИМ = P − L + G = 43 − 3 + 14,8 = 54,8 дБм, то есть около 302 Вт в направлении максимума.
3. Потери в свободном пространстве на 1 км при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 1 = 90,8 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 54,8 − 90,8 = −36 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
5. Геометрия наклона (пример): при подвесе на 30 м и электрическом наклоне 7° ось луча приходит на землю на расстоянии 30 / tg 7° ≈ 244 м; нижняя граница луча (половина вертикальной ширины 13,5°) — около 123 м от опоры, верхняя — около 6875 м.

K801709015v02 ставят на макросайтах операторов: на мачтах, трубостойках, крышах зданий. При модернизации сайта многодиапазонная панель заменяет несколько старых антенн, а разные системы излучателей позволяют разместить на одной опоре оборудование нескольких диапазонов или операторов.

С лучом 65° панель подходит для стандартной трёхсекторной схемы — городской и пригородной застройки, посёлков, промышленных площадок.

Сети и службы в полосах K801709015v02:

Перед заказом KADAMM K801709015v02 сверьте с проектом:

• Частоты оборудования — внутри 698–960 МГц
• Мощность на порт — не выше 500 Вт
• Разъёмы — 2×4.3-10
• Опора и крепление — на трубу Ø50–Ø115 мм
• Климат площадки — в пределах −50…+65 °C

• Крепление K801709015v02 — на трубу Ø50–Ø115 мм; монтажный комплект весит 5,3 кг.
• Панель K801709015v02 выставляют вертикально по уровню и разворачивают осью по азимуту сектора; азимут и наклон заносят в паспорт площадки.
• Наклон K801709015v02: электрический 0–14°, дистанционно через блок RET; механический 0–15° — кронштейном.
• Блок RET антенны K801709015v02 подключают кабелем AISG к оборудованию площадки; после этого наклон меняют без подъёма на опору.
• Разъёмы — 2 × розетка 4.3-10 (IEC 61169-54), выведены снизу.
• Уличные соединения K801709015v02 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
• Корпус и крепление K801709015v02 включают в контур заземления и молниезащиты опоры по проекту; грозозащита — заземление по постоянному току.

Масса монтажного комплекта — 5,3 кг; упаковка 1715 × 400 × 280 мм.

Другие модели этого раздела каталога KADAMM: Секторные антенны базовых станций 2×2 и 4×4 MIMO →
