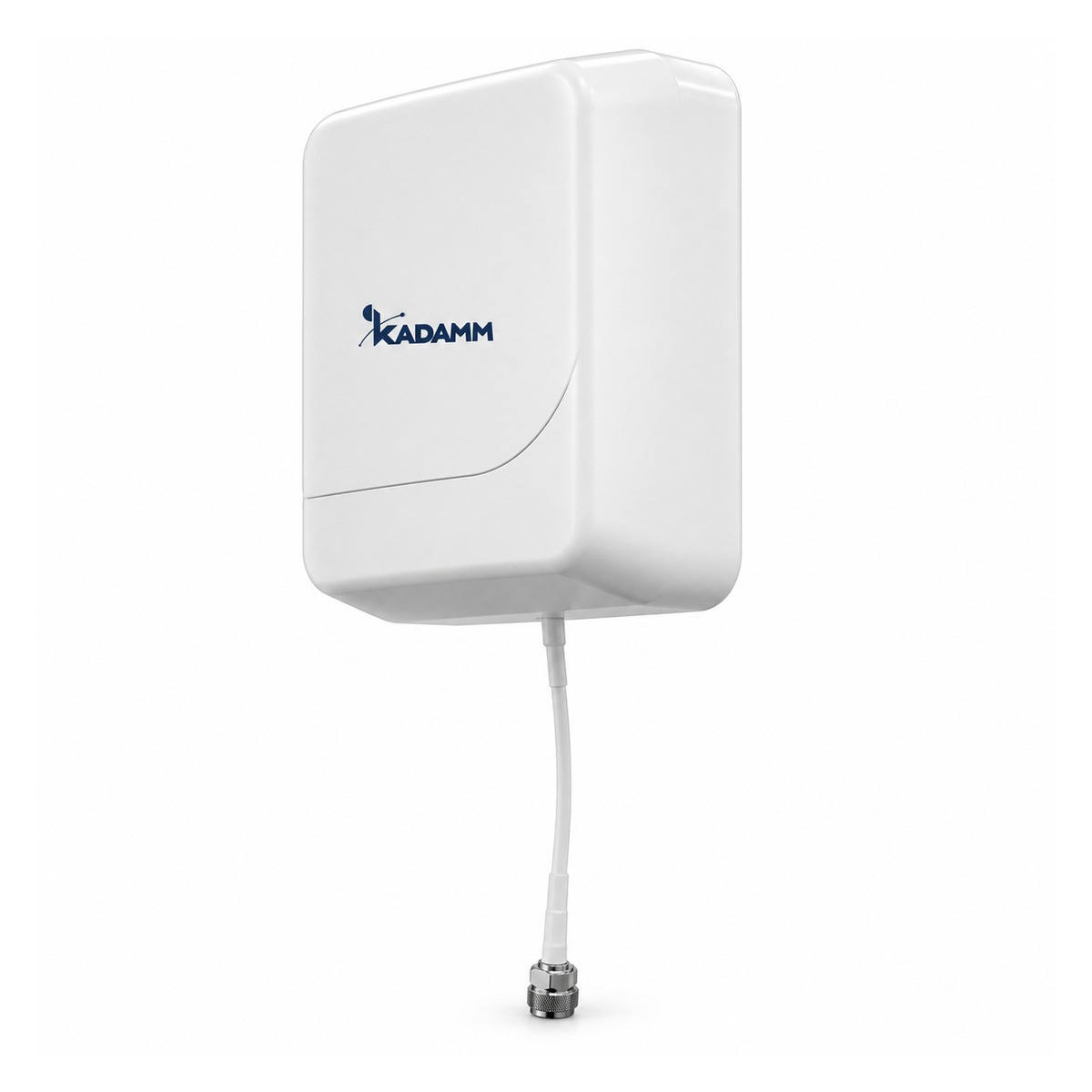

KADAMM I-ATP9-617/6000S — направленная внутренняя антенна 617–960 / 1350–1550 / 1710–2700 / 3300–6000 МГц, 9 дБи, 90°/80°/75°/60°/30°, 1 порт

KADAMM I-ATP9-617/6000S — направленная антенна для помещений диапазона 617–960 / 1350–1550 / 1710–2700 / 3300–6000 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 90° / 80° / 75° / 60° / 30°.

Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.

Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0 / ≤2,0 / ≤1,7 / ≤2,0 / ≤2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 180 × 158 × 66 мм; радом — abs-пластик; рабочая температура −40…+60 °C.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

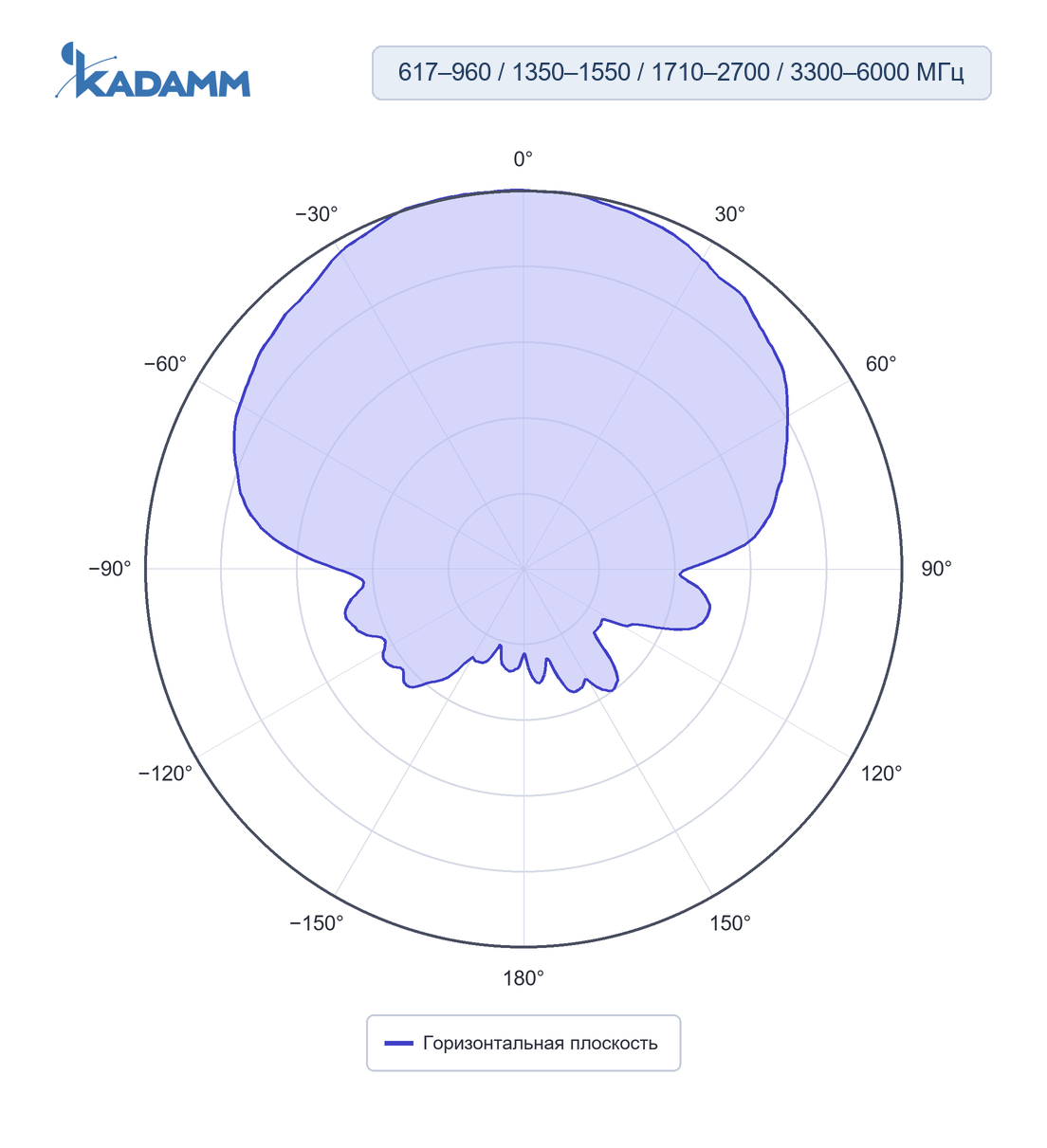

617–960, 1350–1550, 1710–2700 и 3300–6000 МГц, горизонтальная плоскостьГлавный лепесток по горизонтали 30–90°, усиление в максимуме 5–9 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

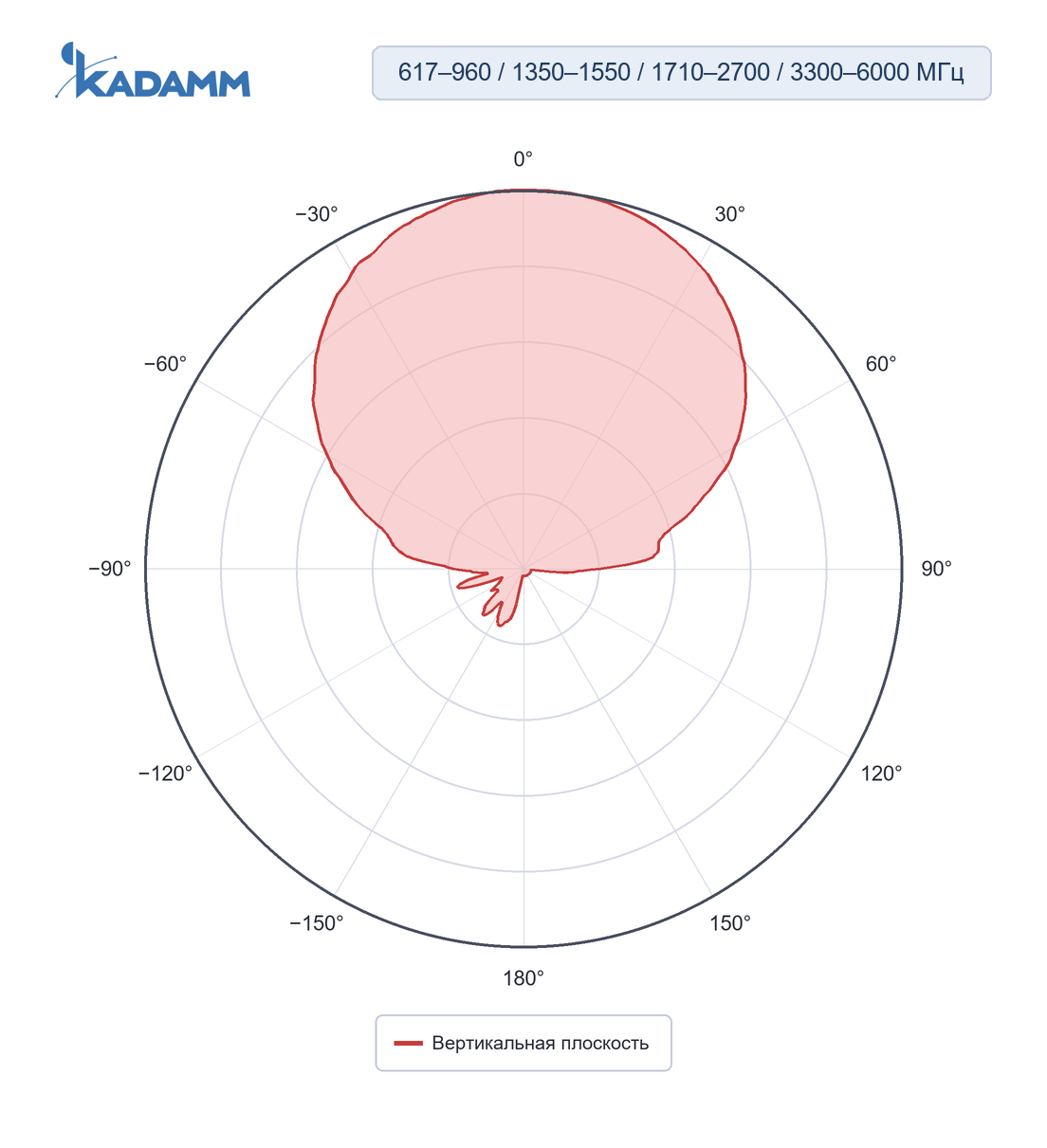

617–960, 1350–1550, 1710–2700 и 3300–6000 МГц, вертикальная плоскостьПо вертикали 25–80°, усиление в максимуме 5–9 дБи, задний лепесток ниже главного не менее чем на 15 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 30–90°; по вертикали — 25–80°. Задний лепесток ослаблен не менее чем на 15 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−150 дБн для I-ATP9-617/6000S.
• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP9-617/6000S — розетка N (IEC 61169-16).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATP9-617/6000S покрывают 13 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP9-617/6000S в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP9-617/6000S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 9 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 9 = 22 дБм, то есть около 158 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 3308 МГц (середина полосы 617–6000 МГц): L = 32,45 + 20·lg 3308 + 20·lg 0,02 = 68,9 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 22 − 68,9 = −46,9 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.

Сети и службы в полосах I-ATP9-617/6000S:

Перед заказом KADAMM I-ATP9-617/6000S сверьте с проектом:

• Частоты оборудования — внутри 617–6000 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — 1×N
• Климат площадки — в пределах −40…+60 °C

• I-ATP9-617/6000S ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 30–90° задаёт ширину полосы покрытия.
• Разъёмы — розетка N (IEC 61169-16).
• В помещении разъёмы I-ATP9-617/6000S не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
