Направленная антенна для помещений: 698–960 / 1710–2690 МГц, усиление 7–8 дБи.
Что представляет собой антенна

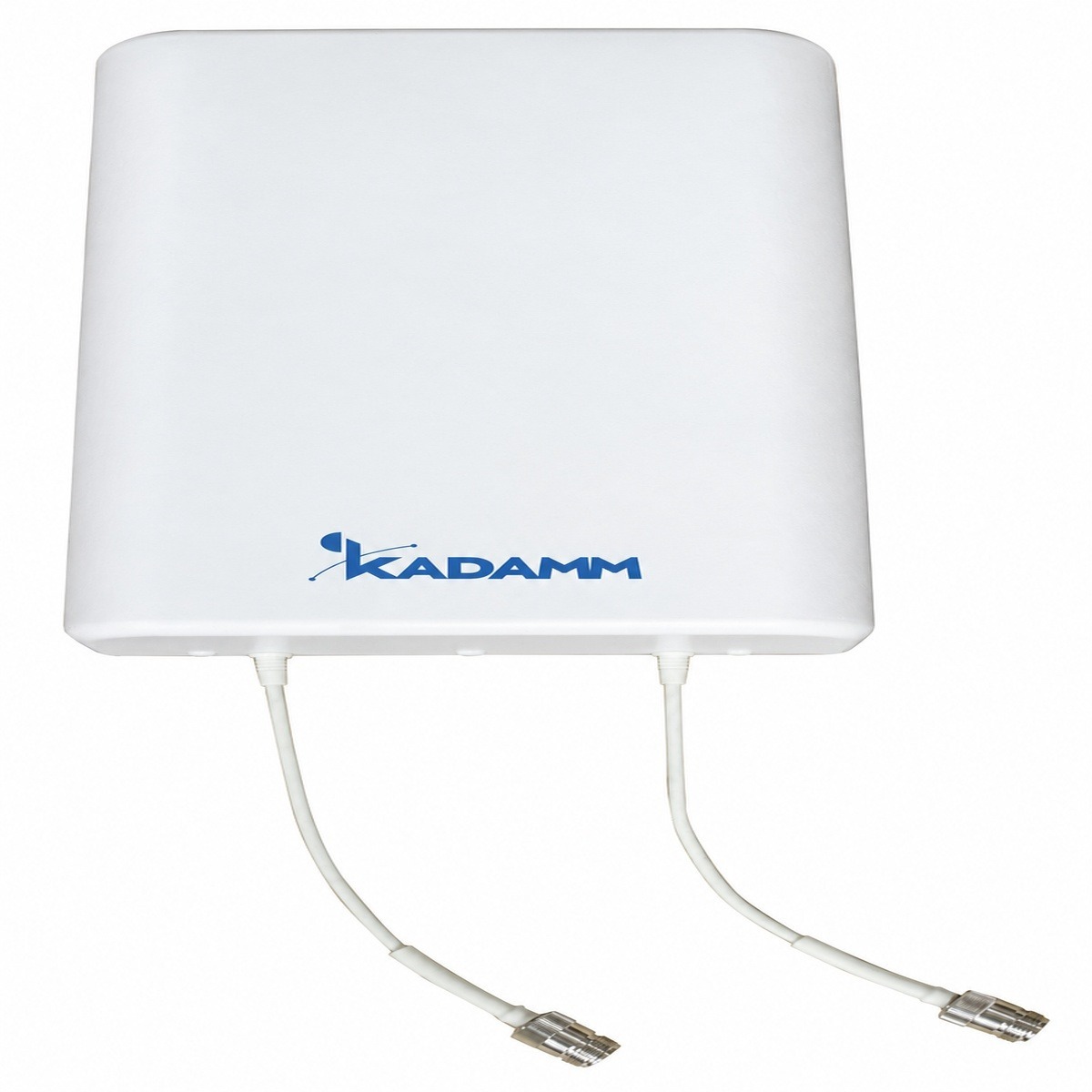

KADAMM I-ATP8-698/2690M — направленная антенна для помещений диапазона 698–960 / 1710–2690 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 1,5–1,5 кг; крепление: на мачту (трубу); радом — abs-пластик; рабочая температура −40…+60 °C.
Разъём — N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 698–960 и 1710–2690 МГц, у I-ATP10-698/2700S-2 — 698–960 и 1710–2700 МГц
- Тяжелее на 0,58 кг (1,5–1,5 кг и 0,92–1 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 698–960 и 1710–2690 МГц, у I-ATP7-698/2700S — 698–960 и 1710–2700 МГц
- Усиление 7–8 дБи, у I-ATP7-698/2700S — 6,5 дБи (больше на 0,5 дБ)
- Разъём N, у I-ATP7-698/2700S — 4.3-10
- Габариты по исполнению (см. таблицу «Исполнения»), у I-ATP7-698/2700S — 284 × 180 × 67 мм
- Тяжелее на 0,7 кг (1,5–1,5 кг и 0,8 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 698–960 и 1710–2690 МГц, у I-ATP7-790/2700M90 — 790–960 и 1710–2700 МГц
- 1 порт, у I-ATP7-790/2700M90 — 2
- Габариты по исполнению (см. таблицу «Исполнения»), у I-ATP7-790/2700M90 — 265 × 170 × 60 мм
- Тяжелее на 1 кг (1,5–1,5 кг и 0,5 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы

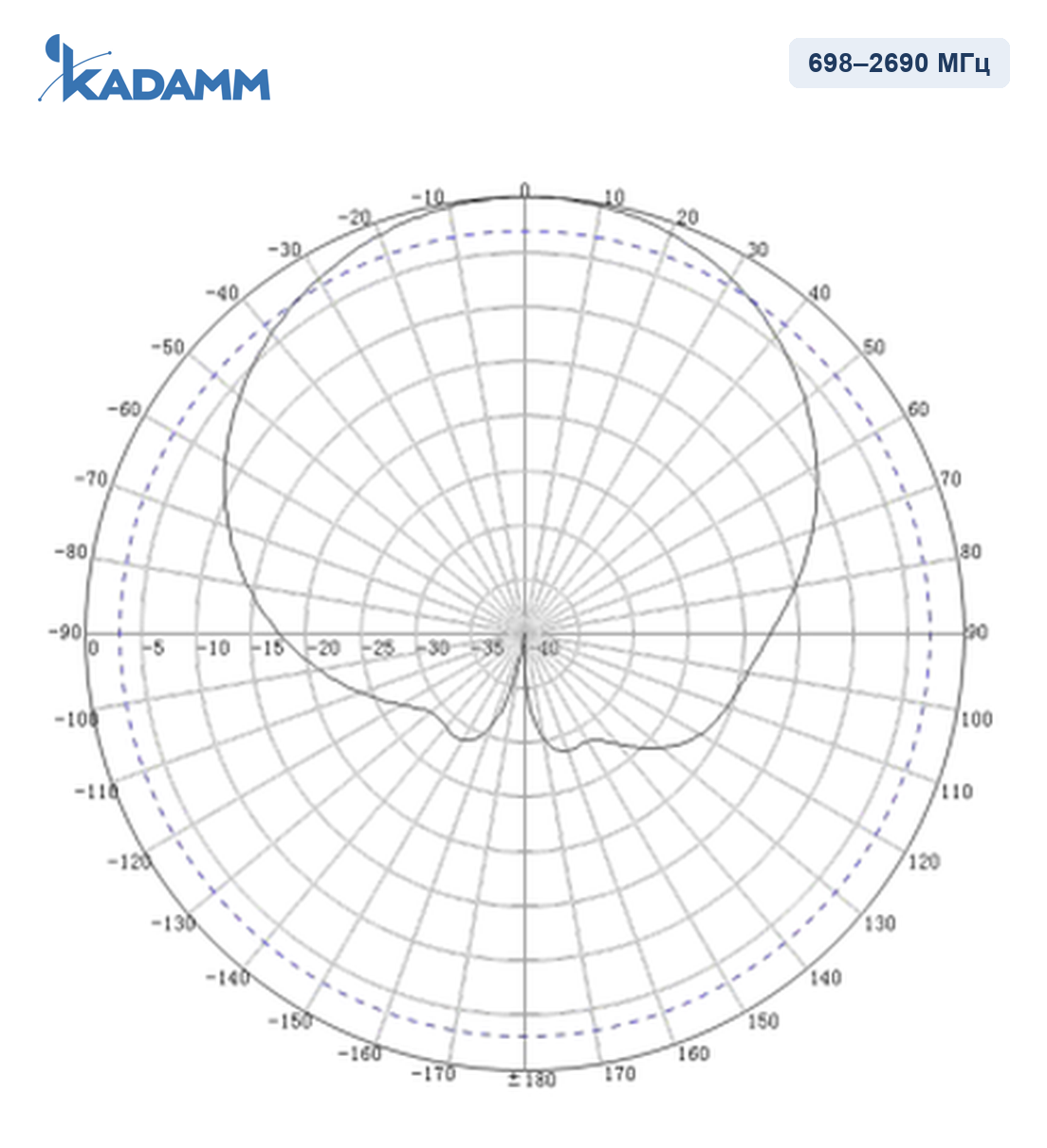

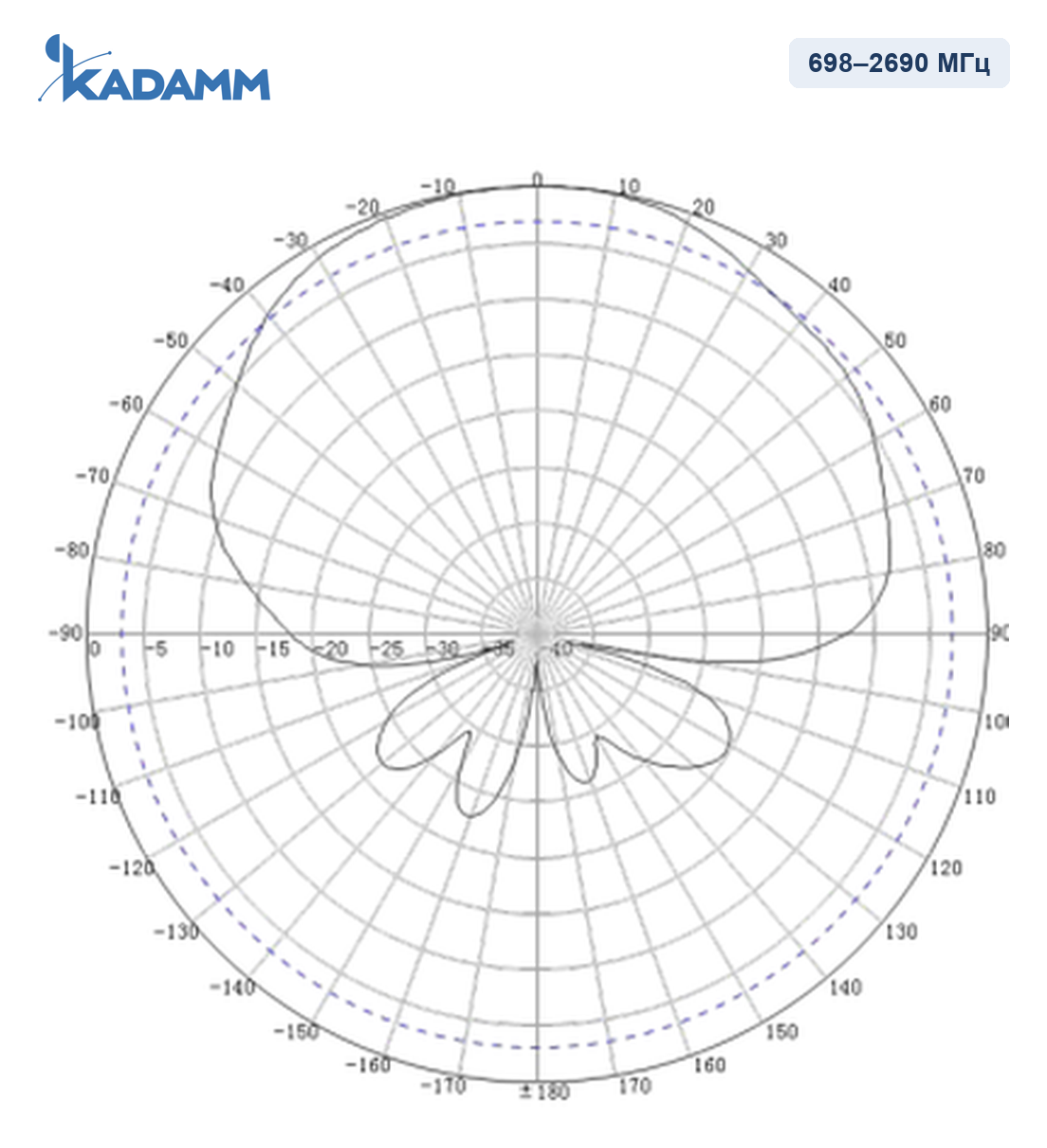

Диаграммы направленности
Задний лепесток ослаблен не менее чем на 15 дБ относительно главного.
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP8-698/2690M с запасом по краям.
Значение I-ATP8-698/2690M по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATP8-698/2690M с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP8-698/2690M.
Крепление: на мачту (трубу).
Как читать характеристики
Электрические характеристики
| Параметр | 698–960 МГц | 1710–2690 МГц |
|---|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц | |
| Коэффициент усиления, дБи | по исполнению (см. таблицу «Исполнения») | |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 | |
| Поляризация | ±45° | |
| КСВН | ≤1,8 | |
| Входное сопротивление | 50 Ом | |
| Максимальная мощность на порт | 50 Вт | |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | по исполнению (см. таблицу «Исполнения») |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 1,5–1,5 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление | на мачту (трубу) |
Исполнения
| Артикул | Усиление, дБи | Ширина ДН (Г) | Ширина ДН (В) | Разъём | Длина / габариты, мм | Масса, кг |
|---|---|---|---|---|---|---|
| KADAMM I-ATP8-698/2690M | 7 / 8 | — | — | розетка N | 325×205×70 | 1,5 |
| KADAMM I-ATP8-698/2690M-2 | 7±1 / 8±1 | 75±15° | 70±10° / 55±10° | 2 × розетка N | 320×210×73 | — |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP8-698/2690M — по исполнению (см. таблицу «Исполнения»).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP8-698/2690M покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP8-698/2690M в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP8-698/2690M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 7 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 7 = 20 дБм, то есть около 100 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 829 МГц (середина полосы 698–960 МГц): L = 32,45 + 20·lg 829 + 20·lg 0,02 = 56,8 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 20 − 56,8 = −36,8 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP8-698/2690M:
Перед заказом KADAMM I-ATP8-698/2690M сверьте с проектом:
- Частоты оборудования — внутри 698–960 и 1710–2690 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — N
- Опора и крепление — на мачту (трубу)
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление I-ATP8-698/2690M — на мачту (трубу).
- I-ATP8-698/2690M ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- В помещении разъёмы I-ATP8-698/2690M не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATP8-698/2690M
- Крепёж для монтажа на мачту (трубу)
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP8-698/2690M и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP8-698/2690M и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP8-698/2690M пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP8-698/2690M | KADAMM I-ATP10-698/2700S-2 | KADAMM I-ATP7-698/2700S | KADAMM I-ATP7-790/2700M90 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–960 и 1710–2690 МГц | 698–960 и 1710–2700 МГц | 698–960 и 1710–2700 МГц | 790–960 и 1710–2700 МГц |
| Усиление | 7–8 дБи | 7–9,5 дБи | 6,5 дБи | 7 дБи |
| Луч по горизонтали | — | 75–85° | 90° | 90° |
| Поляризация | ±45° | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 2 |
| Габариты | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | 284 × 180 × 67 мм | 265 × 170 × 60 мм |
| Масса | 1,5–1,5 кг | 0,92–1 кг | 0,8 кг | 0,5 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
