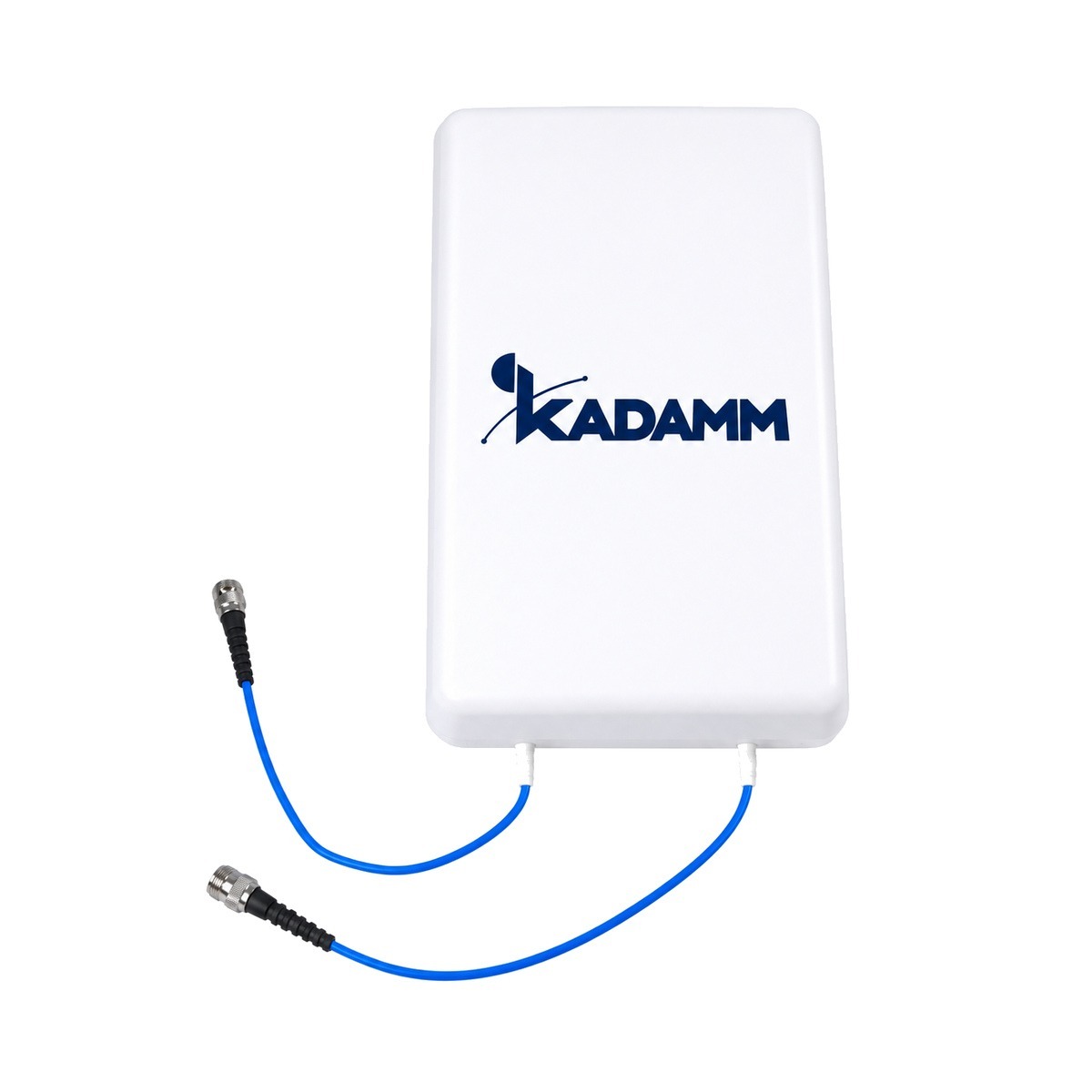

KADAMM I-ATP8-600/6000M — внутренняя панельная антенна 4G/5G/Wi-Fi MIMO 600–6000 МГц, 5–8,5 дБи

KADAMM I-ATP8-600/6000M — направленная антенна Wi-Fi: узкий луч для канала «точка — точка» или выноса сигнала к удалённому объекту. Диапазоны Wi-Fi — 2,4, 5 и 6 ГГц; полосы антенны — 600–6000 МГц.

Диапазоны Wi-Fi ведут себя по-разному. На 2,4 ГГц всего три непересекающихся канала по 20 МГц (1, 6 и 11), зато сигнал лучше огибает препятствия и проходит сквозь стены. На 5 ГГц каналов десятки, их объединяют в широкие полосы 40, 80 и 160 МГц ради скорости, но затухание на той же дистанции больше примерно на 7 дБ (отношение частот 5,5 / 2,44 даёт 20·lg 2,25 ≈ 7 дБ). Поэтому двухдиапазонная антенна закрывает обе задачи сразу: дальность и проникновение на 2,4 ГГц, скорость на 5 ГГц.

Антенна рассчитана на MIMO: несколько входов. Каждый вход подключают к своему радиотракту точки доступа; разные поляризации (вертикальная и горизонтальная или ±45°) дают независимые каналы, и скорость растёт без расширения полосы.

Узкий луч (100° / 90° / 65° / 45° / 23°) даёт высокое усиление (5,0 / 5,5 / 8,5 / 7,0 / 6,5 дБи), но требует точного наведения: антенны на обоих концах линии направляют друг на друга и ставят с одинаковой поляризацией. Кроме прямой видимости нужна свободная первая зона Френеля — эллипс вокруг линии визирования. Её радиус в середине трассы r ≈ 8,66·√(D/f) м (D — длина трассы, км; f — частота, ГГц): для трассы 5 км на 5,5 ГГц это около 8,3 м, на 2,4 ГГц — около 12,4 м. Деревья и крыши внутри зоны ослабляют сигнал, даже если антенну на другом конце видно.

Пример расчёта для такой антенны на обоих концах: потери в свободном пространстве на 5 км при 5500 МГц — 32,45 + 20·lg 5500 + 20·lg 5 ≈ 121,2 дБ. Две антенны по 8,5 дБи возвращают 17 дБ, и при мощности точки доступа 20 дБм и потерях в кабелях 2 дБ на каждом конце уровень на входе приёмника — около −88,2 дБм. Этого с запасом хватает для высоких скоростей, если зона Френеля свободна.

На 5 ГГц потери в коаксиальном кабеле заметно выше, чем на 2,4 ГГц: длинное снижение может «съесть» всё усиление антенны. Поэтому точку доступа стараются ставить ближе к антенне, а к ней вести Ethernet с питанием PoE.

Электрические параметры тракта: КСВН не более 2,5 / ≤2,5 / ≤1,8 / ≤2,0 / ≤2,0; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 315 × 195 × 68 мм; масса 0,7 кг; рабочая температура −40…+65 °C.

Разъём — N / 4.3-10. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATP8-600/6000M — розетка N или розетка 4.3-10 — по исполнению.
• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение из таблицы для I-ATP8-600/6000M.
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP8-600/6000M в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP8-600/6000M подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 5 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 5 = 18 дБм, то есть около 63 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 780 МГц (середина полосы 600–960 МГц): L = 32,45 + 20·lg 780 + 20·lg 0,02 = 56,3 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 18 − 56,3 = −38,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Антенны Wi-Fi применяют для покрытия складов, цехов, кампусов и открытых площадок, для беспроводных мостов между зданиями, видеонаблюдения, промышленных сетей и телеметрии, а также для дооснащения роутеров и точек доступа.

Сети и службы в полосах I-ATP8-600/6000M:

Перед заказом KADAMM I-ATP8-600/6000M сверьте с проектом:

• Частоты оборудования — внутри 600–960, 1710–2700, 3300–4000 и 4900–6000 МГц
• Мощность на порт — не выше 50 Вт
• Разъёмы — N / 4.3-10
• Климат площадки — в пределах −40…+65 °C

• I-ATP8-600/6000M ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 23–100° задаёт ширину полосы покрытия.
• Разъёмы — розетка N или розетка 4.3-10 — по исполнению.
• Внутри здания герметизация разъёмов I-ATP8-600/6000M не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.

Другие модели этого раздела каталога KADAMM: Внутренние антенны сотовой связи для DAS и репитеров →
