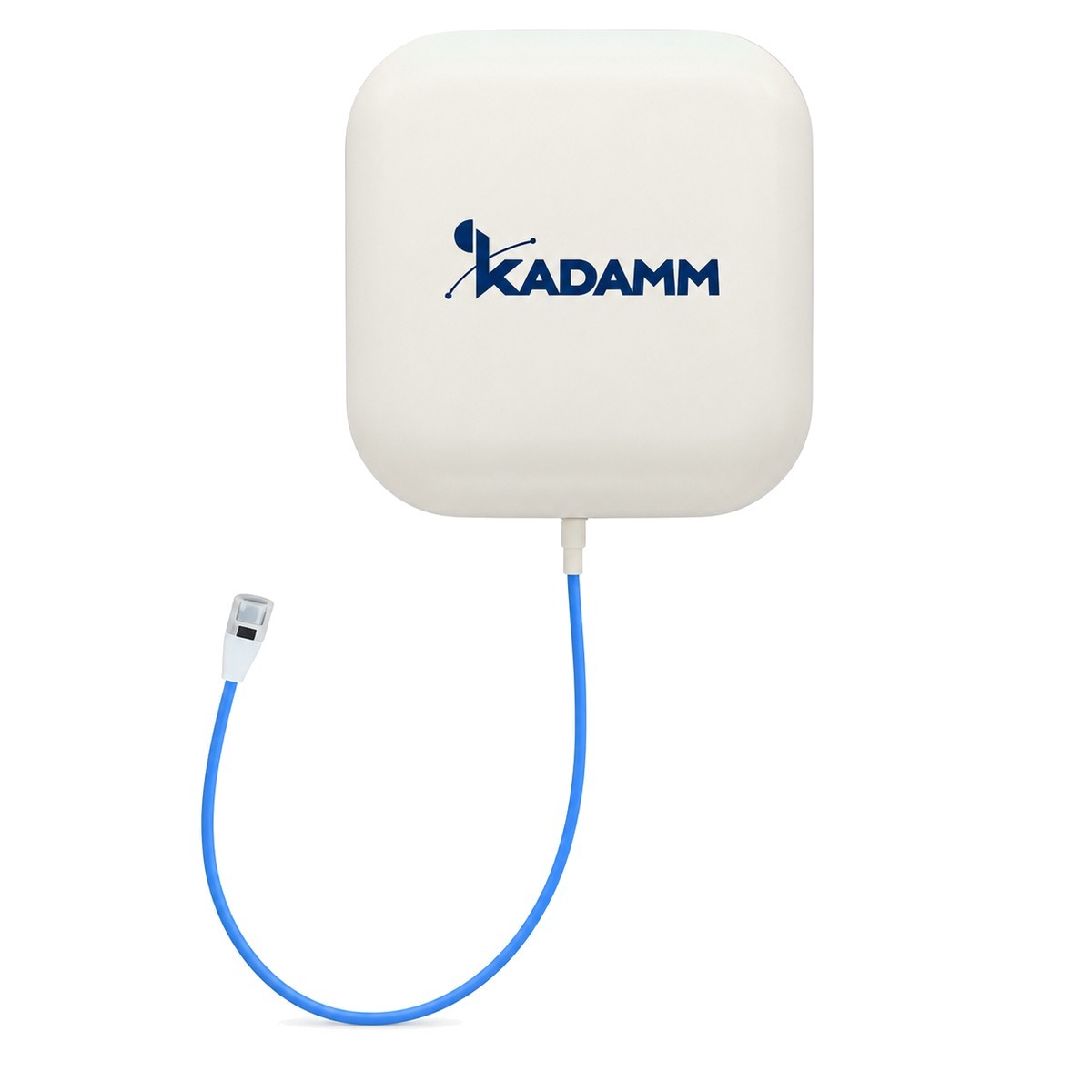

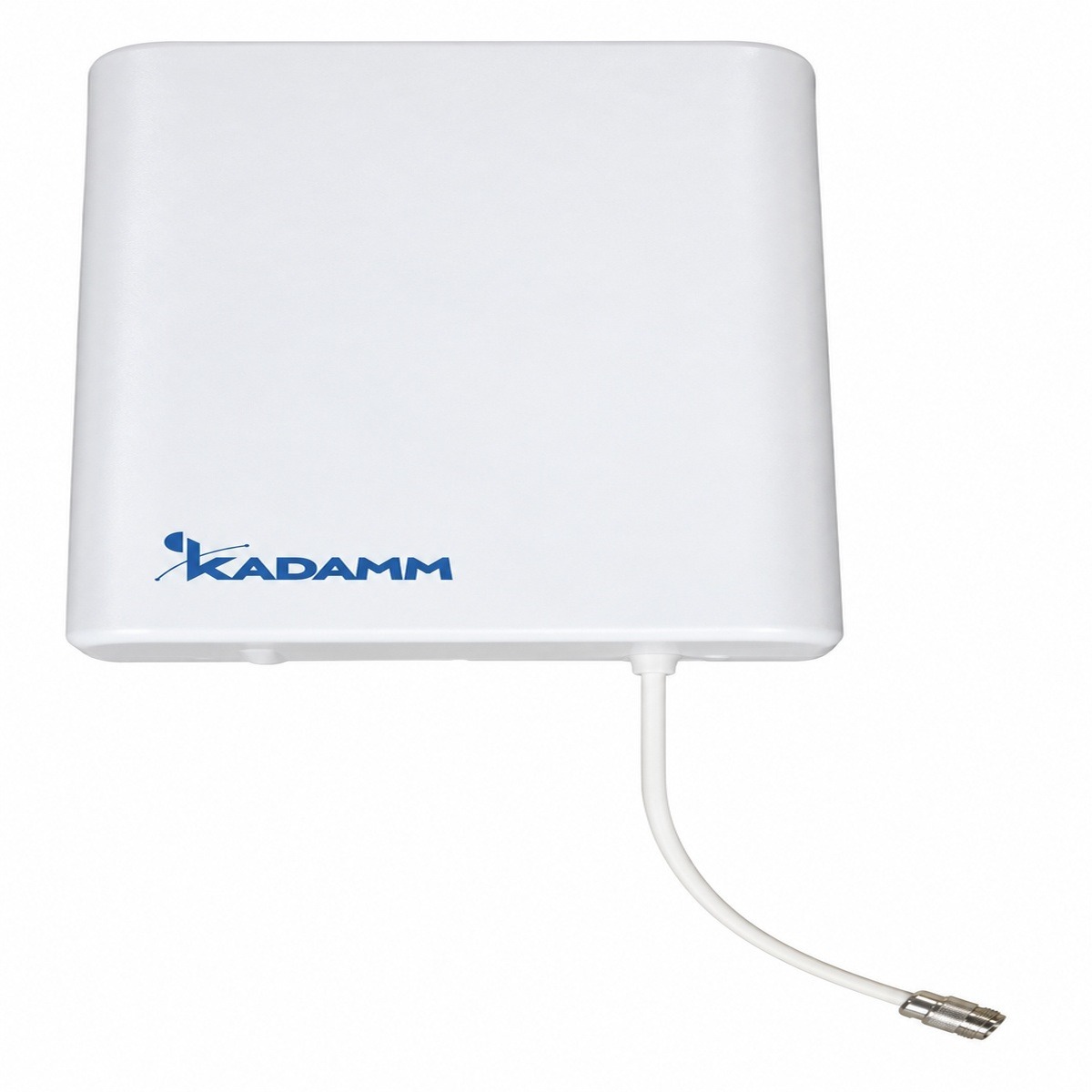

KADAMM I-ATP7-698/2700A — панельная направленная антенна 698–2700 МГц

KADAMM I-ATP7-698/2700A — направленная антенна для помещений диапазона 698–960 / 1710–2700 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 80° / 80° / 65° / 60°.

Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.

Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8; допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры 180 × 170 × 60 мм; масса 0,40 кг; крепление: на стену; радом — abs-пластик; рабочая температура −40…+70 °C.

Разъём — 1×4.3-10, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

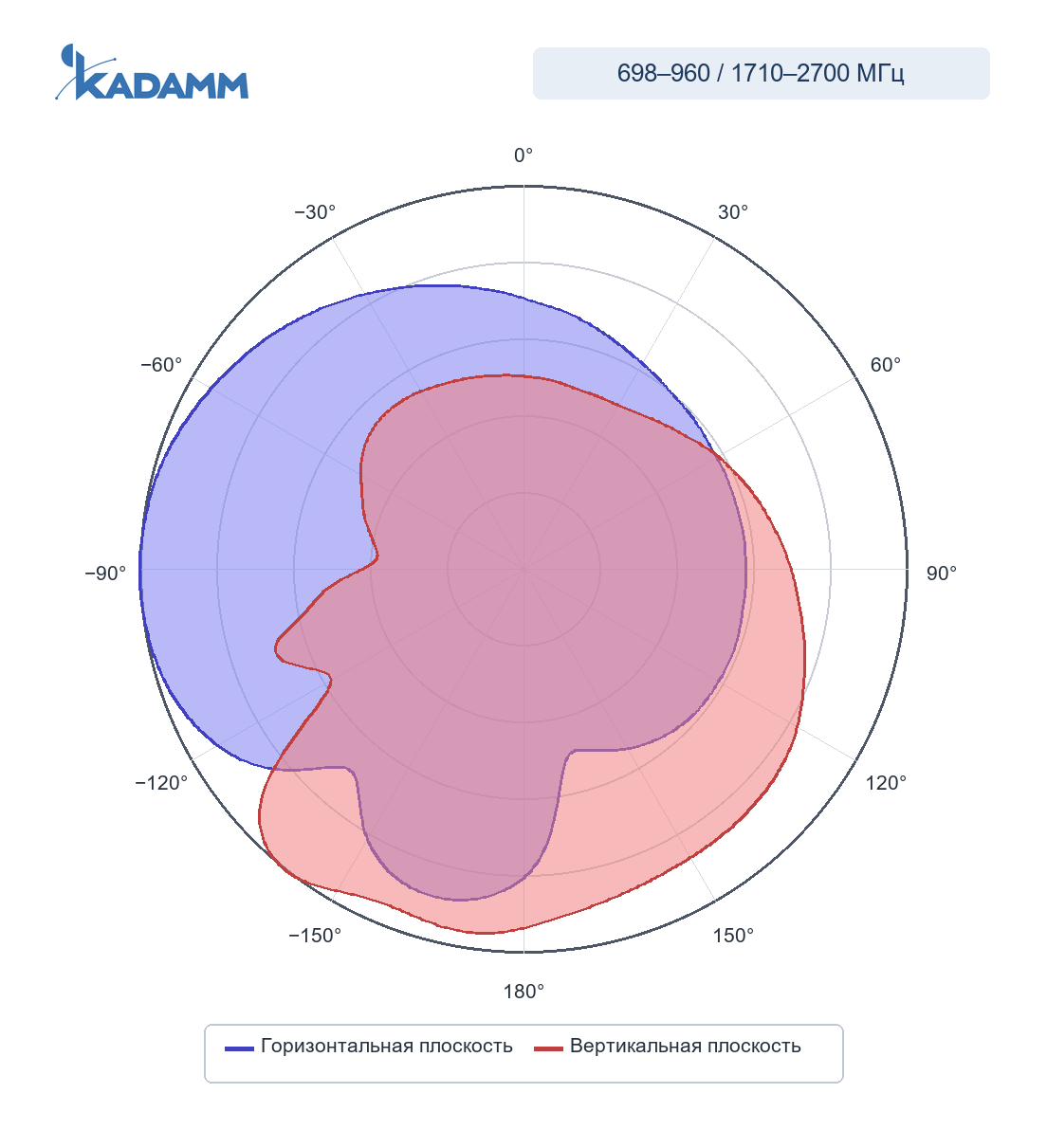

698–960 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 80°, по вертикали 70–73°, усиление в максимуме 5–6 дБи, задний лепесток ниже главного не менее чем на 5–8 дБ.

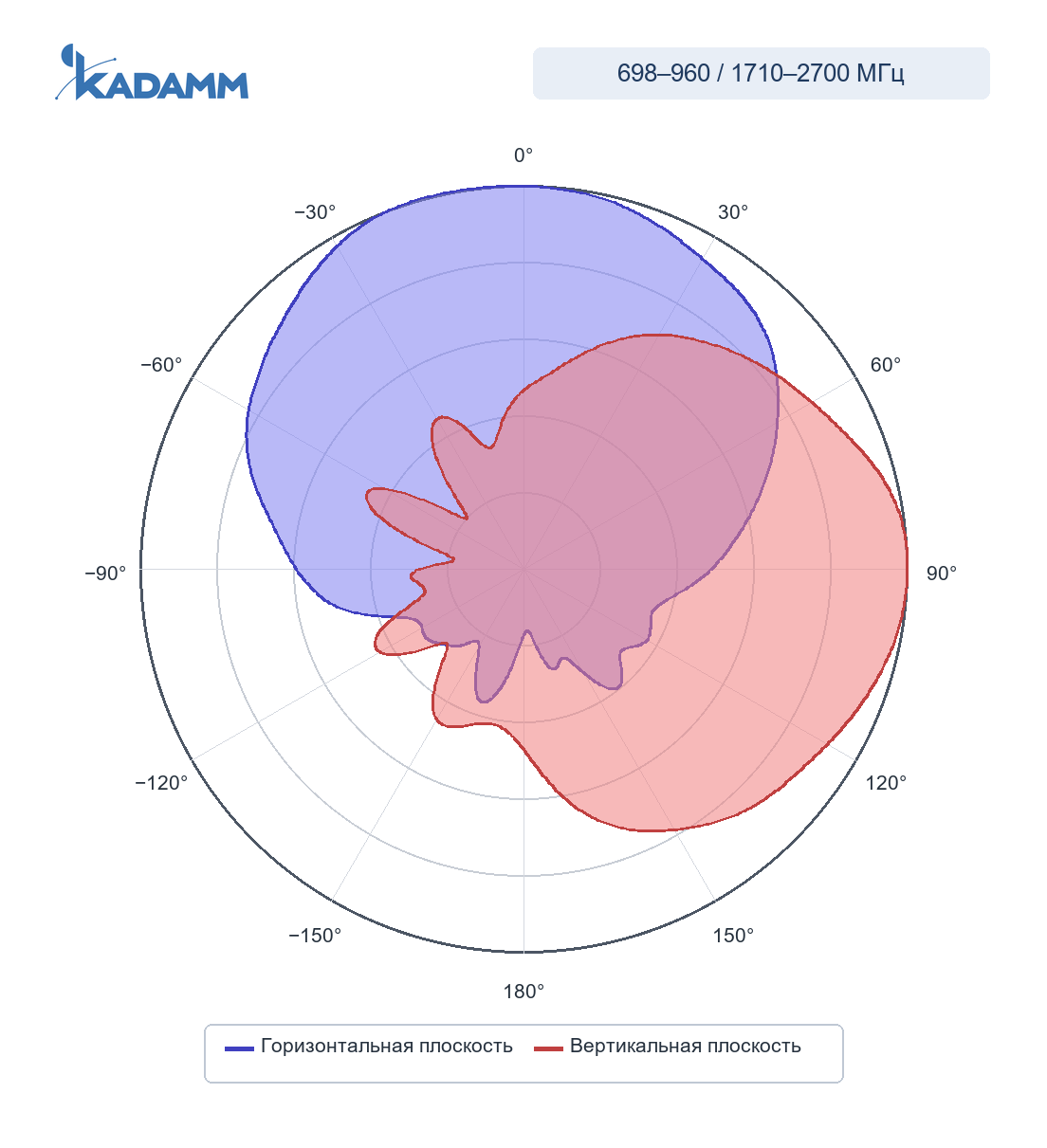

1710–2700 МГц, горизонтальная и вертикальная плоскостиГлавный лепесток по горизонтали 60–65°, по вертикали 60°, усиление в максимуме 7–7,5 дБи, задний лепесток ниже главного не менее чем на 10–15 дБ.

Ширина главного лепестка по уровню половинной мощности по горизонтали — 71°; по вертикали — 60–73°. Задний лепесток ослаблен не менее чем на 5–15 дБ относительно главного.

• IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение ≤−153 дБн для I-ATP7-698/2700A.
• IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATP7-698/2700A — розетка 4.3-10 или N (IEC 61169-54).
• 3GPP TS 36.101 и 38.101-1 — полосы I-ATP7-698/2700A покрывают 10 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP7-698/2700A в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP7-698/2700A подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 7,5 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 7,5 = 20,5 дБм, то есть около 112 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 1699 МГц (середина полосы 698–2700 МГц): L = 32,45 + 20·lg 1699 + 20·lg 0,02 = 63,1 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 20,5 − 63,1 = −42,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.

Сети и службы в полосах I-ATP7-698/2700A:

Перед заказом KADAMM I-ATP7-698/2700A сверьте с проектом:

• Частоты оборудования — внутри 698–2700 МГц
• Мощность на порт — не выше 100 Вт
• Разъёмы — 1×4.3-10
• Опора и крепление — на стену
• Климат площадки — в пределах −40…+70 °C

• Крепление I-ATP7-698/2700A — на стену.
• I-ATP7-698/2700A ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 71° задаёт ширину полосы покрытия.
• Разъёмы — розетка 4.3-10 или N (IEC 61169-54), выведены снизу.
• Внутри здания герметизация разъёмов I-ATP7-698/2700A не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
