Направленная антенна для помещений: 380–470 / 698–960 / 1710–2700 МГц, усиление 4 ± 1 / 5 ± 1 / 7 ± 1 дБи, луч 100 ± 15° / 90 ± 10° / 75 ± 10°.
Что представляет собой антенна

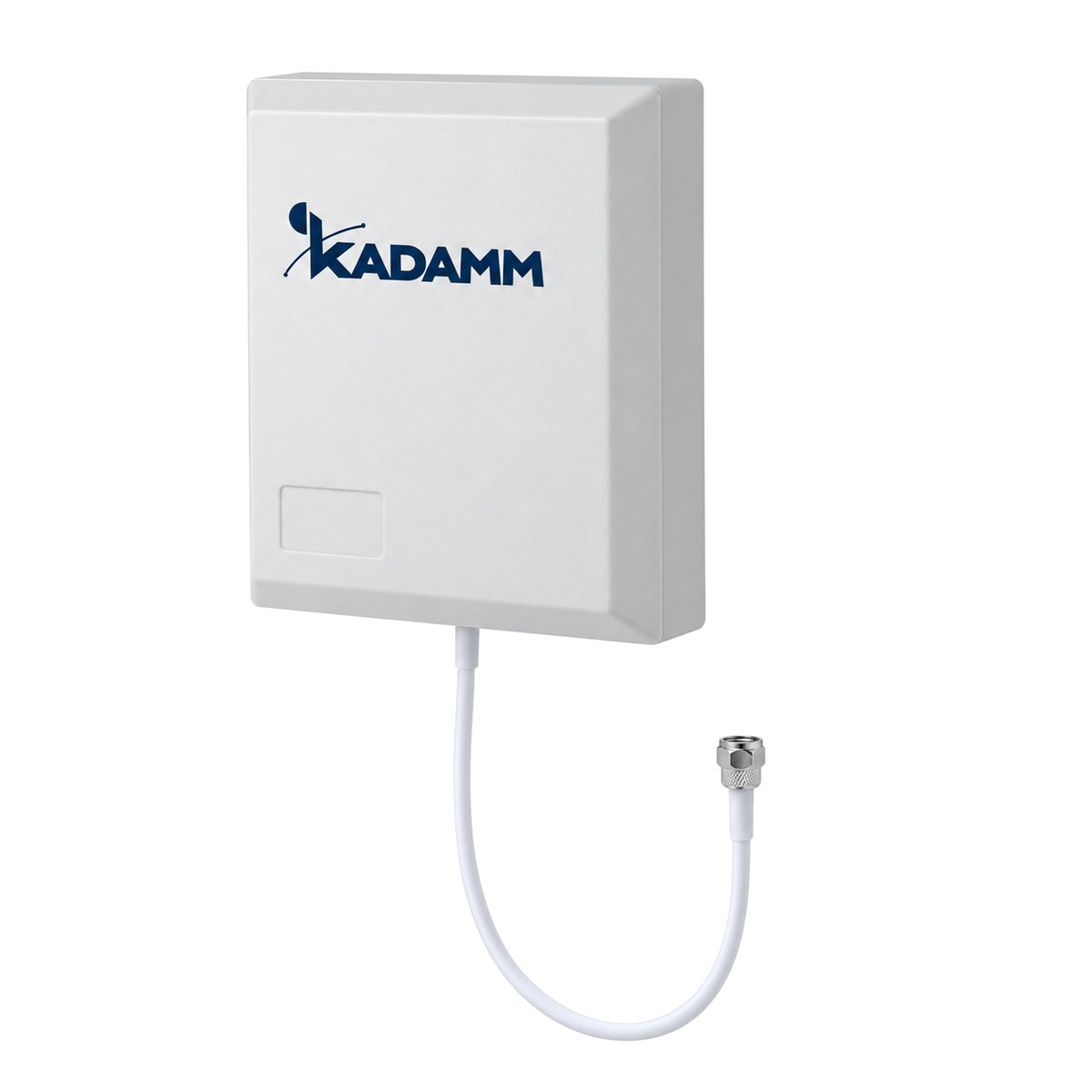

KADAMM I-ATP5-380/2700 — направленная антенна для помещений диапазона 380–470 / 698–960 / 1710–2700 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 100 ± 15° / 90 ± 10° / 75 ± 10°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,5 / ≤1,8 / ≤1,8; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 300 × 190 × 120 мм; масса 1,5 кг; радом — abs-пластик; рабочая температура −40…+60 °C.
Разъём — 1×4.3-10, расположение — снизу. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 380–2700 МГц, у I-ATP5-380/4000 — 380–4000 МГц
- Луч по горизонтали 100°, у I-ATP5-380/4000 — 95°
- Разъём 4.3-10, у I-ATP5-380/4000 — N
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

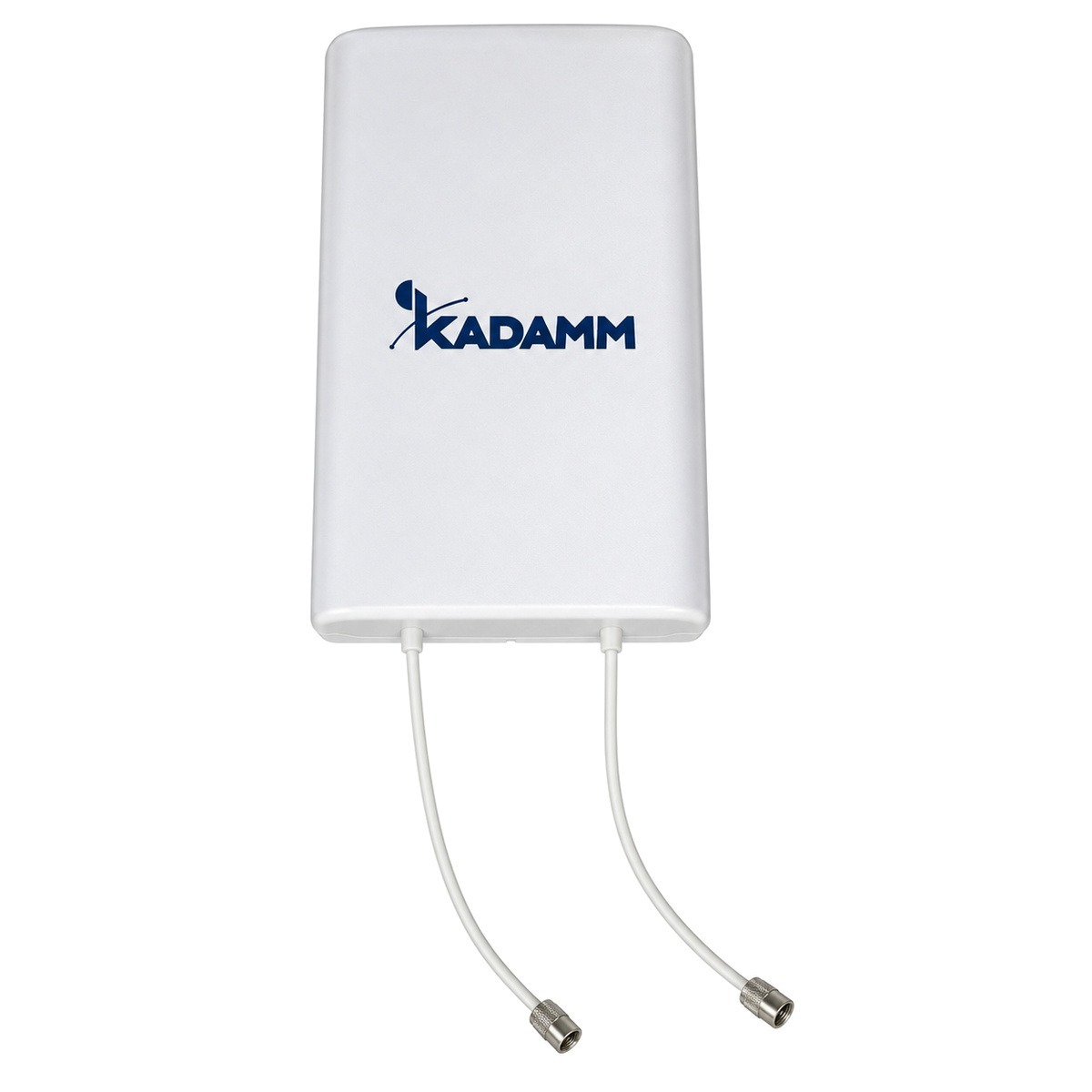

- Полосы 380–2700 МГц, у I-ATP5-6927M12 — 698–2700 МГц
- 1 порт, у I-ATP5-6927M12 — 2
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

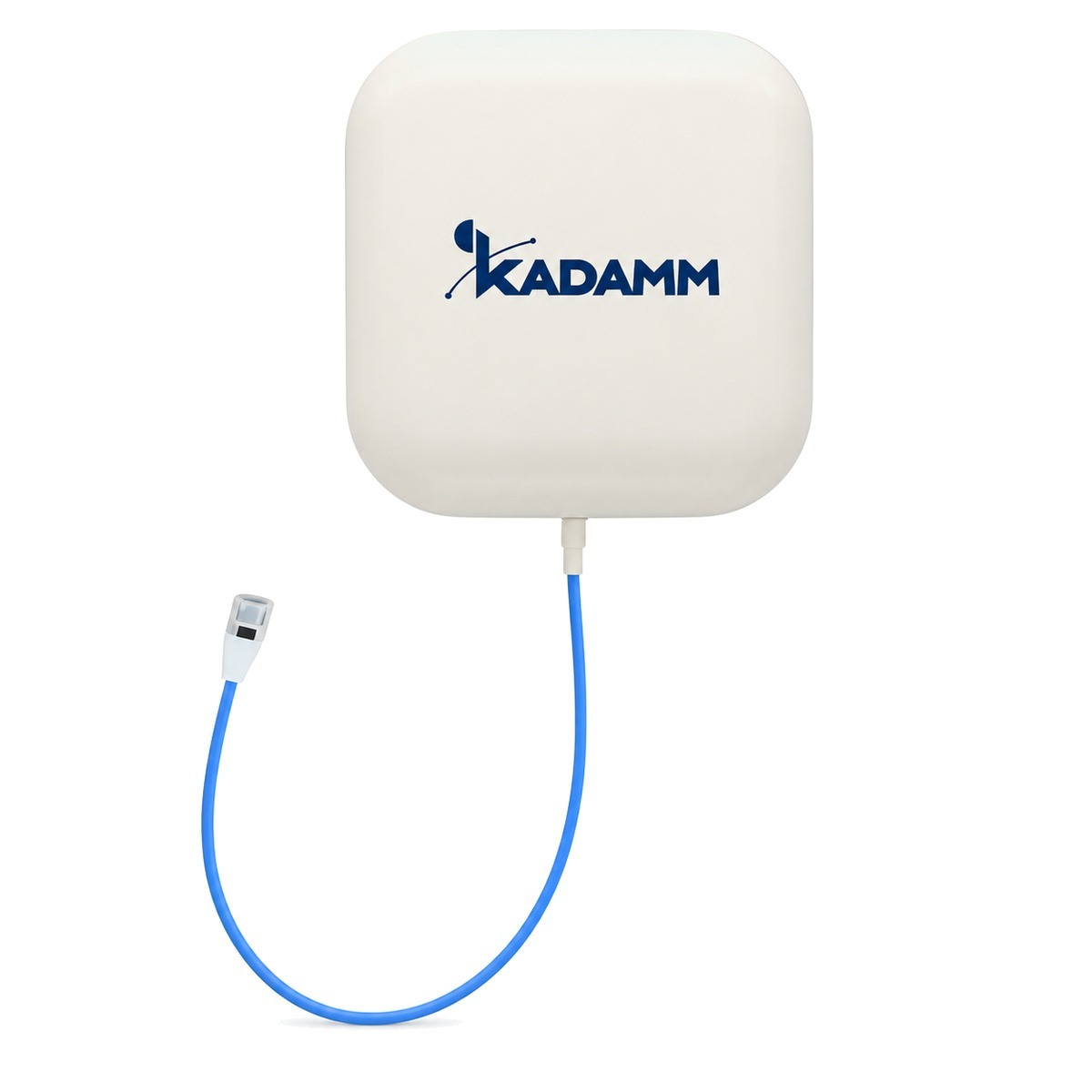

- Полосы 380–2700 МГц, у I-ATP7-698/2700A — 698–2700 МГц
- Усиление 7 дБи, у I-ATP7-698/2700A — 7,5 дБи (меньше на 0,5 дБ)
- Луч по горизонтали 100°, у I-ATP7-698/2700A — 71°
- Габариты 300 × 190 × 120 мм, у I-ATP7-698/2700A — 180 × 170 × 60 мм
- Тяжелее на 1,1 кг (1,5 кг и 0,40 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP5-380/2700 с запасом по краям.
Значение I-ATP5-380/2700 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 100°; по ней видно, какой сектор закрывает I-ATP5-380/2700.
Согласование I-ATP5-380/2700 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через I-ATP5-380/2700 идут несколько мощных несущих разных операторов.
Предел на один порт I-ATP5-380/2700.
Как читать характеристики
Электрические характеристики
| Параметр | 380–470 МГц | 698–960 МГц | 1710–2700 МГц |
|---|---|---|---|
| Диапазон частот | 380–470 / 698–960 / 1710–2700 МГц | ||
| Коэффициент усиления, дБи | 4 ± 1 | 5 ± 1 | 7 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 100 ± 15° | 90 ± 10° | 75 ± 10° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 90 ± 10° | 80 ± 10° | 70 ± 10° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥10 | ≥10 | ≥12 |
| Поляризация | Вертикальная | ||
| КСВН | ≤2,5 | ≤1,8 | ≤1,8 |
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | / −140 (2 × 43 дБм) | ||
| Входное сопротивление | 50 Ом | ||
| Максимальная мощность на порт (при 50 °C) | 50 Вт | ||
| Грозозащита | Заземление по постоянному току | ||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка 4.3-10, кабель 141, 300 мм (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 300 × 190 × 120 мм |
| Размеры упаковки | 450 × 250 × 180 мм |
| Масса антенны | 1,5 кг |
| Масса в упаковке | 3,5 кг |
| Материал радома | ABS-пластик |
| Цвет радома | Белый |
| Рабочая температура | −40…+60 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение / −140 (2 × 43 дБм) для I-ATP5-380/2700.
- IEC 61169-54 — компактные разъёмы 4.3-10 с низкой собственной интермодуляцией; у I-ATP5-380/2700 — розетка 4.3-10, кабель 141, 300 мм (IEC 61169-54).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP5-380/2700 покрывают 11 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP5-380/2700 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP5-380/2700 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 7 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 7 = 20 дБм, то есть около 100 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 1540 МГц (середина полосы 380–2700 МГц): L = 32,45 + 20·lg 1540 + 20·lg 0,02 = 62,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 20 − 62,2 = −42,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP5-380/2700:
Перед заказом KADAMM I-ATP5-380/2700 сверьте с проектом:
- Частоты оборудования — внутри 380–2700 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×4.3-10
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATP5-380/2700 ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 100° задаёт ширину полосы покрытия.
- Разъёмы — розетка 4.3-10, кабель 141, 300 мм (IEC 61169-54), выведены снизу.
- Внутри здания герметизация разъёмов I-ATP5-380/2700 не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATP5-380/2700
- Монтажный комплект
Упаковка 450 × 250 × 180 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP5-380/2700 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP5-380/2700 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP5-380/2700 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP5-380/2700 | KADAMM I-ATP5-380/4000 | KADAMM I-ATP5-6927M12 | KADAMM I-ATP7-698/2700A |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 380–2700 МГц | 380–4000 МГц | 698–2700 МГц | 698–2700 МГц |
| Усиление | 7 дБи | 7 дБи | 7 дБи | 7,5 дБи |
| Луч по горизонтали | 100° | 95° | — | 71° |
| Поляризация | Вертикальная | Вертикальная | ±45° | Вертикальная |
| Порты | 1 | 1 | 2 | 1 |
| Габариты | 300 × 190 × 120 мм | — | — | 180 × 170 × 60 мм |
| Масса | 1,5 кг | — | — | 0,40 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
