Направленная антенна для помещений: 380–470 / 698–960 / 1710–2700 / 3300–4000 МГц, усиление 4 / 5 / 7 / 7 дБи, луч 150° / 90° / 75° / 65°.
Что представляет собой антенна

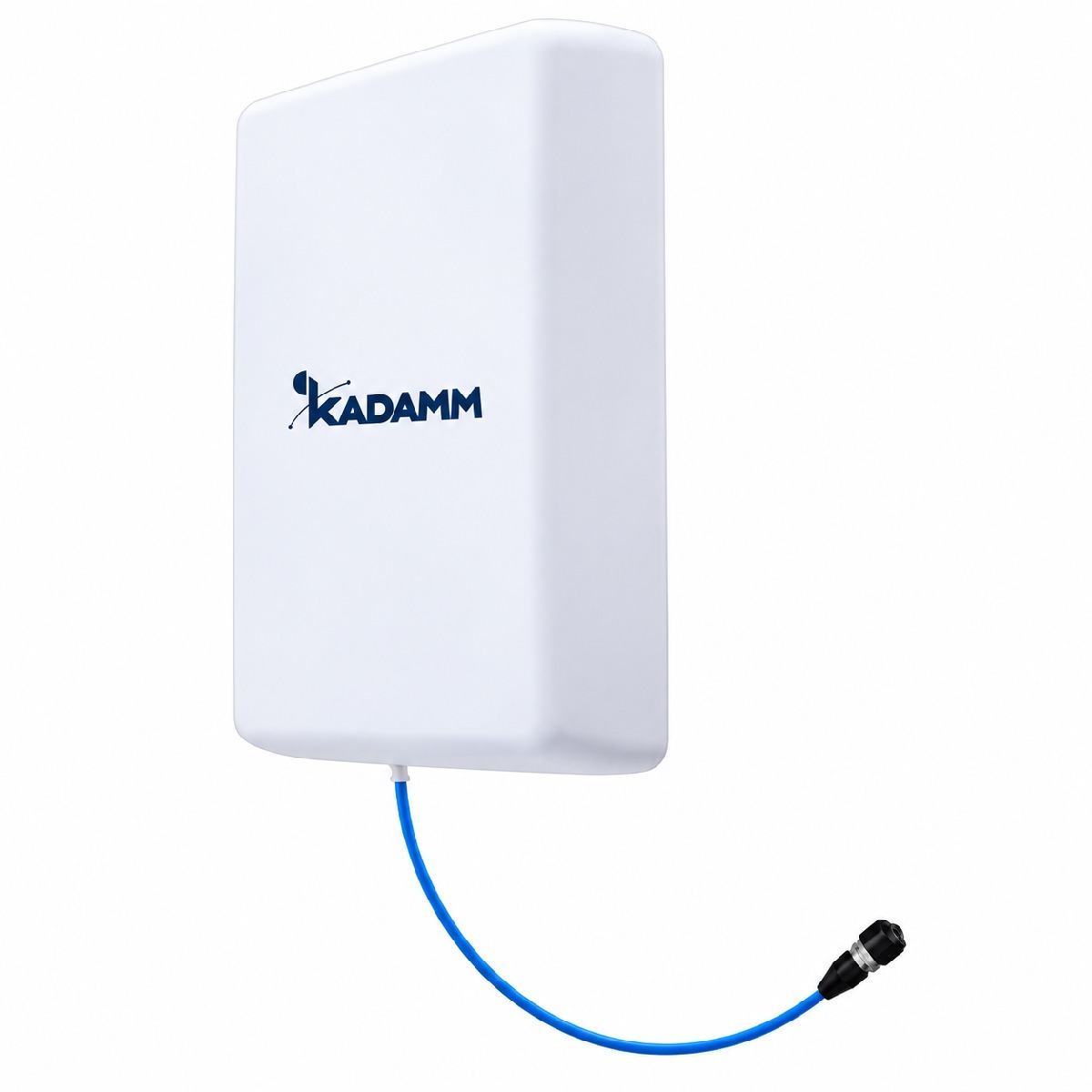

KADAMM I-ATP5-380/4000 — направленная антенна для помещений диапазона 380–470 / 698–960 / 1710–2700 / 3300–4000 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора сектором 150° / 90° / 75° / 65°.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 3,0 / ≤2,0 / ≤2,0 / ≤2,0. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 380–4000 МГц, у I-ATP5-380/2700 — 380–2700 МГц
- Луч по горизонтали 95°, у I-ATP5-380/2700 — 100°
- Разъём N, у I-ATP5-380/2700 — 4.3-10
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 380–4000 МГц, у I-ATP8-380/3800S — 380–3800 МГц
- Усиление 7 дБи, у I-ATP8-380/3800S — 8 дБи (меньше на 1 дБ)
- Разъём N, у I-ATP8-380/3800S — 4.3-10
KADAMM I-ATP8-380/3800S даёт больше усиления; у KADAMM I-ATP5-380/4000 в пользу выбора — свой набор полос.
- Полосы 380–4000 МГц, у I-ATP5-6938M02 — 698–3800 МГц
- Луч по горизонтали 95°, у I-ATP5-6938M02 — 72°
- 1 порт, у I-ATP5-6938M02 — 2
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP5-380/4000 с запасом по краям.
Значение I-ATP5-380/4000 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Ширина по уровню −3 дБ в горизонтальной плоскости — 95°; по ней видно, какой сектор закрывает I-ATP5-380/4000.
Согласование I-ATP5-380/4000 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Важно, когда через I-ATP5-380/4000 идут несколько мощных несущих разных операторов.
Как читать характеристики
Электрические характеристики
| Параметр | 380–470 МГц | 698–960 МГц | 1710–2700 МГц | 3300–4000 МГц |
|---|---|---|---|---|
| Диапазон частот | 380–470 / 698–960 / 1710–2700 / 3300–4000 МГц | |||
| Коэффициент усиления, дБи | 4 | 5 | 7 | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 150° | 90° | 75° | 65° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 75° | 65° | 65° | 60° |
| КСВН | ≤3,0 | ≤2,0 | ≤2,0 | ≤2,0 |
| Поляризация | Вертикальная | |||
| Интермодуляция IM3 (2 × 43 дБм, IEC 62037) | −153 | |||
| Входное сопротивление | 50 Ом | |||
| Максимальная мощность на порт | уточняйте у менеджера | |||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N (IEC 61169-16) |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- IEC 62037 — методика измерения пассивной интермодуляции, по которой получено значение −153 дБн для I-ATP5-380/4000.
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP5-380/4000 — розетка N (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATP5-380/4000 покрывают 14 диапазонов — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP5-380/4000 в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP5-380/4000 подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 7 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 7 = 20 дБм, то есть около 100 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 2190 МГц (середина полосы 380–4000 МГц): L = 32,45 + 20·lg 2190 + 20·lg 0,02 = 65,3 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 20 − 65,3 = −45,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP5-380/4000:
Перед заказом KADAMM I-ATP5-380/4000 сверьте с проектом:
- Частоты оборудования — внутри 380–4000 МГц
- Разъёмы — 1×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATP5-380/4000 ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть — луч 95° задаёт ширину полосы покрытия.
- Разъёмы — розетка N (IEC 61169-16).
- Внутри здания герметизация разъёмов I-ATP5-380/4000 не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATP5-380/4000
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP5-380/4000 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP5-380/4000 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP5-380/4000 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

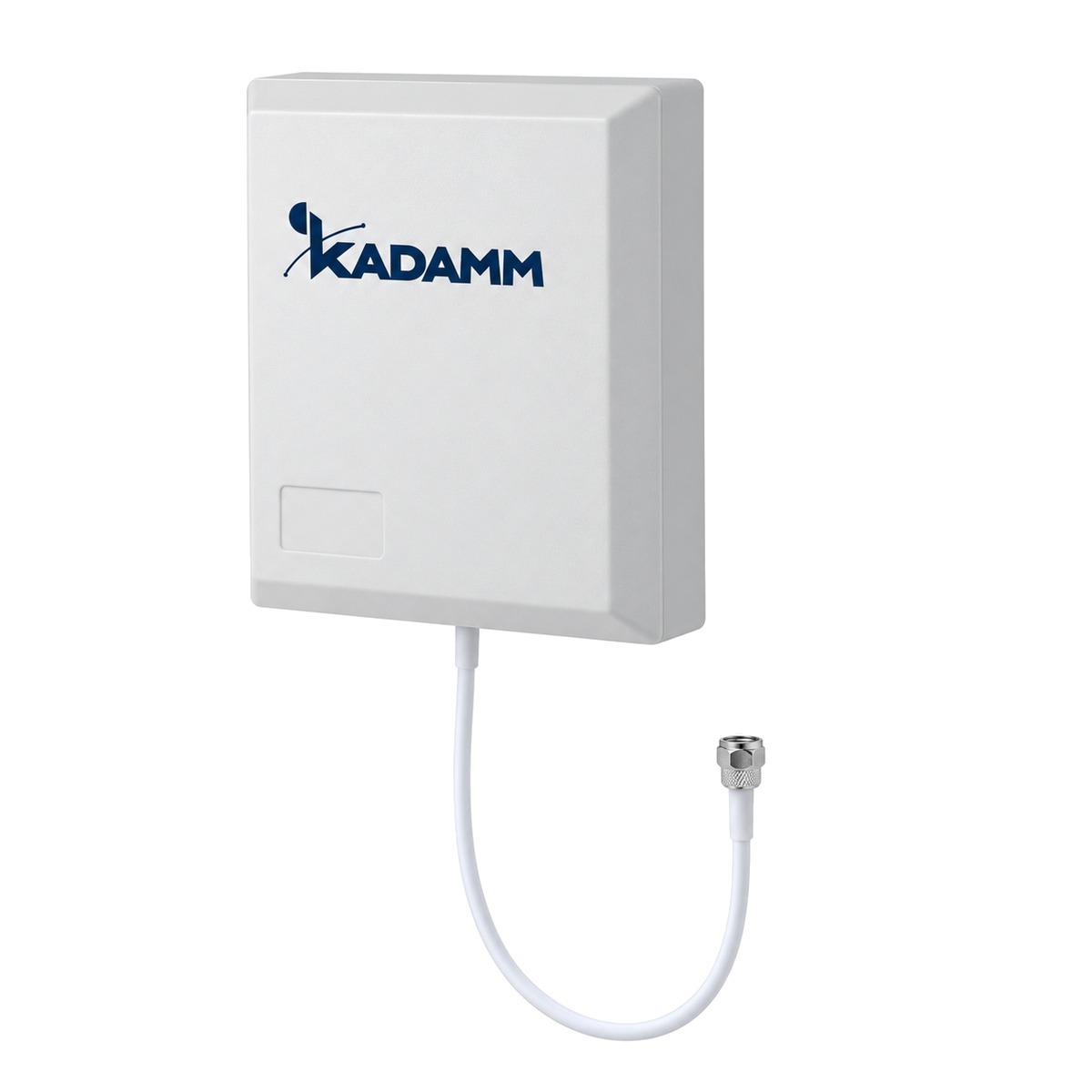

| Параметр | KADAMM I-ATP5-380/4000 | KADAMM I-ATP5-380/2700 | KADAMM I-ATP8-380/3800S | KADAMM I-ATP5-6938M02 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 380–4000 МГц | 380–2700 МГц | 380–3800 МГц | 698–3800 МГц |
| Усиление | 7 дБи | 7 дБи | 8 дБи | 7 дБи |
| Луч по горизонтали | 95° | 100° | — | 72° |
| Поляризация | Вертикальная | Вертикальная | — | ±45° |
| Порты | 1 | 1 | 1 | 2 |
| Габариты | — | 300 × 190 × 120 мм | 280 × 160 × 60 мм | 320 × 210 × 73 мм |
| Масса | — | 1,5 кг | — | 1,0 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
