Внутренняя панельная антенна: 698–3800 МГц, усиление 2 × 16 дБи.
Что представляет собой антенна

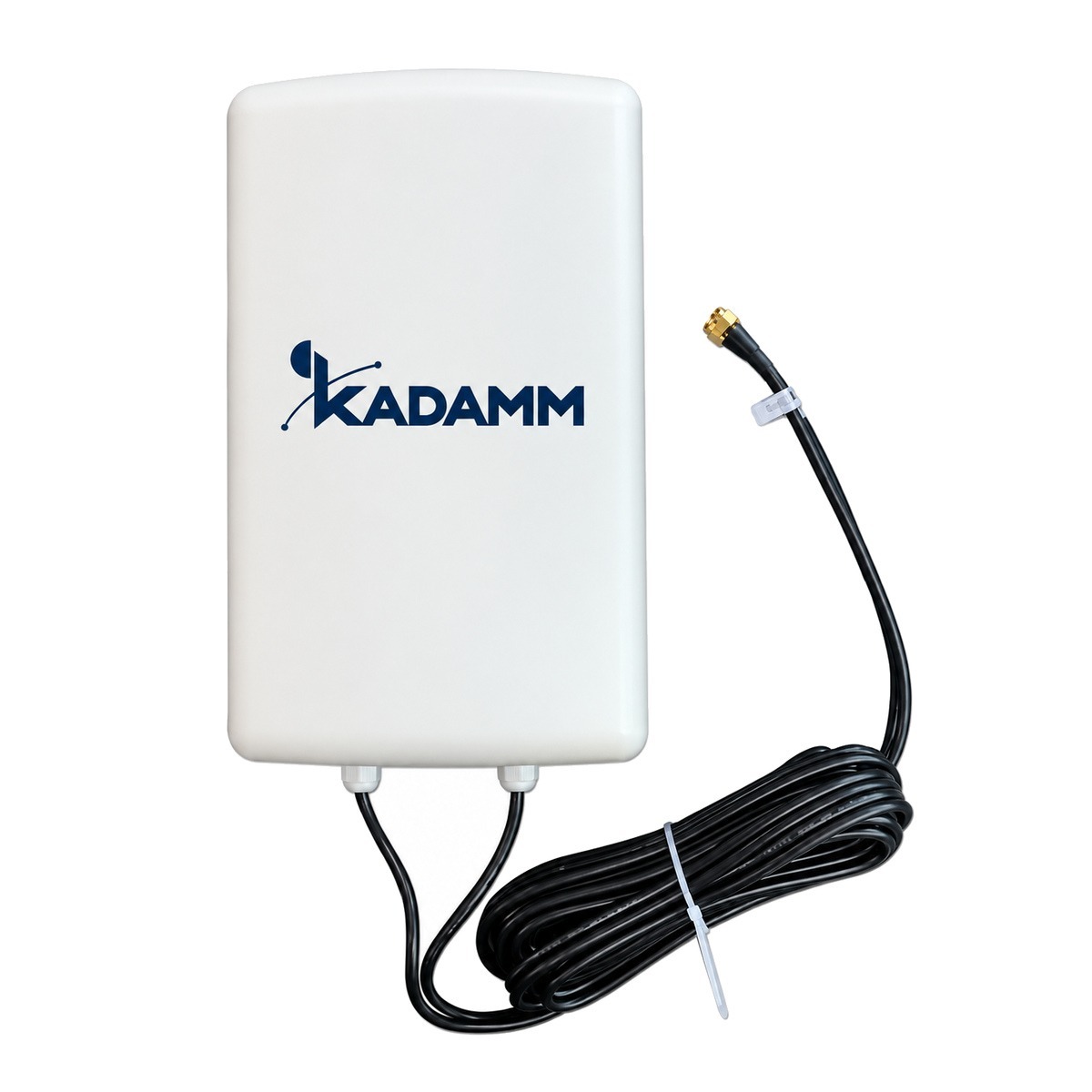

KADAMM I-ATP16-698/3800S — внутренняя панельная антенна диапазона 698–3800 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Электрические параметры тракта: волновое сопротивление 50 Ом. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 295 × 175 × 60 мм; масса 1 кг; крепление: настенное; рабочая температура −40…+70 °C.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 698–3800 МГц, у I-ATP-600/4000-S — 600–4000 МГц
- Усиление 16 дБи, у I-ATP-600/4000-S — 5–9 дБи (больше на 7 дБ)
У KADAMM I-ATP16-698/3800S больше усиление; KADAMM I-ATP-600/4000-S выбирают, если важен её набор полос.
- Полосы 698–3800 МГц, у I-ATO-380/4300-M — 380–4300 МГц
- Усиление 16 дБи, у I-ATO-380/4300-M — 2–4,5 дБи (больше на 11,5 дБ)
У KADAMM I-ATP16-698/3800S больше усиление; KADAMM I-ATO-380/4300-M выбирают, если важен её набор полос.
- Полосы 698–3800 МГц, у I-ATP-600/6000-M — 600–6000 МГц
- Усиление 16 дБи, у I-ATP-600/6000-M — 4–8,5 дБи (больше на 7,5 дБ)
У KADAMM I-ATP16-698/3800S больше усиление; KADAMM I-ATP-600/6000-M выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATP16-698/3800S с запасом по краям.
Значение I-ATP16-698/3800S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Крепление: настенное.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–3800 МГц |
| Коэффициент усиления | 2 × 16 дБи |
| Поляризация | круговая |
| Число портов | 1 порт |
| КСВН | уточняйте у менеджера |
| Максимальная мощность на порт | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | SMA (вилка) |
| Габариты | 295 × 175 × 60 мм |
| Масса | 1 кг |
| Крепление | настенное |
| Рабочая температура | −40…+70 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
| B42 / n78 | 3400–3600 | та же полоса | TDD | LTE и NR 3500 |
| B43 / n78 | 3600–3800 | та же полоса | TDD | LTE и NR 3700 |
| n78 | 3300–3800 | та же полоса | TDD | 5G NR 3,5 ГГц |
Стандарты
- ГОСТ Р 51318.22 — документ, на который ссылается техническое описание I-ATP16-698/3800S.
- IEC 60529 — документ, на который ссылается техническое описание I-ATP16-698/3800S.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP16-698/3800S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 16 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 16 = 29 дБм, то есть около 794 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 2249 МГц (середина полосы 698–3800 МГц): L = 32,45 + 20·lg 2249 + 20·lg 0,02 = 65,5 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 29 − 65,5 = −36,5 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP16-698/3800S:
Перед заказом KADAMM I-ATP16-698/3800S сверьте с проектом:
- Частоты оборудования — внутри 698–3800 МГц
- Опора и крепление — настенное
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление I-ATP16-698/3800S — настенное.
- Разъёмы — SMA (вилка).
- Внутри здания герметизация разъёмов I-ATP16-698/3800S не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATP16-698/3800S выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP16-698/3800S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP16-698/3800S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP16-698/3800S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP16-698/3800S | KADAMM I-ATP-600/4000-S | KADAMM I-ATO-380/4300-M | KADAMM I-ATP-600/6000-M |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–3800 МГц | 600–4000 МГц | 380–4300 МГц | 600–6000 МГц |
| Усиление | 16 дБи | 5–9 дБи | 2–4,5 дБи | 4–8,5 дБи |
| Поляризация | круговая | вертикальная | горизонтальная | по модели |
| Масса | 1 кг | по модели — см. таблицу | по модели — см. таблицу | по модели — см. таблицу |
| Страница | Эта модель | Открыть | Открыть | Открыть |
