Направленная антенна для помещений: 840–930 / 1160–1300 / 1550–1630 / 2400–2500 / 4900–5350 / 5640–6000 МГц, усиление 8–8,5 / 8 / 8 / 12,5 / 13,5 / 14 дБи.
Что представляет собой антенна

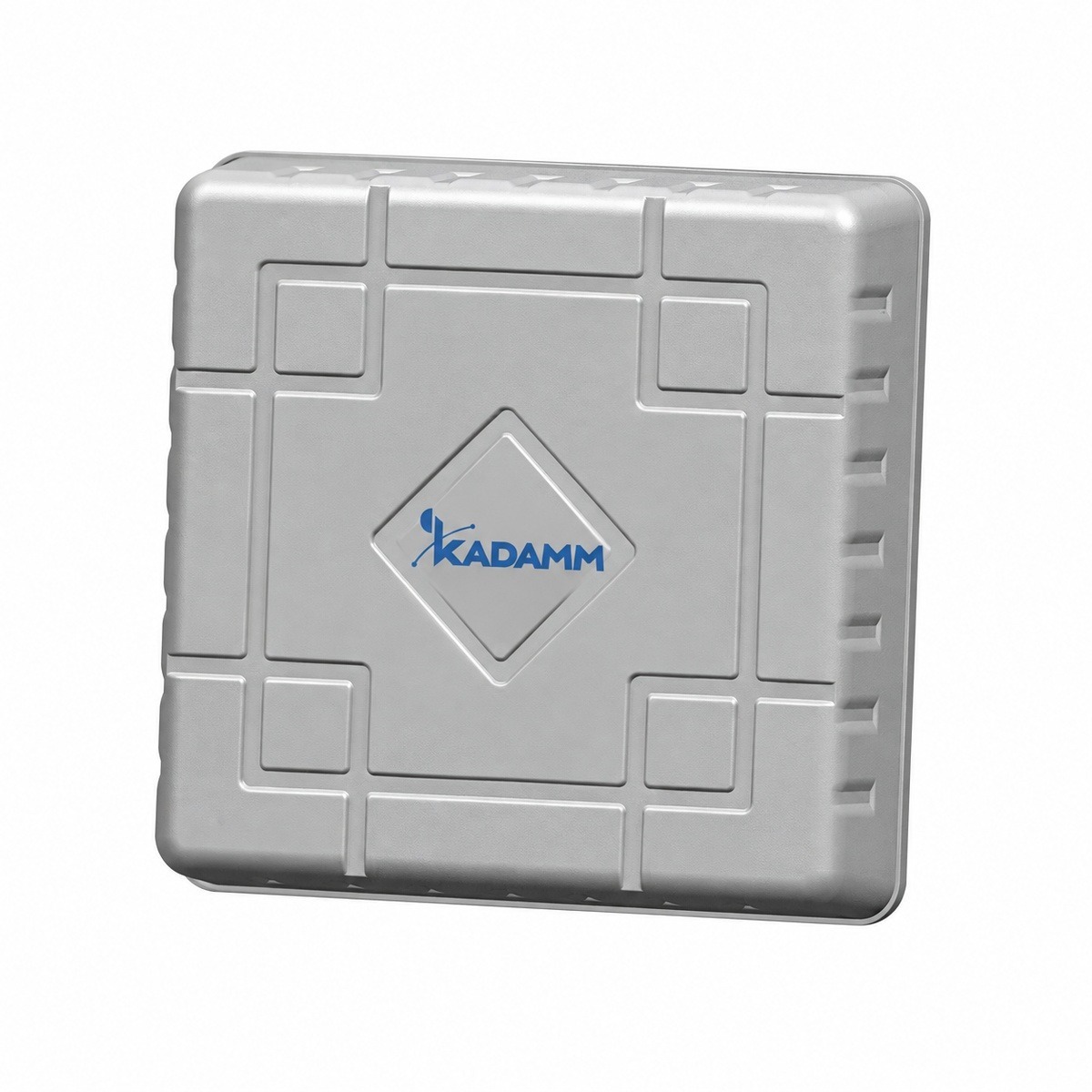

KADAMM I-ATP14-840/6000S — направленная антенна для помещений диапазона 840–930 / 1160–1300 / 1550–1630 / 2400–2500 / 4900–5350 / 5640–6000 МГц. Антенну крепят на стену, и она излучает в зал или вдоль коридора.
Направленная антенна выгоднее потолочной там, где зона узкая и длинная — коридоры, склады со стеллажами, тоннели, лифтовые шахты, паркинги: энергия идёт вдоль зоны, и антенн нужно меньше.
Антенна многодиапазонная — через неё работают все операторы и диапазоны DAS.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,5 (840–2500 МГц), ≤2 (4900–6000 МГц); допустимая мощность 100 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры 457 × 457 × 120 мм; масса 5 кг; радом — атмосферостойкий; рабочая температура −40…+60 °C.
Разъём — 7×N, расположение — сзади. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM

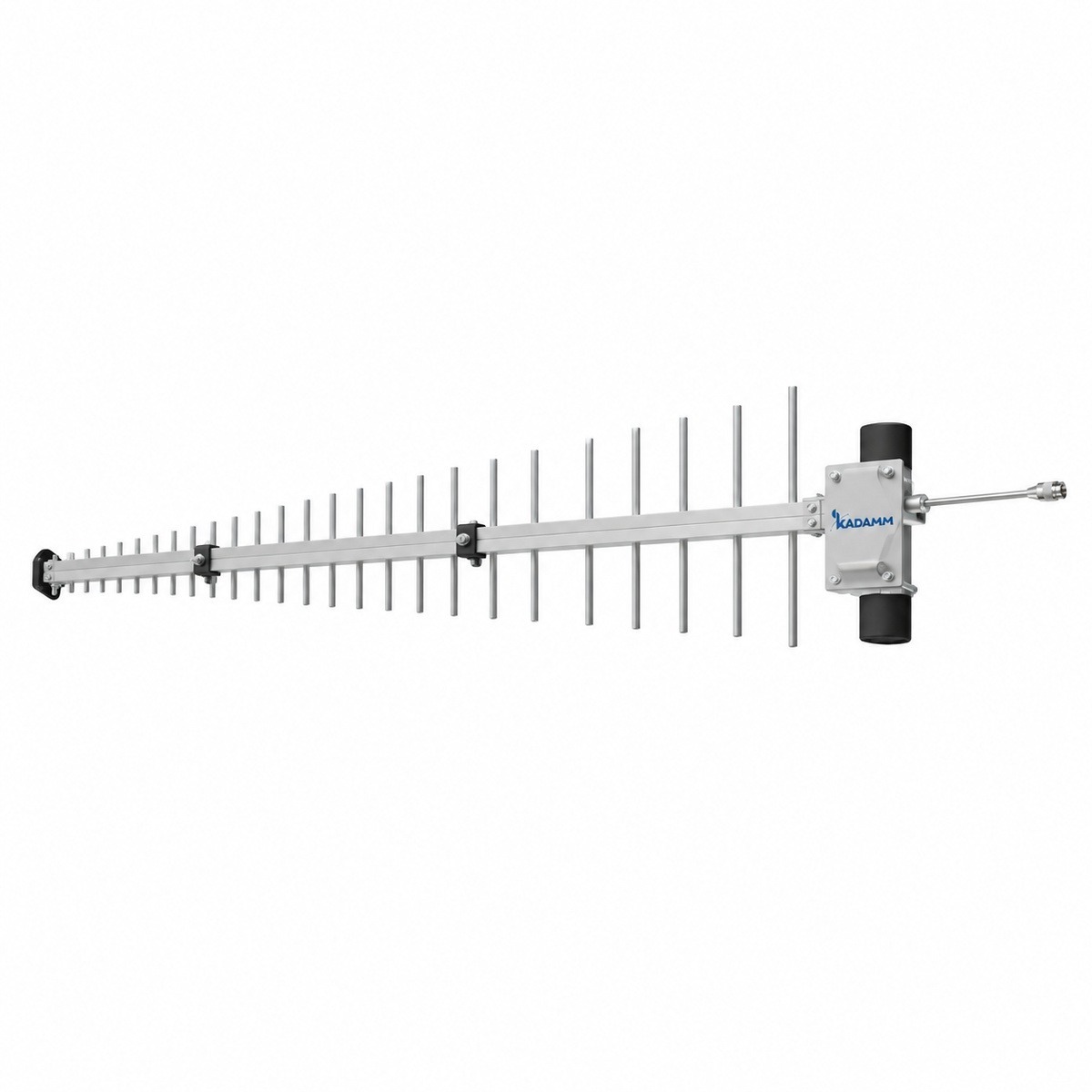

- Полосы 840–930, 1160–1300, 1550–1630, 2400–2500, 4900–5350 и 5640–6000 МГц, у I-ATP10-698/2700S — 698–960 и 1710–2700 МГц
- 7 портов, у I-ATP10-698/2700S — 1
- Габариты 457 × 457 × 120 мм, у I-ATP10-698/2700S — 1250 × 250 × 40 мм
- Тяжелее на 3,8 кг (5 кг и 1,2 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

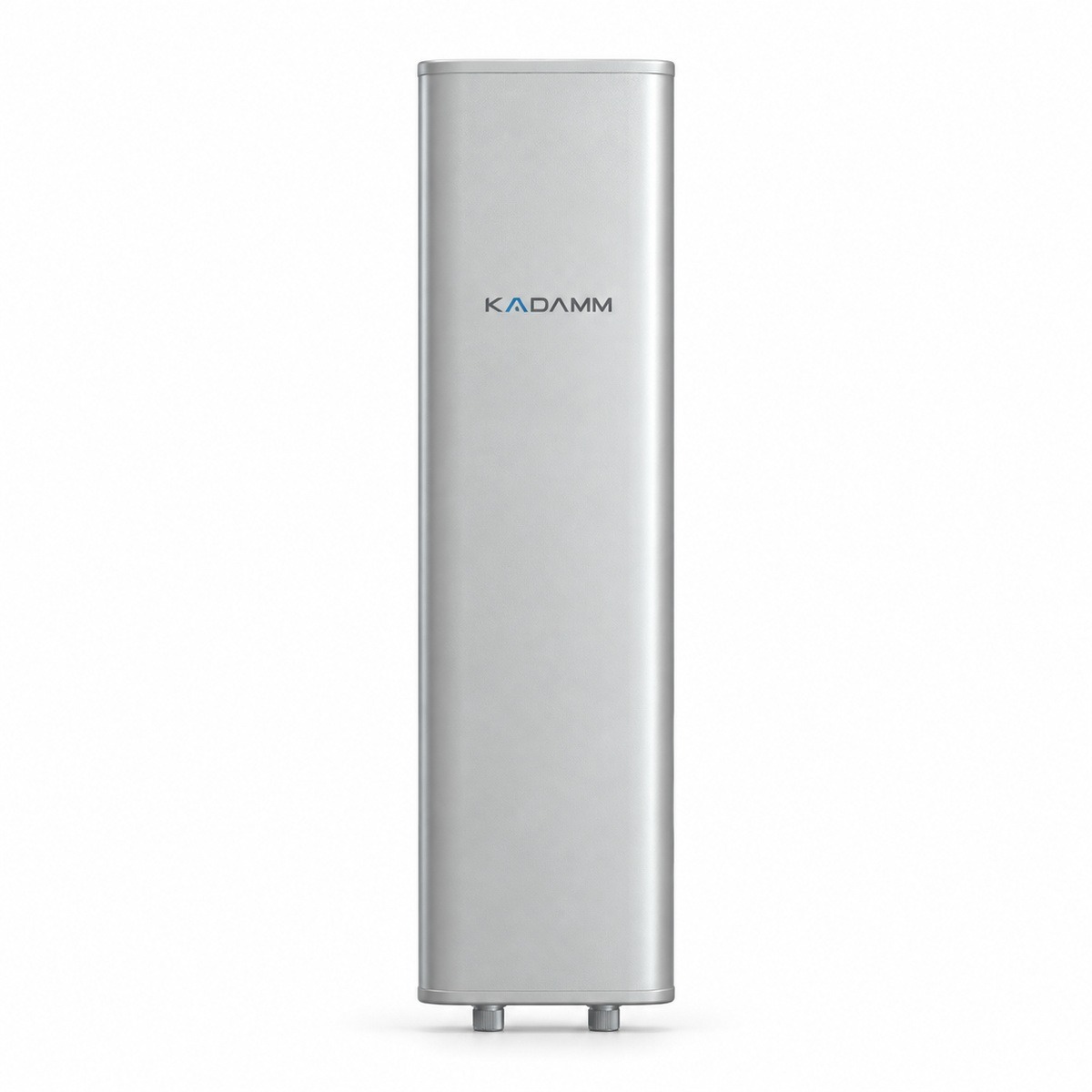

- Полосы 840–930, 1160–1300, 1550–1630, 2400–2500, 4900–5350 и 5640–6000 МГц, у I-ATP17-4720/4820M — 4720–4820 МГц
- Усиление 14 дБи, у I-ATP17-4720/4820M — 17 дБи (меньше на 3 дБ)
- 7 портов, у I-ATP17-4720/4820M — 4
- Габариты 457 × 457 × 120 мм, у I-ATP17-4720/4820M — 600 × 167 × 55 мм
- Тяжелее на 2,8 кг (5 кг и 2,2 кг)
KADAMM I-ATP17-4720/4820M даёт больше усиления; у KADAMM I-ATP14-840/6000S в пользу выбора — свой набор полос.
- Полосы 840–930, 1160–1300, 1550–1630, 2400–2500, 4900–5350 и 5640–6000 МГц, у I-ATP9-698/6000M4 — 698–6000 МГц
- Усиление 14 дБи, у I-ATP9-698/6000M4 — 9 дБи (больше на 5 дБ)
- 7 портов, у I-ATP9-698/6000M4 — 4
- Габариты 457 × 457 × 120 мм, у I-ATP9-698/6000M4 — 390 × 280 × 70 мм
У KADAMM I-ATP14-840/6000S больше усиление; KADAMM I-ATP9-698/6000M4 выбирают, если важен её набор полос.
Конструкция и материалы
Ключевые особенности
Отдельные входы I-ATP14-840/6000S.
Значение I-ATP14-840/6000S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATP14-840/6000S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATP14-840/6000S.
Как читать характеристики
Электрические характеристики
| Параметр | 840–930 МГц | 1160–1300 МГц | 1550–1630 МГц | 2400–2500 МГц | 4900–5350 МГц | 5640–6000 МГц |
|---|---|---|---|---|---|---|
| Диапазон частот | 840–930 / 1160–1300 / 1550–1630 / 2400–2500 / 4900–5350 / 5640–6000 МГц | |||||
| Коэффициент усиления, дБи | 8–8,5 | 8 | 8 | 12,5 | 13,5 | 14 |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 50–85° | 55° | 55° | 22° | 25° | 25° |
| Поляризация | Две линейные (V+H) | |||||
| КСВН | ≤1,5 (840–2500 МГц), ≤2 (4900–6000 МГц) | |||||
| Входное сопротивление | 50 Ом | |||||
| Максимальная мощность на порт | 100 Вт | |||||
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | 7 × розетка N (IEC 61169-16) |
| Расположение разъёмов | Сзади |
| Размеры (В × Ш × Г) | 457 × 457 × 120 мм |
| Размеры упаковки | 550 × 510 × 180 мм |
| Масса антенны | 5 кг |
| Материал радома | атмосферостойкий |
| Рабочая температура | −40…+60 °C |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATP14-840/6000S — 7 × розетка N (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATP14-840/6000S в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATP14-840/6000S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 14 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 14 = 27 дБм, то есть около 501 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 885 МГц (середина полосы 840–930 МГц): L = 32,45 + 20·lg 885 + 20·lg 0,02 = 57,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 27 − 57,4 = −30,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Внутренние направленные антенны ставят в коридорах, залах, на складах, в тоннелях, лифтовых шахтах и на паркингах — в DAS.
Сети и службы в полосах I-ATP14-840/6000S:
Перед заказом KADAMM I-ATP14-840/6000S сверьте с проектом:
- Частоты оборудования — внутри 840–930, 1160–1300, 1550–1630, 2400–2500, 4900–5350 и 5640–6000 МГц
- Мощность на порт — не выше 100 Вт
- Разъёмы — 7×N
- Климат площадки — в пределах −40…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATP14-840/6000S ставят на стену или под потолок и направляют вдоль помещения, которое нужно покрыть.
- Разъёмы — 7 × розетка N (IEC 61169-16), выведены сзади.
- В помещении разъёмы I-ATP14-840/6000S не герметизируют; кабель закрепляют так, чтобы он не тянул и не изгибал разъём.
Комплект поставки
- Антенна КАДАММ I-ATP14-840/6000S
- Монтажный комплект
Упаковка 550 × 510 × 180 мм.
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATP14-840/6000S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATP14-840/6000S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATP14-840/6000S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATP14-840/6000S | KADAMM I-ATP10-698/2700S | KADAMM I-ATP17-4720/4820M | KADAMM I-ATP9-698/6000M4 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 840–930, 1160–1300, 1550–1630, 2400–2500, 4900–5350 и 5640–6000 МГц | 698–960 и 1710–2700 МГц | 4720–4820 МГц | 698–6000 МГц |
| Усиление | 14 дБи | 14 дБи | 17 дБи | 9 дБи |
| Луч по горизонтали | — | 55° | 65° | 50–90° |
| Поляризация | Две линейные (V+H) | Вертикальная | ±45° | Две линейные (V+H) |
| Порты | 7 | 1 | 4 | 4 |
| Габариты | 457 × 457 × 120 мм | 1250 × 250 × 40 мм | 600 × 167 × 55 мм | 390 × 280 × 70 мм |
| Масса | 5 кг | 1,2 кг | 2,2 кг | уточняйте у менеджера |
| Страница | Эта модель | Открыть | Открыть | Открыть |
