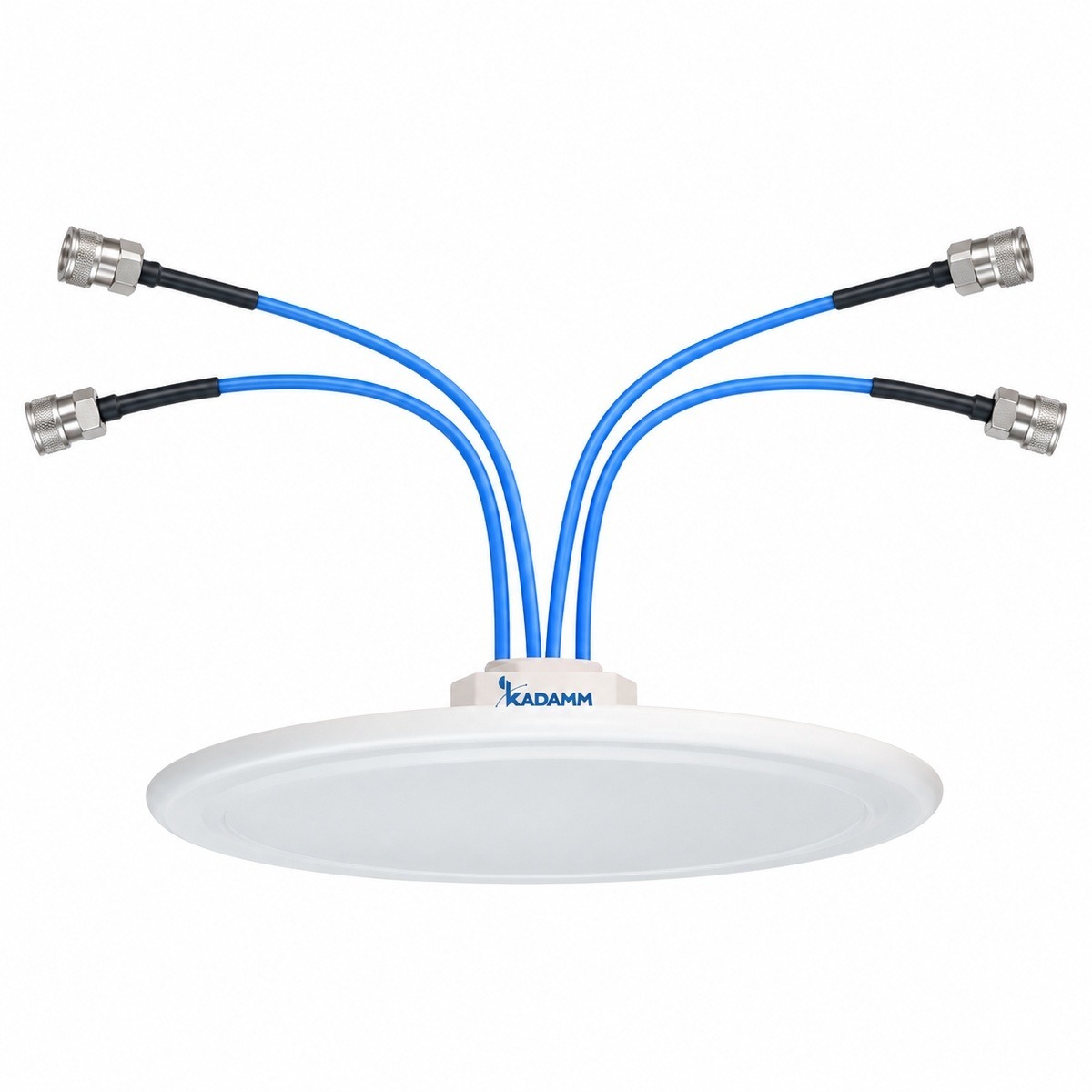

Модель KADAMM I-ATO5-3300/4000M: потолочная всенаправленная антенна для помещений, 3300–4000 МГц, усиление 5 дБи, 4 порта.
О модели
Полоса 3300–4000 МГц у KADAMM I-ATO5-3300/4000M перекрывает 5G NR 3,5 ГГц — на этих частотах модель и применяют. Усиление 5 дБи у KADAMM I-ATO5-3300/4000M — широкая диаграмма и ровное покрытие вблизи точки установки. По горизонтали KADAMM I-ATO5-3300/4000M светит на 360°, выделенного направления нет.
Поляризация — горизонтальная. У KADAMM I-ATO5-3300/4000M 4 разъёма: к одной панели подключаются несколько радиомодулей или ветвей MIMO. Разъёмы: 4×4.3-10.
Габариты — по исполнению (см. таблицу «Исполнения»), масса 0,7–0,8 кг. Крепление: Ø3300–4000 мм. Работает при температуре −40…+60 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 3300–4000 МГц |
| Коэффициент усиления, дБи | 5 ± 1 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 360° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Поляризация | Горизонтальная |
| КСВН | ≤1,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Исполнения
| Артикул | Длина / габариты, мм | Масса, кг |
|---|---|---|
| KADAMM I-ATO5-3300/4000M | Ø178×8 | 0,8 |
| KADAMM I-ATO5-3300/4000M-2 | Ø250×8 | 0,7 |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | 4 × розетка 4.3-10 или N (IEC 61169-54) |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Размеры упаковки | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,7–0,8 кг |
| Материал радома | ABS-пластик |
| Рабочая температура | −40…+60 °C |
| Крепление на трубу | Ø3300–4000 мм |
Вопросы по модели
Рабочий диапазон I-ATO5-3300/4000M — 3300–4000 МГц.
Коэффициент усиления I-ATO5-3300/4000M — 5 дБи. Ширина луча по горизонтали — 360°.
У I-ATO5-3300/4000M — 4×4.3-10. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление I-ATO5-3300/4000M: Ø3300–4000 мм. Габариты по исполнению (см. таблицу «Исполнения»), масса 0,7–0,8 кг.
Техническое описание I-ATO5-3300/4000M и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
