Потолочная всенаправленная антенна для помещений: 400–490 МГц, усиление 2,15 дБи.
Что представляет собой антенна

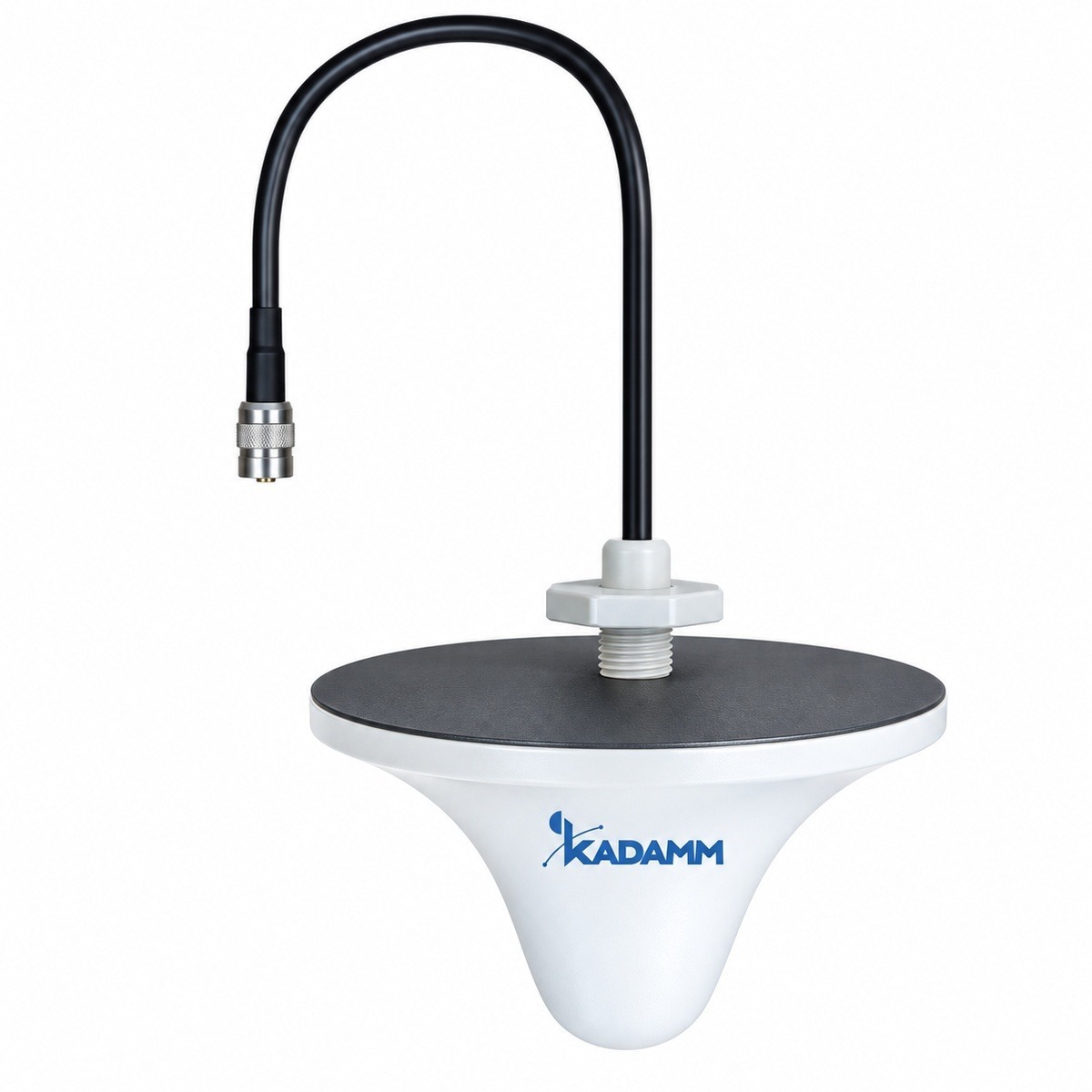

KADAMM I-ATO2-400/490S — потолочная всенаправленная антенна для помещений диапазона 400–490 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Усиление антенны — 2,15 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 1,8; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: масса 0,2–0,25 кг.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 400–490 МГц, у I-ATO2-350/2700S — 350–450, 698–960 и 1710–2700 МГц
- Габариты по исполнению (см. таблицу «Исполнения»), у I-ATO2-350/2700S — (Ø320 × 175) ± 2 мм
- Легче на 0,4 кг (0,2–0,25 кг и 0,6 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 400–490 МГц, у I-ATO2-134/173S — 134–173 МГц
- Габариты по исполнению (см. таблицу «Исполнения»), у I-ATO2-134/173S — Ø180 × 92 мм
- Легче на 0,12 кг (0,2–0,25 кг и 0,32 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 400–490 МГц, у I-ATO2-351/866S — 351–366 и 806–866 МГц
- Габариты по исполнению (см. таблицу «Исполнения»), у I-ATO2-351/866S — Ø190 × 125 мм
- Легче на 0,15 кг (0,2–0,25 кг и 0,35 кг)
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO2-400/490S с запасом по краям.
Значение I-ATO2-400/490S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATO2-400/490S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO2-400/490S.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 400–490 МГц |
| Коэффициент усиления, дБи | 2,15 |
| Поляризация | Вертикальная |
| КСВН | ≤1,8 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | по исполнению (см. таблицу «Исполнения») |
| Масса антенны | 0,2–0,25 кг |
Исполнения
| Артикул | Длина / габариты, мм | Масса, кг |
|---|---|---|
| KADAMM I-ATO2-400/490S | Ø186×81 | 0,2 |
| KADAMM I-ATO2-400/490S-2 | Ø165×94 | 0,25 |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B31 / n31 | 452,5–457,5 | 462,5–467,5 | FDD | LTE-450 |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO2-400/490S — розетка N или по заказу (IEC 61169-16).
- 3GPP TS 36.101 и 38.101-1 — полосы I-ATO2-400/490S покрывают 1 диапазон — список в разделе «Поддерживаемые диапазоны 3GPP».
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO2-400/490S в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO2-400/490S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 2,15 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 2,15 = 15,2 дБм, то есть около 33 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 445 МГц (середина полосы 400–490 МГц): L = 32,45 + 20·lg 445 + 20·lg 0,02 = 51,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 15,2 − 51,4 = −36,3 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO2-400/490S:
Перед заказом KADAMM I-ATO2-400/490S сверьте с проектом:
- Частоты оборудования — внутри 400–490 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATO2-400/490S крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — розетка N или по заказу (IEC 61169-16).
- Разъёмы I-ATO2-400/490S в помещении оставляют без герметизации, а кабель фиксируют, чтобы его вес не ложился на разъём.
Комплект поставки
- Антенна КАДАММ I-ATO2-400/490S
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO2-400/490S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO2-400/490S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO2-400/490S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATO2-400/490S | KADAMM I-ATO2-350/2700S | KADAMM I-ATO2-134/173S | KADAMM I-ATO2-351/866S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 400–490 МГц | 350–450, 698–960 и 1710–2700 МГц | 134–173 МГц | 351–366 и 806–866 МГц |
| Усиление | 2,15 дБи | 2 дБи | 2 дБи | 2 дБи |
| Луч по горизонтали | — | 360° | — | — |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | по исполнению (см. таблицу «Исполнения») | (Ø320 × 175) ± 2 мм | Ø180 × 92 мм | Ø190 × 125 мм |
| Масса | 0,2–0,25 кг | 0,6 кг | 0,32 кг | 0,35 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
