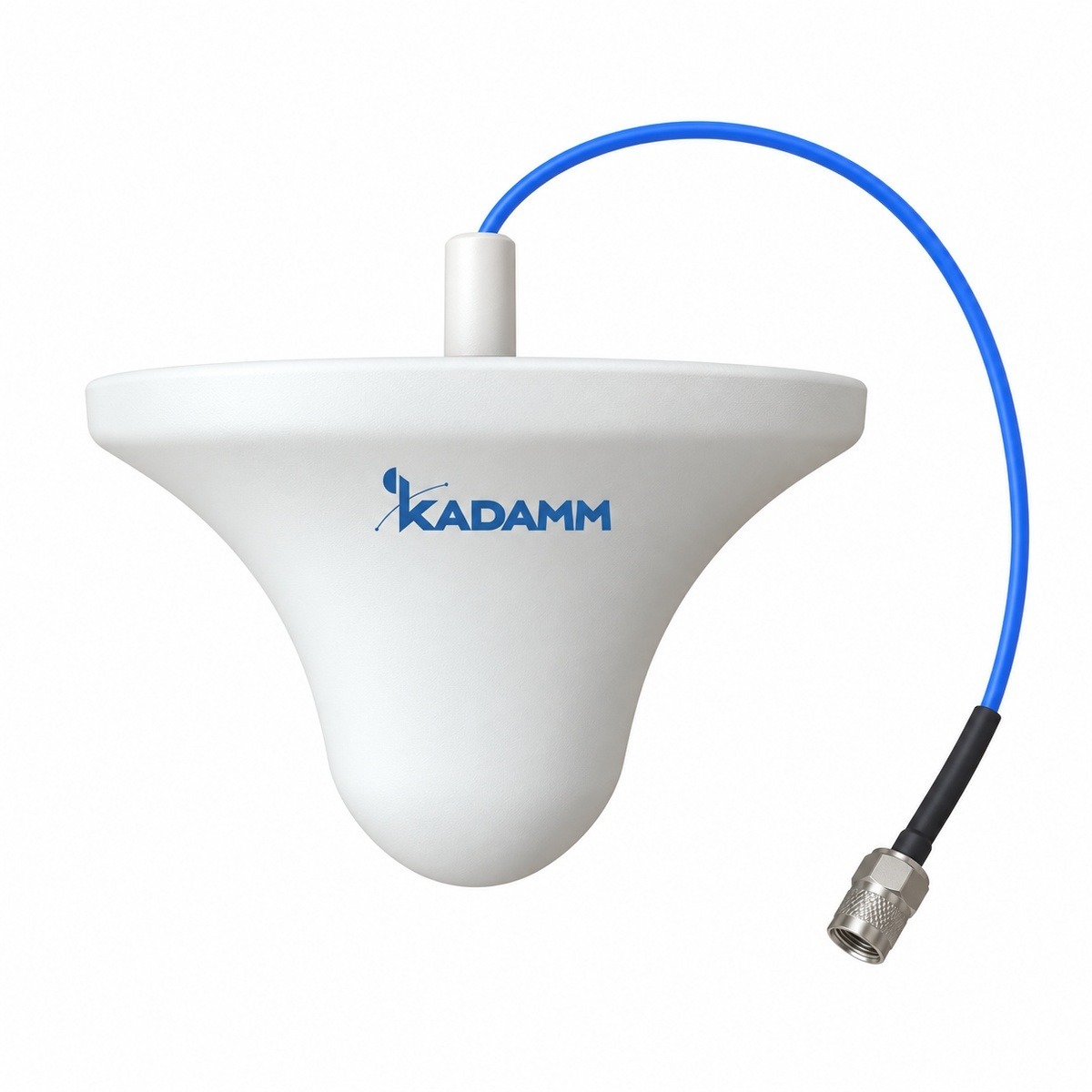

KADAMM I-ATO2-351/866S — потолочная антенна 351–866 МГц, 2 дБи

KADAMM I-ATO2-351/866S — потолочная всенаправленная антенна для помещений диапазона 351–366 / 806–866 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.

В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.

Антенна многодиапазонная: через неё работают все операторы и все диапазоны системы — от нижних до верхних частот.

Усиление антенны — 2 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.

Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,0; допустимая мощность 10 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.

Конструкция и условия работы: размеры Ø190 × 125 мм; масса 0,35 кг.

Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

• IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO2-351/866S — розетка N или по заказу (IEC 61169-16).
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO2-351/866S в таблицах выше.

1. Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO2-351/866S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 2 дБи.
2. ЭИИМ = P − L + G = 15 − 2 + 2 = 15 дБм, то есть около 32 мВт в направлении максимума.
3. Потери в свободном пространстве на 20 м при 358 МГц (середина полосы 351–366 МГц): L = 32,45 + 20·lg 358 + 20·lg 0,02 = 49,6 дБ.
4. Уровень на входе приёмника с антенной 0 дБи: 15 − 49,6 = −34,6 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.

Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.

Перед заказом KADAMM I-ATO2-351/866S сверьте с проектом:

• Частоты оборудования — внутри 351–366 и 806–866 МГц
• Мощность на порт — не выше 10 Вт
• Разъёмы — 1×N

• I-ATO2-351/866S крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
• Разъёмы — розетка N или по заказу (IEC 61169-16).
• Внутри здания герметизация разъёмов I-ATO2-351/866S не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
