Потолочная всенаправленная антенна для помещений: 134–173 МГц, усиление 2 дБи.
Что представляет собой антенна

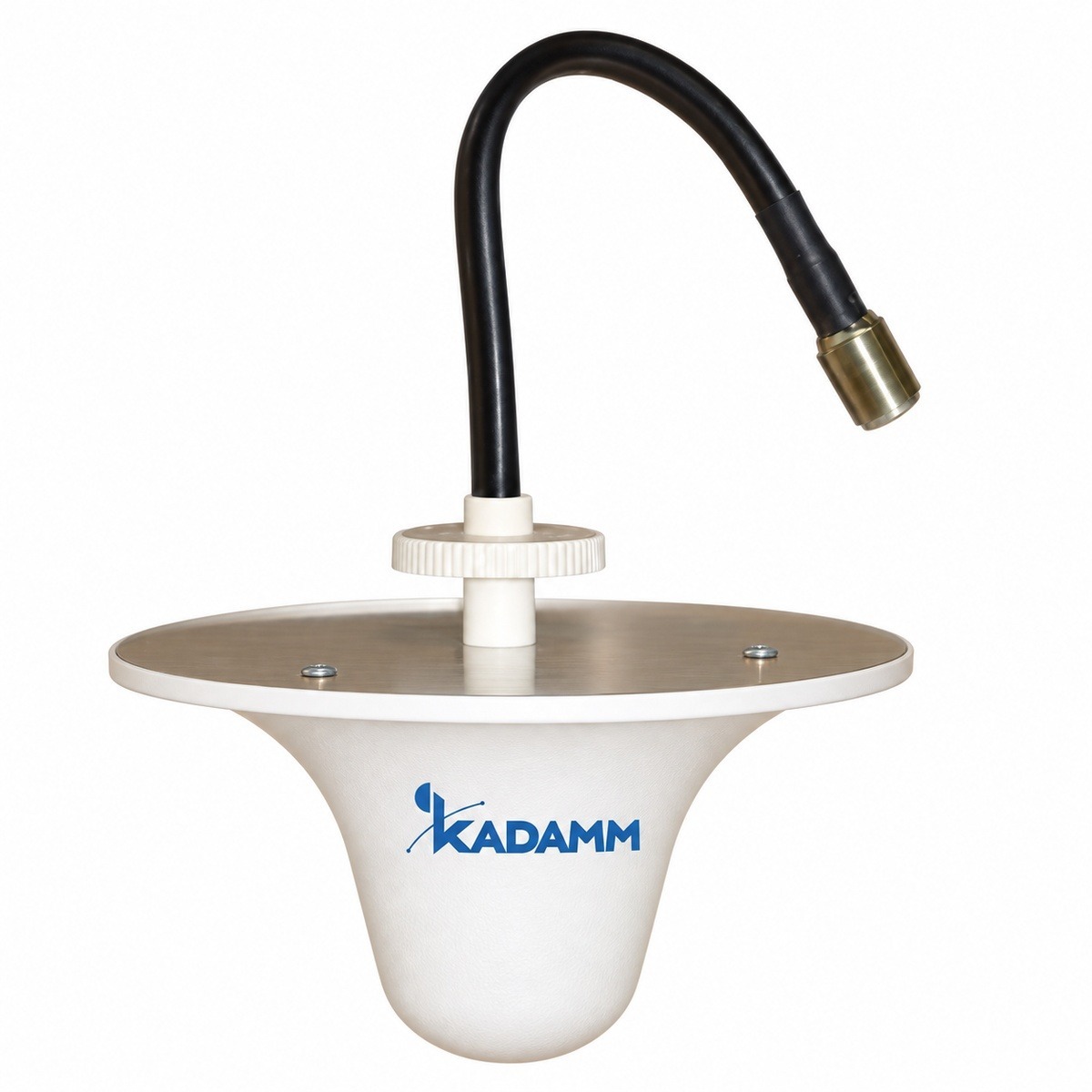

KADAMM I-ATO2-134/173S — потолочная всенаправленная антенна для помещений диапазона 134–173 МГц. Это антенна внутренней системы покрытия (DAS): её крепят к потолку в центре обслуживаемой зоны, и она излучает вниз и в стороны, по горизонтали — равномерно во все стороны.
В DAS сигнал базовых станций операторов разводится по зданию кабелем через делители и ответвители, а потолочные антенны раздают его по помещениям. Одна антенна закрывает зал, офис или участок коридора; шаг установки и мощность на входе каждой антенны определяет проект покрытия с учётом стен и перекрытий.
Усиление антенны — 2 дБи: невысокое, потому что задача — ровное покрытие близкой зоны, а не дальность.
Электрические параметры тракта: волновое сопротивление 50 Ом; КСВН не более 2,5; допустимая мощность 50 Вт. КСВН показывает, насколько точно антенна согласована с кабелем: при КСВН 1,5 обратно отражается около 4 % мощности, при 2,0 — около 11 %. Чем ниже КСВН по всему рабочему диапазону, тем меньше потерь и тем спокойнее работает выходной каскад передатчика.
Конструкция и условия работы: размеры Ø180 × 92 мм; масса 0,32 кг.
Разъём — 1×N. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 134–173 МГц, у I-ATO2-350/2700S — 350–450, 698–960 и 1710–2700 МГц
- Габариты Ø180 × 92 мм, у I-ATO2-350/2700S — (Ø320 × 175) ± 2 мм
- Легче на 0,28 кг (0,32 кг и 0,6 кг)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 134–173 МГц, у I-ATO2-351/866S — 351–366 и 806–866 МГц
- Габариты Ø180 × 92 мм, у I-ATO2-351/866S — Ø190 × 125 мм
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.

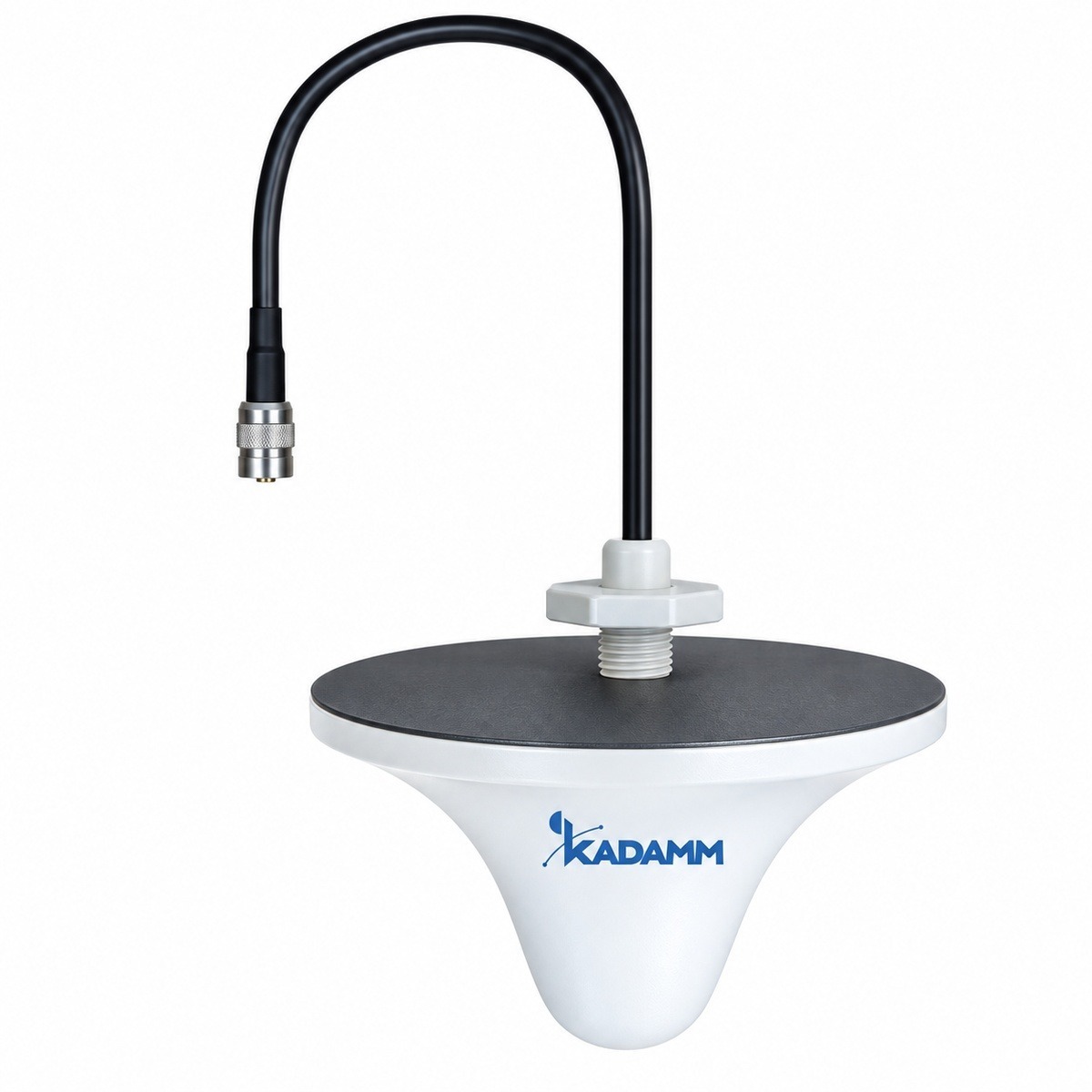

- Полосы 134–173 МГц, у I-ATO2-400/490S — 400–490 МГц
- Габариты Ø180 × 92 мм, у I-ATO2-400/490S — по исполнению (см. таблицу «Исполнения»)
- Тяжелее на 0,12 кг (0,32 кг и 0,2–0,25 кг)
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу I-ATO2-134/173S с запасом по краям.
Значение I-ATO2-134/173S по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование I-ATO2-134/173S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Предел на один порт I-ATO2-134/173S.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 134–173 МГц |
| Коэффициент усиления, дБи | 2 |
| Поляризация | Вертикальная |
| КСВН | ≤2,5 |
| Входное сопротивление | 50 Ом |
| Максимальная мощность на порт | 50 Вт |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N или по заказу (IEC 61169-16) |
| Размеры (В × Ш × Г) | Ø180 × 92 мм |
| Масса антенны | 0,32 кг |
Стандарты
- IEC 61169-16 — присоединительные размеры разъёмов N; у I-ATO2-134/173S — розетка N или по заказу (IEC 61169-16).
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры I-ATO2-134/173S в таблицах выше.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход I-ATO2-134/173S подают 15 дБм (32 мВт), потери в кабеле и разъёмах — 2 дБ, усиление антенны — 2 дБи.
- ЭИИМ = P − L + G = 15 − 2 + 2 = 15 дБм, то есть около 32 мВт в направлении максимума.
- Потери в свободном пространстве на 20 м при 154 МГц (середина полосы 134–173 МГц): L = 32,45 + 20·lg 154 + 20·lg 0,02 = 42,2 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 15 − 42,2 = −27,2 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Потолочные антенны ставят в офисах, торговых центрах, гостиницах, больницах, на паркингах и в метро — во внутренних системах покрытия сотовой связи.
Сети и службы в полосах I-ATO2-134/173S:
Перед заказом KADAMM I-ATO2-134/173S сверьте с проектом:
- Частоты оборудования — внутри 134–173 МГц
- Мощность на порт — не выше 50 Вт
- Разъёмы — 1×N
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- I-ATO2-134/173S крепят к потолку излучателем вниз, ближе к центру обслуживаемой зоны и в стороне от металлических конструкций.
- Разъёмы — розетка N или по заказу (IEC 61169-16).
- Внутри здания герметизация разъёмов I-ATO2-134/173S не нужна, важнее разгрузить разъём: кабель крепят рядом с антенной.
Комплект поставки
- Антенна КАДАММ I-ATO2-134/173S
- Монтажный комплект
Документация и поставка
Документы
Техописание и каталог
Техническое описание I-ATO2-134/173S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM I-ATO2-134/173S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора I-ATO2-134/173S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM I-ATO2-134/173S | KADAMM I-ATO2-350/2700S | KADAMM I-ATO2-351/866S | KADAMM I-ATO2-400/490S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 134–173 МГц | 350–450, 698–960 и 1710–2700 МГц | 351–366 и 806–866 МГц | 400–490 МГц |
| Усиление | 2 дБи | 2 дБи | 2 дБи | 2,15 дБи |
| Луч по горизонтали | — | 360° | — | — |
| Поляризация | Вертикальная | Вертикальная | Вертикальная | Вертикальная |
| Порты | 1 | 1 | 1 | 1 |
| Габариты | Ø180 × 92 мм | (Ø320 × 175) ± 2 мм | Ø190 × 125 мм | по исполнению (см. таблицу «Исполнения») |
| Масса | 0,32 кг | 0,6 кг | 0,35 кг | 0,2–0,25 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
