Антенна ГНСС: GPS, МШУ 5 дБи, МШУ 38 дБ.
Что представляет собой антенна

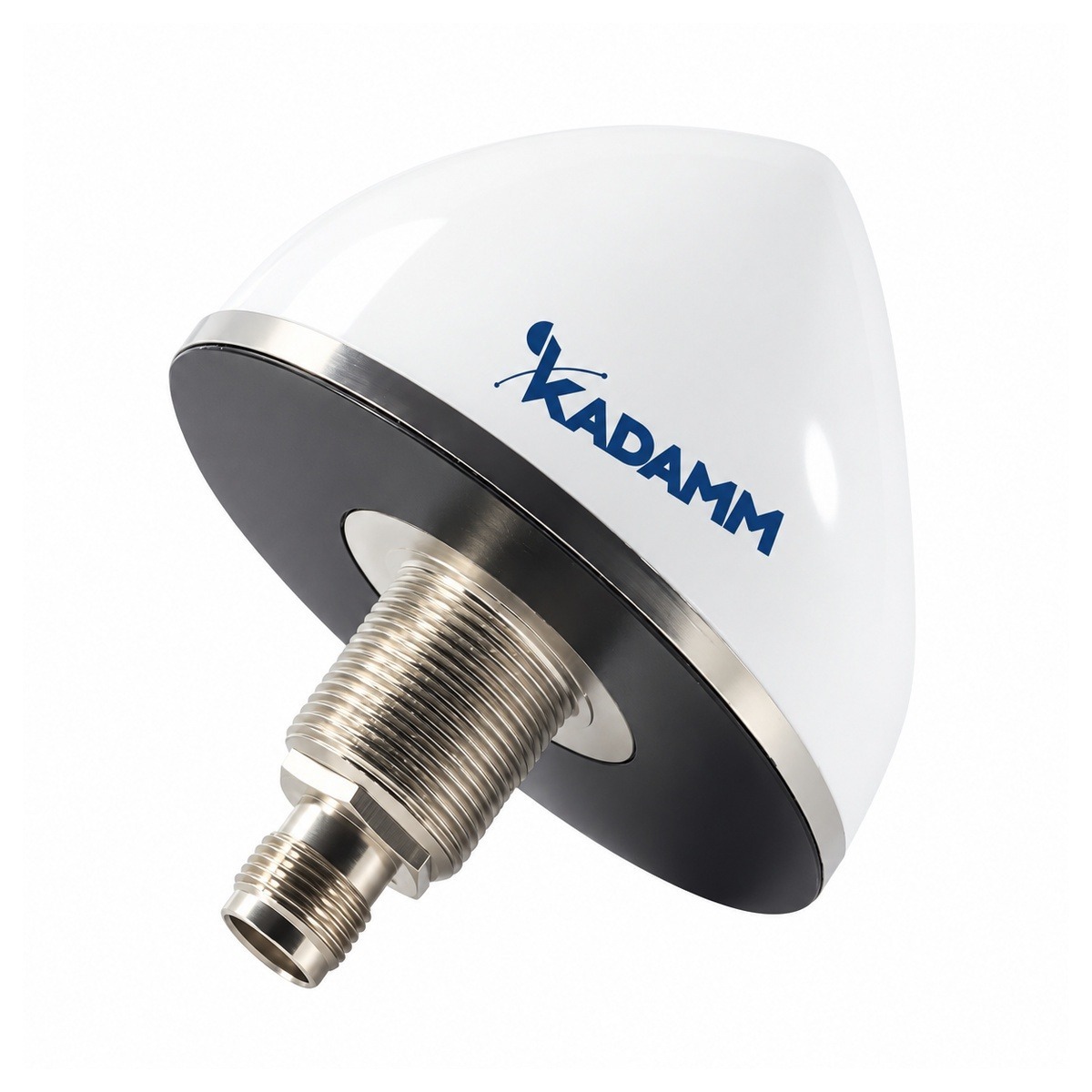

KADAMM GPS-L1-38T2 — антенна ГНСС для системы GPS. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на GPS. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с GPS, односистемной антенны достаточно.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 5 дБи, МШУ 38 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Конструкция и условия работы: степень защиты IP67; рабочая температура −40…+75 °C.
Разъём — TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 1570–1580 МГц, у GPS-L1G1-3PM — 1597–1603 МГц
- Усиление 5 дБи, МШУ 38 дБ, у GPS-L1G1-3PM — 3 дБи (больше на 2 дБ)
У KADAMM GPS-L1-38T2 больше усиление; KADAMM GPS-L1G1-3PM выбирают, если важен её набор полос.
- Полосы 1570–1580 МГц, у GNSS-5G2-8 — 617–960, 1562–1612 и 1690–6000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1570–1580 МГц, у GPS-L1-25S — 1573,42–1577,42 МГц
- Усиление 5 дБи, МШУ 38 дБ, у GPS-L1-25S — 4,5 дБи (больше на 0,5 дБ)
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPS-L1-38T2 с запасом по краям.
Значение GPS-L1-38T2 по главному направлению; в расчёте линии его учитывают вместе с потерями кабеля.
Согласование GPS-L1-38T2 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1570–1580 МГц |
| Коэффициент усиления | 5 дБи (антенна); МШУ 38 ± 2 дБ |
| Поляризация | правая круговая (круговая правая) |
| Число портов | 1 порт |
| КСВН | ≤1,5 |
| Максимальная мощность на порт | уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | TNC (розетка) |
| Габариты | уточняйте у менеджера |
| Масса | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Рабочая температура | −40…+75 °C |
| Степень защиты | IP67 |
Стандарты
- ГОСТ Р 52928 — документ, на который ссылается техническое описание GPS-L1-38T2.
- IEC 60529 — документ, на который ссылается техническое описание GPS-L1-38T2.
Расчётный пример
- Входные данные (условные — подставьте мощность и потери своего проекта): на вход GPS-L1-38T2 подают 43 дБм (20 Вт), потери в кабеле и разъёмах — 3 дБ, усиление антенны — 5 дБи.
- ЭИИМ = P − L + G = 43 − 3 + 5 = 45 дБм, то есть около 32 Вт в направлении максимума.
- Потери в свободном пространстве на 1 км при 1575 МГц (середина полосы 1570–1580 МГц): L = 32,45 + 20·lg 1575 + 20·lg 1 = 96,4 дБ.
- Уровень на входе приёмника с антенной 0 дБи: 45 − 96,4 = −51,4 дБм; запас считают от этого значения до чувствительности приёмника, вычитая потери на стены, листву и замирания.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GPS-L1-38T2 сверьте с проектом:
- Частоты оборудования — внутри 1570–1580 МГц
- Климат площадки — в пределах −40…+75 °C
Как подобрать антенну под объект
Монтаж и подключение
- Разъёмы — TNC (розетка).
- После затяжки соединения GPS-L1-38T2 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GPS-L1-38T2 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GPS-L1-38T2 выбранного исполнения
- Комплект крепления — уточняйте у менеджера
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPS-L1-38T2 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPS-L1-38T2 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPS-L1-38T2 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GPS-L1-38T2 | KADAMM GPS-L1G1-3PM | KADAMM GNSS-5G2-8 | KADAMM GPS-L1-25S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1570–1580 МГц | 1597–1603 МГц | 617–960, 1562–1612 и 1690–6000 МГц | 1573,42–1577,42 МГц |
| Усиление | 5 дБи, МШУ 38 дБ | 3 дБи | 4–8 дБи | 4,5 дБи |
| Поляризация | правая круговая (круговая правая) | вертикальная | вертикальная | Круговая |
| Порты | 1 | 1 | 1 | 1 |
| Масса | уточняйте у менеджера | 1 | 1,2 | 0,15 кг |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
