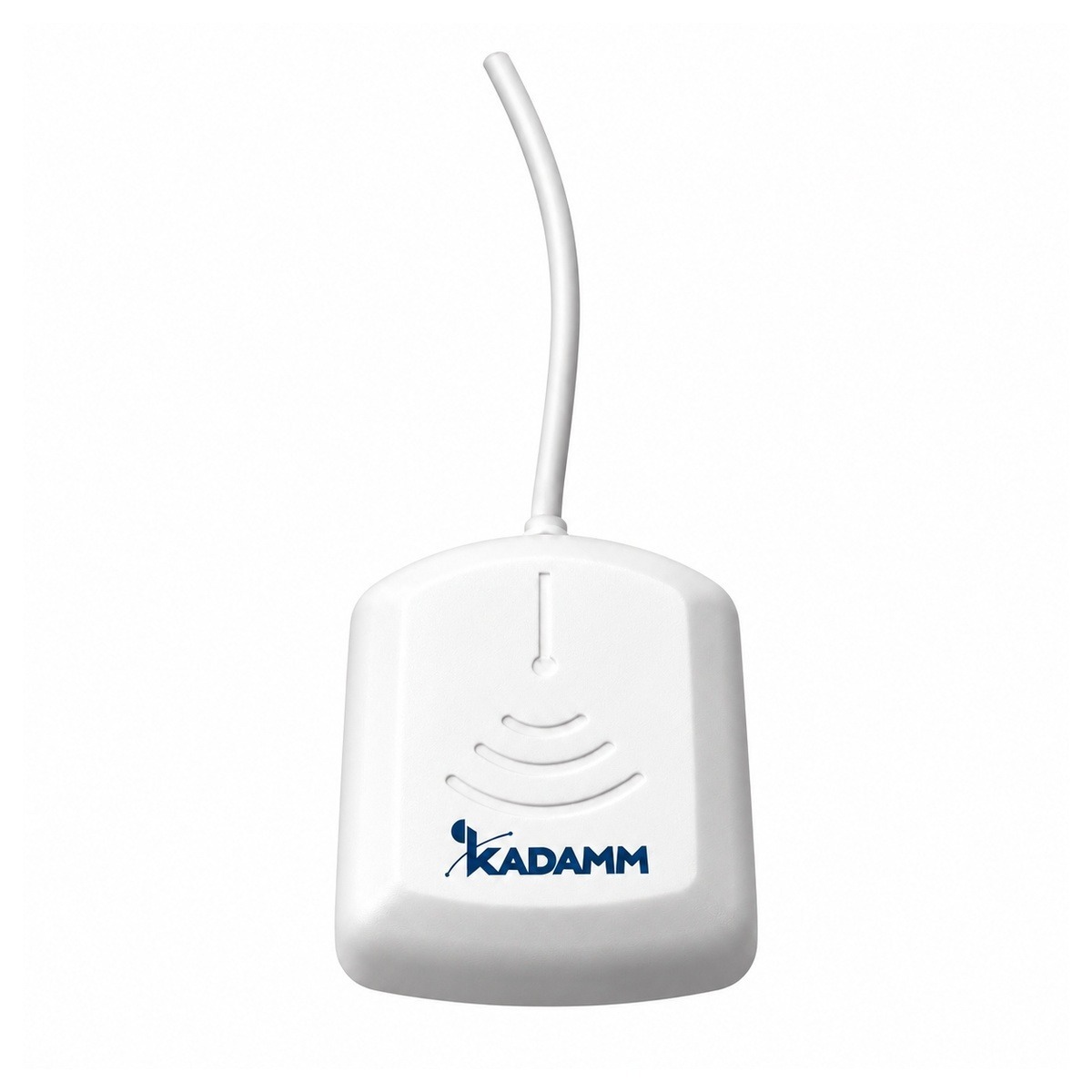

Активная антенна GPS L1 на клеевой подложке: GPS, МШУ 23 ± 2 дБ.
Что представляет собой антенна
KADAMM GPS-L1-23S — активная антенна GPS L1 на клеевой подложке для системы GPS. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на GPS. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с GPS, односистемной антенны достаточно.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 23 ± 2 дБ, коэффициент шума 1,5 дБ (тип.). Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 3 — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Подавление сигналов вне полосы — до 43 дБ. Фильтр защищает МШУ от мощных соседей: передатчиков сотовой связи, радаров, соседних антенн на той же крыше. Без него усилитель перегружается, и приёмник теряет спутники.
Конструкция и условия работы: крепление: клеевая подложка.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы GPS L1 1575,42 МГц, у GPS-L1-28M — 1572,42–1578,42 МГц
- Усиление усилителя 23 ± 2 дБ, у GPS-L1-28M — 26–28 дБ (меньше на 3 дБ)
KADAMM GPS-L1-28M даёт больше усиления; у KADAMM GPS-L1-23S в пользу выбора — свой набор полос.

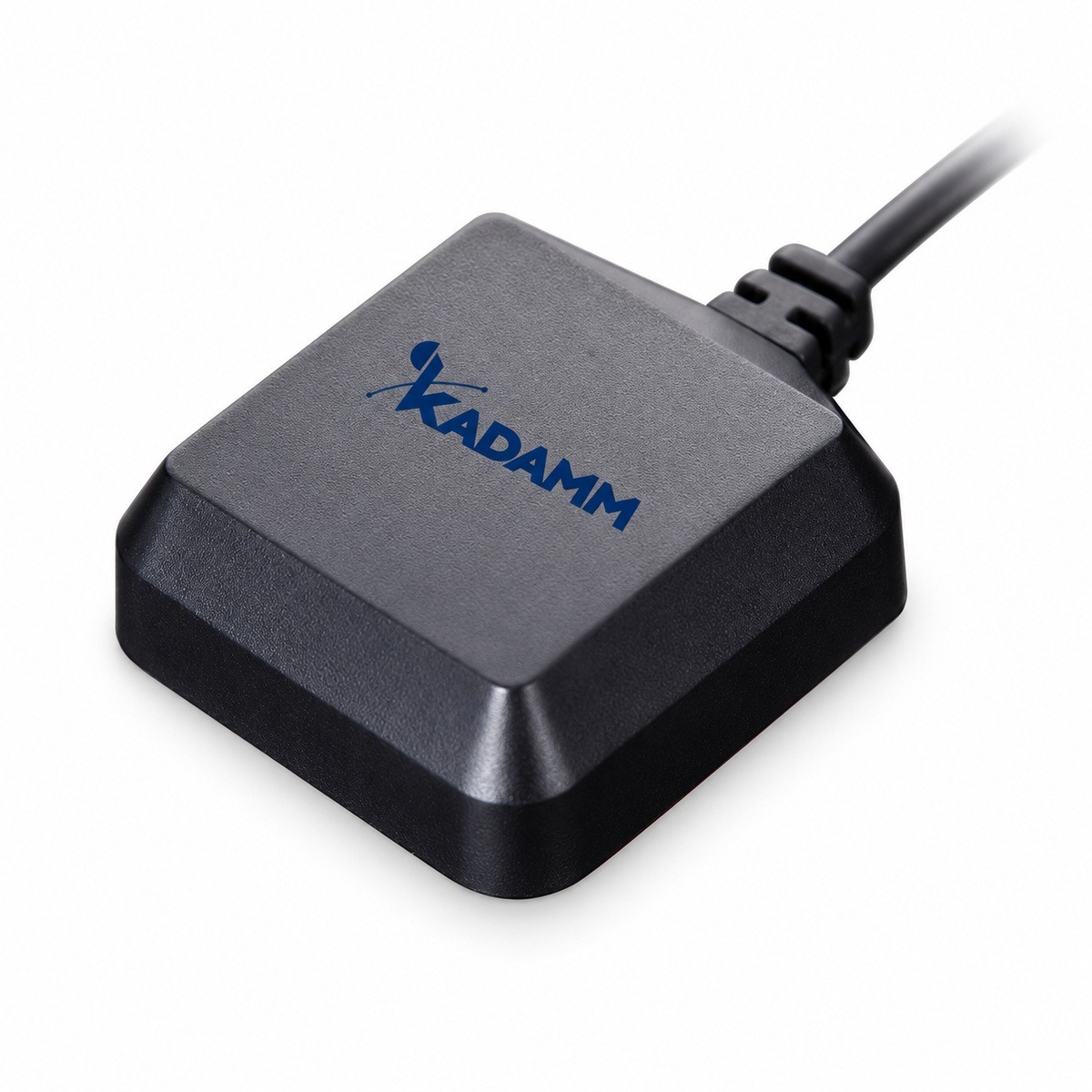

- Полосы GPS L1 1575,42 МГц, у GPS-L1-PM — 1572,42–1578,42 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы GPS L1 1575,42 МГц, у GPS-L1-28S — 1572,42–1578,42 МГц
- Усиление усилителя 23 ± 2 дБ, у GPS-L1-28S — 28 дБ (меньше на 5 дБ)
KADAMM GPS-L1-28S даёт больше усиления; у KADAMM GPS-L1-23S в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPS-L1-23S с запасом по краям.
Усиление встроенного усилителя GPS-L1-23S; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GPS-L1-23S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: клеевая подложка.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 1575,42 ± 2 МГц (GPS L1) |
| Усиление МШУ | 23 ± 2 дБ |
| Подавление сигналов LTE | до 43 дБ |
| Коэффициент шума | 1,5 дБ (тип.) |
| КСВН | 1,8 (тип.) |
| Волновое сопротивление | 50 Ом |
| Питание | 3,3 ± 0,5 В DC по кабелю |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | SMA, вилка |
| Кабель | RG-174, длина — уточняйте у менеджера |
| Материал радома | поликарбонат, безгалогенный (LSZH) |
| Крепление | клеевая подложка |
| Размеры | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPS-L1-23S в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GPS-L1-23S перекрывает эти потери: сигнал на входе приёмника остаётся на 23 − 6 = 17 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GPS-L1-23S сверьте с проектом:
- Частоты оборудования — внутри GPS L1 1575,42 МГц
- Опора и крепление — клеевая подложка
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GPS-L1-23S — клеевая подложка.
- GPS-L1-23S ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — SMA, вилка.
- После затяжки соединения GPS-L1-23S на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GPS-L1-23S включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GPS-L1-23S
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPS-L1-23S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPS-L1-23S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPS-L1-23S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GPS-L1-23S | KADAMM GPS-L1-28M | KADAMM GPS-L1-PM | KADAMM GPS-L1-28S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | GPS L1 1575,42 МГц | 1572,42–1578,42 МГц | 1572,42–1578,42 МГц | 1572,42–1578,42 МГц |
| Усиление | 23 ± 2 дБ | 26–28 дБ | нет (пассивная) | 28 дБ |
| Поляризация | — | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | уточняйте у менеджера | — | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
