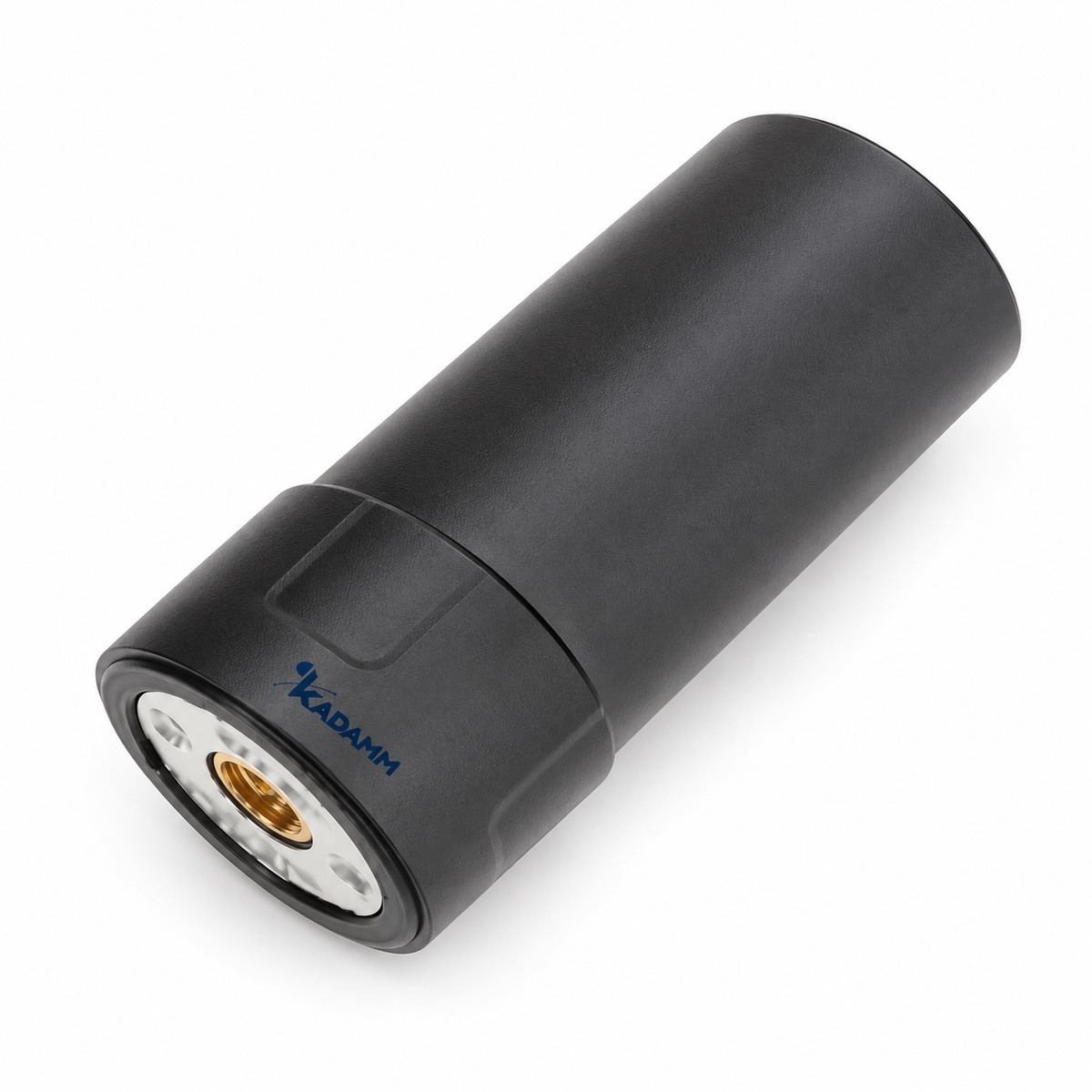

Что представляет собой антенна
KADAMM GNSS-RTK-S — малогабаритные спиральные антенны ГНСС для БПЛА. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Разъём — SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Малогабаритные спиральные антенны ГНСС для БПЛА: .
Чем отличается от похожих моделей KADAMM

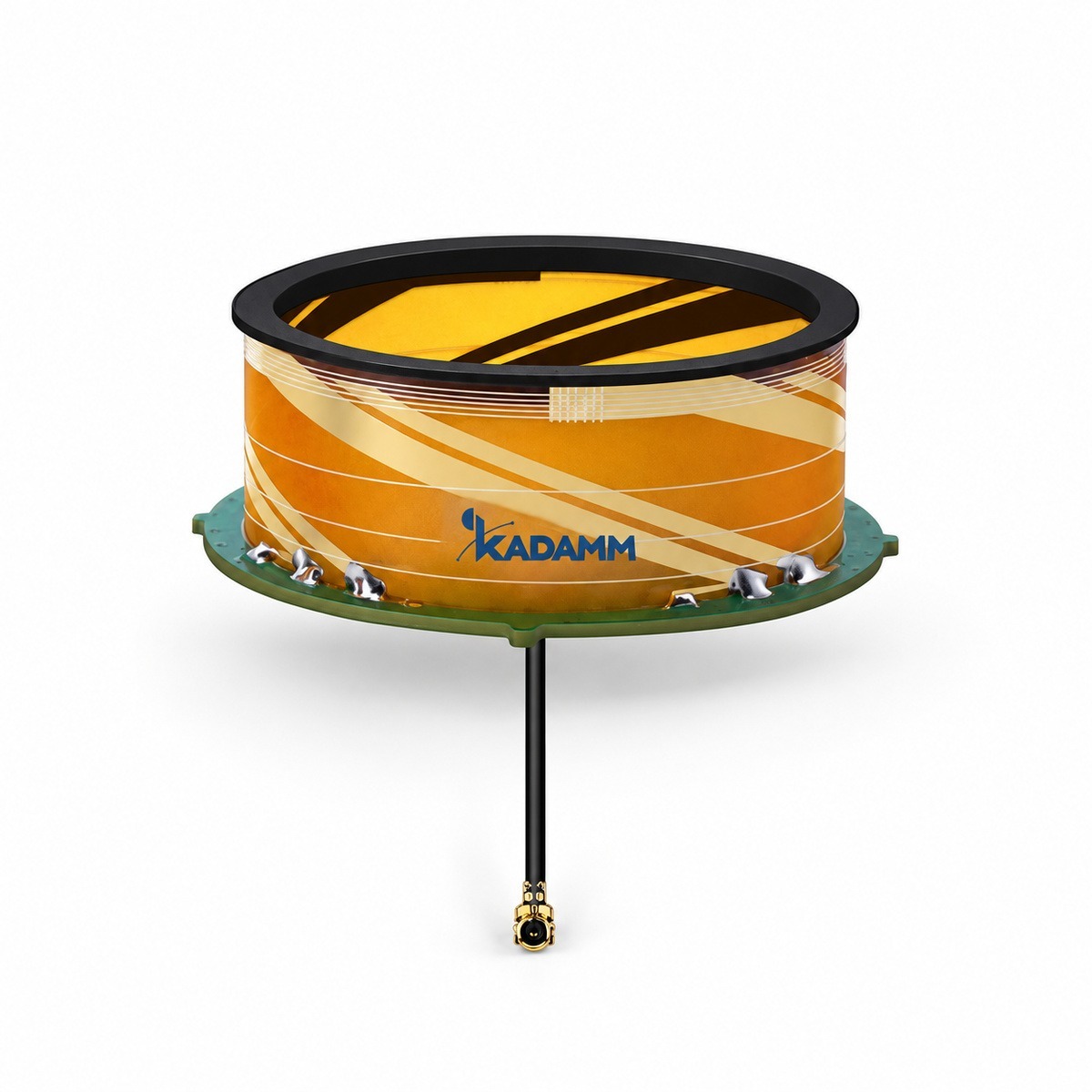

KADAMM GNSS-RTK-EH
Сравните таблицы характеристик KADAMM GNSS-RTK-S и KADAMM GNSS-RTK-EH: число входов, разъёмы и способ крепления у моделей могут различаться.

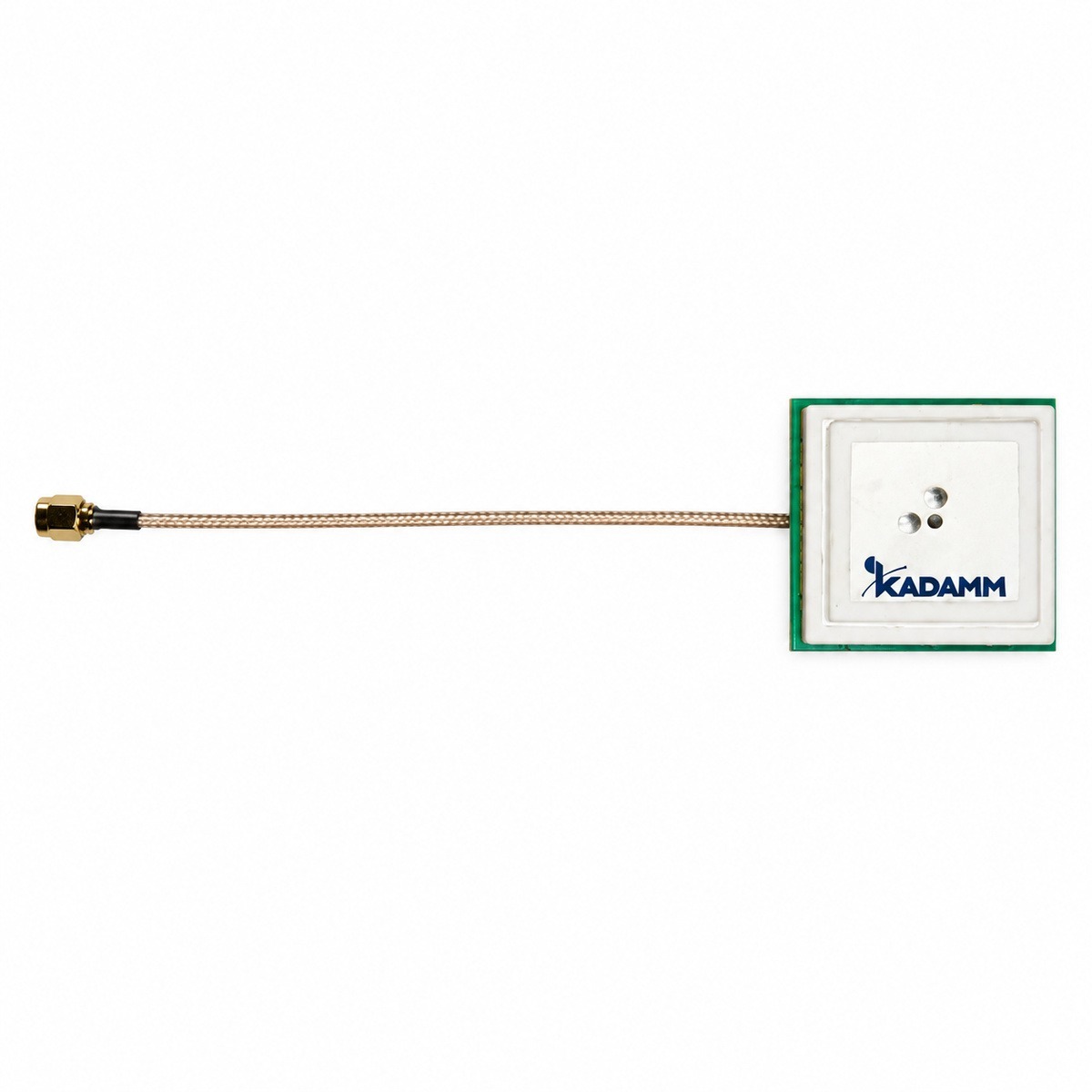

KADAMM GNSS-RTK-E
- Полосы 1164–1300 и 1525–1615 МГц, у GNSS-RTK-E — 1164–1300 и 1525–1610 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.

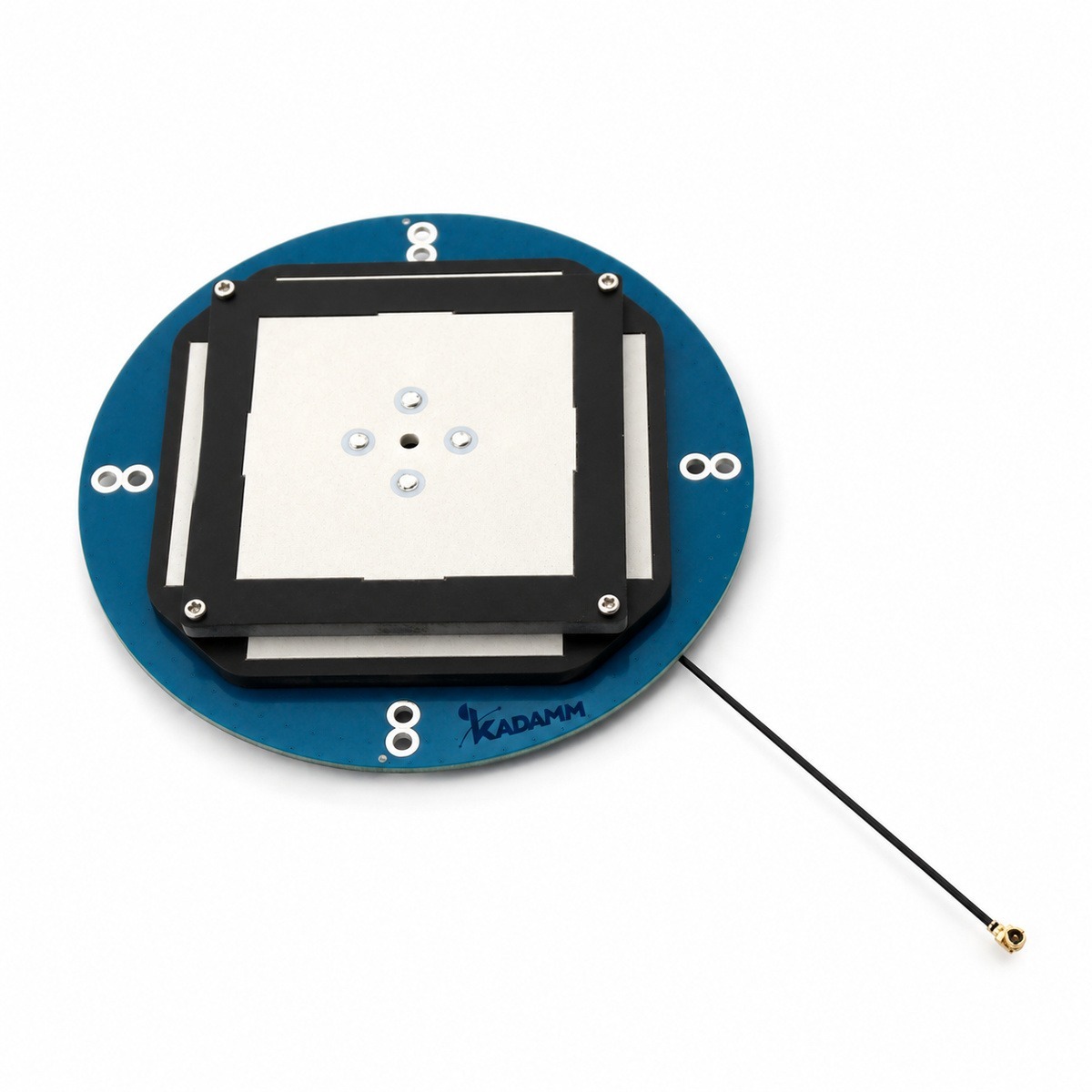

KADAMM GNSS-RTK-ER
- Полосы 1164–1300 и 1525–1615 МГц, у GNSS-RTK-ER — 1164–1300 и 1525–1610 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
РазъёмыПо исполнению (см. таблицу «Исполнения»).
Фото исполнений

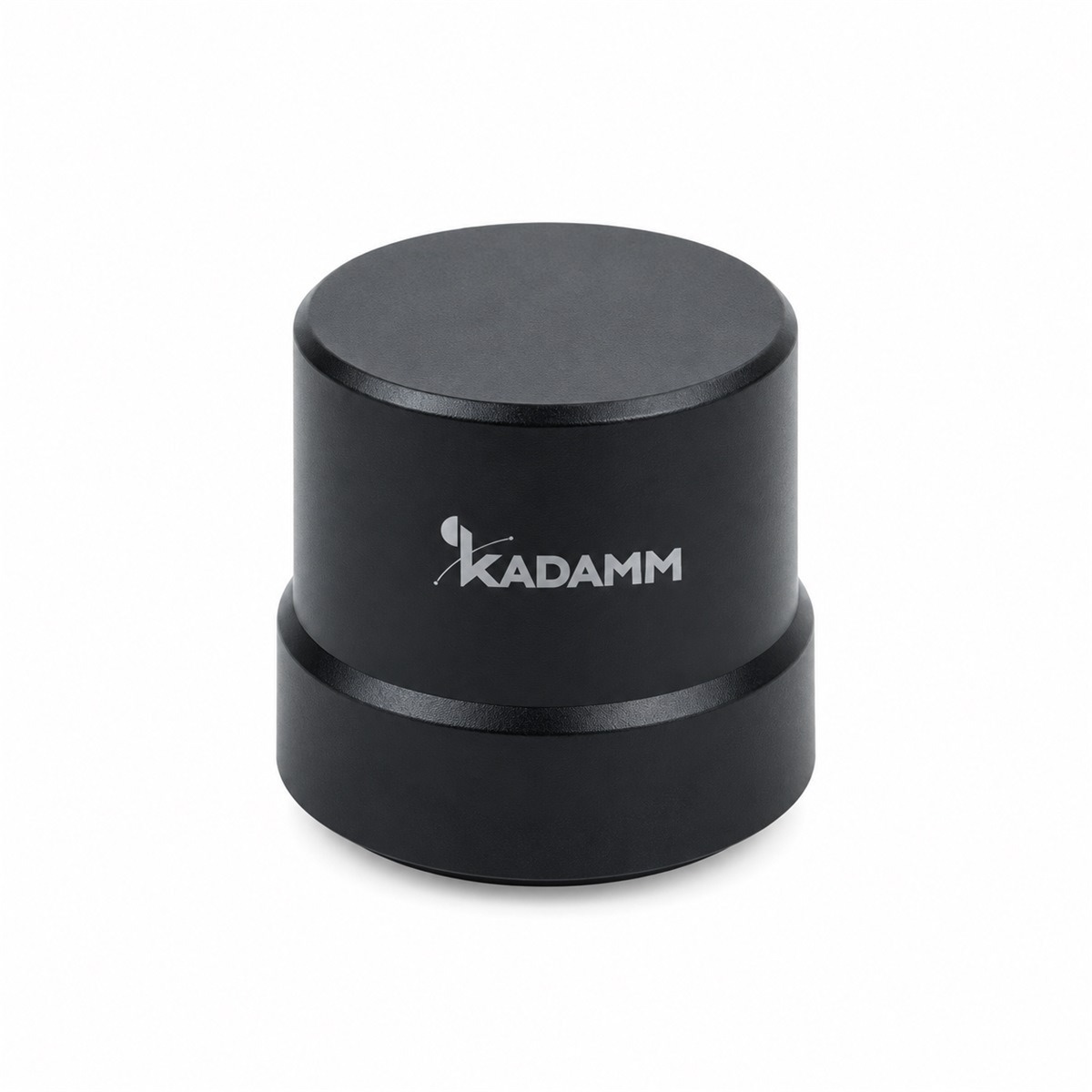

KADAMM GNSS-RTK-L12-28S-2

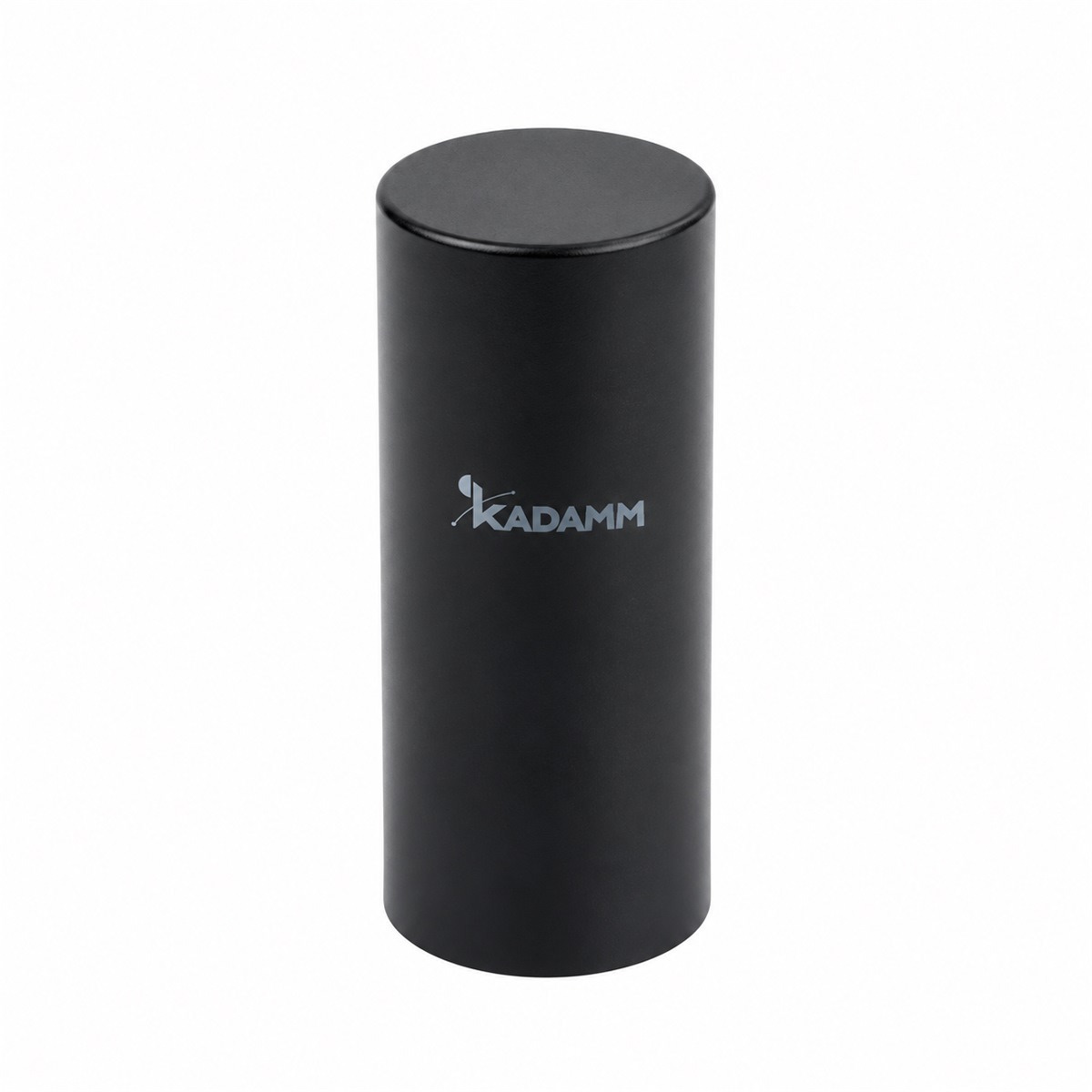

KADAMM GNSS-RTK-L12-28S-3

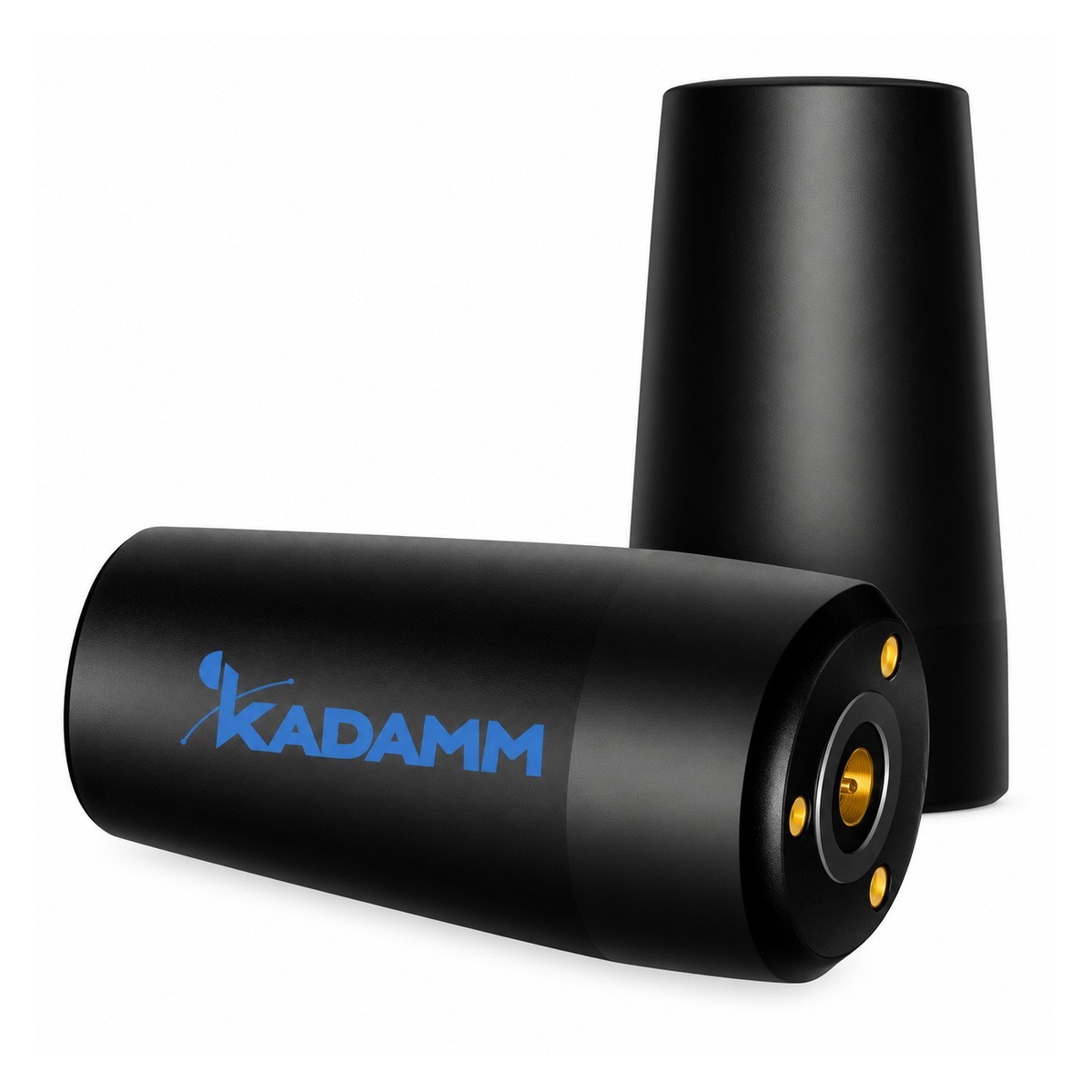

KADAMM GNSS-RTK-L12-33S

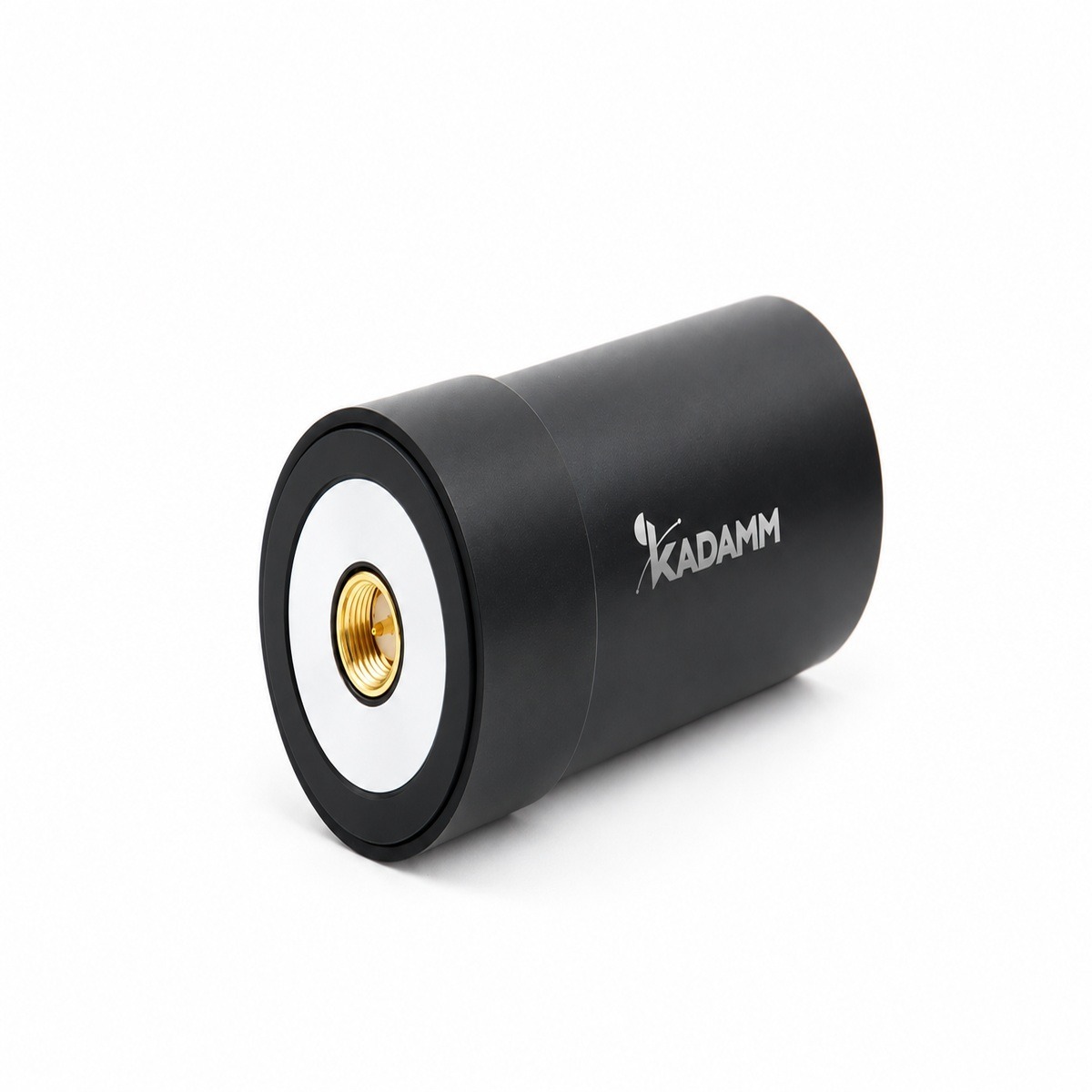

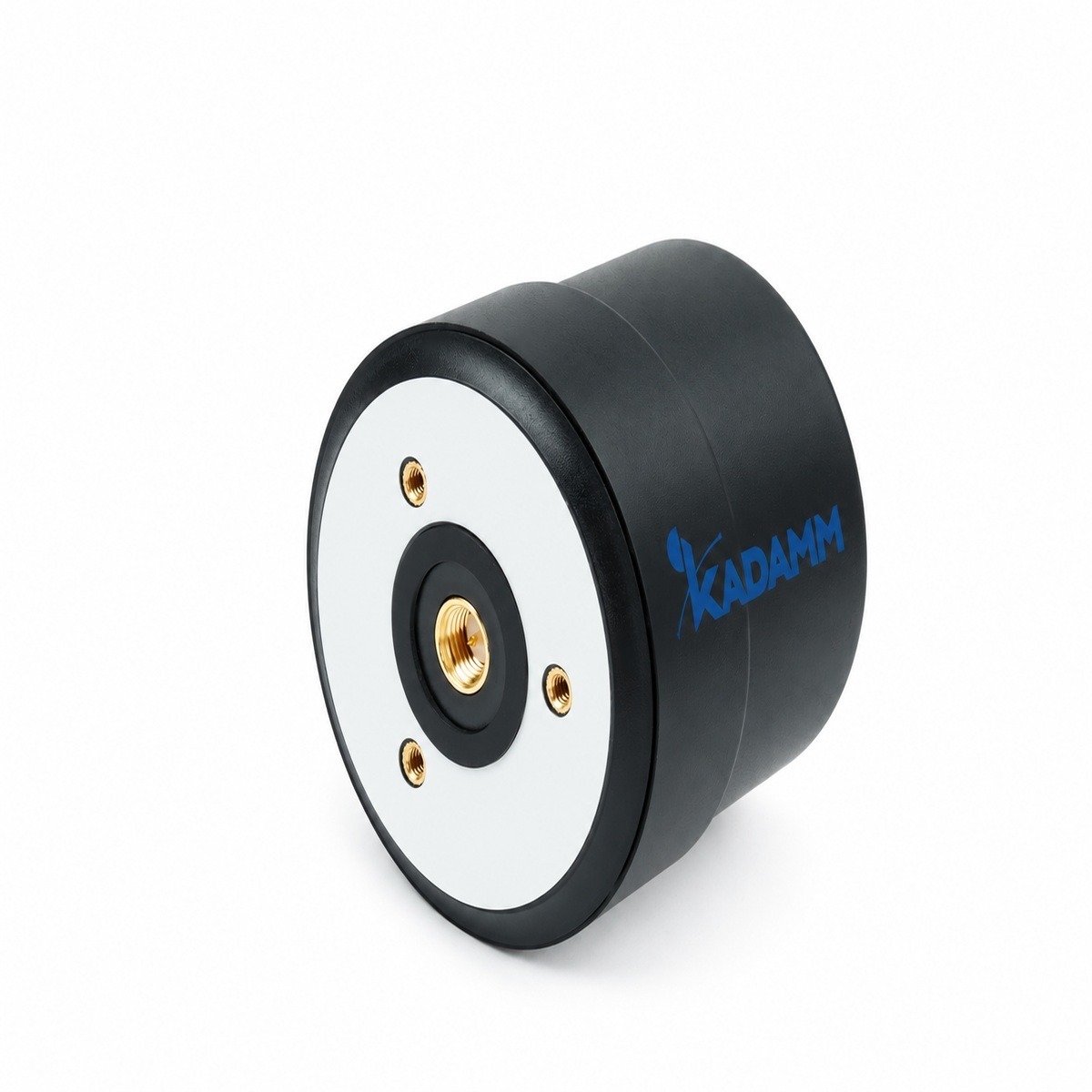

KADAMM GNSS-RTK-L125-28S
KADAMM GNSS-RTK-L125-28S2

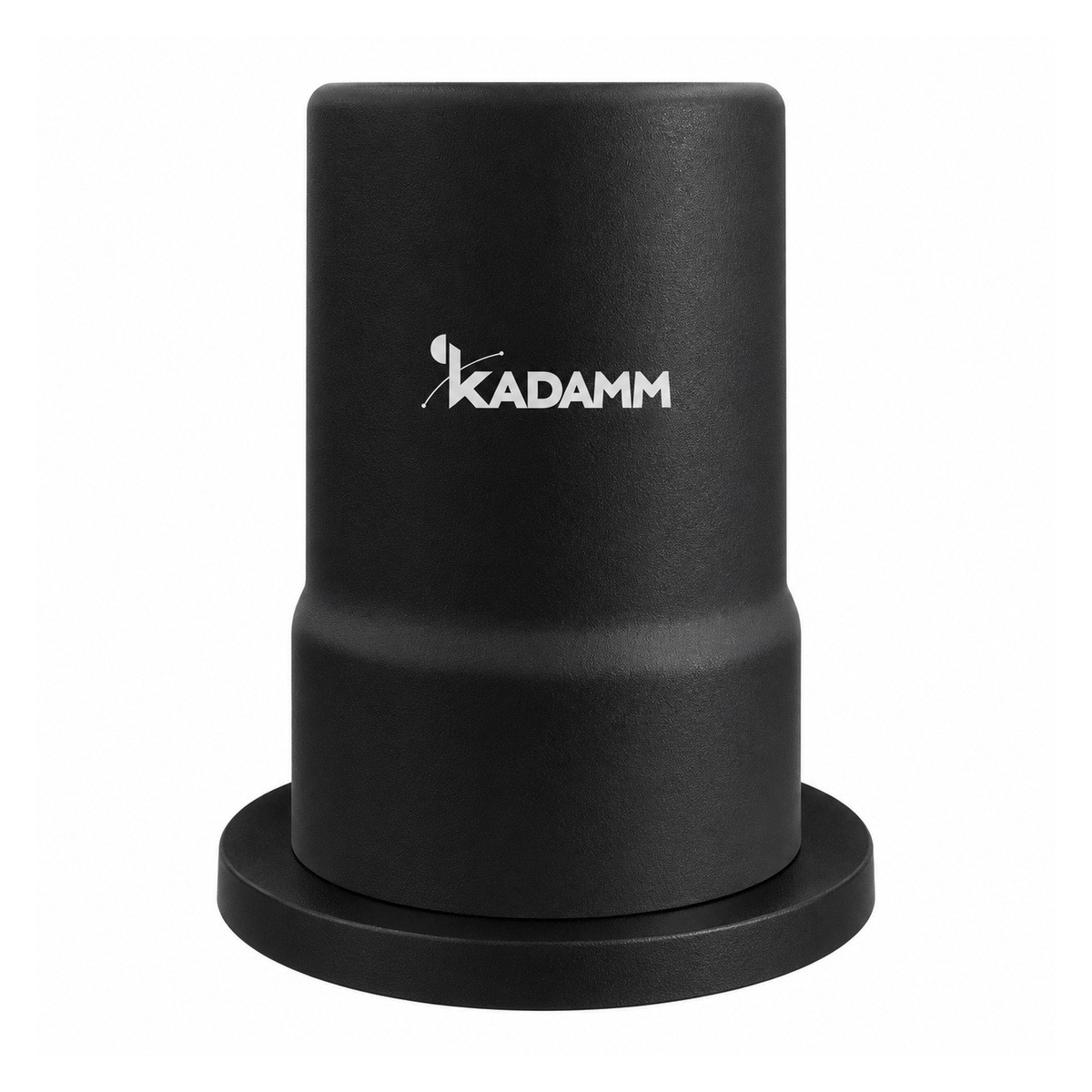

KADAMM GNSS-RTK-L125-33S8

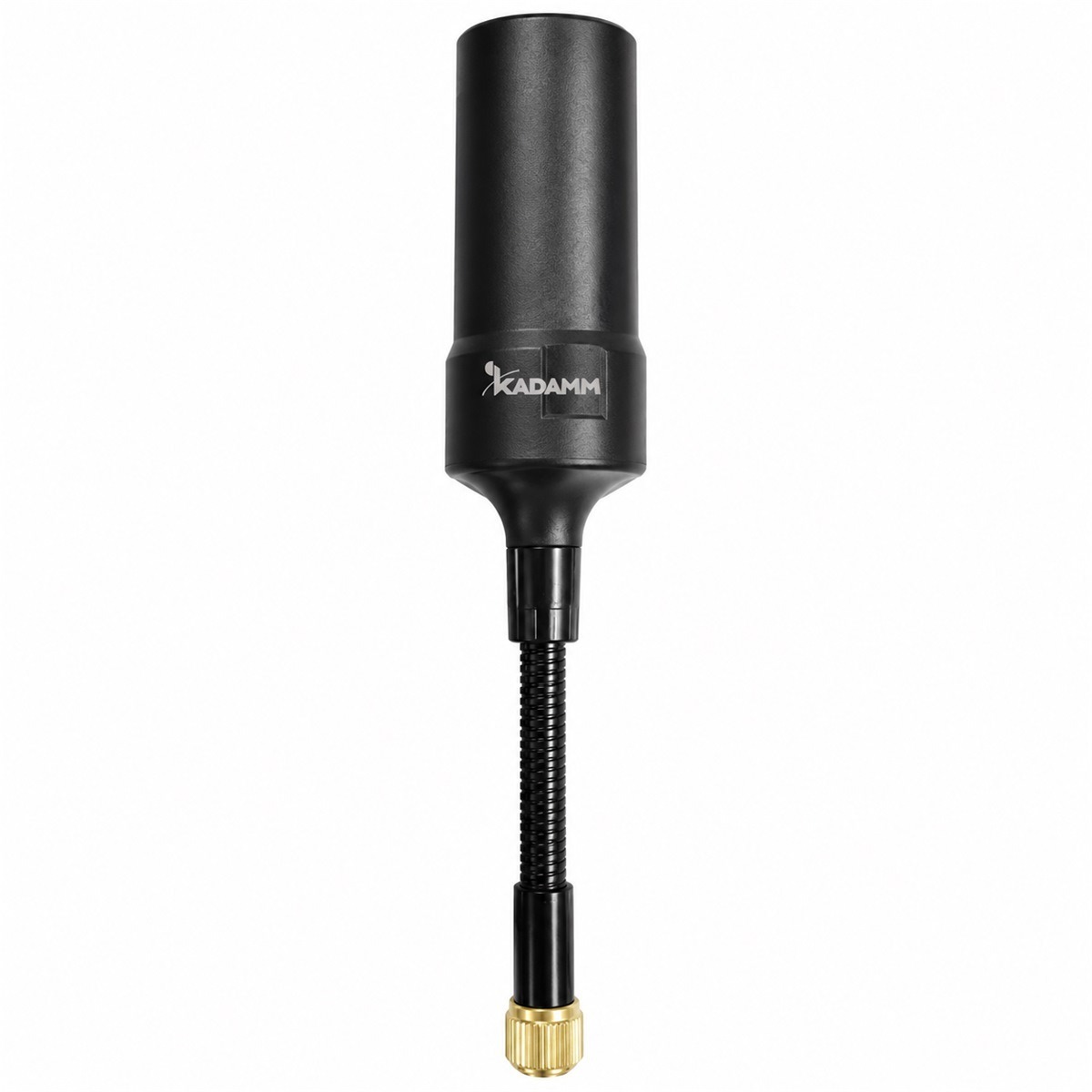

KADAMM GNSS-RTK-L125-38S-2

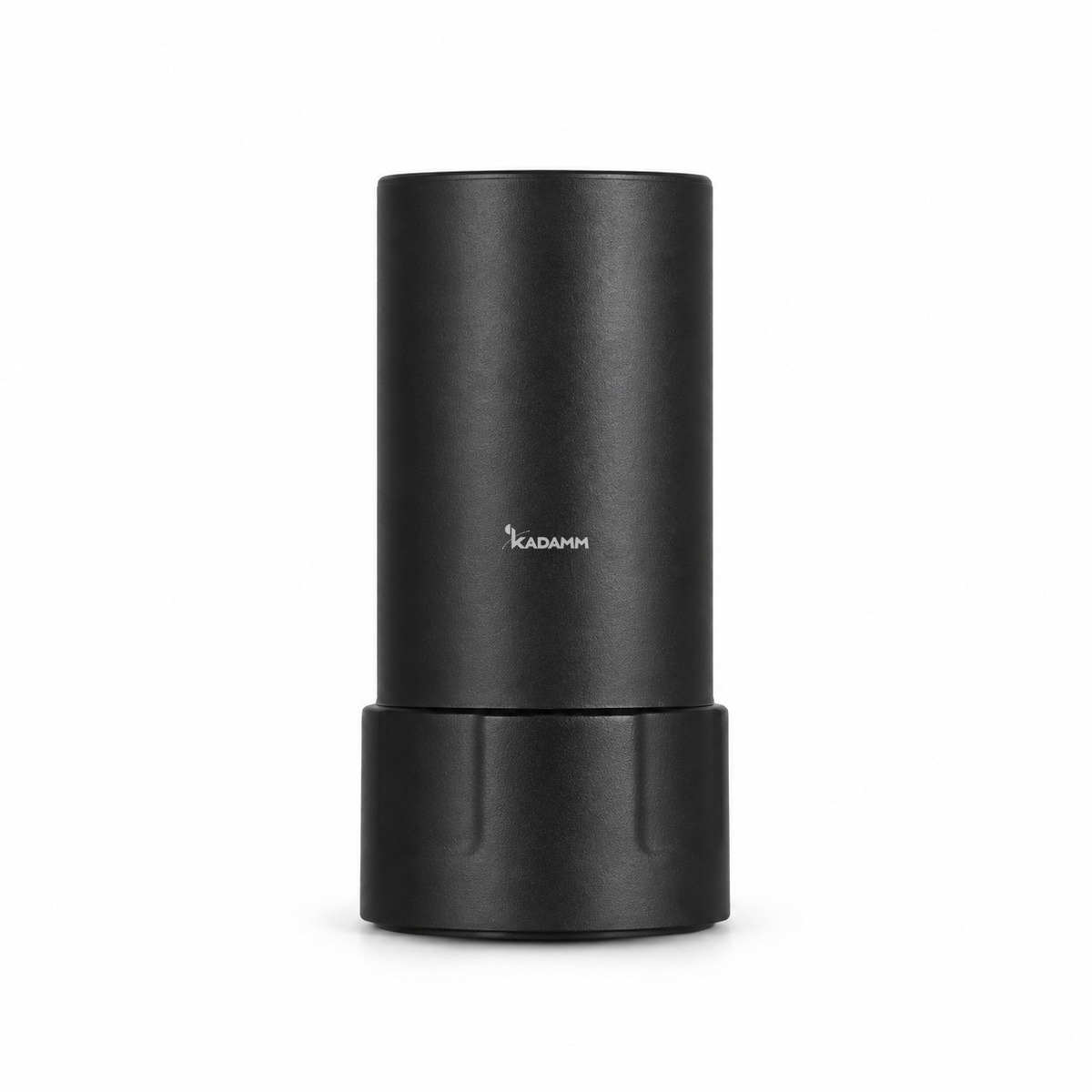

KADAMM GNSS-RTK-L125-39S2

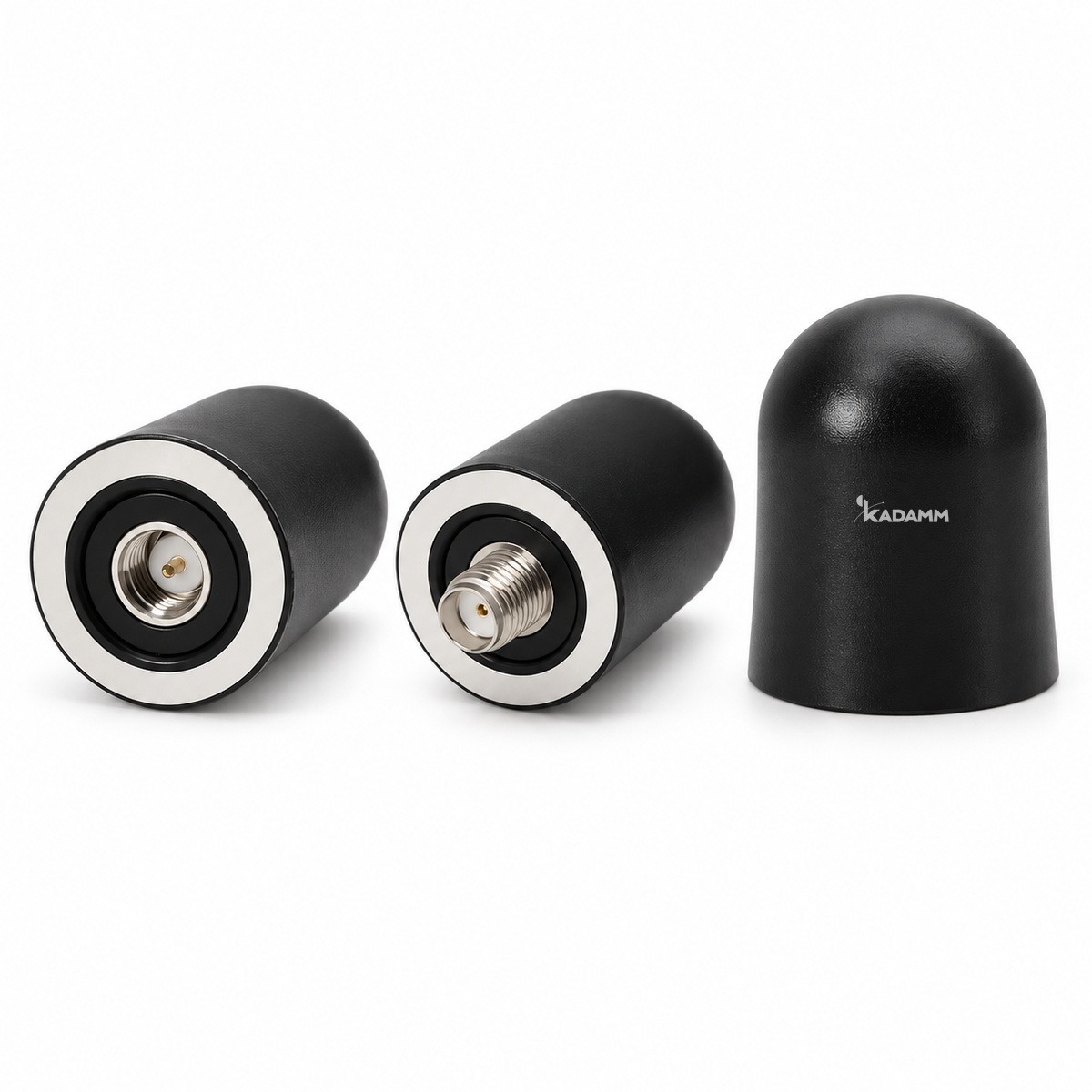

KADAMM GNSS-RTK-L15-18S

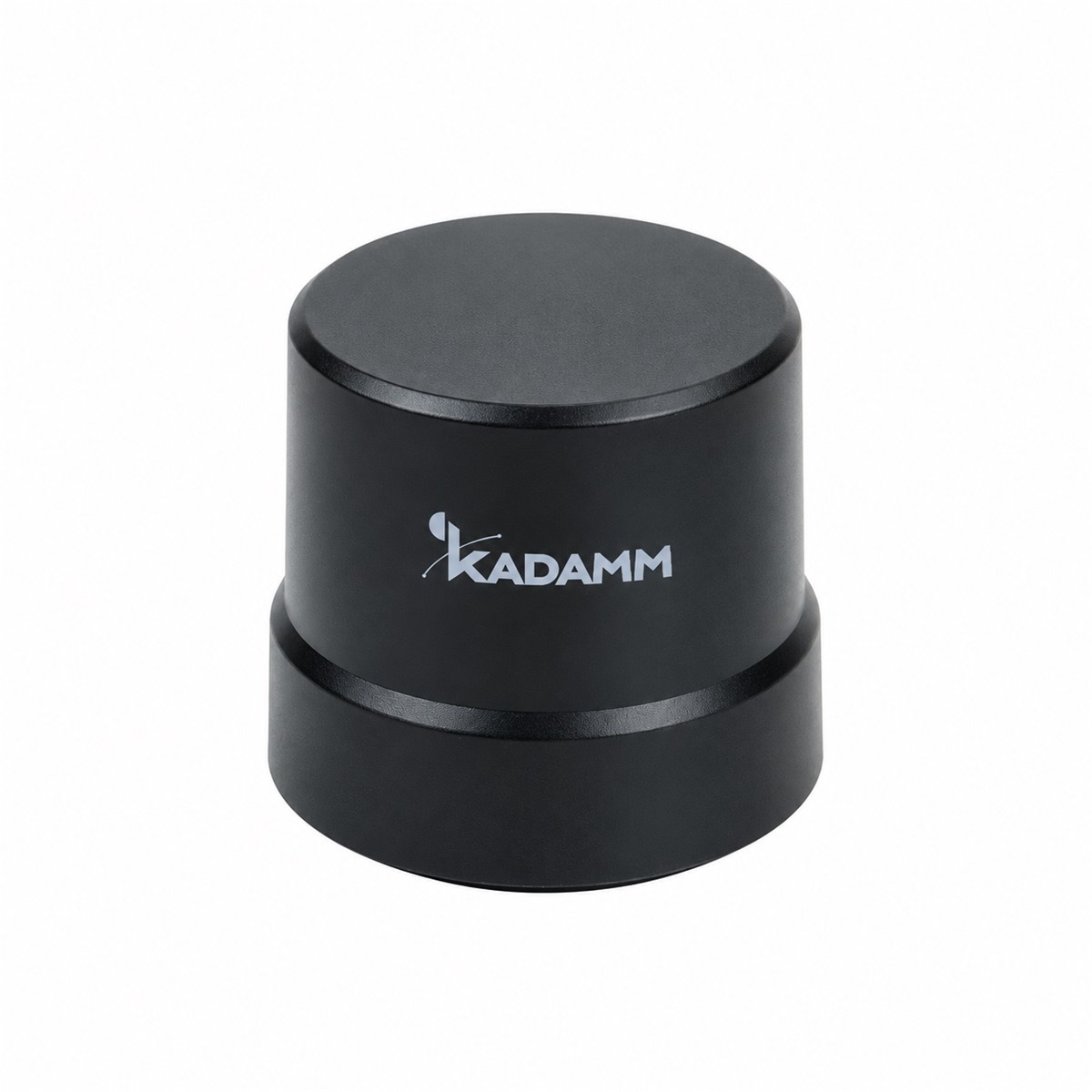

KADAMM GNSS-RTK-L15-28S-2
Ключевые особенности
✓
Полоса 1164–1300 и 1525–1615 МГцВсе рабочие частоты объекта должны укладываться в полосу GNSS-RTK-S с запасом по краям.
✓
Усиление по исполнению (см. таблицу «Исполнения»)Усиление встроенного усилителя GNSS-RTK-S; сверяйте его с допустимым уровнем на входе приёмника.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | по исполнению (см. таблицу «Исполнения») |
| Поляризация | уточняйте у менеджера |
| КСВН | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | активная антенна ГНСС |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Сигналы | МШУ | Разъём | Габариты | Исполнение |
|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L125-33S | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6 | 33 ± 2 дБ | SMA (розетка) | Ø27,5 × 59 мм | — |
| KADAMM GNSS-RTK-L125-33S2 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6 | 33 ± 2 дБ | SMA (вилка) | Ø27,5 × 59 мм | угловой шарнир |
| KADAMM GNSS-RTK-L125-33S3 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6 | 33 ± 2 дБ | SMA (вилка) | Ø40 × 82,8 мм | — |
| KADAMM GNSS-RTK-L125-33S4 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6 | 33 ± 2 дБ | SMA (вилка) | Ø27,5 × 59 мм | прямой разъём |
| KADAMM GNSS-RTK-L125-33S5 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6 | 33 ± 2 дБ | SMA (вилка) | Ø27,5 × 59 мм | фланец и кабель |
| KADAMM GNSS-RTK-L125-35S | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6, L-Band | 35 ± 3 дБ | SMA (вилка) | Ø40 × 40,8 мм | — |
| KADAMM GNSS-RTK-L125-35S2 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6, L-Band | 35 ± 3 дБ | SMA (вилка) | Ø44 × 82 мм | — |
| KADAMM GNSS-RTK-L125-35S3 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5 / E6, L-Band | 35 ± 3 дБ | SMA (вилка) | Ø40 × 40,8 мм | фланец и кабель |
| KADAMM GNSS-B3-32S | только BeiDou: B3 | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-B13-34S | только BeiDou: B1, B3 | 34 ± 2 дБ | SMA, вилка | Ø20 × 72,6 мм | — |
| KADAMM GNSS-RTK-L12-28S | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2, Galileo E1 / E5b | 28 ± 2 дБ | SMA, вилка | Ø18,5 × 50,0 мм | — |
| KADAMM GNSS-RTK-L12-32S | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-RTK-L12-32S2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2, Galileo E1 / E5b | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-RTK-L12-32S3 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-RTK-L12-35S2 | BeiDou B1 / B2 / B3, GPS L1 / L2, ГЛОНАСС G1 / G2, Galileo E1 / E5b | 35 ± 2 дБ | SMA, вилка | Ø23 × 55,6 мм | IP67 |
| KADAMM GNSS-RTK-L12-35S3 | GPS L1 / L2, ГЛОНАСС G1 / G2, Galileo E1 / E5b, BeiDou B1 / B2 / B3 | 35 ± 2 дБ | SMA, вилка | Ø27,5 × 55,6 мм | IP67 |
| KADAMM GNSS-RTK-L15-28S | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a, ГЛОНАСС G1, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 / L1 / B1 / L5 | 28 ± 2 дБ | SMA, вилка | Ø23 × 55,6 мм | на разъём, IP67 |
| KADAMM GNSS-RTK-L15-28S2 | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 | 28 ± 2 дБ | SMA, вилка | Ø18,5 × 50,0 мм | — |
| KADAMM GNSS-RTK-L15-32S | BeiDou B1 / B2a, GPS L1 / L5, Galileo E1 / E5a, ГЛОНАСС G1 | 32 ± 3 дБ | SMA, вилка | Ø23 × 55,6 мм | — |
| KADAMM GNSS-RTK-L125-32S | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5 | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-RTK-L125-32S2 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-RTK-L125-32S3 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | 32 ± 2 дБ | SMA, вилка | Ø40 × 84,5 мм | — |
| KADAMM GNSS-RTK-L125-32S4 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5 | 32 ± 2 дБ | SMA, вилка | Ø27,5 × 59 мм | — |
| KADAMM GNSS-RTK-L125-32S5 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E6 / E5b | 32 ± 2 дБ | SMA, вилка | Ø38 × 49,1 мм | — |
| KADAMM GNSS-RTK-L125-32S6 | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5 | 32 ± 2 дБ | SMA, вилка | Ø43,5 × 40,8 мм | — |
| KADAMM GNSS-RTK-L125-32S7 | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a / B2I, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 | 32 ± 2 дБ | SMA, вилка | Ø27,3 × 58,6 мм | — |
| KADAMM GNSS-RTK-L125-33S6 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b | 33 ± 2 дБ | SMA, вилка | Ø48,2 × 32,2 мм | — |
| KADAMM GNSS-RTK-L125-33S7 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6 | 33 ± 2 дБ | SMA, вилка | Ø27,3 × 107,24 мм | — |
| KADAMM GNSS-RTK-L125-38S | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b, L-Band | 38 ± 2 дБ | SMA, вилка | Ø40 × 84,5 мм | — |
| KADAMM GNSS-RTK-L125-28S | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E5 / E6, L-Band | 28 дБ (тип.) | SMA (внутренняя резьба, центральный штырь) | Ø27,7 × 58,7 мм | 15 г; питание 3,3–16 В, 13 мА |
| KADAMM GNSS-RTK-L125-28S2 | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B3, Galileo E1 / E5 / E6, L-Band | 28 дБ (тип.) | SMA (внутренняя резьба, центральный штырь) | Ø50 × 42,16 мм | 25 г; питание 3,0–16 В, 15–20 мА |
| KADAMM GNSS-RTK-L12-28S-2 | GPS L1 / L2, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2b, Galileo E1 / E5b, L-Band | 28 дБ (тип.) | SMA (внутренняя резьба, центральный штырь) | 40,8 × Ø44,3 мм | питание 3–16 В DC, 15 мА (тип.), не более 20 мА, масса 20 г |
| KADAMM GNSS-RTK-L12-28S-3 | GPS L1 / L2, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2b, Galileo E1 / E5b, L-Band | 28 дБ (тип.) | SMA (внутренняя резьба, центральный штырь) | 56 × Ø23 мм | питание 3–16 В DC, 30 мА (тип.), масса 12 г |
| KADAMM GNSS-RTK-L125-38S-2 | GPS L1 / L2 / L5, BeiDou B1 / B2a | 38 ± 2 дБ | SMA, вилка | 155 × Ø27,8 мм | питание 2,8–5 В DC, 26 ± 2 мА при 3,3 В |
| KADAMM GNSS-RTK-L15-28S-2 | GPS L1 / L5, ГЛОНАСС G1, BeiDou B1 / B2a, Galileo E1 / E5a, L-Band | 28 дБ (тип.) | SMA (внутренняя резьба, центральный штырь) | 40,8 × Ø44,3 мм | питание 3–16 В DC, 15 мА (тип.), не более 20 мА, масса 20 г |
| KADAMM GNSS-RTK-L15-18S | GPS L1 / L5 | 18 ± 2 дБ, шум ≤ 1,5 дБ | SMA (вилка) | Ø20 × 30,6 мм | керамическая антенна в колпаке; 1 дБи (тип.); 15 г; 1,8–3,6 В |
| KADAMM GNSS-RTK-L125-39S2 | L1 / L2 / L5 (системы ГНСС — уточняйте у менеджера) | 39 дБ, шум менее 2,5 дБ | SMA | Ø28 × 58,5 мм | ≤ 12 г; 3–10 В DC |
| KADAMM GNSS-RTK-L125-33S8 | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2, Galileo E1 / E5a / E5b, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 33 ± 2 дБ, шум ≤ 2 дБ | SMA (вилка) | Ø32,2 × 45,8 мм | 2,4 дБи (1166–1278 МГц), 2,5 дБи (1559–1612 МГц), 1,0 дБи (L-Band); осевое отношение ≤ 3 дБ; высота фазового центра 26,8 мм; ≤ 25 г (опционально ≤ 20 г); 3,3–12 В DC, ≤ 55 мА; IP65 (опционально IP67); −40…+70 °C |
| KADAMM GNSS-RTK-L12-33S | GPS L1 / L2, ГЛОНАСС L1 / L2, Galileo E1, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, QZSS L1 / L2, SBAS L1 (L5 и L-Band — уточняйте у менеджера) | 33 дБ (тип.), шум ≤ 1,5 дБ | SMA (вилка) | Ø40 × 75,2 мм | 4,2 дБи (1205–1278 МГц), 3,8 дБи (1559–1610 МГц); осевое отношение ≤ 3 дБ; высота фазового центра L1 32 / L2 42 мм; ≤ 38 г; 3,3–12 В DC, ≤ 55 мА; 3 винта M2,5; IP65 (опционально IP67); −40…+70 °C |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-S в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание GNSS-RTK-S.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-RTK-S:
GPS L1, ГЛОНАСС L1 и BeiDou B1
Перед заказом KADAMM GNSS-RTK-S сверьте с проектом:
- Частоты оборудования — внутри 1164–1300 и 1525–1615 МГц
Как подобрать антенну под объект
Разъём и кабельРазъём антенны — SMA; ответная часть и кабель — того же типа, без лишних переходников. Длину снижения считайте вместе с потерями на рабочей частоте.
Системы и полосыДолжны совпадать с приёмником; многочастотному приёмнику — многочастотная антенна.
Место установкиОткрытое небо, подальше от передающих антенн и металлических стен; на транспорте — по центру крыши.
Сценарии по отраслям
ТранспортНавигация и мониторинг транспорта: GNSS-RTK-S принимает сигналы спутниковых систем на подвижных объектах.
Связь и энергетикаСинхронизация времени оборудования связи и энергосистем по сигналам ГНСС: GNSS-RTK-S ставят на крышу узла связи или подстанции.
Монтаж и подключение
- GNSS-RTK-S ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Уличные соединения GNSS-RTK-S после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-RTK-S включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
В комплекте:
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-RTK-S | KADAMM GNSS-RTK-EH | KADAMM GNSS-RTK-E | KADAMM GNSS-RTK-ER |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1164–1300 и 1525–1615 МГц | 1164–1300 и 1525–1615 МГц | 1164–1300 и 1525–1610 МГц | 1164–1300 и 1525–1610 МГц |
| Усиление | по исполнению (см. таблицу «Исполнения») | 28–40 дБ | 18–36 дБ | 25–40 дБ |
| Поляризация | уточняйте у менеджера | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Масса | — | по исполнению (см. таблицу «Исполнения») | — | по исполнению (см. таблицу «Исполнения») |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают GNSS-RTK-S: Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
