Активные встраиваемые патч-антенны только BeiDou B1: BeiDou, МШУ 18–28 дБ.
Что представляет собой антенна

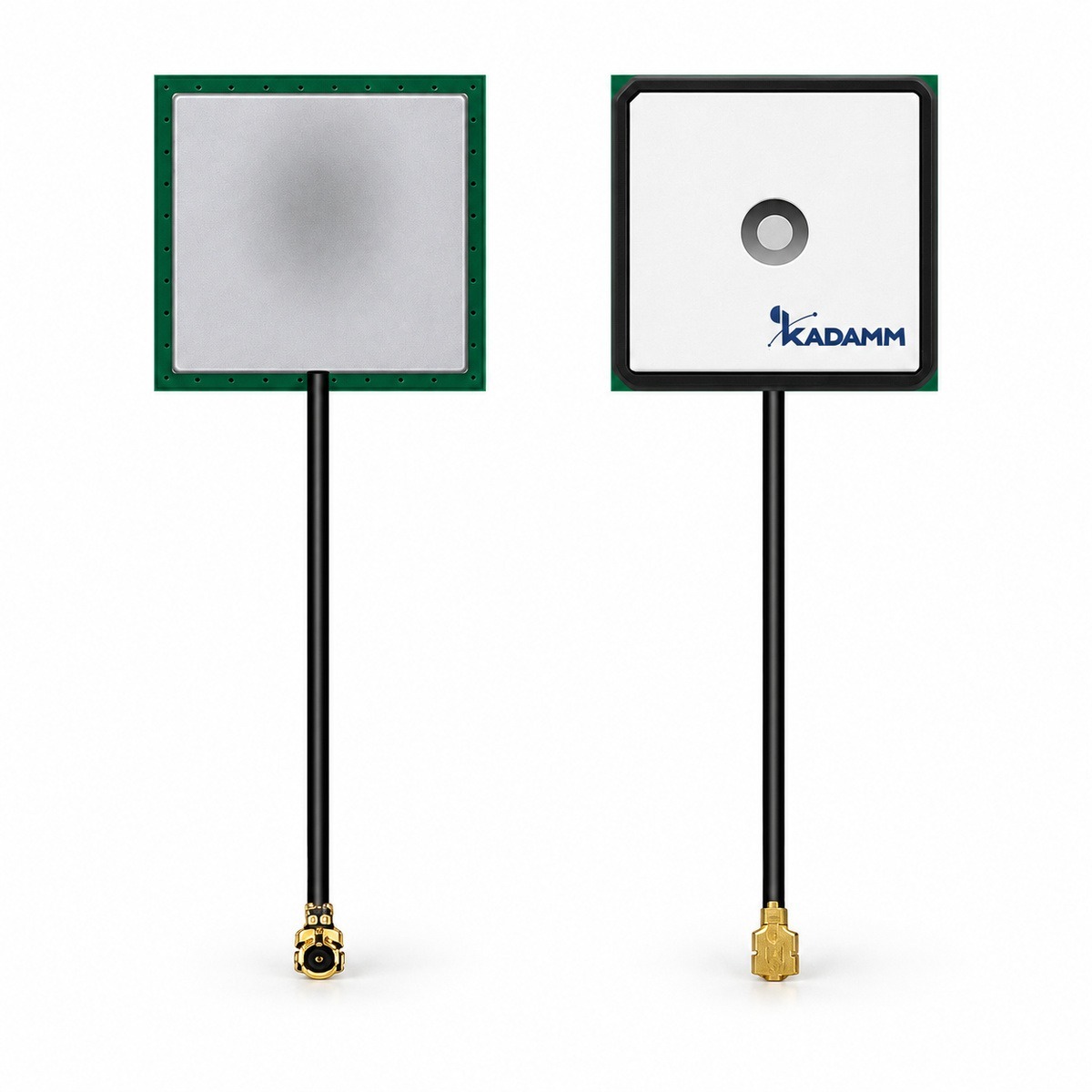

KADAMM GPA-B1 — активные встраиваемые патч-антенны только BeiDou B1 для системы BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на BeiDou. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с BeiDou, односистемной антенны достаточно.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 18–28 дБ, коэффициент шума менее 2 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 2 — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Конструкция и условия работы: рабочая температура −40…+85 °C.
Разъём — IPEX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
Сравните таблицы характеристик KADAMM GPA-B1 и KADAMM GPA-L1B1: число входов, разъёмы и способ крепления у моделей могут различаться.
Сравните таблицы характеристик KADAMM GPA-B1 и KADAMM GPA-L1: число входов, разъёмы и способ крепления у моделей могут различаться.
- Полосы 1559–1592 МГц, у GPA-L1B1G1 — 1559–1610 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GPA-B1 с запасом по краям.
Усиление встроенного усилителя GPA-B1; сверяйте его с допустимым уровнем на входе приёмника.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | 18–28 дБ |
| Коэффициент шума | менее 2 дБ |
| Поляризация | круговая правая (круговая правая) |
| Волновое сопротивление | 50 Ом |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | керамическая патч-антенна с МШУ на плате, только BeiDou B1 |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | GPA-B1-18-18 — 5 г; GPA-B1-18-18-2, GPA-B1-18-18-3 — 8 г; GPA-B1-28-28 — ≤ 13,5 г; GPA-B1-28-28-2 — ≤ 8,6 г |
| Рабочая температура | −40…+85 °C |
Исполнения
| Артикул | Частота | Патч, мм | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём |
|---|---|---|---|---|---|---|
| KADAMM GPA-B1-18-18 | только BeiDou: B1 | 18 × 18 × 4,8 | 2 дБи | 18 ± 2 дБ, шум менее 2 дБ | 3–5 В DC, ≤ 10 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-B1-18-18-2 | только BeiDou: B1 | 18 × 18 × 6,8 | 2 дБи | 18 ± 2 дБ, шум менее 2 дБ | 3–5 В DC, ≤ 10 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-B1-18-18-3 | только BeiDou: B1 | 18 × 18 × 6,8 | 2 дБи | 18 ± 2 дБ, шум менее 2 дБ | 3–5 В DC, ≤ 10 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-B1-28-28 | только BeiDou: B1 | 28 × 28 × 7 | 2,0 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-B1-28-28-2 | только BeiDou: B1 | 28 × 28 × 5 | 2,0 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPA-B1 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GPA-B1 перекрывает эти потери: сигнал на входе приёмника остаётся на 18 − 6 = 12 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GPA-B1 сверьте с проектом:
- Частоты оборудования — внутри 1559–1592 МГц
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GPA-B1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Разъёмы GPA-B1 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GPA-B1 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения с кабелем и разъёмом по таблице «Исполнения»
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPA-B1 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPA-B1 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPA-B1 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

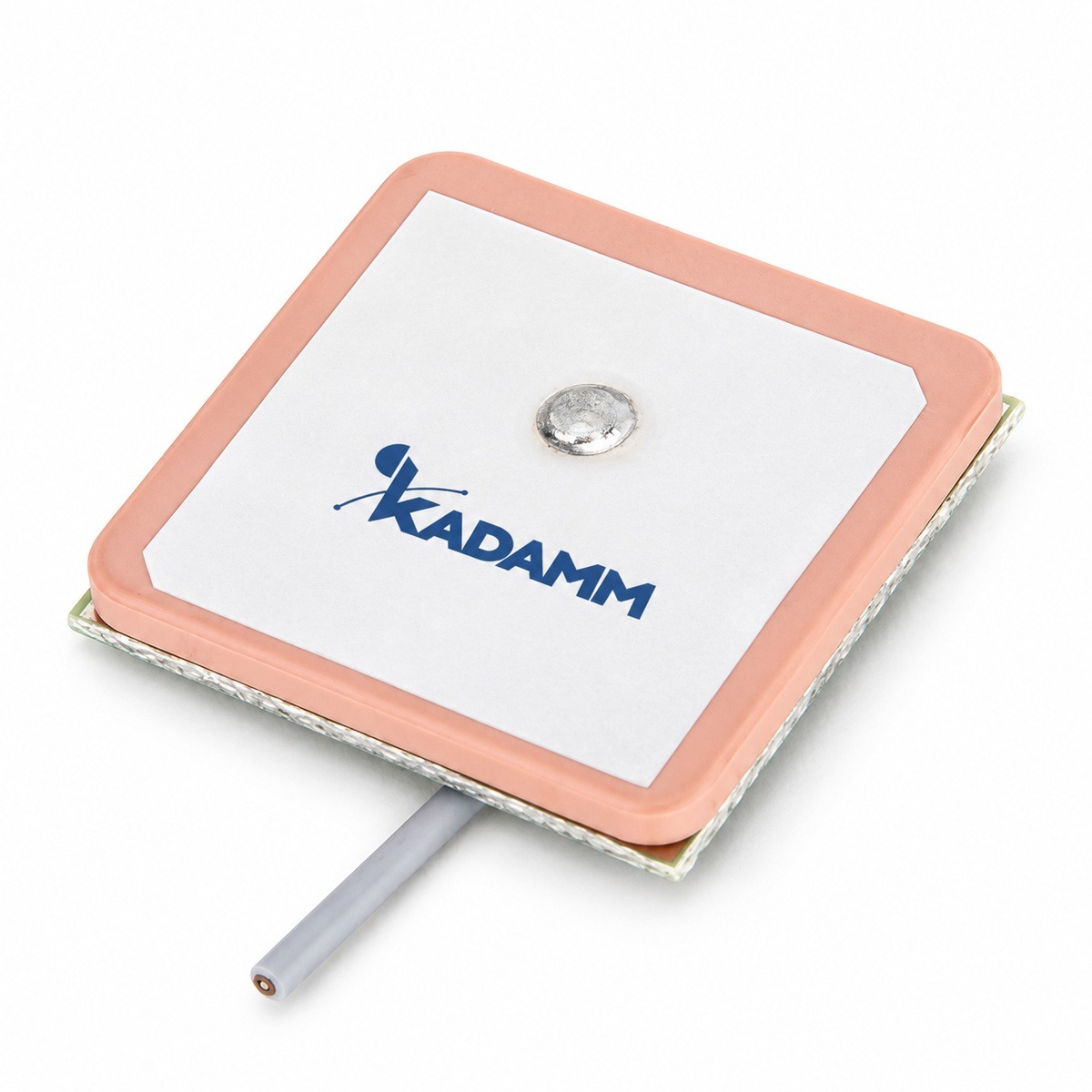

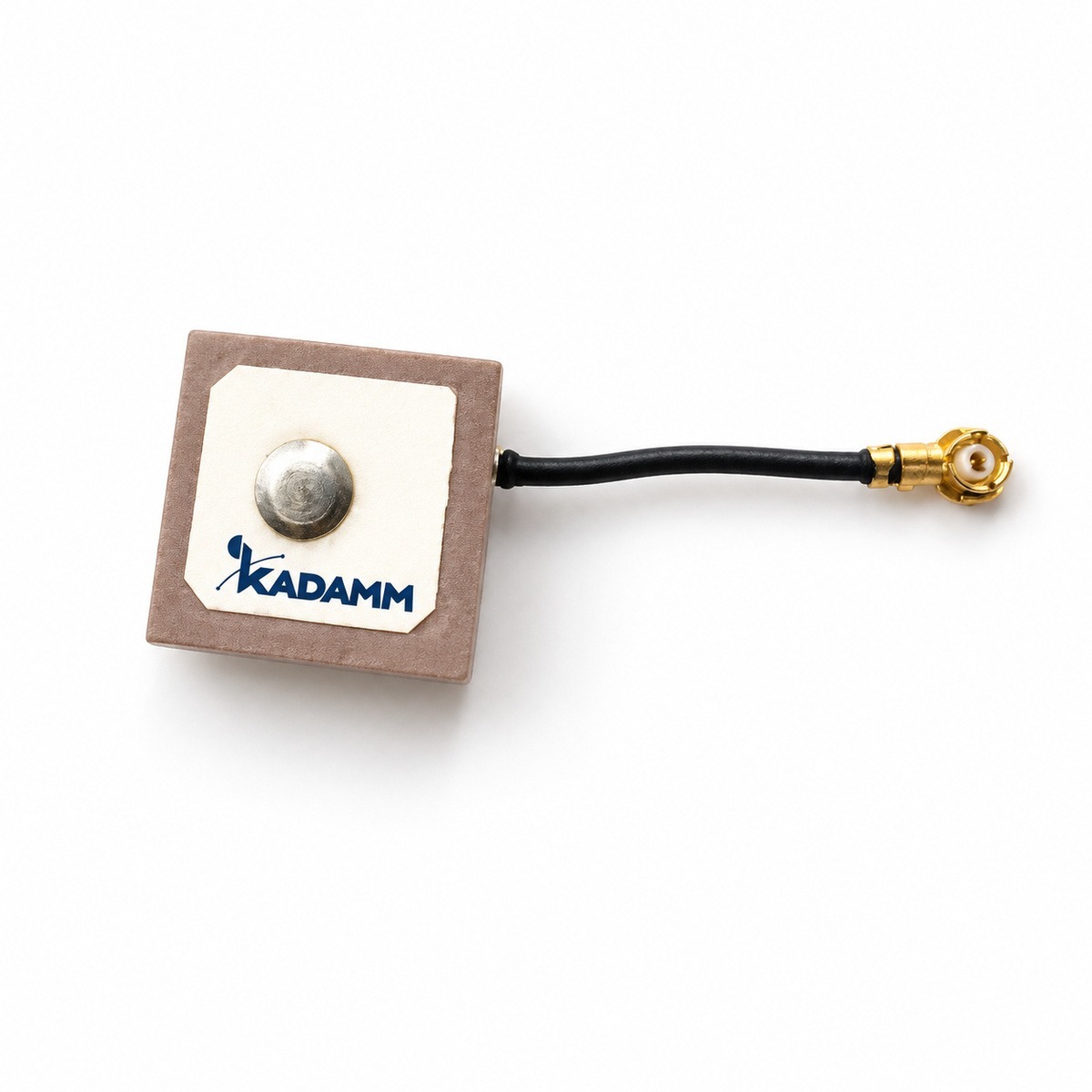

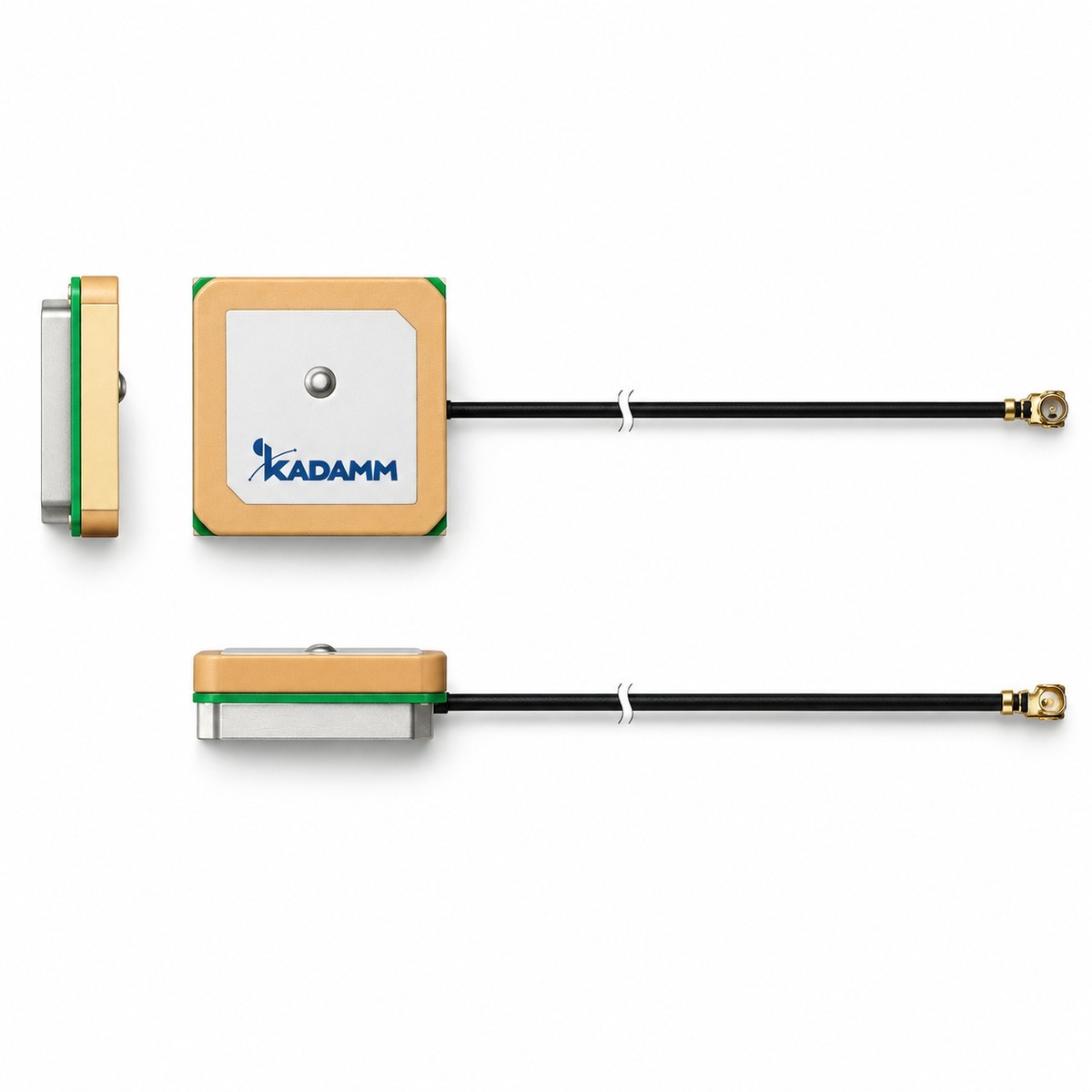

| Параметр | KADAMM GPA-B1 | KADAMM GPA-L1B1 | KADAMM GPA-L1 | KADAMM GPA-L1B1G1 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1592 МГц | 1559–1592 МГц | 1559–1592 МГц | 1559–1610 МГц |
| Усиление | 18–28 дБ | 16–28 дБ | 15–28 дБ | 18–35 дБ |
| Поляризация | круговая правая (круговая правая) | GPA-L1B1-12-16, GPA-L1B1-15-16, GPA-L1B1-25-20, GPA-L1B1-25-20-2, GPA-L1B1-35-28 — круговая правая (круговая правая); GPA-L1B1-16-18 — линейная | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Масса | GPA-B1-18-18 — 5 г; GPA-B1-18-18-2, GPA-B1-18-18-3 — 8 г; GPA-B1-28-28 — ≤ 13,5 г; GPA-B1-28-28-2 — ≤ 8,6 г | — | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
