Активные встраиваемые патч-антенны GPS/ГЛОНАСС: GPS, ГЛОНАСС, МШУ 16–28 дБ.
Что представляет собой антенна

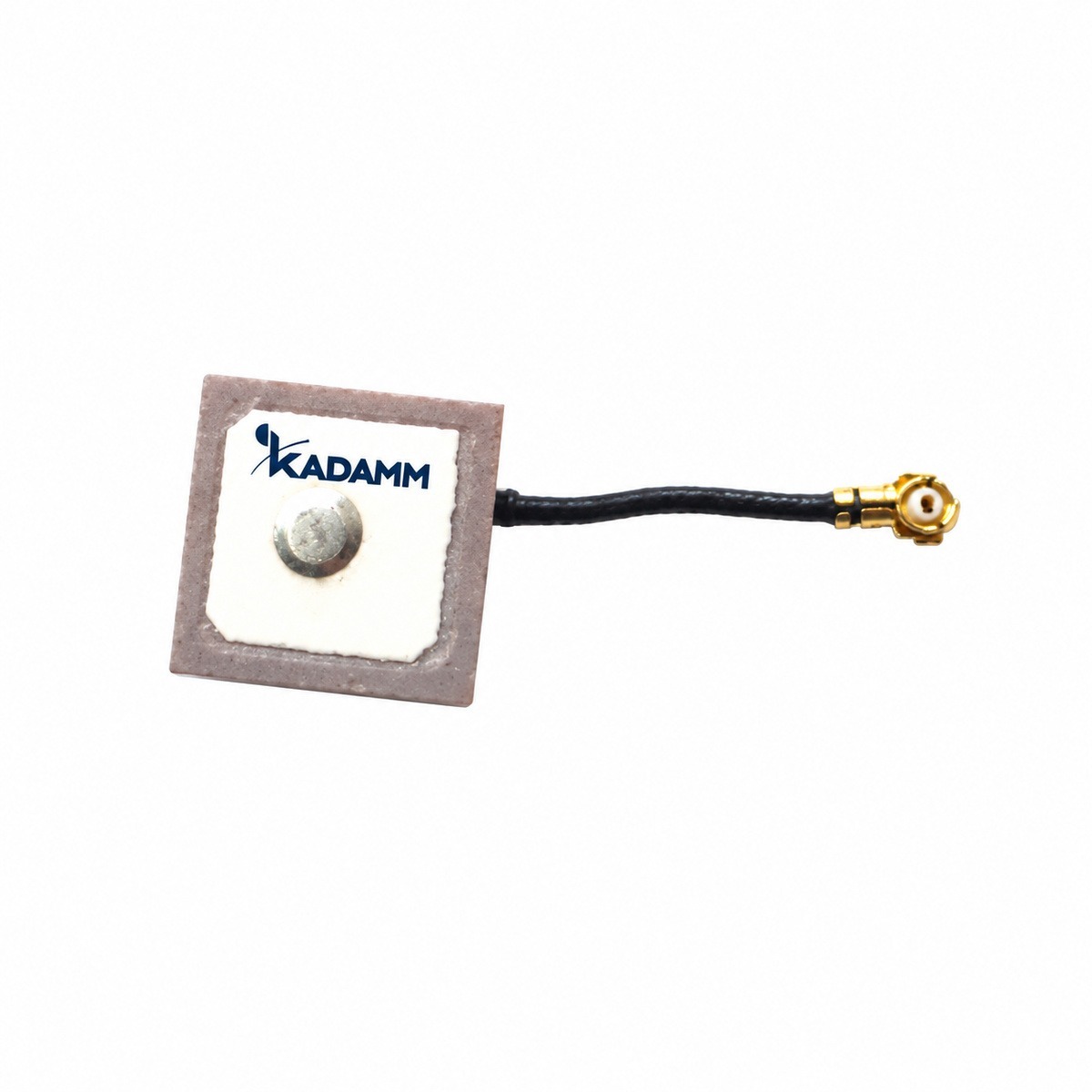

KADAMM GPA-L1G1 — активные встраиваемые патч-антенны GPS/ГЛОНАСС для систем GPS, ГЛОНАСС. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 16–28 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 2–5 В — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Разъём — IPEX, SMA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон |
|---|---|
| Система 1 | Антенный элемент |
| Система 2 | Малошумящий усилитель |
Всего у GPA-L1G1 — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 1559–1610 МГц, у GPA-L1B1 — 1559–1605 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1559–1610 МГц, у GPA-L1B1G1 — 1556–1610 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1559–1610 МГц, у GPA-L1 — 1559–1602 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Полосы 1559–1610 МГц, 0 портов, поляризация GPA-L1G1-9-16, GPA-L1G1-18-18 — круговая правая (круговая правая); GPA-L1G1-16-18 — линейная; к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GPA-L1G1; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GPA-L1G1 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Поляризация | GPA-L1G1-9-16, GPA-L1G1-18-18 — круговая правая (круговая правая); GPA-L1G1-16-18 — линейная |
| Полоса пропускания | GPA-L1G1-9-16 — ± 4 МГц от центральной частоты; GPA-L1G1-16-18, GPA-L1G1-18-18 — уточняйте у менеджера |
| КСВН антенного элемента | GPA-L1G1-9-16, GPA-L1G1-16-18 — менее 1,5; GPA-L1G1-18-18 — ≤ 2,0 |
| Осевое отношение | GPA-L1G1-9-16 — 5 дБ; GPA-L1G1-16-18, GPA-L1G1-18-18 — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| КСВН выхода | менее 2,0 |
Механические характеристики
| Параметр | Значение |
|---|---|
| Рабочая температура | −40…+85 °C; KADAMM GPA-L1G1-25-27 — −20…+60 °C |
| Относительная влажность | до 75 % |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч |
Исполнения
| Артикул | Частота | Патч, мм | Усиление антенны | МШУ, шум | Питание, ток | Кабель, разъём |
|---|---|---|---|---|---|---|
| KADAMM GPA-L1G1-9-16 | 1575–1602 МГц (GPS, ГЛОНАСС) | 9 × 9 × 4 | 1 дБic в зенит | 16 ± 2 дБ, шум менее 1,5 дБ | 2–3,6 В DC, ≤ 5 мА | RF0.81 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1G1-16-18 | 1575,42–1602 МГц (GPS, ГЛОНАСС) | 16 × 6 × 4 | 0 дБic в зенит | 18 ± 2 дБ, шум ≤ 1,5 дБ | 3–3,6 В DC, ≤ 5 мА | RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX |
| KADAMM GPA-L1G1-18-18 | 1575,42–1602 МГц (GPS, ГЛОНАСС) | 18 × 18 × 4 | 3 дБic в зенит (на плате) | 18 ± 2 дБ, шум ≤ 1,5 дБ | 3–5 В DC, менее 10 мА | RF1.13 (другие — по заказу); длина — уточняйте у менеджера; IPEX (другие — по заказу) |
| KADAMM GPA-L1G1-18-18-2 | GPS L1, ГЛОНАСС G1, Galileo E1 | 18 × 18 × 4,8 | 2 дБи | 18 ± 2 дБ, шум менее 2 дБ | 3–5 В DC, ≤ 10 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1G1-18-18-3 | GPS L1, ГЛОНАСС G1, Galileo E1 | 18 × 18 × 6,8 | 2 дБи | 18 ± 2 дБ, шум менее 2 дБ | 3–5 В DC, ≤ 10 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1G1-28-28 | GPS L1, ГЛОНАСС G1 | 28 × 28 × 5 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1G1-28-28-2 | GPS L1, ГЛОНАСС G1 | 28 × 28 × 7 | 2,0 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG174, 10 см; SMA, вилка |
| KADAMM GPA-L1G1-28-28-3 | GPS L1, ГЛОНАСС G1, Galileo E1 | 28 × 28 × 7 | 2,0 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1G1-28-28-4 | GPS L1, ГЛОНАСС G1, Galileo E1 | 28 × 28 × 5 | 2,0 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1G1-28-28-5 | GPS L1, ГЛОНАСС G1 | 28 × 28 × 6,9 | 2 дБи | 28 ± 2 дБ, шум менее 2 дБ | 2,8–5 В DC, ≤ 20 мА | RG1.13, 5 см; IPEX (U.FL) |
| KADAMM GPA-L1G1-28-28-6 | GPS L1, ГЛОНАСС G1 | 28 × 28 × 6,3 (патч 25×25×2) | более 3 дБic (экран 7×7 см) | 28 ± 2 дБ, шум 2 дБ | 2,8–5,0 В (ном. 3,3 В) DC, 20 мА | RG174, 10 см; SMA, вилка |

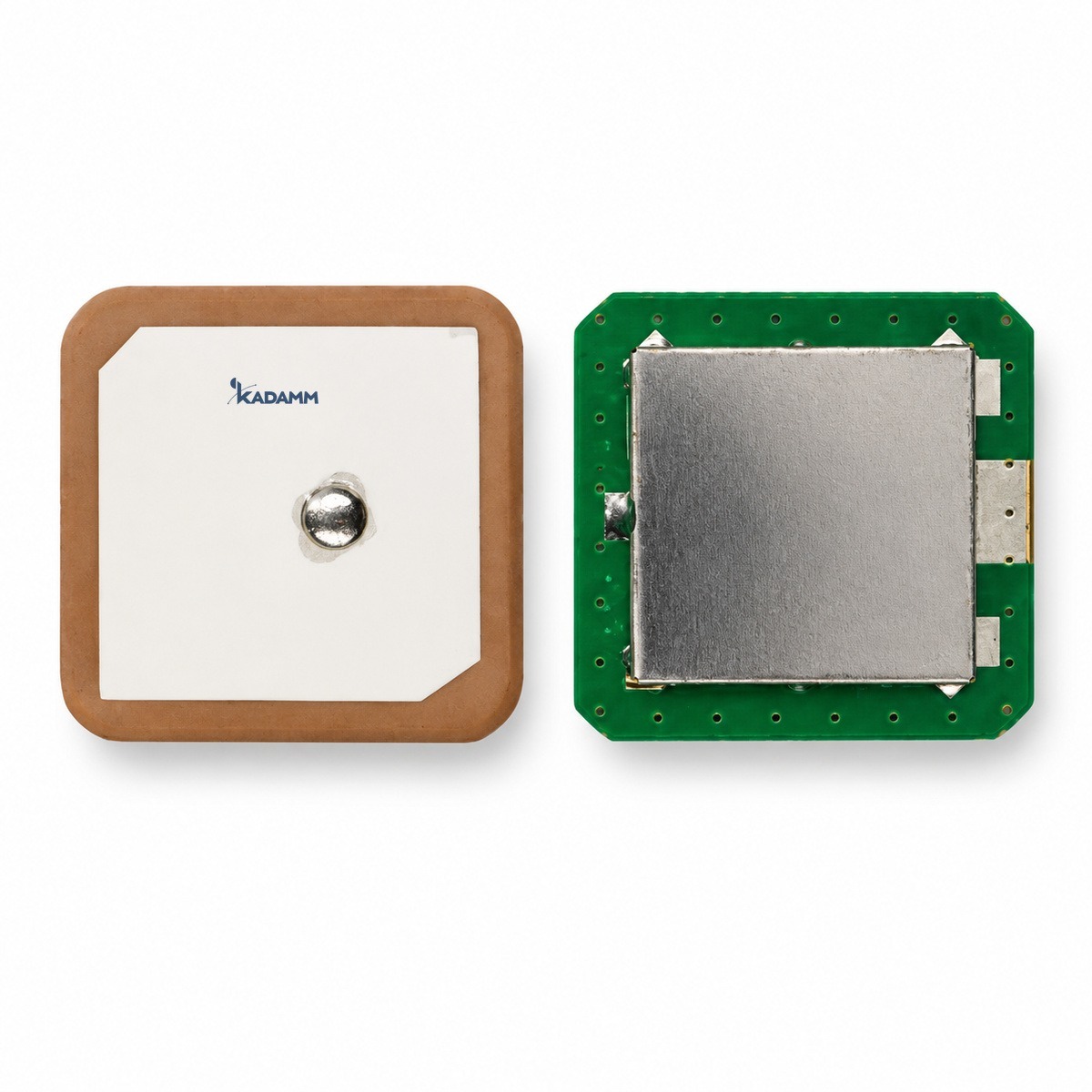

| KADAMM GPA-L1G1-25-27 | 1575,42 / 1602 МГц (GPS L1, ГЛОНАСС L1) | 25 × 25 × 4 (плата 25 × 25 × 0,6) | уточняйте у менеджера | 27 ± 3 дБ, шум — уточняйте у менеджера | 3,3–5,0 В DC, менее 20 мА | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GPA-L1G1 в таблицах выше.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GPA-L1G1 перекрывает эти потери: сигнал на входе приёмника остаётся на 16 − 6 = 10 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GPA-L1G1:
Перед заказом KADAMM GPA-L1G1 сверьте с проектом:
- Частоты оборудования — внутри 1559–1610 МГц
- Климат площадки — в пределах −40…+85 °C; KADAMM GPA-L1G1-25-27 — −20…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GPA-L1G1 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Уличные соединения GPA-L1G1 после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GPA-L1G1 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GPA-L1G1 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GPA-L1G1 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GPA-L1G1 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GPA-L1G1 | KADAMM GPA-L1B1 | KADAMM GPA-L1B1G1 | KADAMM GPA-L1 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1559–1610 МГц | 1559–1605 МГц | 1556–1610 МГц | 1559–1602 МГц |
| Усиление | 16–28 дБ | 16–28 дБ | 18–35 дБ | 15–28 дБ |
| Поляризация | GPA-L1G1-9-16, GPA-L1G1-18-18 — круговая правая (круговая правая); GPA-L1G1-16-18 — линейная | GPA-L1B1-12-16, GPA-L1B1-15-16, GPA-L1B1-25-20, GPA-L1B1-25-20-2, GPA-L1B1-35-28 — круговая правая (круговая правая); GPA-L1B1-16-18 — линейная | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Страница | Эта модель | Открыть | Открыть | Открыть |
