Комбинированная антенна GPS + Wi-Fi: GPS.
Что представляет собой антенна

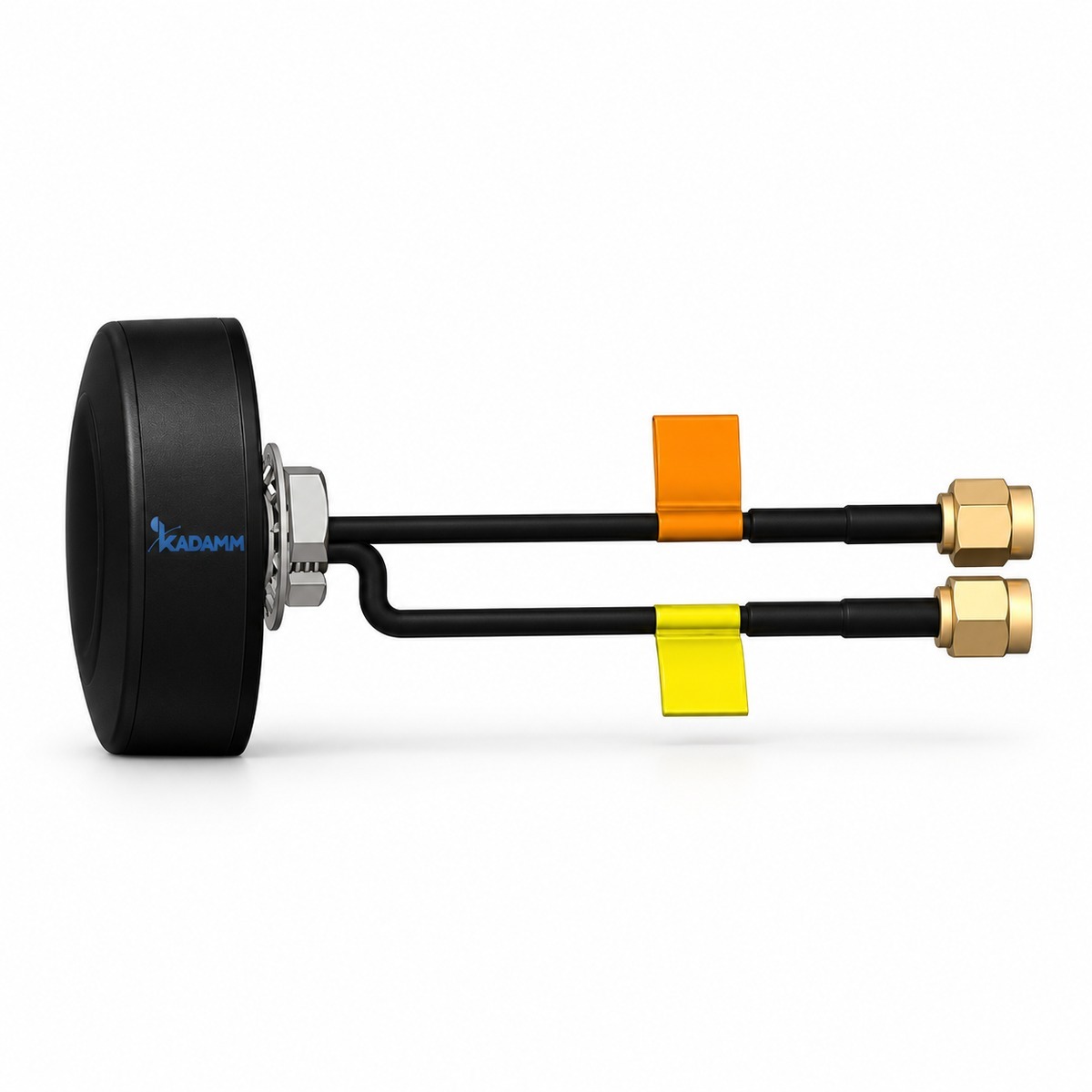

KADAMM GNSS-W1-2S — комбинированная антенна GPS + Wi-Fi для системы GPS. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на GPS. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с GPS, односистемной антенны достаточно.
Антенна комбинированная: ГНСС и связь (ГНСС + Wi-Fi) в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: крепление: винт; FPC — встраивание.
Разъём — SMA, I-PEX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | ГНСС | 0 дБic в зенит; KADAMM GNSS-W1-3E — 0,5–3 дБи |
| Система 2 | Wi-Fi | 2 дБи в зенит; KADAMM GNSS-W1-3E — 0,5–3 дБи |
Всего у GNSS-W1-2S — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 1572,42–1578,42, 2400–2500 и 4800–5850 МГц, у GNSS-GSM1-2E — 824–960, 1572,42–1578,42, 1710–2690 и 5150–5850 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 1572,42–1578,42, 2400–2500 и 4800–5850 МГц, у GNSS-L1B1-28S2 — 1555–1580 МГц
- Усиление усилителя 20 дБ (по исполнению), у GNSS-L1B1-28S2 — 21,5–28 дБ (меньше на 1,5 дБ)
KADAMM GNSS-L1B1-28S2 даёт больше усиления; у KADAMM GNSS-W1-2S в пользу выбора — свой набор полос.
- Полосы 1572,42–1578,42, 2400–2500 и 4800–5850 МГц, у GNSS-RTK-E — 1164–1300 и 1525–1610 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Фото исполнений
Ключевые особенности
Усиление встроенного усилителя GNSS-W1-2S; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-W1-2S с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: винт; KADAMM GNSS-W1-3E — встраивание в корпус.
Как читать характеристики
Электрические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Частоты | 1575,42 ± 3 МГц (GPS); KADAMM GNSS-W1-3E — 1575,42 МГц (GPS) |
| Коэффициент усиления | 0 дБic в зенит; KADAMM GNSS-W1-3E — 0,5–3 дБи |
| Поляризация | круговая правая (круговая правая); KADAMM GNSS-W1-3E — уточняйте у менеджера |
| Полоса пропускания | ± 4 МГц от центральной частоты; KADAMM GNSS-W1-3E — уточняйте у менеджера |
| КСВН антенного элемента | менее 1,5; KADAMM GNSS-W1-3E — менее 3,0 |
| Волновое сопротивление | 50 Ом |
| Усиление МШУ | 20 ± 2 дБ; KADAMM GNSS-W1-3E — уточняйте у менеджера |
| Коэффициент шума | менее 1,5 дБ; KADAMM GNSS-W1-3E — уточняйте у менеджера |
| Питание | 3,3 В DC; KADAMM GNSS-W1-3E — уточняйте у менеджера |
| Потребляемый ток | менее 10 мА; KADAMM GNSS-W1-3E — уточняйте у менеджера |
| КСВН выхода | менее 2,0; KADAMM GNSS-W1-3E — уточняйте у менеджера |
Wi-Fi
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2483,5/4800–5825 МГц; KADAMM GNSS-W1-3E — 2400–2500 / 5150–5850 МГц |
| Коэффициент усиления | 2 дБи в зенит; KADAMM GNSS-W1-3E — 0,5–3 дБи |
| КСВН | менее 2,5; KADAMM GNSS-W1-3E — менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты корпуса | уточняйте у менеджера; KADAMM GNSS-W1-3E — 32,7 × 27,7 мм (гибкая печатная плата) |
| Кабель | RG178; длина — уточняйте у менеджера; KADAMM GNSS-W1-3E — RF1.13 |
| Разъём | SMA (другие — по заказу); KADAMM GNSS-W1-3E — I-PEX Gen.1 (U.FL) |
| Крепление | винт; KADAMM GNSS-W1-3E — встраивание в корпус |
| Степень защиты | IP65–IP67 (кроме места вывода кабеля); KADAMM GNSS-W1-3E — уточняйте у менеджера |
| Материал корпуса | ABS; KADAMM GNSS-W1-3E — гибкая печатная плата (FPC) |
| Рабочая температура | −40…+85 °C; KADAMM GNSS-W1-3E — −20…+60 °C |
| Относительная влажность | до 95 %; KADAMM GNSS-W1-3E — уточняйте у менеджера |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч; KADAMM GNSS-W1-3E — уточняйте у менеджера |
Исполнения
| Артикул | ГНСС: частота, МШУ | Wi-Fi | Питание | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|
| KADAMM GNSS-W1-2S | 1575,42 ± 3 МГц (GPS); элемент 0 дБic в зенит; 20 ± 2 дБ, шум менее 1,5 дБ | 2400–2483,5 / 4800–5825 МГц; 2 дБи в зенит; КСВН менее 2,5 | 3,3 В DC, менее 10 мА | RG178; длина — уточняйте у менеджера; SMA (другие — по заказу) | винт, IP65–IP67 (кроме места вывода кабеля) |

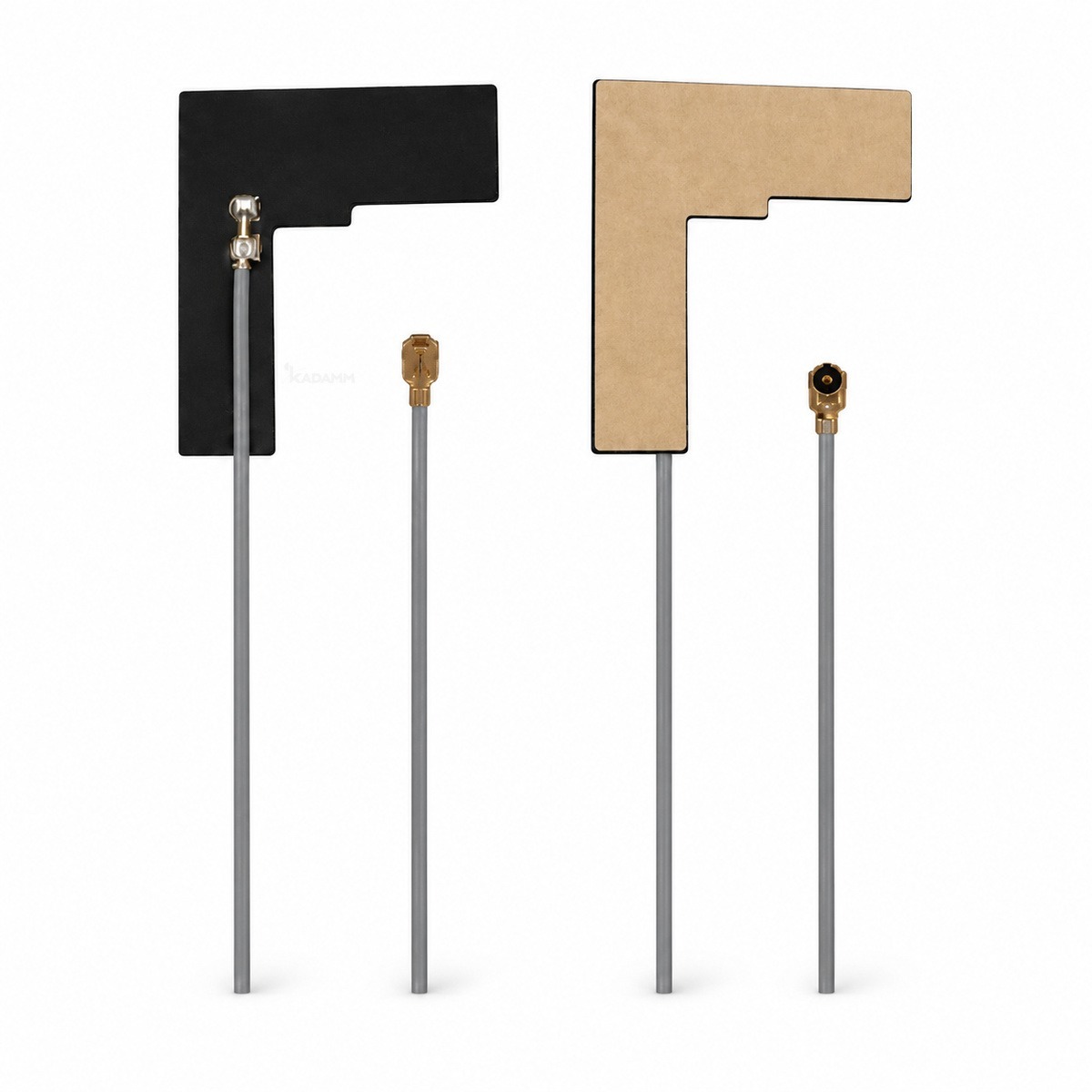

| KADAMM GNSS-W1-3E | 1575,42 МГц (GPS); 0,5–3 дБи; поляризация — уточняйте у менеджера; МШУ — уточняйте у менеджера | 2400–2500 / 5150–5850 МГц; 0,5–3 дБи; КСВН менее 3,0 | уточняйте у менеджера | RF1.13; I-PEX Gen.1 (U.FL) | гибкая печатная антенна (FPC) 32,7 × 27,7 мм, встраивание; −20…+60 °C |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-W1-2S в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-W1-2S.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-W1-2S перекрывает эти потери: сигнал на входе приёмника остаётся на 20 − 6 = 14 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-W1-2S:
Перед заказом KADAMM GNSS-W1-2S сверьте с проектом:
- Частоты оборудования — внутри 1572,42–1578,42, 2400–2500 и 4800–5850 МГц
- Опора и крепление — винт; KADAMM GNSS-W1-3E — встраивание в корпус
- Климат площадки — в пределах −40…+85 °C; KADAMM GNSS-W1-3E — −20…+60 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GNSS-W1-2S — винт; KADAMM GNSS-W1-3E — встраивание в корпус.
- GNSS-W1-2S ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — SMA (другие — по заказу); KADAMM GNSS-W1-3E — I-PEX Gen.1 (U.FL).
- Уличные соединения GNSS-W1-2S после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-W1-2S включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-W1-2S и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-W1-2S и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-W1-2S пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

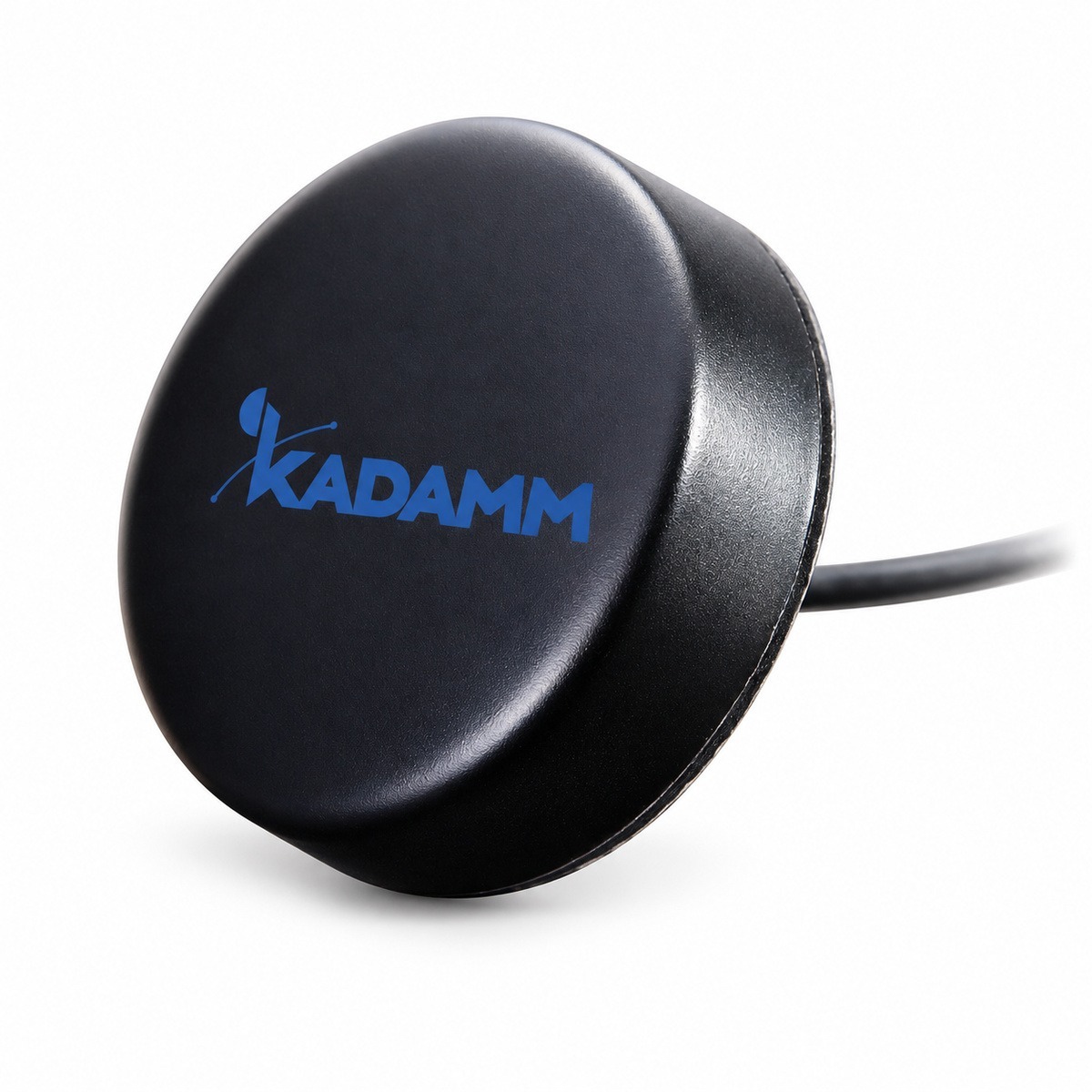

| Параметр | KADAMM GNSS-W1-2S | KADAMM GNSS-GSM1-2E | KADAMM GNSS-L1B1-28S2 | KADAMM GNSS-RTK-E |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1572,42–1578,42, 2400–2500 и 4800–5850 МГц | 824–960, 1572,42–1578,42, 1710–2690 и 5150–5850 МГц | 1555–1580 МГц | 1164–1300 и 1525–1610 МГц |
| Усиление | 20 дБ (по исполнению) | 20 дБ (по исполнению) | 21,5–28 дБ | 18–36 дБ |
| Поляризация | круговая правая (круговая правая); KADAMM GNSS-W1-3E — уточняйте у менеджера | круговая правая (круговая правая); KADAMM GNSS-LTE1W1-3E — уточняйте у менеджера | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Страница | Эта модель | Открыть | Открыть | Открыть |
