Встраиваемая комбинированная антенна GPS: GPS.
Что представляет собой антенна

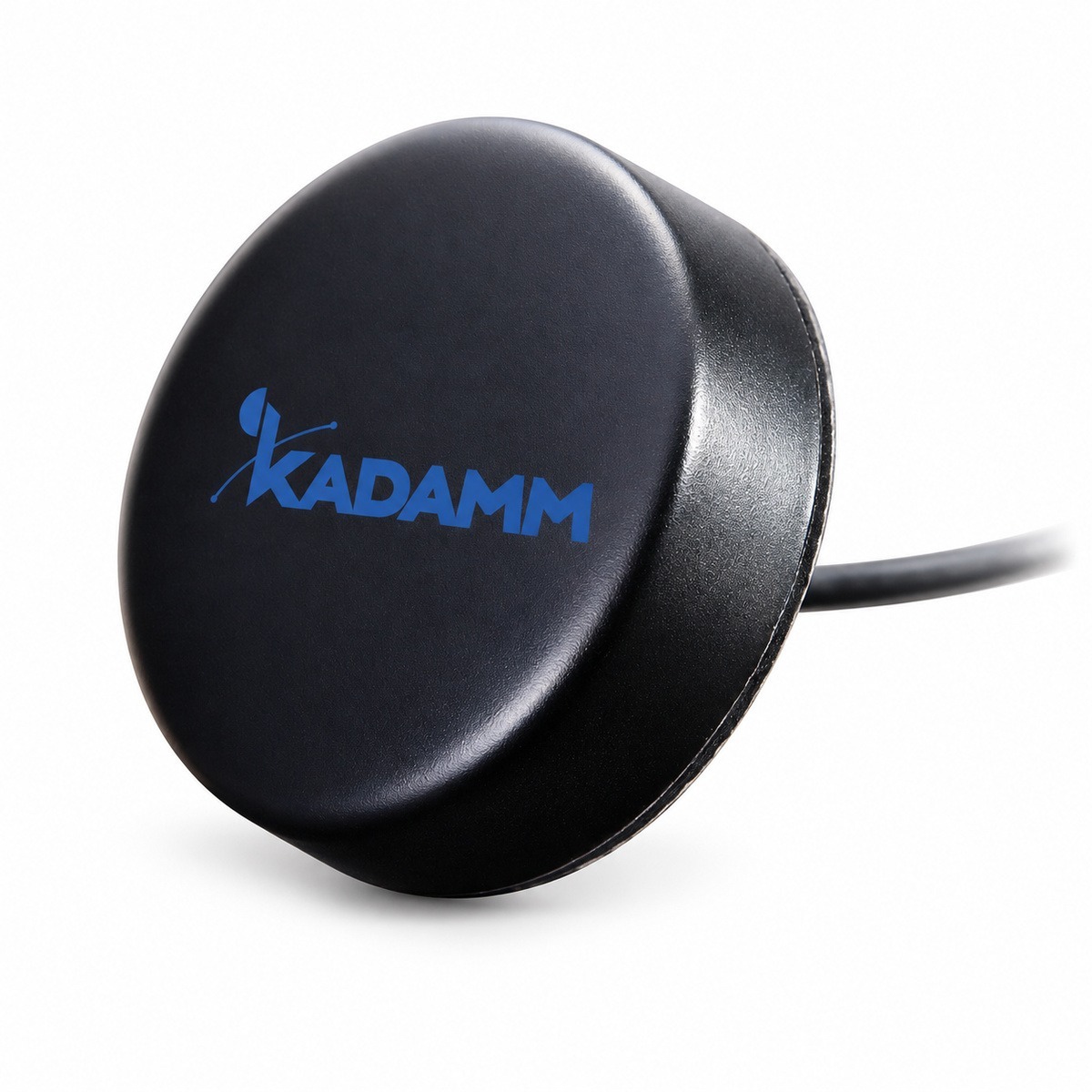

KADAMM GNSS-GSM1-2E — встраиваемая комбинированная антенна GPS для системы GPS. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на GPS. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с GPS, односистемной антенны достаточно.
Антенна комбинированная: ГНСС и связь (ГНСС + 2G/3G; ГНСС + 4G + Wi-Fi) в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: крепление: винт; FPC — встраивание; рабочая температура −40…+85 °C.
Разъём — IPEX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | ГНСС | 0 дБic в зенит; KADAMM GNSS-LTE1W1-3E — 3 дБи |
| Система 2 | Сотовая связь 2G/3G | 2 дБи в зенит; KADAMM GNSS-LTE1W1-3E — 2 дБи |
| Система 3 | Wi-Fi / Bluetooth (KADAMM GNSS-LTE1W1-3E) | 3 дБи |
Всего у GNSS-GSM1-2E — 3 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 824–960, 1572,42–1578,42, 1710–2690 и 5150–5850 МГц, у GNSS-W1-2S — 1572,42–1578,42, 2400–2500 и 4800–5850 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 824–960, 1572,42–1578,42, 1710–2690 и 5150–5850 МГц, у GNSS-LTE-2-3 — 824–960 и 1710–2690 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 824–960, 1572,42–1578,42, 1710–2690 и 5150–5850 МГц, у GNSS-LTE1W1 — 698–960, 1550–1610, 1710–2700 и 4900–5825 МГц
- Усиление усилителя 20 дБ (по исполнению), у GNSS-LTE1W1 — 28–36 дБ (меньше на 8 дБ)
KADAMM GNSS-LTE1W1 даёт больше усиления; у KADAMM GNSS-GSM1-2E в пользу выбора — свой набор полос.
Конструкция и материалы

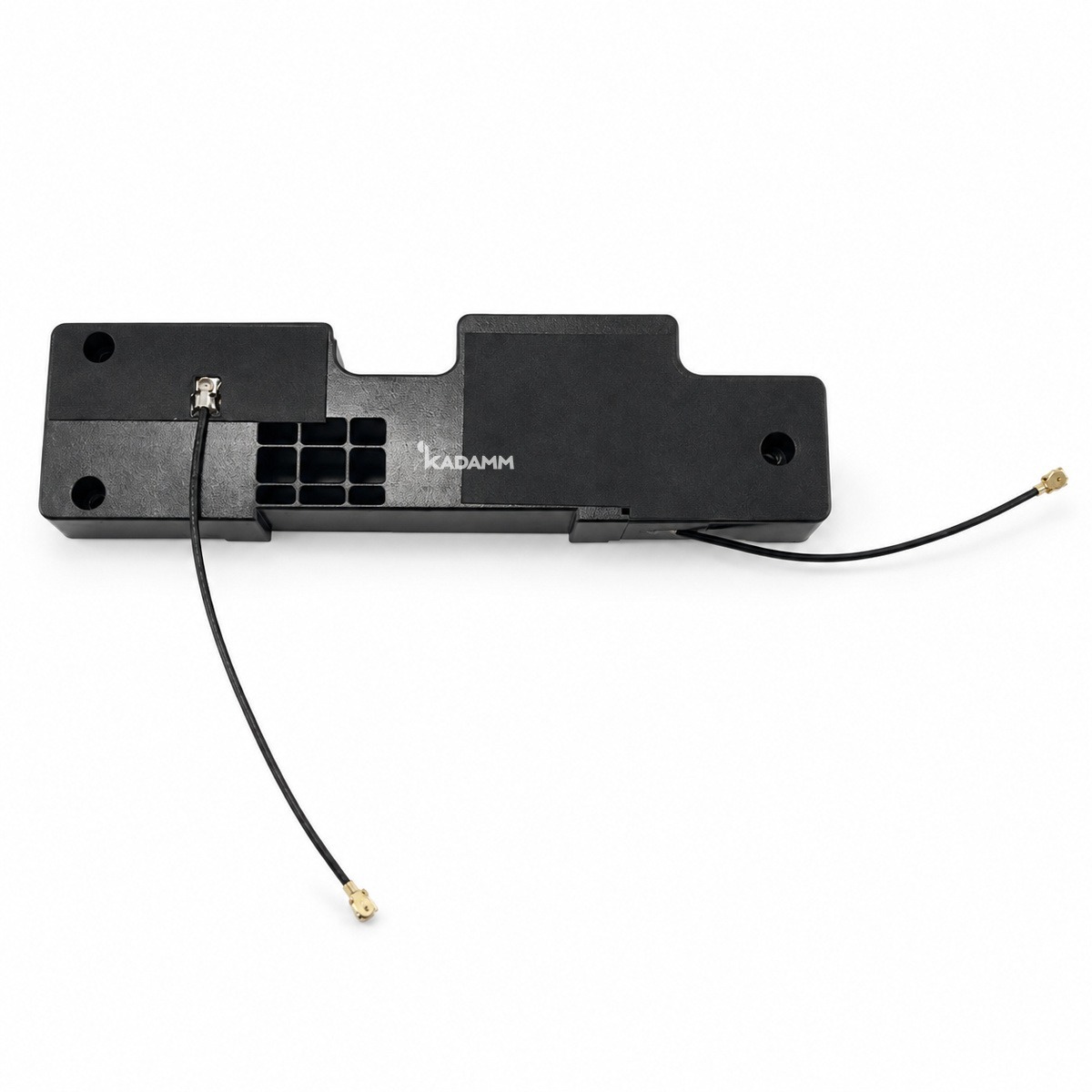

Фото исполнений
Ключевые особенности
Усиление встроенного усилителя GNSS-GSM1-2E; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-GSM1-2E с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: винт; KADAMM GNSS-LTE1W1-3E — встраивание в корпус.
Как читать характеристики
Электрические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Частоты | 1575,42 ± 3 МГц (GPS); KADAMM GNSS-LTE1W1-3E — 1575,42 МГц (GPS) |
| Коэффициент усиления | 0 дБic в зенит; KADAMM GNSS-LTE1W1-3E — 3 дБи |
| Поляризация | круговая правая (круговая правая); KADAMM GNSS-LTE1W1-3E — уточняйте у менеджера |
| Полоса пропускания | ± 4 МГц от центральной частоты; KADAMM GNSS-LTE1W1-3E — уточняйте у менеджера |
| КСВН антенного элемента | менее 1,5; KADAMM GNSS-LTE1W1-3E — ≤ 2,0 |
| Волновое сопротивление | 50 Ом |
| Усиление МШУ | 20 ± 2 дБ; KADAMM GNSS-LTE1W1-3E — уточняйте у менеджера |
| Коэффициент шума | менее 1,5 дБ; KADAMM GNSS-LTE1W1-3E — уточняйте у менеджера |
| Питание | 3 В DC; KADAMM GNSS-LTE1W1-3E — уточняйте у менеджера |
| Потребляемый ток | менее 10 мА; KADAMM GNSS-LTE1W1-3E — уточняйте у менеджера |
| КСВН выхода | менее 2,0; KADAMM GNSS-LTE1W1-3E — уточняйте у менеджера |
Сотовая связь 2G/3G
| Параметр | Значение |
|---|---|
| Диапазон частот | 824–960 / 1710–2170 МГц; KADAMM GNSS-LTE1W1-3E — 1710–2690 МГц (4G, дополнительный вход AUX) |
| Коэффициент усиления | 2 дБи в зенит; KADAMM GNSS-LTE1W1-3E — 2 дБи |
| КСВН | менее 2,5; KADAMM GNSS-LTE1W1-3E — ≤ 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Wi-Fi / Bluetooth (KADAMM GNSS-LTE1W1-3E)
| Параметр | Значение |
|---|---|
| Диапазон частот | 2400–2500 / 5150–5850 МГц |
| Коэффициент усиления | 3 дБи |
| КСВН | ≤ 2,0 |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты корпуса | Ø46 × 15 мм; KADAMM GNSS-LTE1W1-3E — гибкая печатная антенна, размеры — уточняйте у менеджера |
| Кабель | RG178; длина — уточняйте у менеджера; KADAMM GNSS-LTE1W1-3E — RF1.13 |
| Разъём | IPEX (другие — по заказу); KADAMM GNSS-LTE1W1-3E — I-PEX (U.FL) |
| Крепление | винт; KADAMM GNSS-LTE1W1-3E — встраивание в корпус |
| Степень защиты | IP65–IP67 (кроме места вывода кабеля); KADAMM GNSS-LTE1W1-3E — уточняйте у менеджера |
| Материал корпуса | ABS; KADAMM GNSS-LTE1W1-3E — гибкая печатная плата (FPC) |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 %; KADAMM GNSS-LTE1W1-3E — уточняйте у менеджера |
| Виброустойчивость | 10–55 Гц, амплитуда 1,5 мм, 2 ч; KADAMM GNSS-LTE1W1-3E — уточняйте у менеджера |
Исполнения
| Артикул | ГНСС: частота, МШУ | Сотовая связь | Wi-Fi | Питание | Кабель, разъём | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM GNSS-GSM1-2E | 1575,42 ± 3 МГц (GPS); элемент 0 дБic в зенит; 20 ± 2 дБ, шум менее 1,5 дБ | 824–960 / 1710–2170 МГц; 2 дБи в зенит; КСВН менее 2,5 | — | 3 В DC, менее 10 мА | RG178; длина — уточняйте у менеджера; IPEX (другие — по заказу) | винт, IP65–IP67 (кроме места вывода кабеля) |
| KADAMM GNSS-LTE1W1-3E | 1575,42 МГц (GPS); 3 дБи; КСВН ≤ 2,0; МШУ — уточняйте у менеджера | 1710–2690 МГц (4G, дополнительный вход AUX); 2 дБи; КСВН ≤ 3,0 | 2400–2500 / 5150–5850 МГц (Wi-Fi, Bluetooth); 3 дБи; КСВН ≤ 2,0 | уточняйте у менеджера | RF1.13; I-PEX (U.FL) | гибкая печатная антенна (FPC), встраивание в корпус; −40…+85 °C |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-GSM1-2E в таблицах выше.
- IEC 60529 — документ, на который ссылается техническое описание GNSS-GSM1-2E.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-GSM1-2E перекрывает эти потери: сигнал на входе приёмника остаётся на 20 − 6 = 14 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-GSM1-2E:
Перед заказом KADAMM GNSS-GSM1-2E сверьте с проектом:
- Частоты оборудования — внутри 824–960, 1572,42–1578,42, 1710–2690 и 5150–5850 МГц
- Опора и крепление — винт; KADAMM GNSS-LTE1W1-3E — встраивание в корпус
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GNSS-GSM1-2E — винт; KADAMM GNSS-LTE1W1-3E — встраивание в корпус.
- GNSS-GSM1-2E ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — IPEX (другие — по заказу); KADAMM GNSS-LTE1W1-3E — I-PEX (U.FL).
- Уличные соединения GNSS-GSM1-2E после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-GSM1-2E включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-GSM1-2E и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-GSM1-2E и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-GSM1-2E пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
