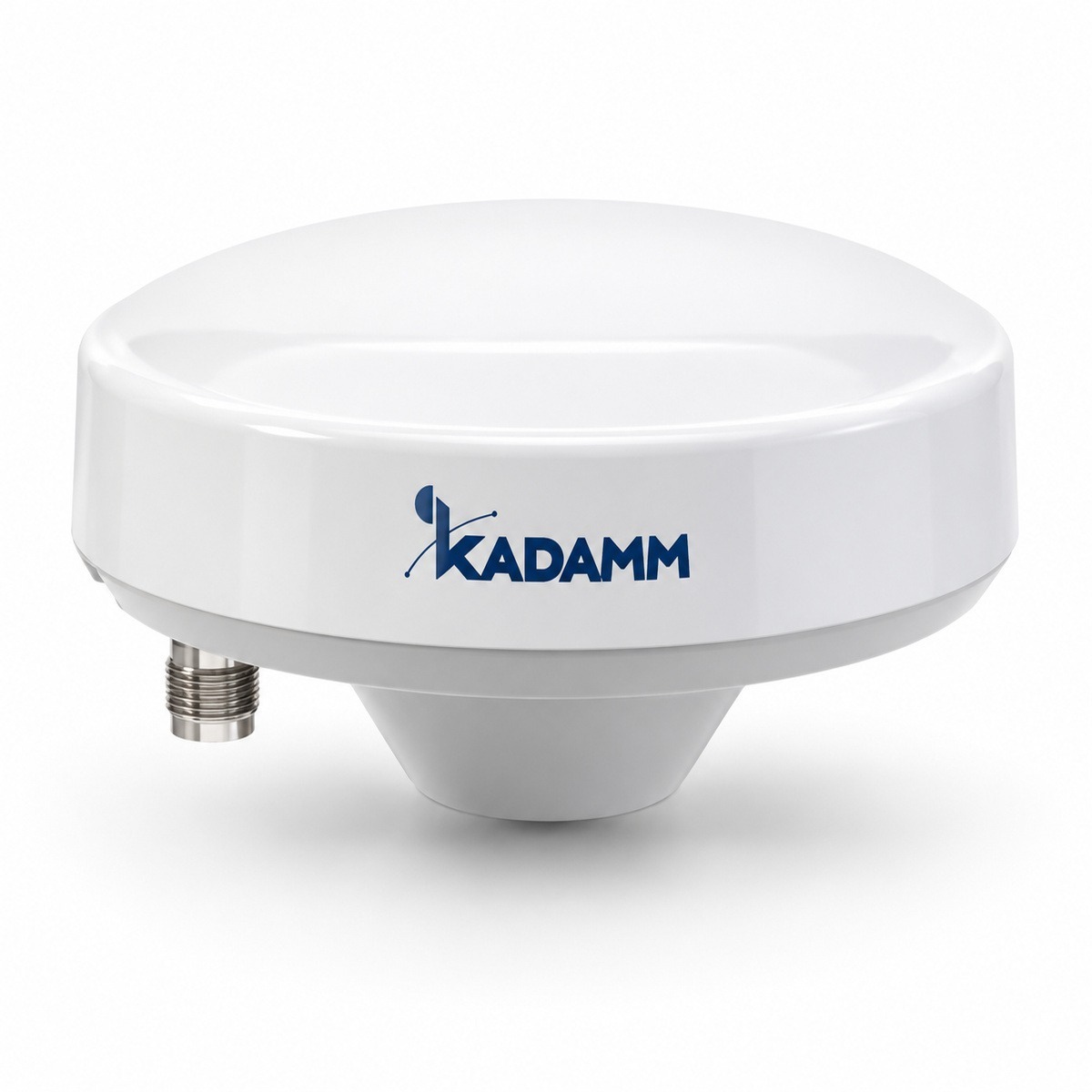

KADAMM GNSS-RTK-T — компактные, авиационные и антенны синхронизации ГНСС, МШУ 28–40 дБ, TNC, N, SMA
Компактные: .
Разъём SMA, TNC, N, FAKRA
▤
Подберём GNSS-RTK-T под ваш объектПришлите частоты, мощность, тип опоры или план помещения — инженеры KADAMM проверят модель, посчитают уровни сигнала и пришлют КП в течение рабочего дня.
Запросить подбор →1–5
Сигналы
МШУ 28–40 дБ
МШУ
SMA, TNC, N, FAKRA
Разъёмы
30
Исполнений
Что представляет собой антенна
KADAMM GNSS-RTK-T — компактные. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Антенна синхронизации: приёмник базовой станции получает от ГНСС метку времени (1PPS) и опорную частоту. Ей нужна стабильная видимость неба, иначе приёмник уходит в режим удержания.
Разъём — SMA, TNC, N, FAKRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Компактные: .
Чем отличается от похожих моделей KADAMM
KADAMM GNSS-RTK-EH
- Полосы 1164–1300 и 1525–1616 МГц, у GNSS-RTK-EH — 1164–1300 и 1525–1615 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
KADAMM GNSS-RTK-S
- Полосы 1164–1300 и 1525–1616 МГц, у GNSS-RTK-S — 1164–1300 и 1525–1615 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
KADAMM GNSS-RTK-E
- Полосы 1164–1300 и 1525–1616 МГц, у GNSS-RTK-E — 1164–1300 и 1525–1610 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
РазъёмыПо исполнению (см. таблицу «Исполнения»).
Фото исполнений

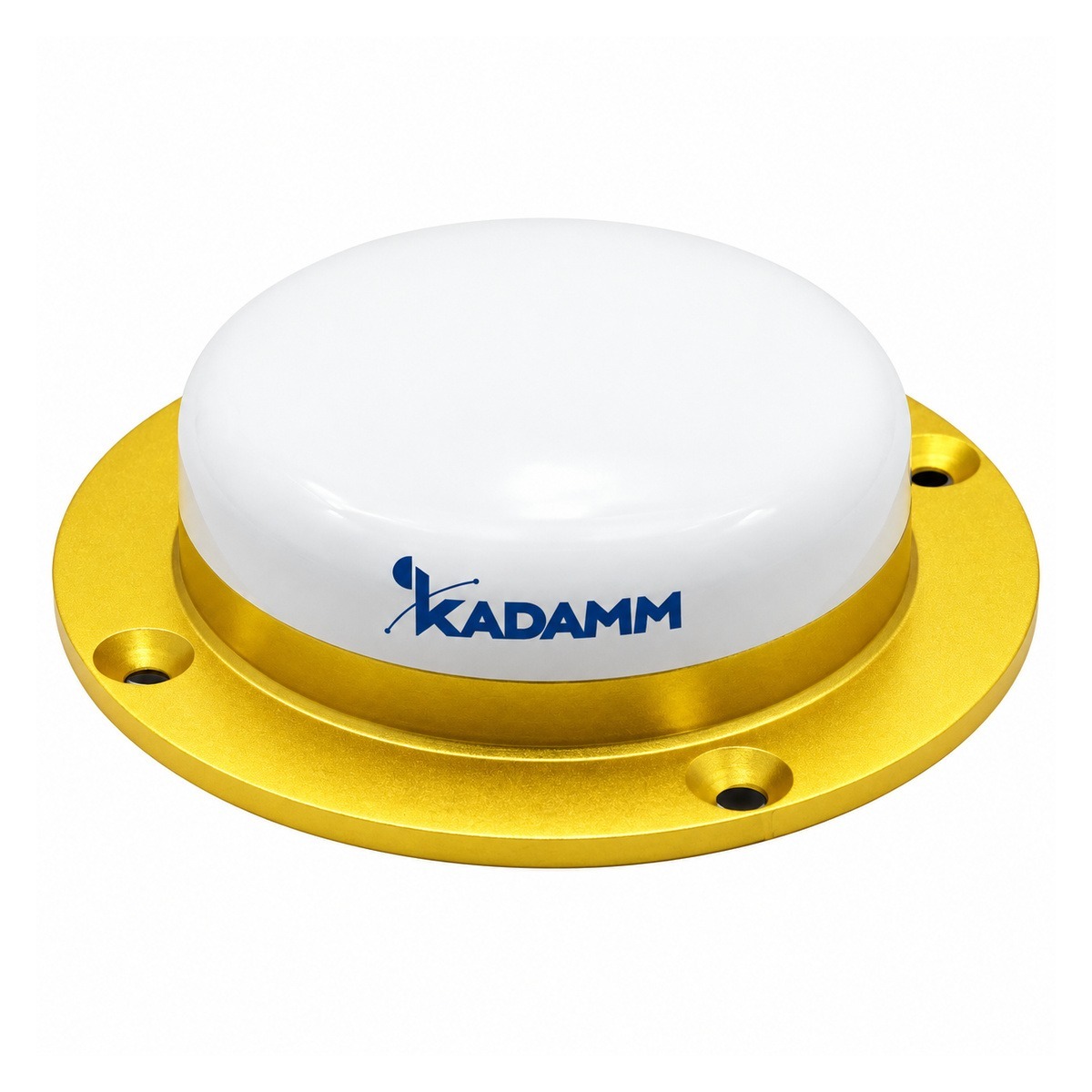

KADAMM GNSS-RTK-L1-36T

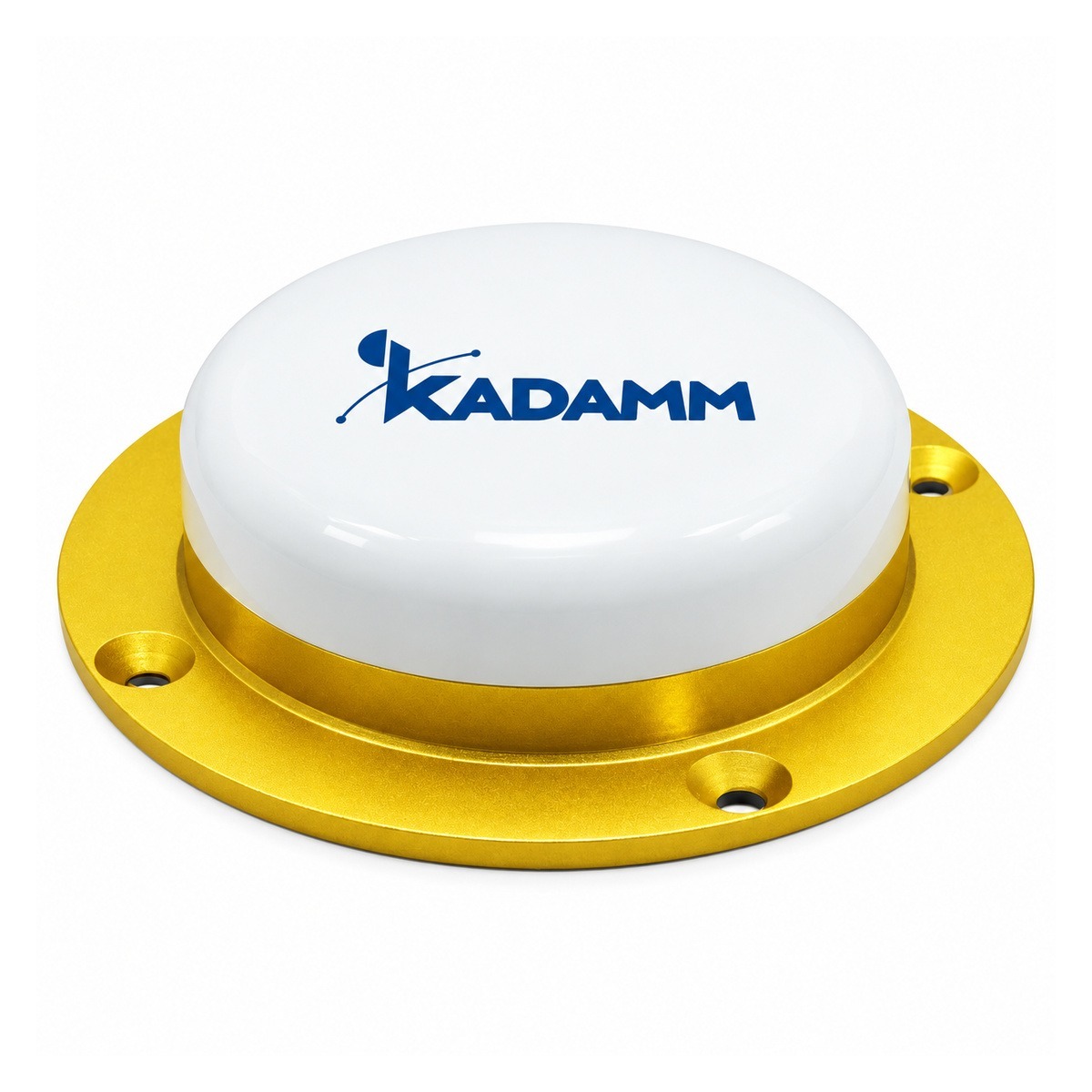

KADAMM GNSS-RTK-L12-36T

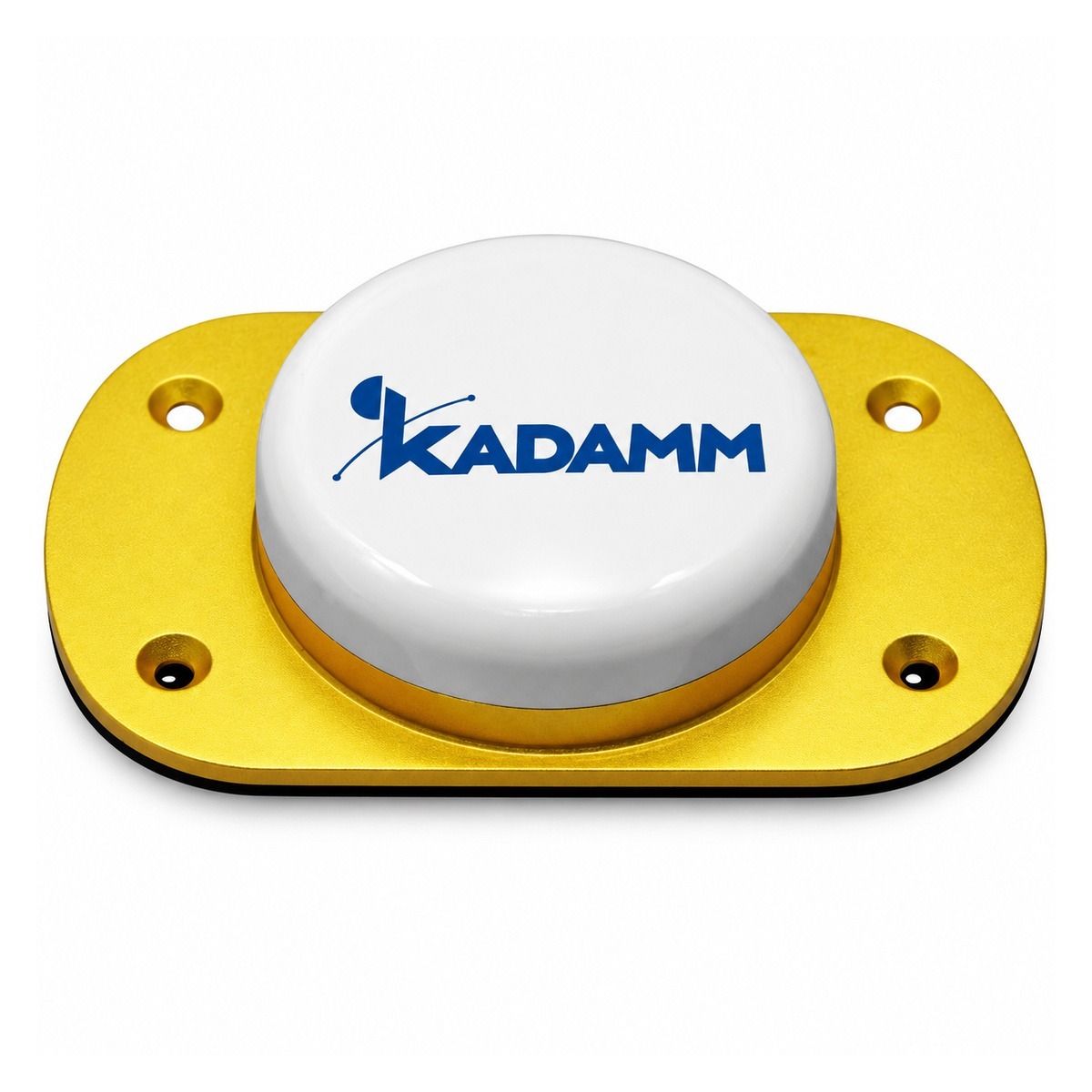

KADAMM GNSS-RTK-L12-36T2

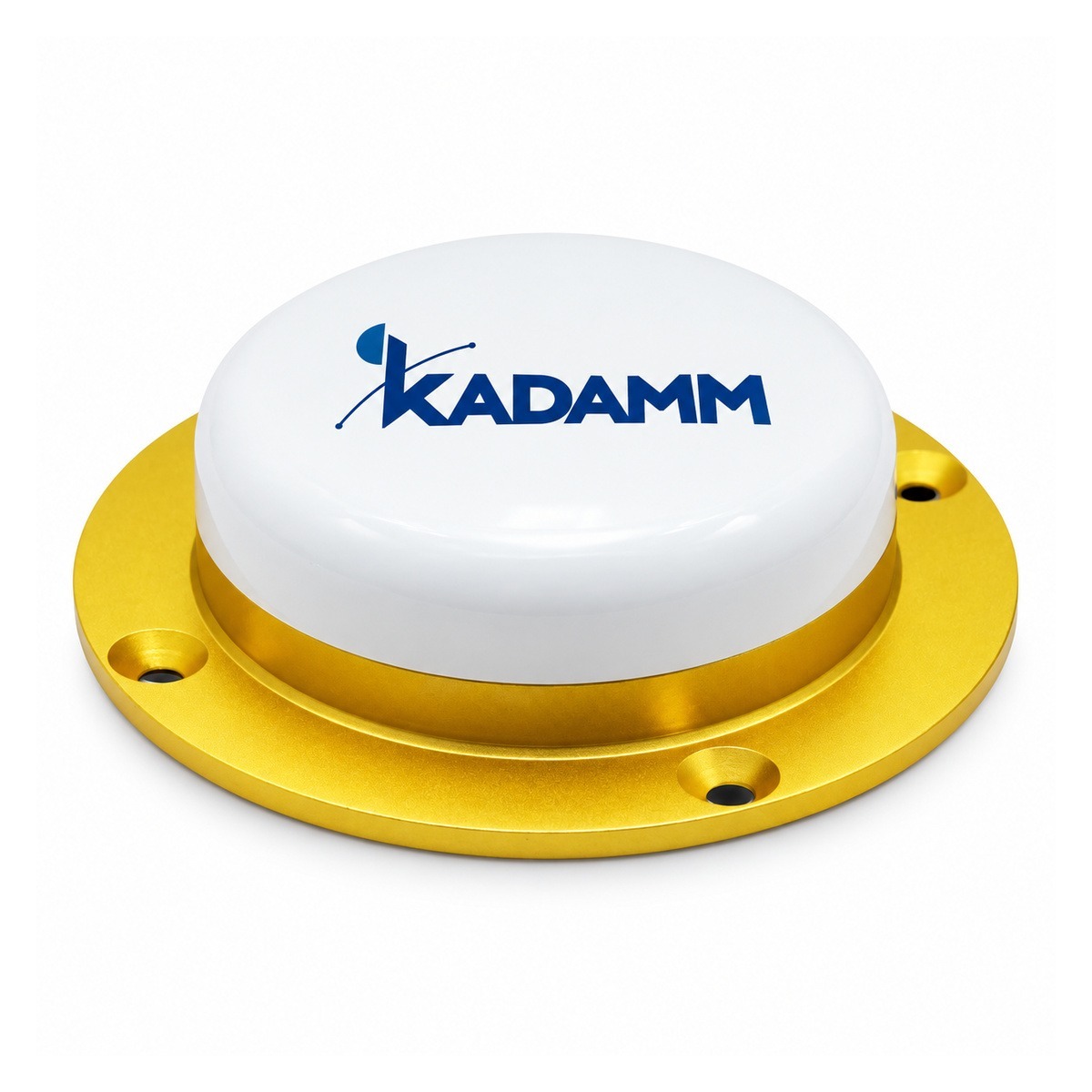

KADAMM GNSS-RTK-L12-36T3

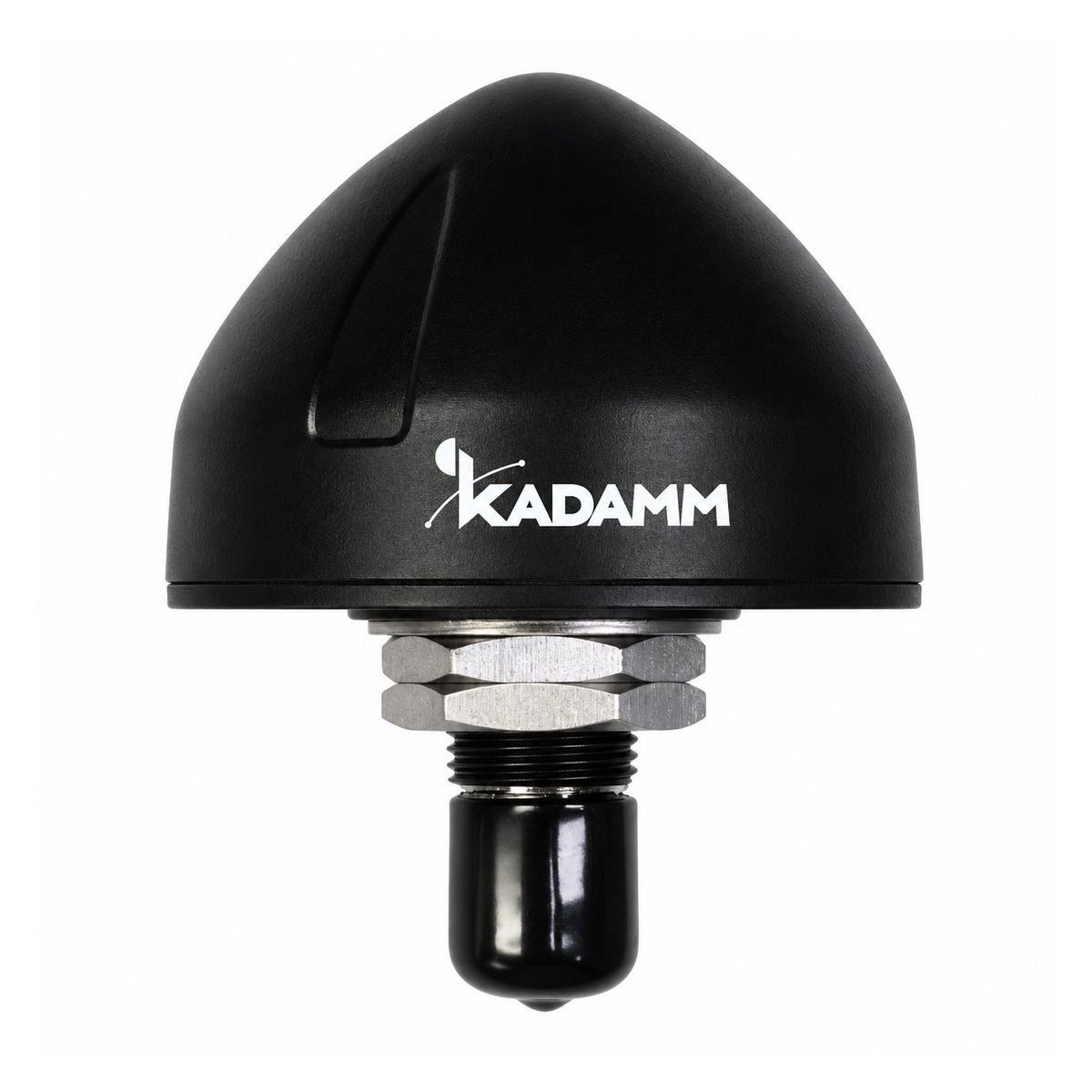

KADAMM GNSS-RTK-L12-37N

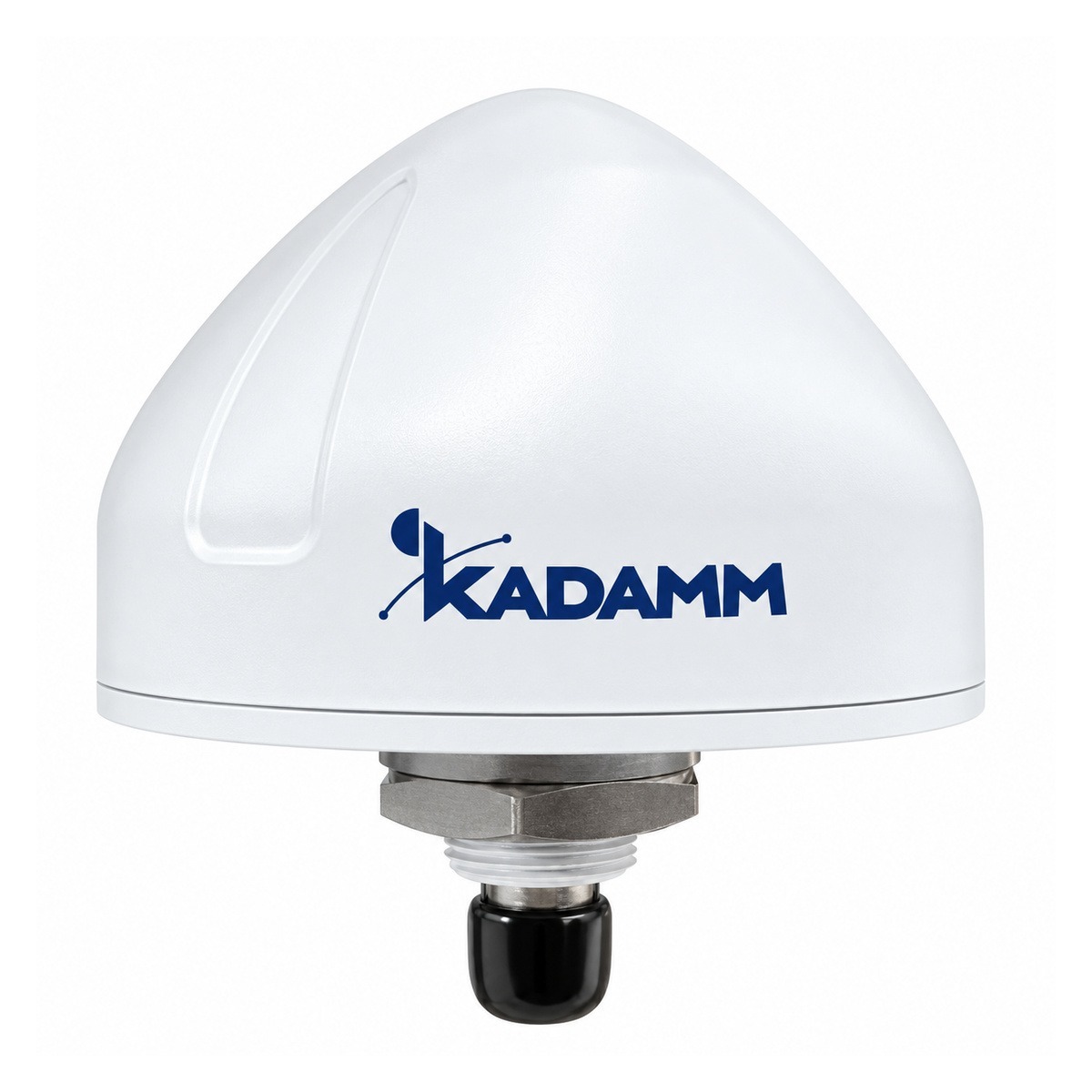

KADAMM GNSS-RTK-L125-28T

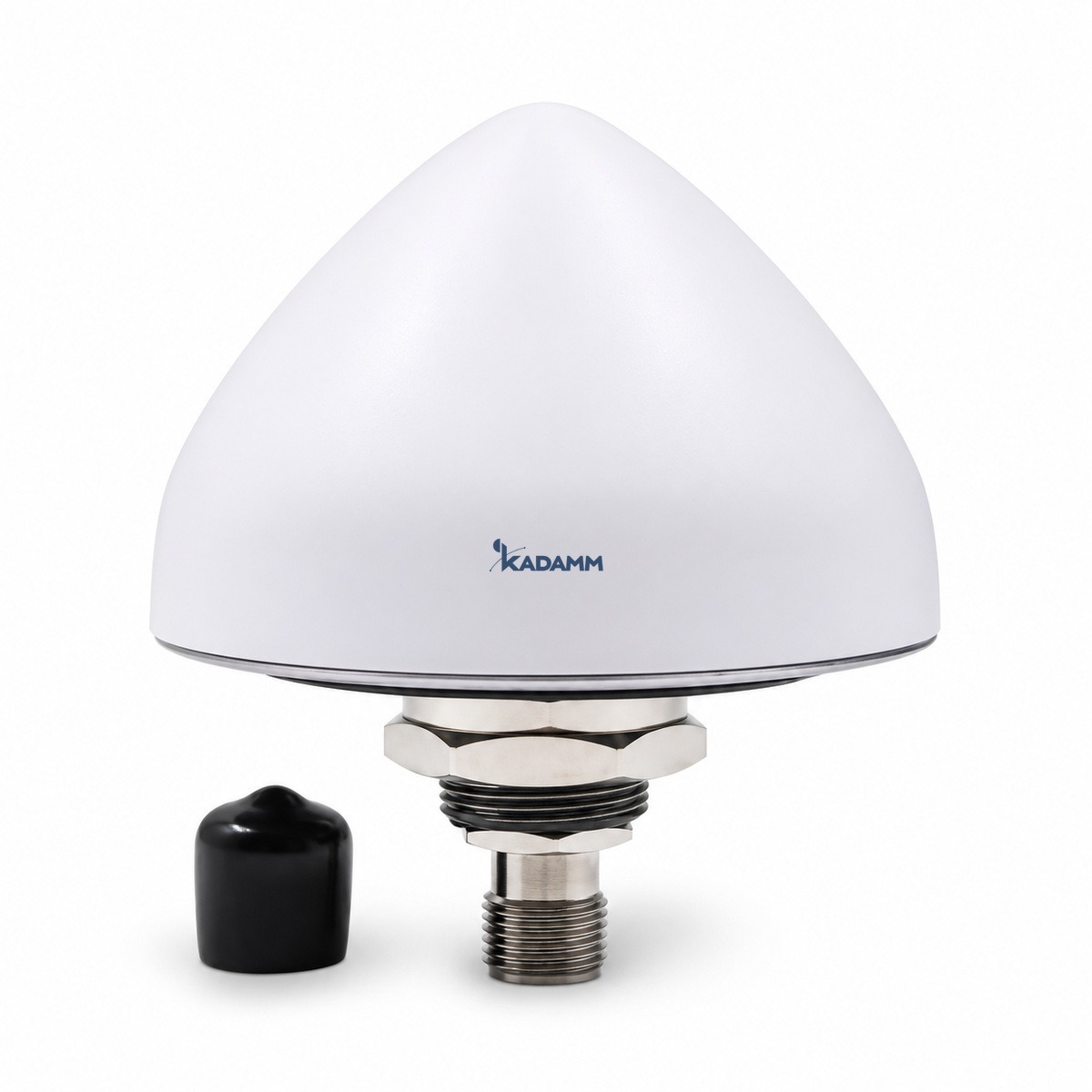

KADAMM GNSS-RTK-L125-33T

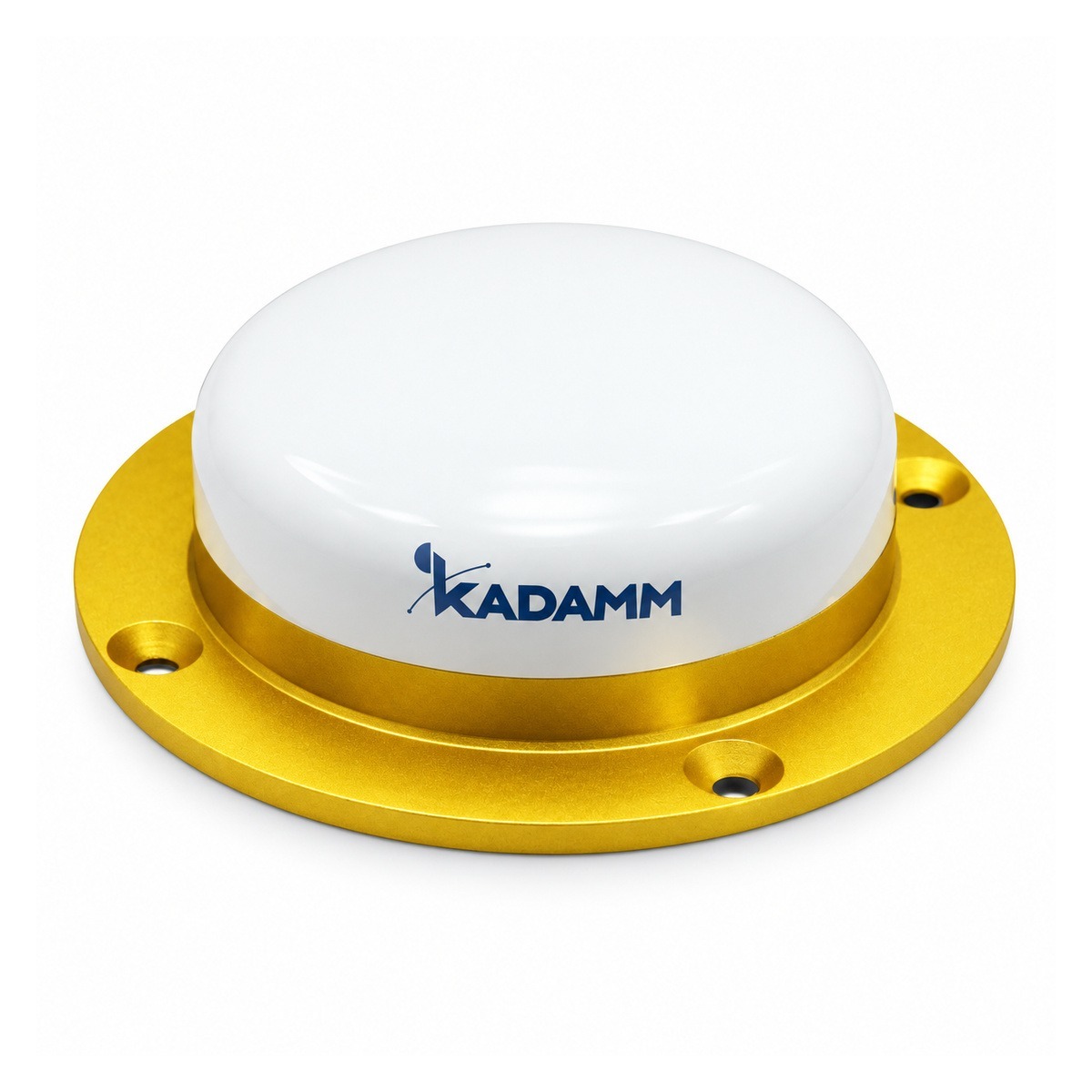

KADAMM GNSS-RTK-L125-36T

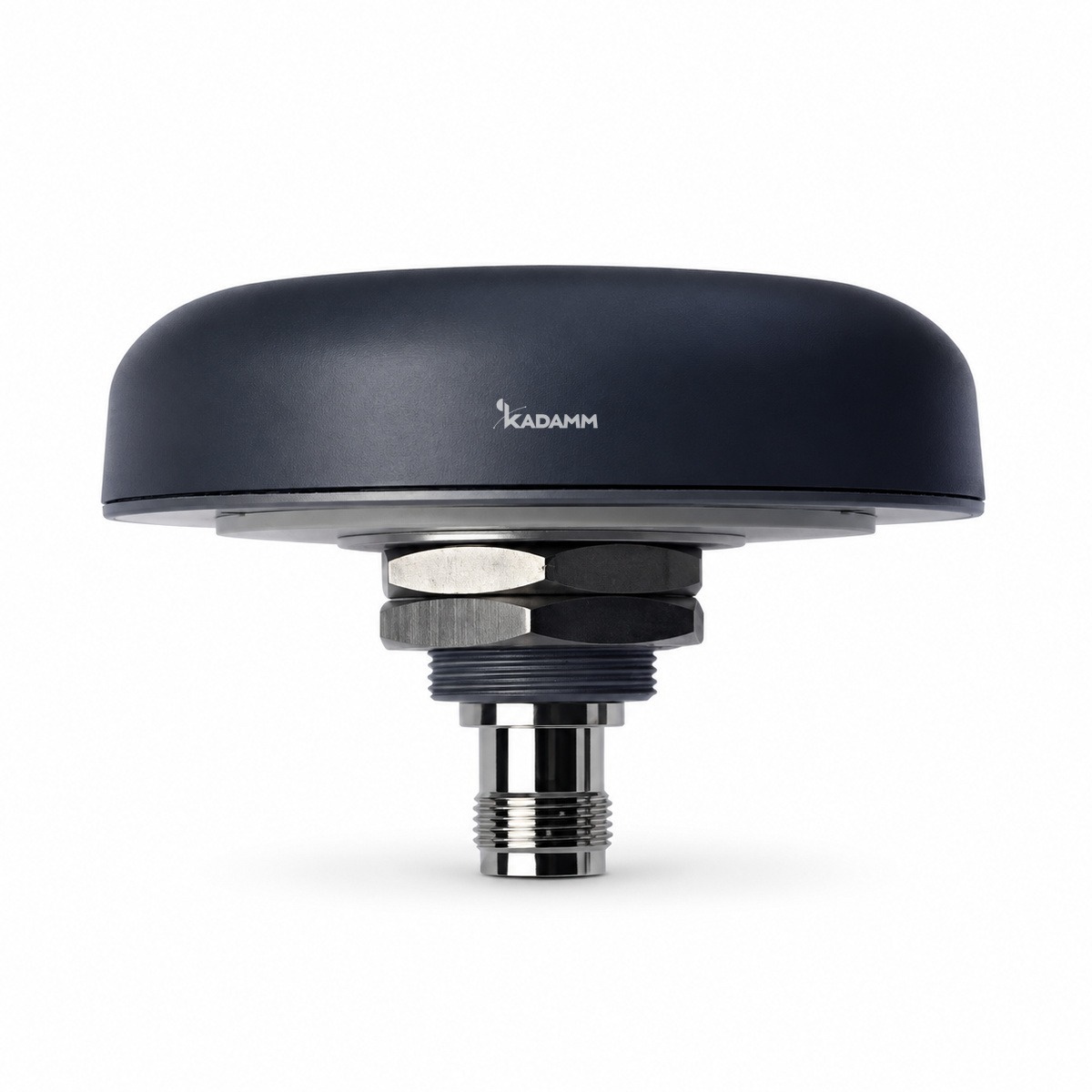

KADAMM GNSS-RTK-L125-37T

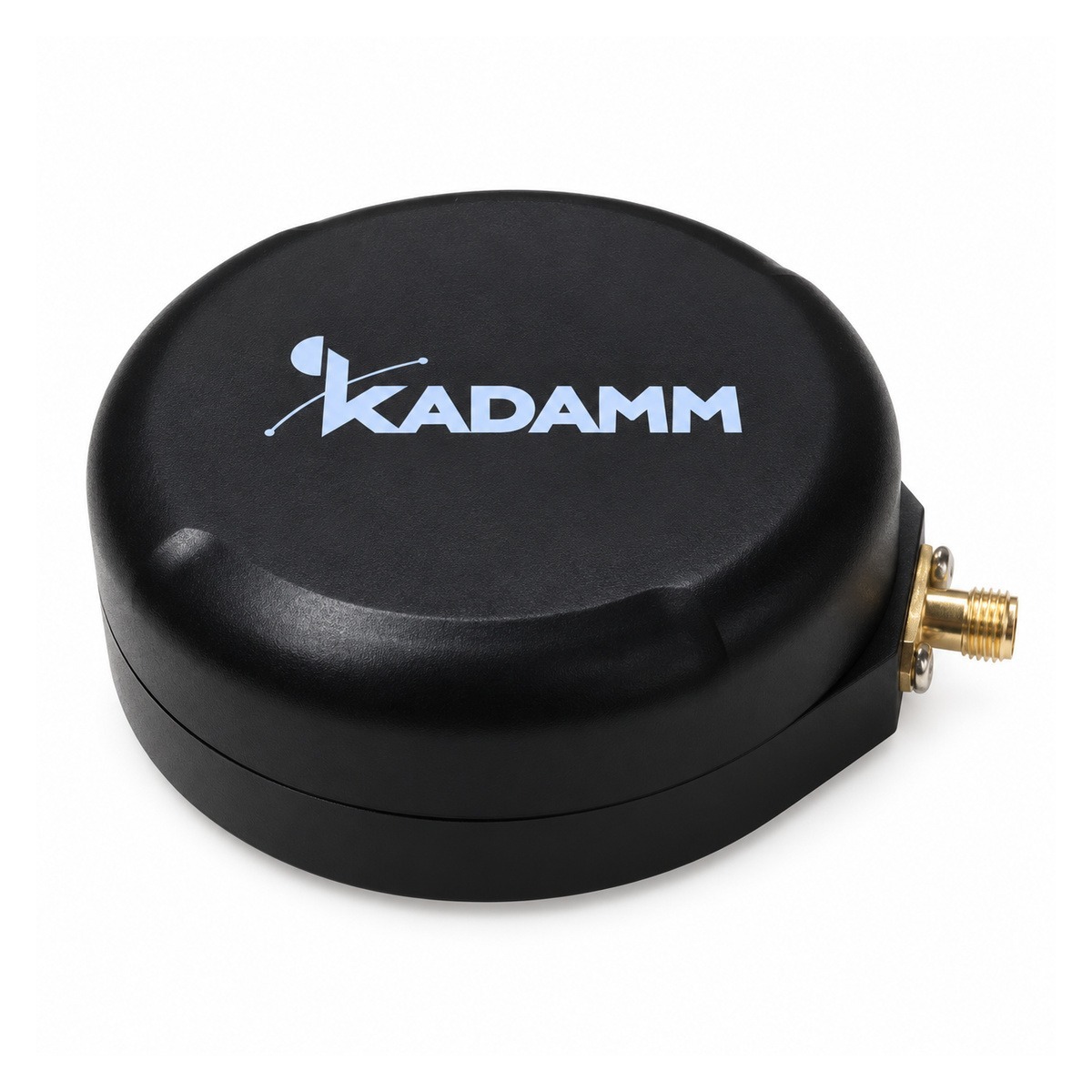

KADAMM GNSS-RTK-L125-37T2

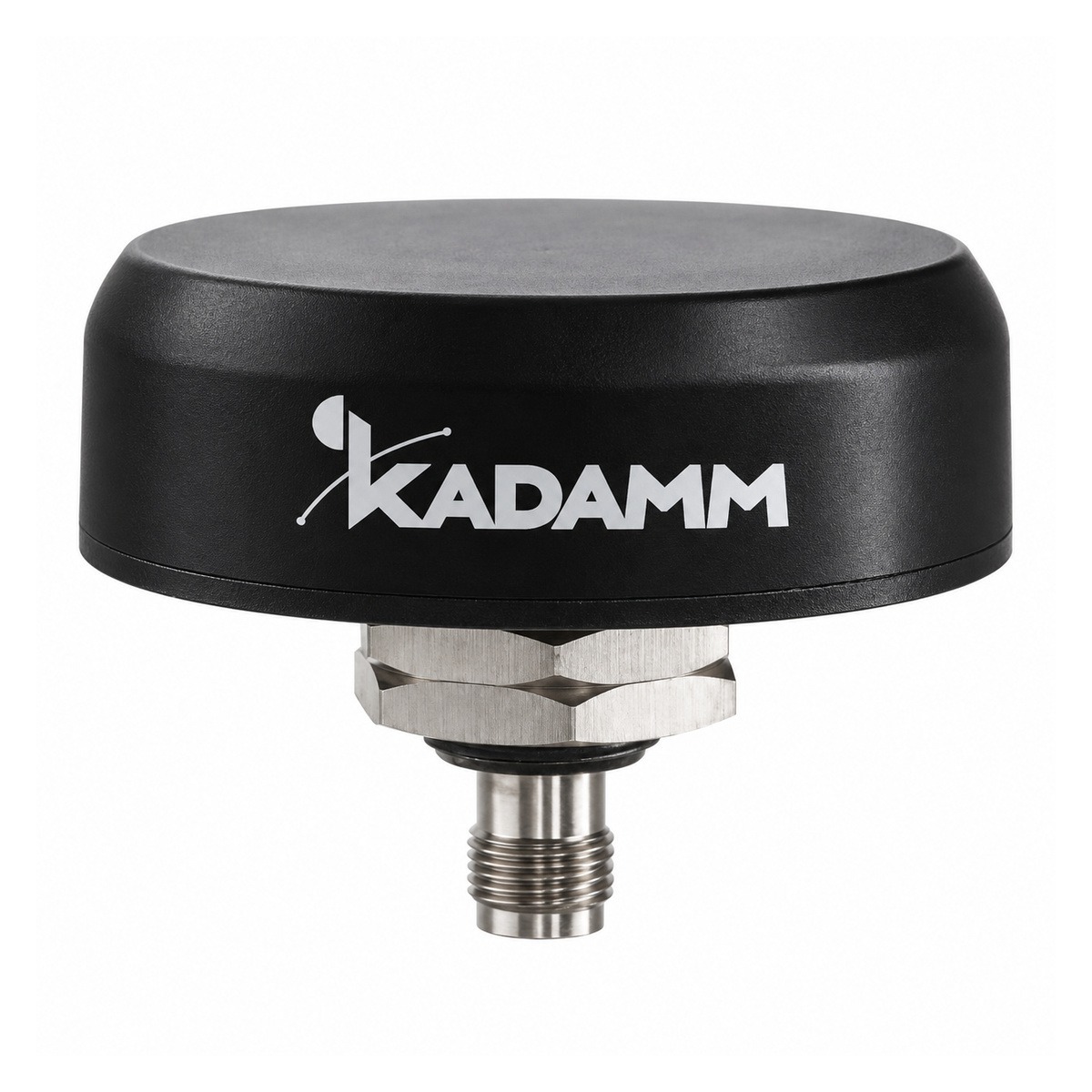

KADAMM GNSS-RTK-L125-37T3

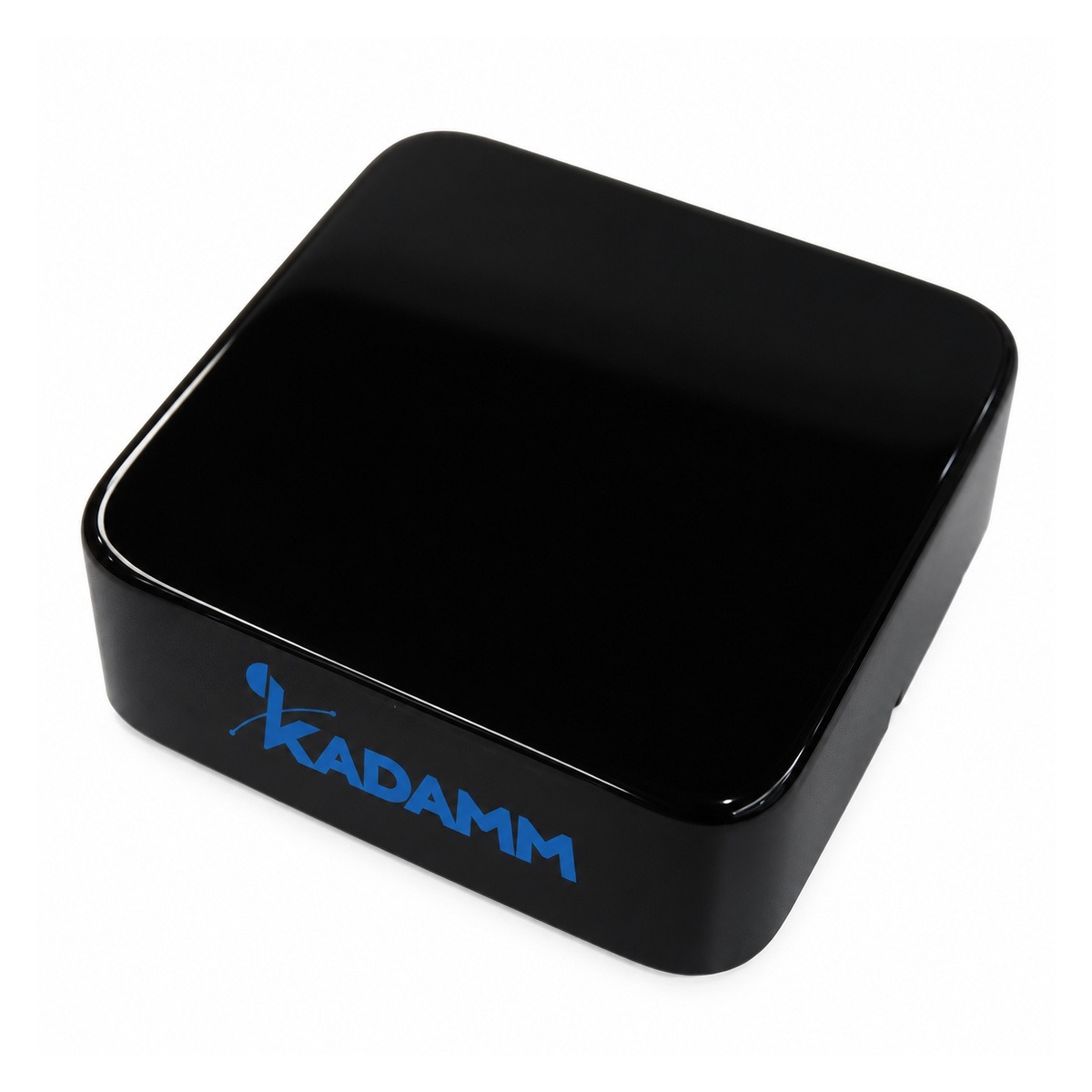

KADAMM GNSS-RTK-L125-40F

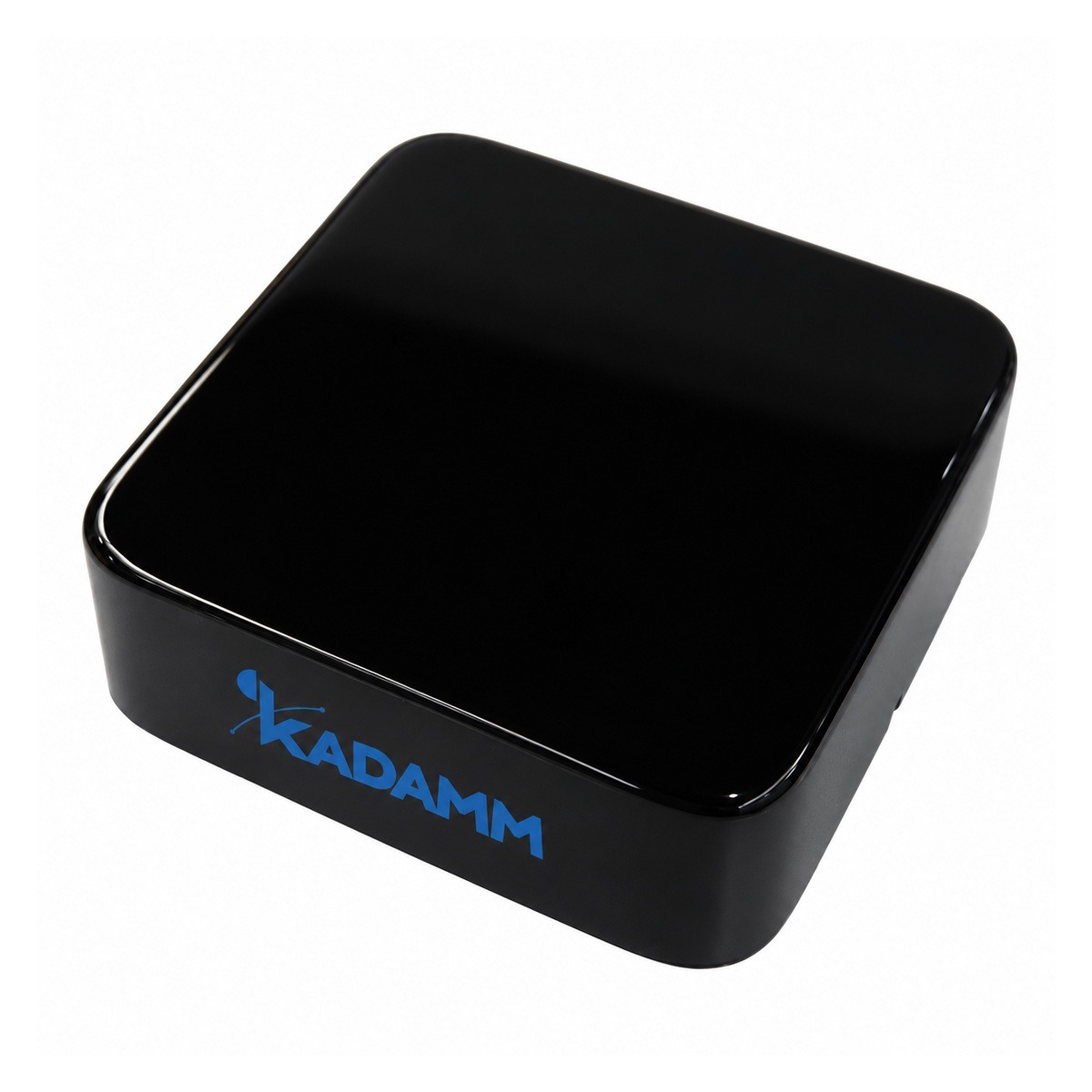

KADAMM GNSS-RTK-L125-40F2
KADAMM GNSS-RTK-L125-40T3

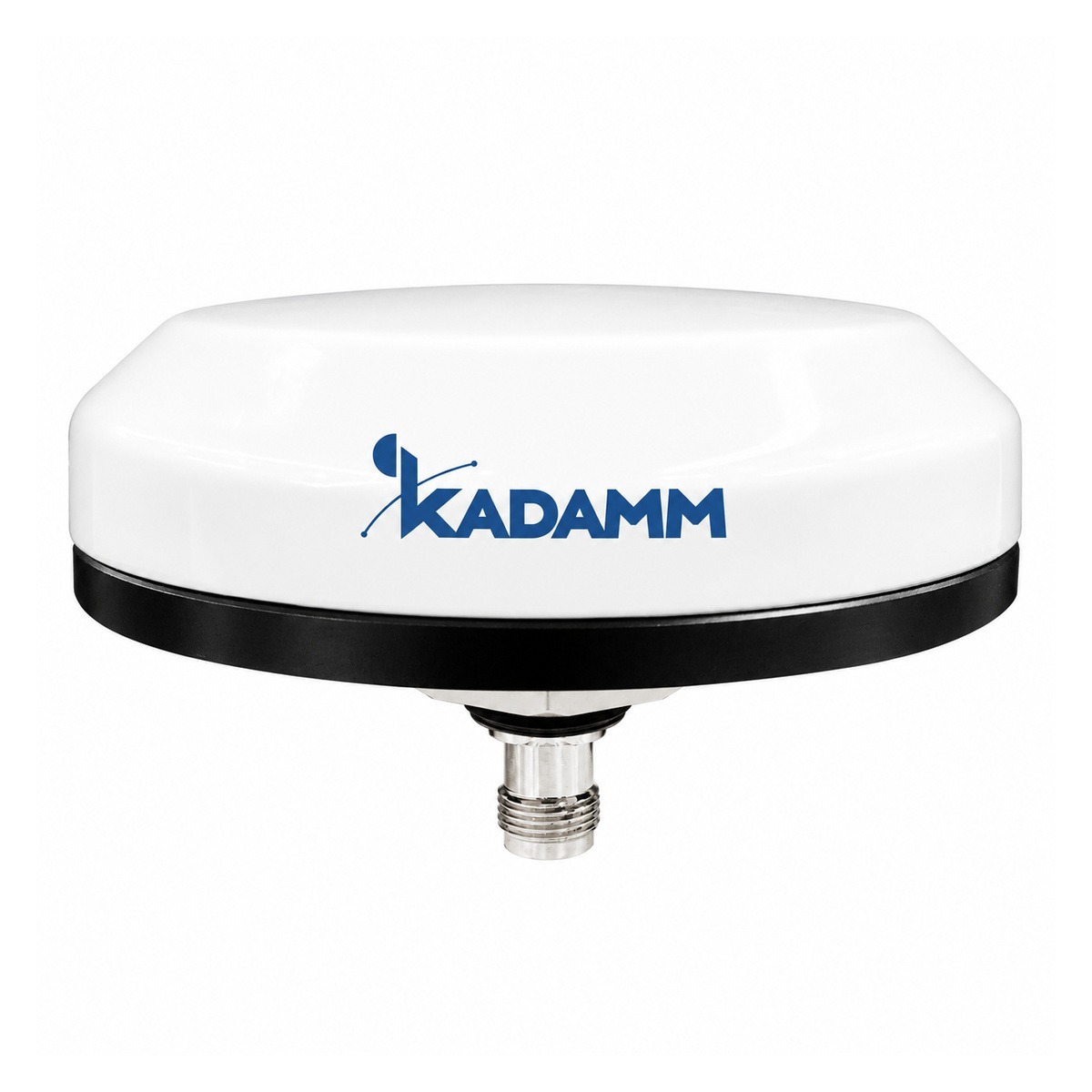

KADAMM GNSS-RTK-L125-40T4
Ключевые особенности
✓
Полоса 1164–1300 и 1525–1616 МГцВсе рабочие частоты объекта должны укладываться в полосу GNSS-RTK-T с запасом по краям.
✓
Усиление по исполнению (см. таблицу «Исполнения»)Усиление встроенного усилителя GNSS-RTK-T; сверяйте его с допустимым уровнем на входе приёмника.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | по исполнению (см. таблицу «Исполнения») |
| Поляризация | уточняйте у менеджера |
| КСВН | уточняйте у менеджера |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | активная антенна ГНСС |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Крепёж и кабель | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Сигналы | МШУ | Разъём | Габариты | Исполнение |
|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L125-38N | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5b / E5a | 38 дБ | N (вилка) | Ø67 × 64 мм | — |
| KADAMM GNSS-RTK-L125-38T | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b, L-Band | 38 ± 3 дБ (тип. при +25 °C) | TNC (розетка) | уточняйте у менеджера | телескопическая, боковой разъём |
| KADAMM GNSS-RTK-L125-38T2 | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5b, L-Band | 38 ± 3 дБ | TNC (розетка) | 119,3 × 76,2 мм | на прямоугольном фланце |
| KADAMM GNSS-RTK-L125-39S | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, L-Band | 39 ± 3 дБ | SMA (вилка) | 93 × 73 мм | крепёжные ушки, кабель |
| KADAMM GNSS-RTK-L125-39T | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, L-Band | 39 ± 3 дБ | TNC (розетка) | Ø106 × 55 мм | телескопическая |
| KADAMM GNSS-RTK-L1-28N | GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1 | 28 ± 2 дБ | N, розетка | Ø101,2 × 115,7 мм | — |
| KADAMM GNSS-RTK-L1-28N2 | GPS L1, BeiDou B1, Galileo E1, ГЛОНАСС G1 | 28 ± 2 дБ | N, розетка | Ø99,5 × 118 мм | — |
| KADAMM GNSS-RTK-L1-28N3 | GPS L1, BeiDou B1, Galileo E1, ГЛОНАСС G1 | 28 ± 2 дБ | N, вилка | Ø99,5 × 125 мм | — |
| KADAMM GNSS-RTK-L12-28T | 1559,052–1616 МГц (GPS L1, ГЛОНАСС G1, BeiDou B1, Galileo E1) и 1205,094–1278,75 МГц (GPS L2, BeiDou B3, Galileo E6) | 28 ± 2 дБ | TNC, розетка | Ø66,5 × 46 мм | — |
| KADAMM GNSS-RTK-L12-38T | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5 | 38 ± 2 дБ | TNC, розетка | 119,4 × 75,9 × 21 мм | фланец, винты, IP67 |
| KADAMM GNSS-RTK-L12-40N | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 40 ± 2 дБ | N, розетка | Ø160 × 66,5 мм | IP67 |
| KADAMM GNSS-RTK-L15-34N | GPS L1 / L1C / L5C, BeiDou B1I / B1C / B2a, Galileo E1 / E5a, QZSS L5, NavIC (IRNSS) S-L5 | 34 ± 2 дБ | N, розетка | Ø99,5 × 116 мм | — |
| KADAMM GNSS-RTK-L125-34N | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5 | 34 ± 2 дБ | N, розетка | Ø99,5 × 116 мм | — |
| KADAMM GNSS-RTK-L125-35T | BeiDou B1 / B2 / B3, GPS L1C/A / L2C / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b, QZSS L1 / L2 / L5 | 35 ± 2 дБ | SMA, розетка | Ø90 × 25,5 мм | фланец, винты, IP67 |
| KADAMM GNSS-RTK-L125-38N2 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | 38 ± 2 дБ | N, розетка | Ø154 × 64,2 мм | — |

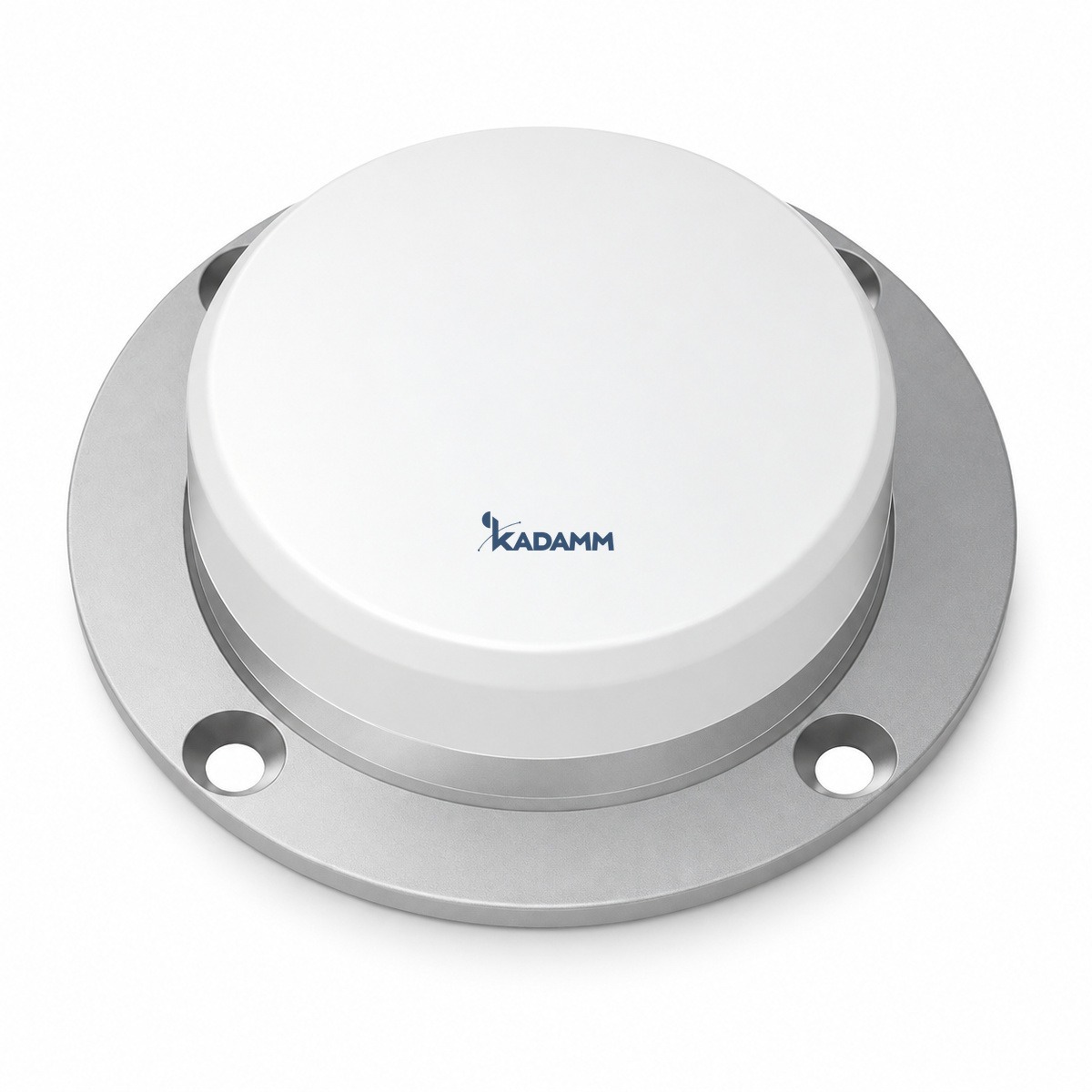

| KADAMM GNSS-RTK-L125-40T3 | L1 / L2 / L5 (системы ГНСС — уточняйте у менеджера) | 40 дБ, шум ≤ 2,0 дБ | SMA (розетка) | Ø90 × 25,5 мм | авиационная, на фланце; 130 г; 3–5 В DC; IP67 |
| KADAMM GNSS-RTK-L125-33T | GPS L1 / L2 / L5 | 33 дБ, шум ≤ 2,0 дБ | TNC (вилка) | Ø66,5 × 77,7 мм | конический радом; 50 г; 3–5 В DC; IP67 |
| KADAMM GNSS-RTK-L125-37T | GPS L1 / L2 / L5, ГЛОНАСС G1 / G2 / G3, BeiDou B1 / B2 / B2a / B3, Galileo E1 / E5a / E5b / E6, QZSS L6, NavIC L5, L-Band | 37 дБ (тип.), шум 2,5 дБ (тип.) | по заказу (резьба M18 × 1 и 7/16-28 UNEF по чертежу) | Ø66 × 21 мм | плоский или конический радом; до 4,0 дБic; 185 г; 2,5–16 В DC; IP69K; −70…+85 °C |
| KADAMM GNSS-RTK-L125-40T4 | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 40 ± 2 дБ, шум ≤ 2 дБ | TNC (розетка) | Ø90,6 × 26 мм | защищённая низкопрофильная; 4,0 дБи; осевое отношение ≤ 3 дБ; ≤ 250 г; 3,3–16 В DC, ≤ 45 мА; винт M18; IP67; −40…+85 °C |
| KADAMM GNSS-RTK-L125-37T2 | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 37 ± 2 дБ, шум ≤ 2 дБ | SMA (розетка) | Ø69 × 24,9 мм | автомобильная; 4,0 дБи; осевое отношение ≤ 3 дБ; вариация фазового центра ± 2 мм; ≤ 260 г; 3–12 В DC, ≤ 45 мА; магнит или 4 винта 6-32 UNC; IP67; −40…+85 °C |
| KADAMM GNSS-RTK-L125-37T3 | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 37 ± 2 дБ, шум ≤ 2 дБ | TNC (розетка) | Ø69 × 23,5 мм | автомобильная; 4,0 дБи; осевое отношение ≤ 3 дБ; вариация фазового центра ± 2 мм; ≤ 260 г; 3–12 В DC, ≤ 45 мА; винт M18; IP67 / IP69K; −40…+85 °C |
| KADAMM GNSS-RTK-L125-40F | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1 / B2 / B3, L-Band | 40 ± 2 дБ, шум ≤ 2 дБ | FAKRA-Z (розетка) на кабеле RG174, 200 мм (общая длина 250 мм) | 95,3 × 95,3 × 36,8 мм | автомобильная, вывод кабеля снизу, крепление винтами; 4,5 дБic (тип.); осевое отношение ≤ 2 дБ; смещение фазового центра ≤ 3 мм (север / восток); 310 г; 3,3–12 В DC, ≤ 55 мА; IP65; −40…+85 °C |
| KADAMM GNSS-RTK-L125-40F2 | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1 / B2 / B3, L-Band | 40 ± 2 дБ, шум ≤ 2 дБ | FAKRA-Z (розетка) на кабеле RG174, 200 мм (общая длина 250 мм) | 95,3 × 95,3 × 34,5 мм | автомобильная, вывод кабеля сбоку, крепление на клей; 4,5 дБic (тип.); осевое отношение ≤ 2 дБ; смещение фазового центра ≤ 3 мм (север / восток); 300 г; 3,3–12 В DC, ≤ 55 мА; IP65; −40…+85 °C |
| KADAMM GNSS-RTK-L125-36T | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 36 дБ (тип.), шум ≤ 2 дБ | TNC (розетка) | Ø90 × 27,5 мм | авиационная, 4 винта M4; 3 дБи (1164–1300 МГц), 4 дБи (1525–1615 МГц); осевое отношение ≤ 3 дБ; высота фазового центра L1 20,2 / L2 10,4 мм; ≤ 150 г; 3,3–12 В DC, ≤ 45 мА; IP67; −40…+85 °C |
| KADAMM GNSS-RTK-L12-36T | GPS L1 / L2, ГЛОНАСС L1 / L2, Galileo E1, BeiDou B1 / B2 / B3, QZSS L1 / L2, SBAS L1 | 36 дБ (тип.), шум ≤ 2 дБ | TNC (розетка) | Ø90 × 27,5 мм | авиационная, 4 винта M4; 3 дБи (1164–1278 МГц), 4 дБи (1520–1615 МГц); осевое отношение ≤ 3 дБ; высота фазового центра L1 20,2 / L2 10,4 мм; ≤ 150 г; 3,3–12 В DC, ≤ 45 мА; IP67; −40…+85 °C |
| KADAMM GNSS-RTK-L12-36T2 | GPS L1 / L2, ГЛОНАСС L1 / L2, Galileo E1, BeiDou B1 / B2 / B3, QZSS L1 / L2, SBAS L1 | 36 дБ (тип.), шум ≤ 2 дБ | TNC (розетка) | 115 × 71,8 × 41,9 мм | авиационная на прямоугольном фланце, 4 винта M4; 3 дБи (1164–1278 МГц), 4 дБи (1520–1615 МГц); осевое отношение ≤ 3 дБ; высота фазового центра L1 20,7 / L2 10,9 мм; ≤ 150 г; 3,3–12 В DC, ≤ 45 мА; IP67; −40…+85 °C |
| KADAMM GNSS-RTK-L12-36T3 | GPS L1 / L2, ГЛОНАСС L1 / L2, Galileo E1, BeiDou B1 / B2 / B3, QZSS L1 / L2, SBAS L1 | 36 дБ (тип.), шум ≤ 2 дБ | SMA (розетка) | Ø90 × 27,5 мм | авиационная, 4 винта M4; 3 дБи (1164–1278 МГц), 4 дБи (1520–1615 МГц); осевое отношение ≤ 3 дБ; высота фазового центра L1 20,2 / L2 10,4 мм; ≤ 150 г; 3,3–12 В DC, ≤ 45 мА; IP67; −40…+85 °C |
| KADAMM GNSS-RTK-L1-36T | GPS L1, ГЛОНАСС L1, Galileo E1, BeiDou B1 | 36 ± 2 дБ (тип.), шум ≤ 2 дБ | SMA (розетка) | Ø90 × 36,3 мм | авиационная одночастотная, 4 винта M4; 4 дБи (1525–1615 МГц); осевое отношение ≤ 3 дБ; ≤ 130 г; 3,3–12 В DC, ≤ 45 мА; IP67; −40…+85 °C |
| KADAMM GNSS-RTK-L125-28T | GPS L1 / L2 / L5, BeiDou B1 / B2 / B3, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 28 ± 2 дБ, шум ≤ 2 дБ | TNC (розетка) | Ø69 × 48,5 мм | антенна синхронизации, конический радом, сквозной монтаж с гайкой M18; 4,0 дБи; осевое отношение ≤ 3 дБ; вариация фазового центра ± 2 мм; ≤ 260 г; 3,3–12 В DC, ≤ 18 мА; IP67 / IP69K; −55…+85 °C |
| KADAMM GNSS-RTK-L12-37N | GPS L1 / L2, BeiDou B1C / B1I / B2I, ГЛОНАСС L1 / L2, Galileo E1 | 37 ± 3 дБ (опционально ± 2 дБ), шум ≤ 2 дБ | N (розетка) | Ø69 × 48,5 мм | антенна синхронизации, конический радом, сквозной монтаж с гайкой M18; 4,0 дБи; осевое отношение ≤ 3 дБ; вариация фазового центра ± 2 мм; ≤ 260 г; 3,3–12 В DC, ≤ 45 мА; IP67 / IP69K; −55…+85 °C |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-T в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание GNSS-RTK-T.
- IEC 61169-17 — документ, на который ссылается техническое описание GNSS-RTK-T.
- IEC 61169-16 — присоединительные размеры разъёмов N; у GNSS-RTK-T — по исполнению (см. таблицу «Исполнения»).
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-RTK-T:
GPS L1, ГЛОНАСС L1 и BeiDou B1
Перед заказом KADAMM GNSS-RTK-T сверьте с проектом:
- Частоты оборудования — внутри 1164–1300 и 1525–1616 МГц
- Разъёмы — SMA, TNC, N, FAKRA
Как подобрать модель под объект
Разъём и кабельРазъём антенны — SMA, TNC, N, FAKRA; ответная часть и кабель — того же типа, без лишних переходников. Длину снижения считайте вместе с потерями на рабочей частоте.
Системы и полосыДолжны совпадать с приёмником; многочастотному приёмнику — многочастотная антенна.
Место установкиОткрытое небо, подальше от передающих антенн и металлических стен; на транспорте — по центру крыши.
Сценарии по отраслям
ТранспортНавигация и мониторинг транспорта: GNSS-RTK-T принимает сигналы спутниковых систем на подвижных объектах.
Связь и энергетикаСинхронизация времени оборудования связи и энергосистем по сигналам ГНСС: GNSS-RTK-T ставят на крышу узла связи или подстанции.
Монтаж и подключение
- GNSS-RTK-T ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Разъёмы GNSS-RTK-T на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-RTK-T включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
В комплекте:
- Антенна КАДАММ выбранного исполнения
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-T и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-T и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-T пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-RTK-T | KADAMM GNSS-RTK-EH | KADAMM GNSS-RTK-S | KADAMM GNSS-RTK-E |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1164–1300 и 1525–1616 МГц | 1164–1300 и 1525–1615 МГц | 1164–1300 и 1525–1615 МГц | 1164–1300 и 1525–1610 МГц |
| Усиление | по исполнению (см. таблицу «Исполнения») | 28–40 дБ | по исполнению (см. таблицу «Исполнения») | 18–36 дБ |
| Поляризация | уточняйте у менеджера | круговая правая (круговая правая) | уточняйте у менеджера | круговая правая (круговая правая) |
| Порты | 1 | — | — | — |
| Масса | — | по исполнению (см. таблицу «Исполнения») | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают GNSS-RTK-T: Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
