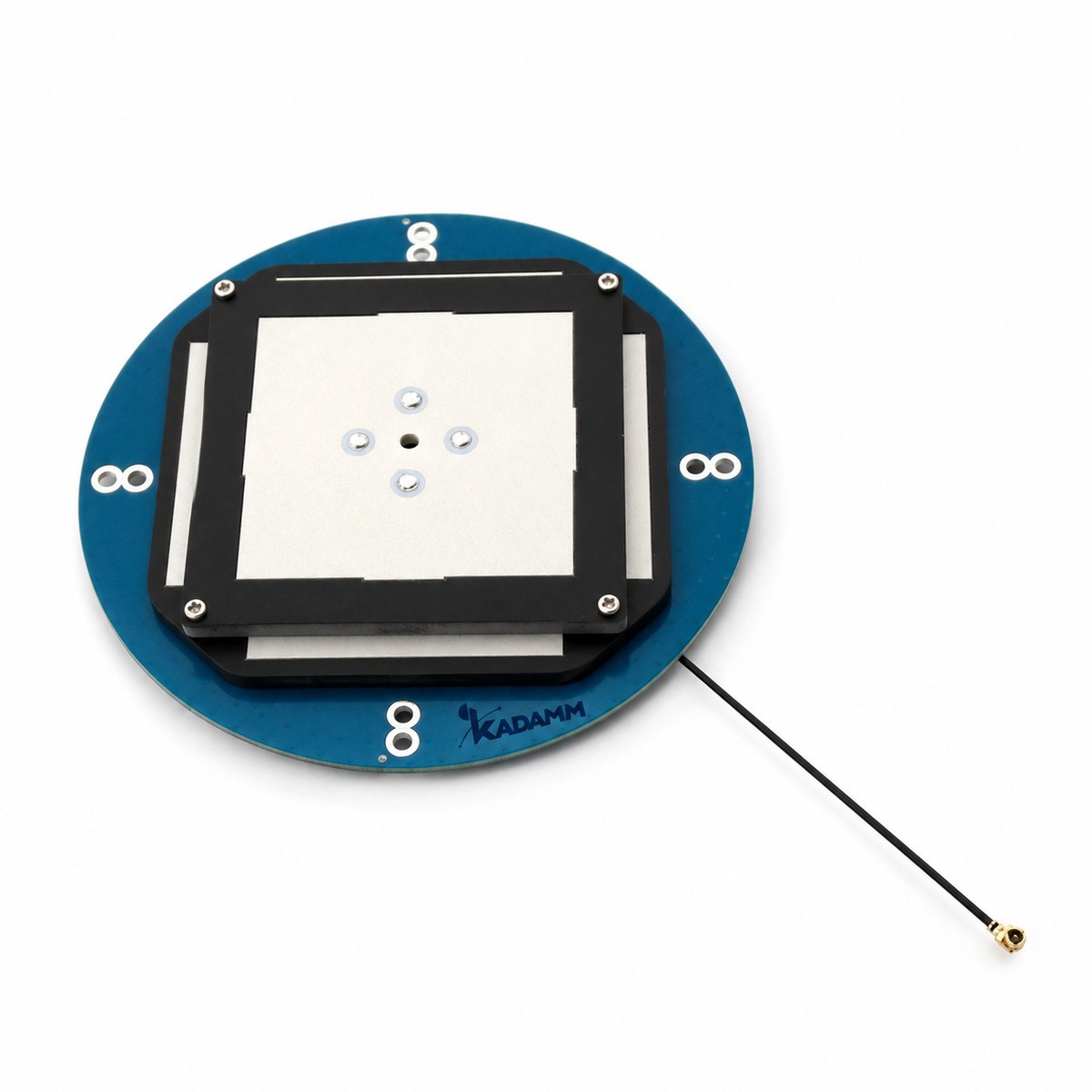

Что представляет собой антенна
KADAMM GNSS-RTK-ER — встраиваемые многочастотные антенны ГНСС на круглой плате Ø80–134 мм для систем GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 25–40 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 3–16 В — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Разъём — SMA, MCX, IPEX, MMCX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Встраиваемые многочастотные антенны ГНСС на круглой плате Ø80–134 мм: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC, МШУ 25–40 дБ.
Чем отличается от похожих моделей KADAMM
KADAMM GNSS-RTK-EH
- Полосы 1164–1300 и 1525–1610 МГц, у GNSS-RTK-EH — 1164–1300 и 1525–1615 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
KADAMM GNSS-RTK-G
Сравните таблицы характеристик KADAMM GNSS-RTK-ER и KADAMM GNSS-RTK-G: число входов, разъёмы и способ крепления у моделей могут различаться.
KADAMM GNSS-RTK-S
- Полосы 1164–1300 и 1525–1610 МГц, у GNSS-RTK-S — 1164–1300 и 1525–1615 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Корпус и радомМасса по исполнению (см. таблицу «Исполнения»).
ИзлучателиПоляризация круговая правая (круговая правая).
РазъёмыПо исполнению (см. таблицу «Исполнения»).
Фото исполнений

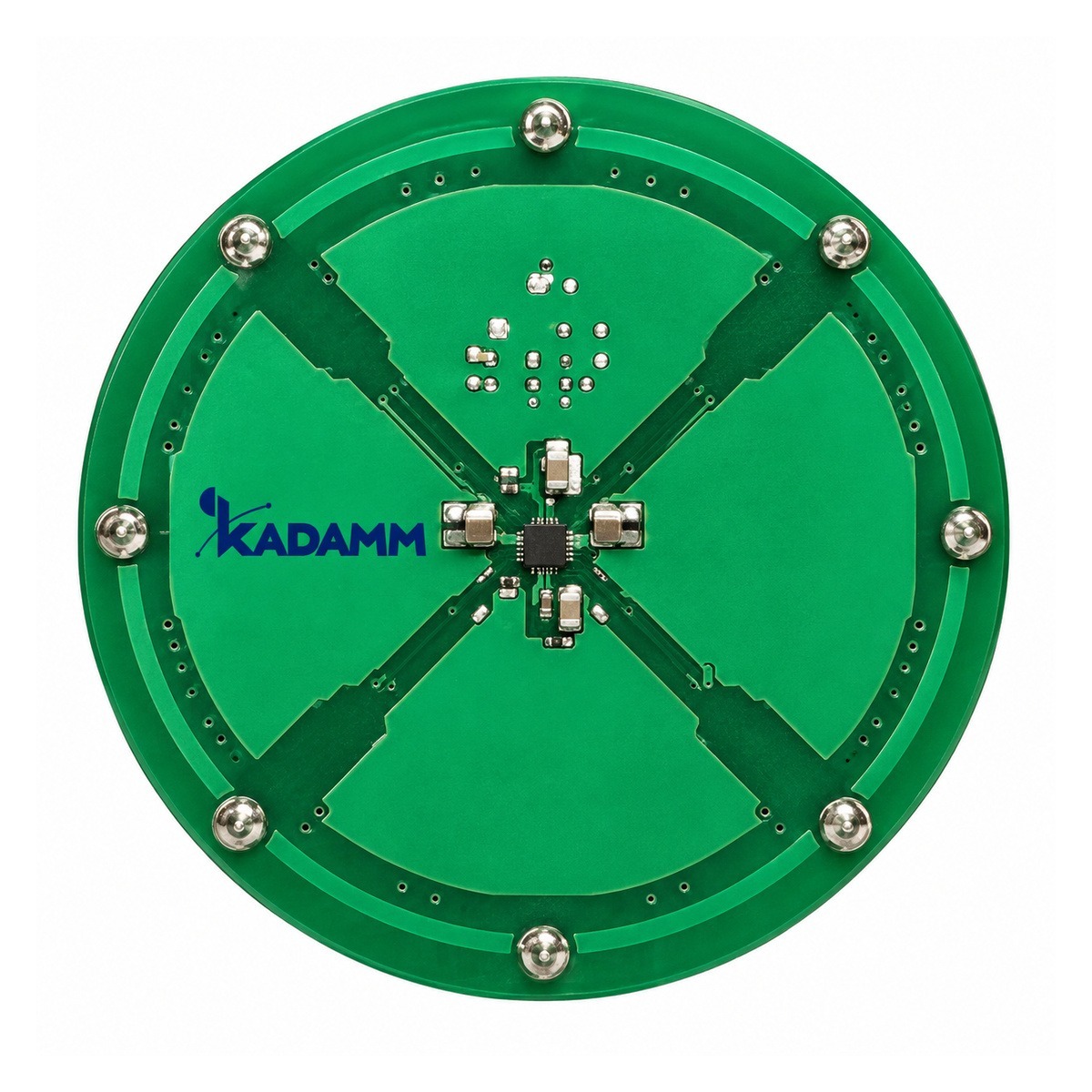

KADAMM GNSS-RTK-L12-29E

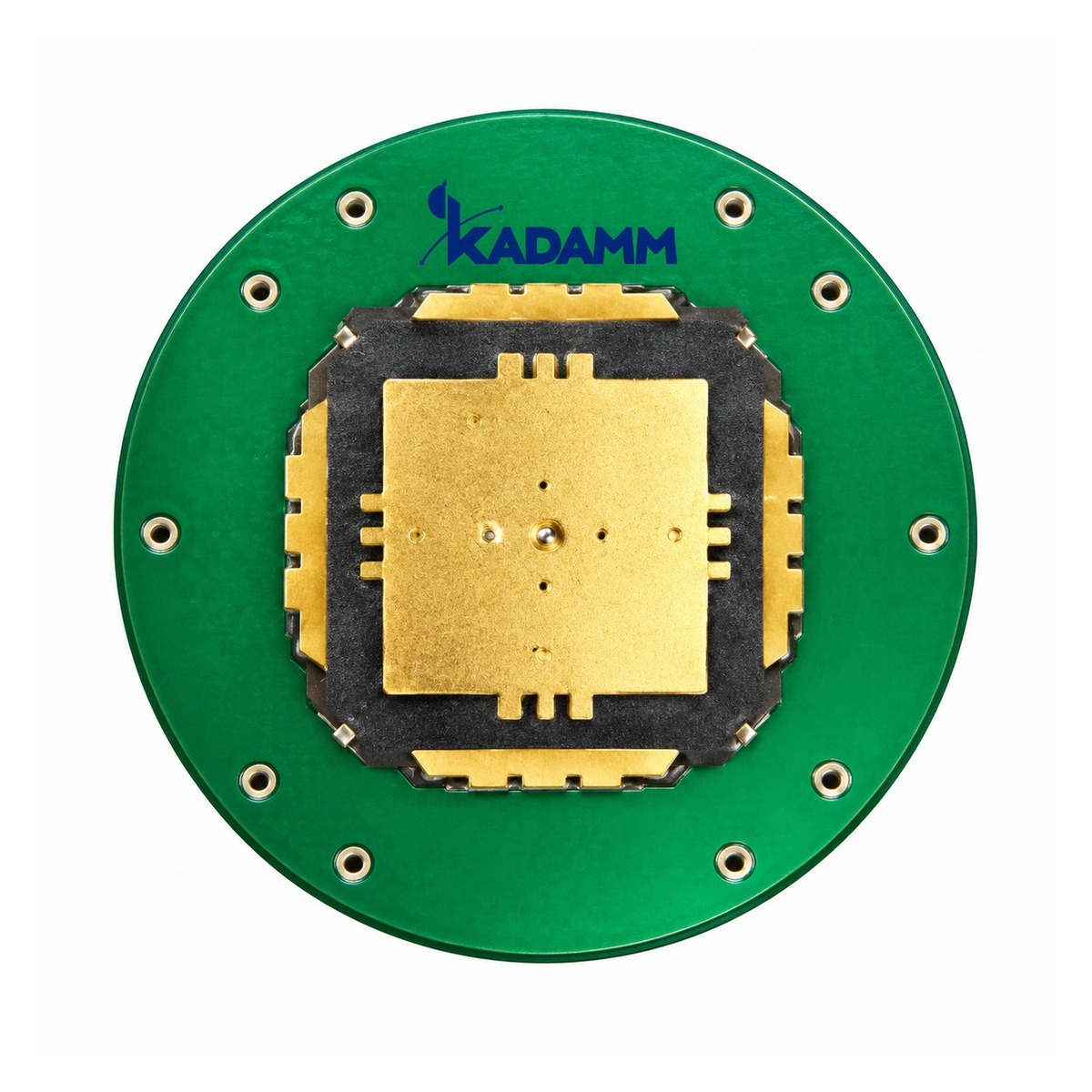

KADAMM GNSS-RTK-L12-40E9

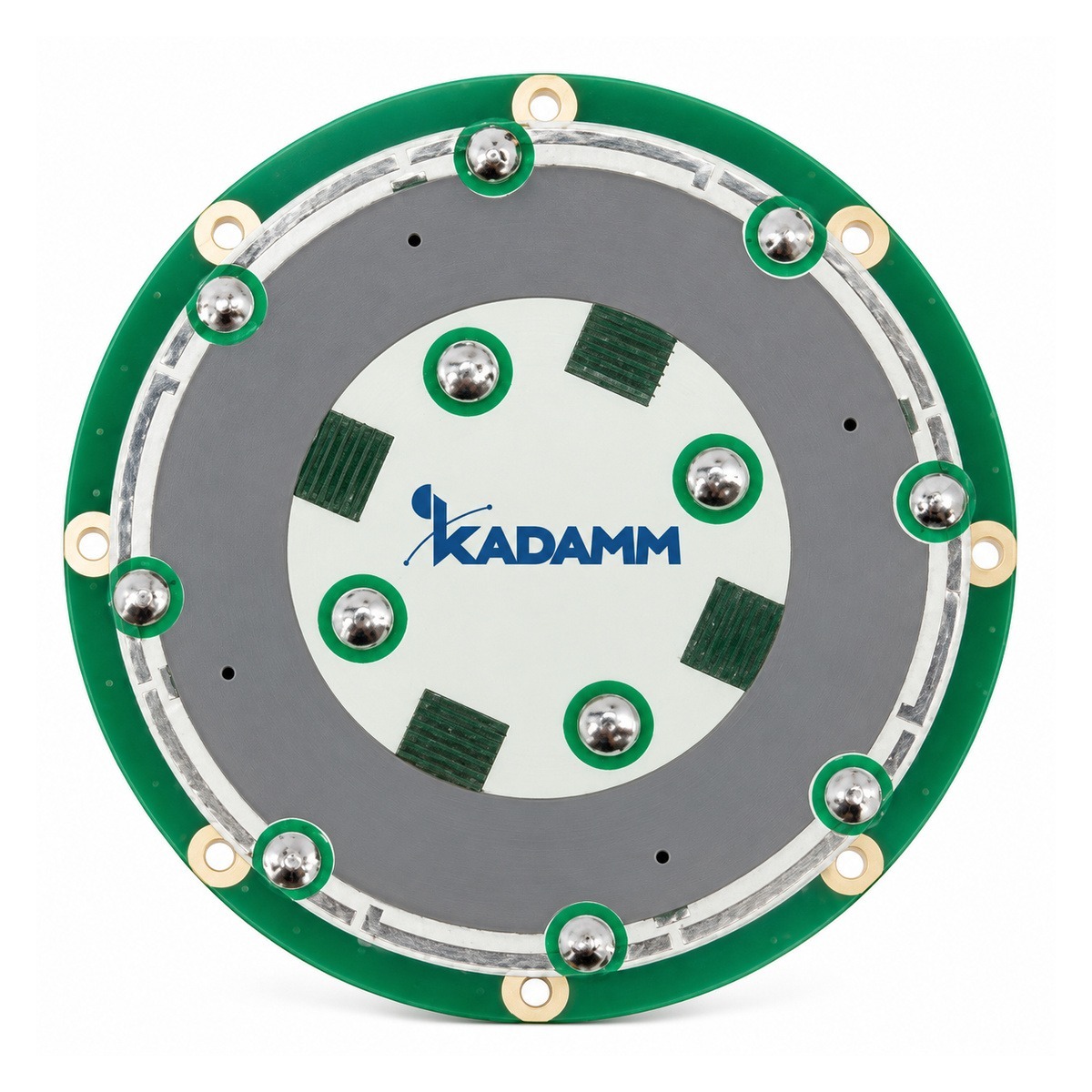

KADAMM GNSS-RTK-L125-25E

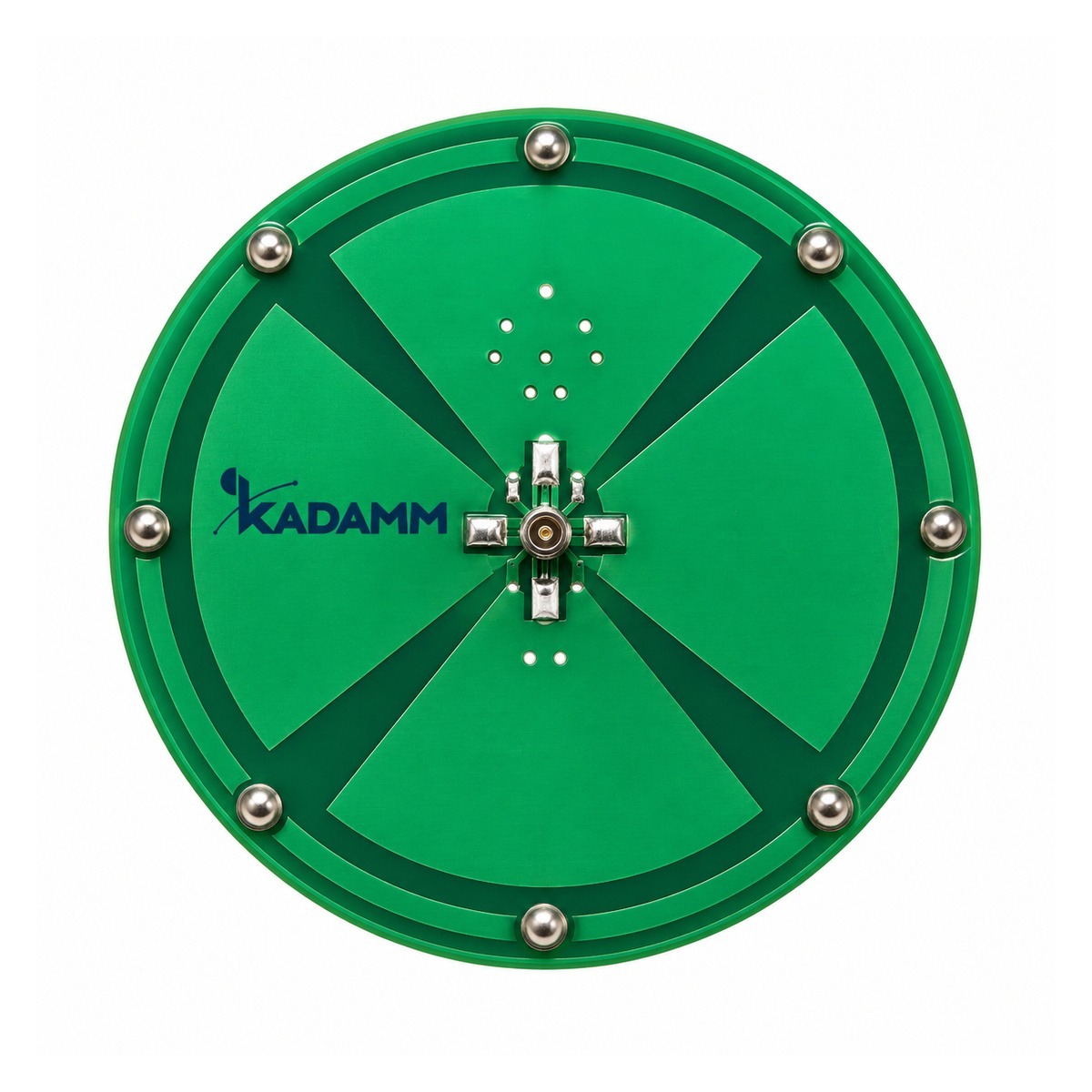

KADAMM GNSS-RTK-L125-29E

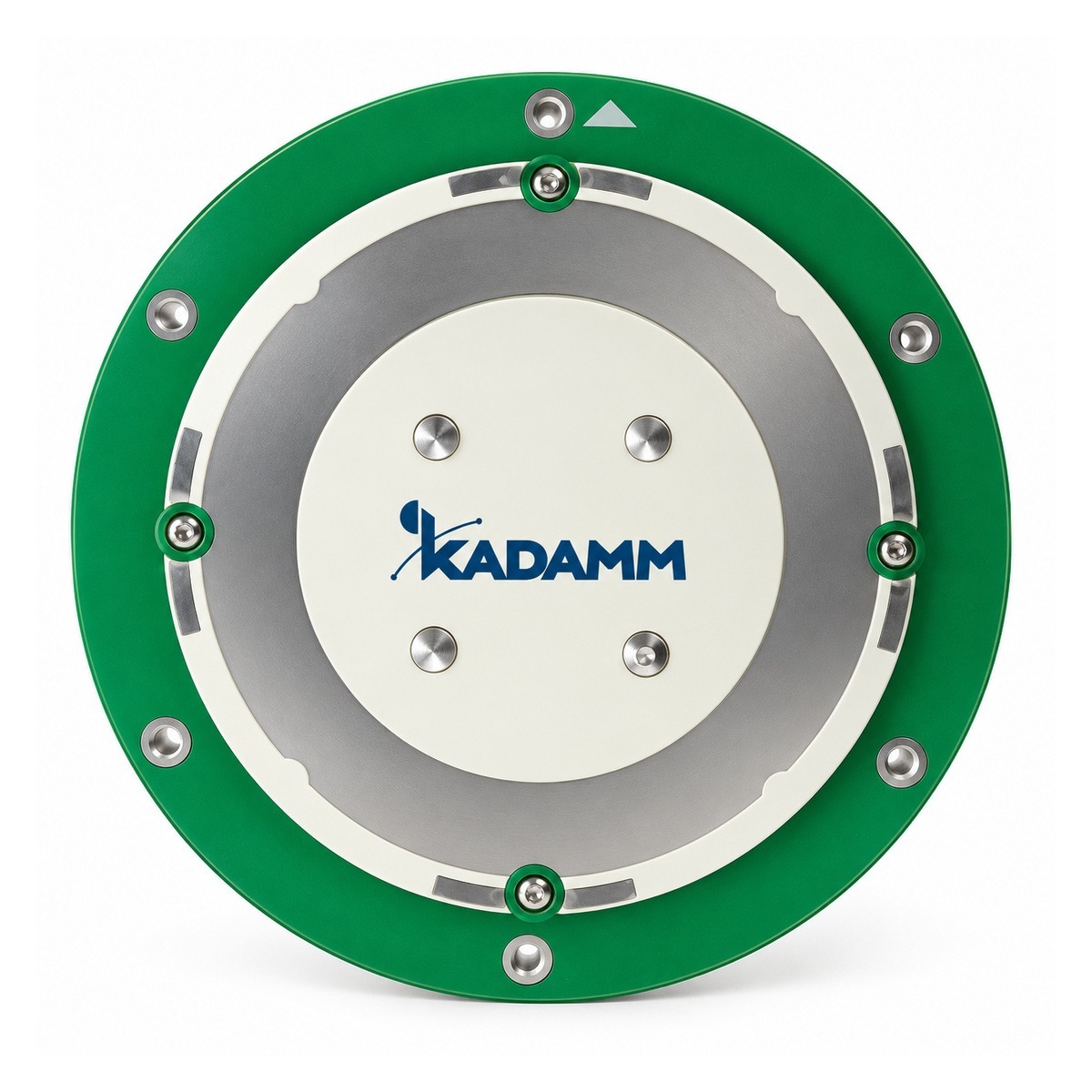

KADAMM GNSS-RTK-L125-30E2

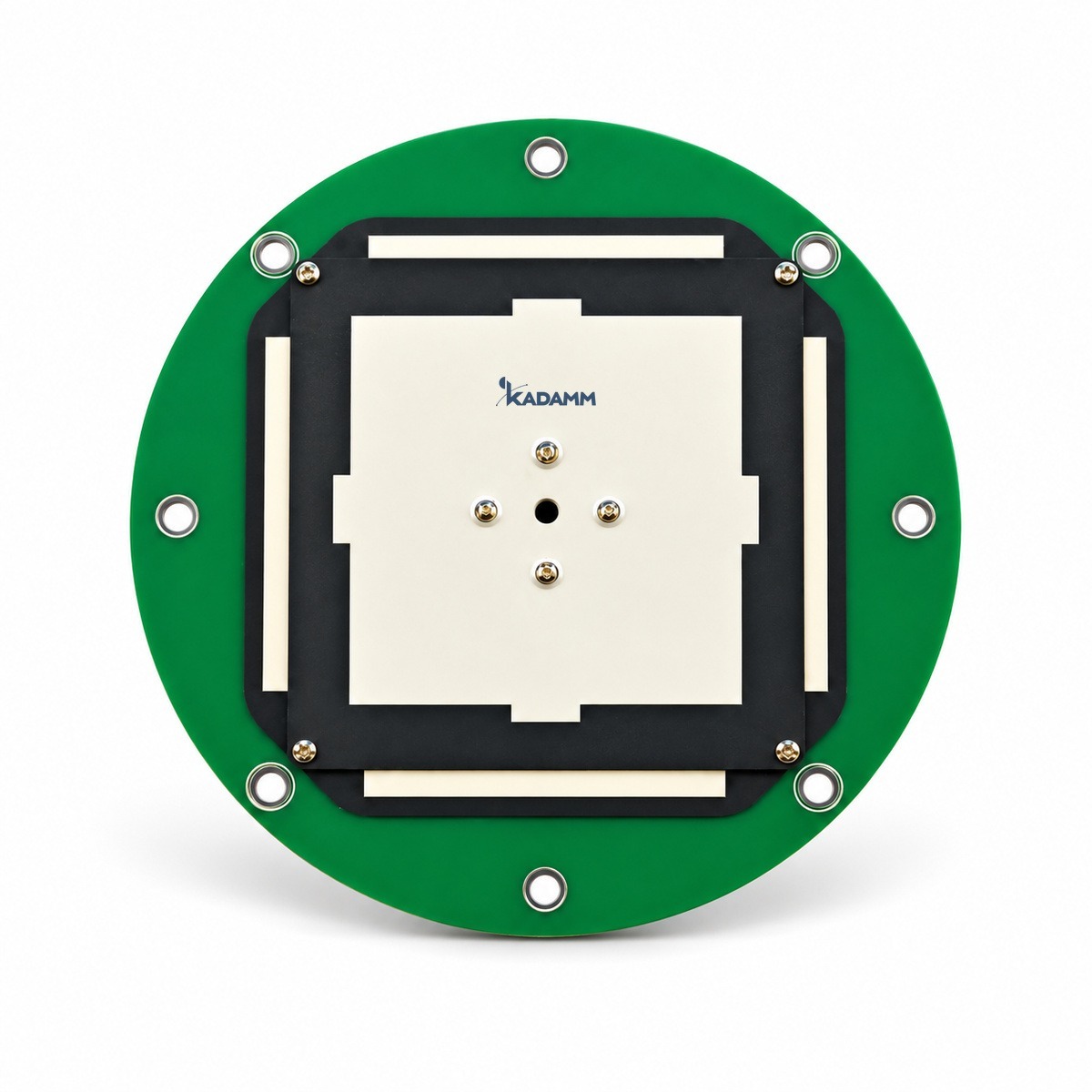

KADAMM GNSS-RTK-L125-35E4

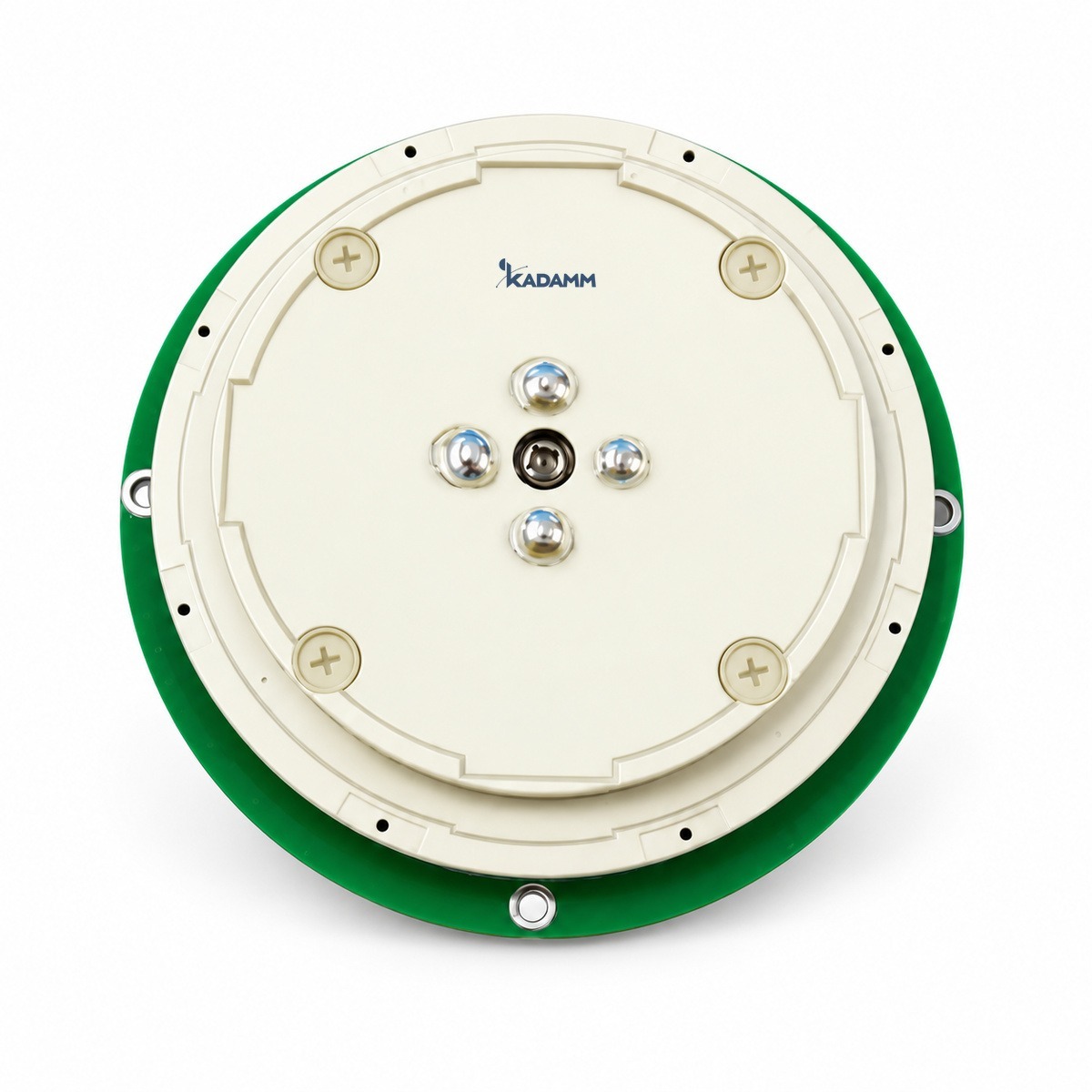

KADAMM GNSS-RTK-L125-35E5

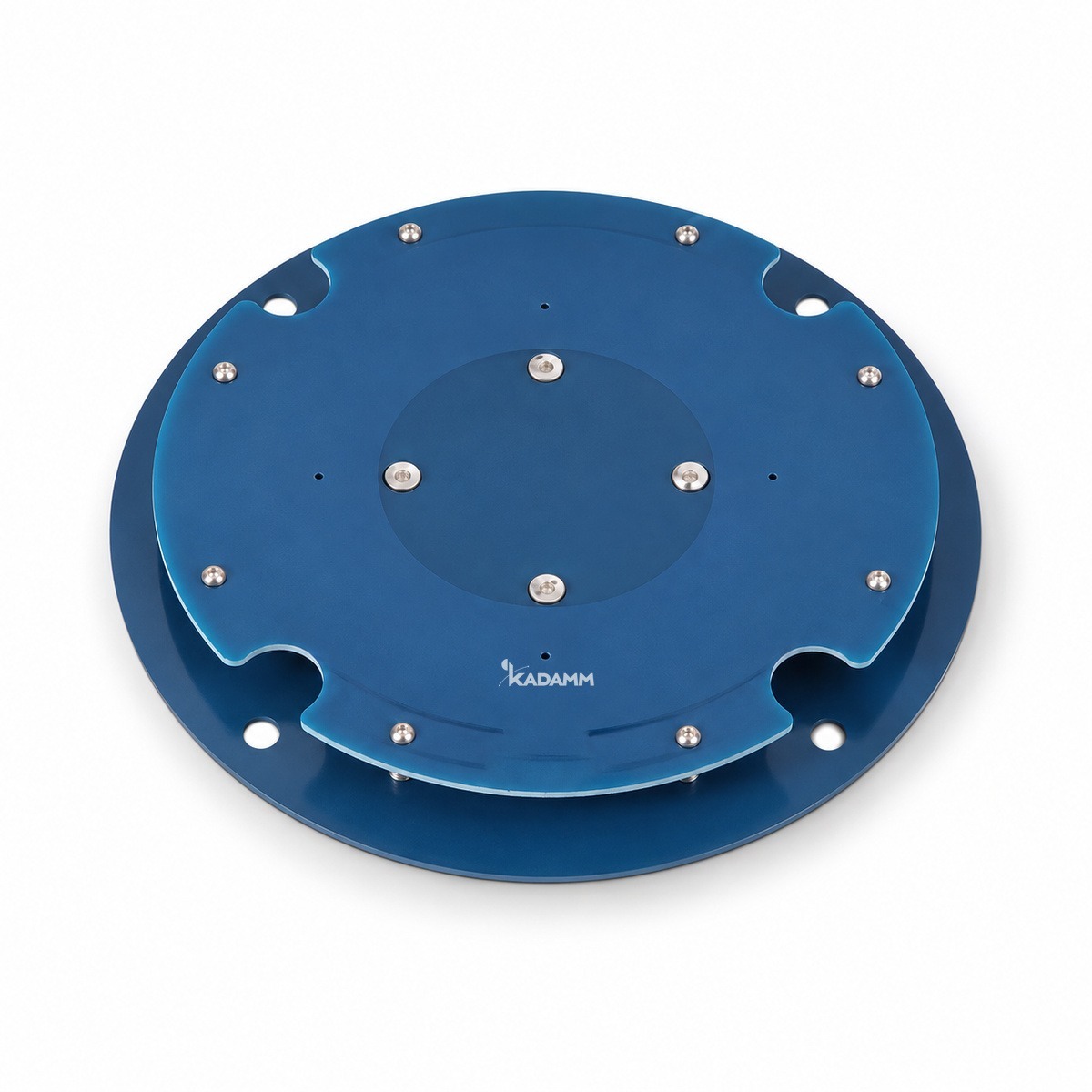

KADAMM GNSS-RTK-L125-38E9

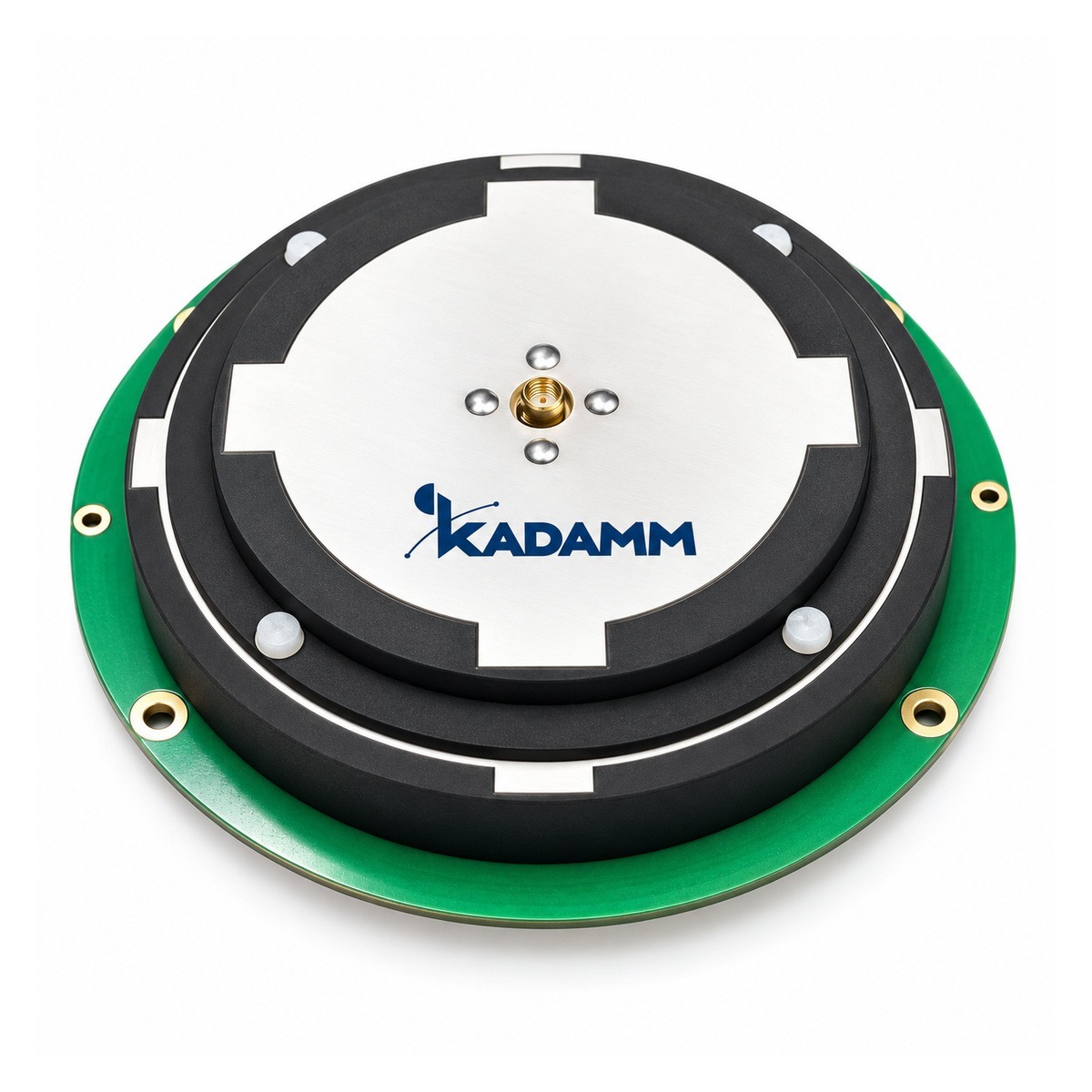

KADAMM GNSS-RTK-L125-40E5

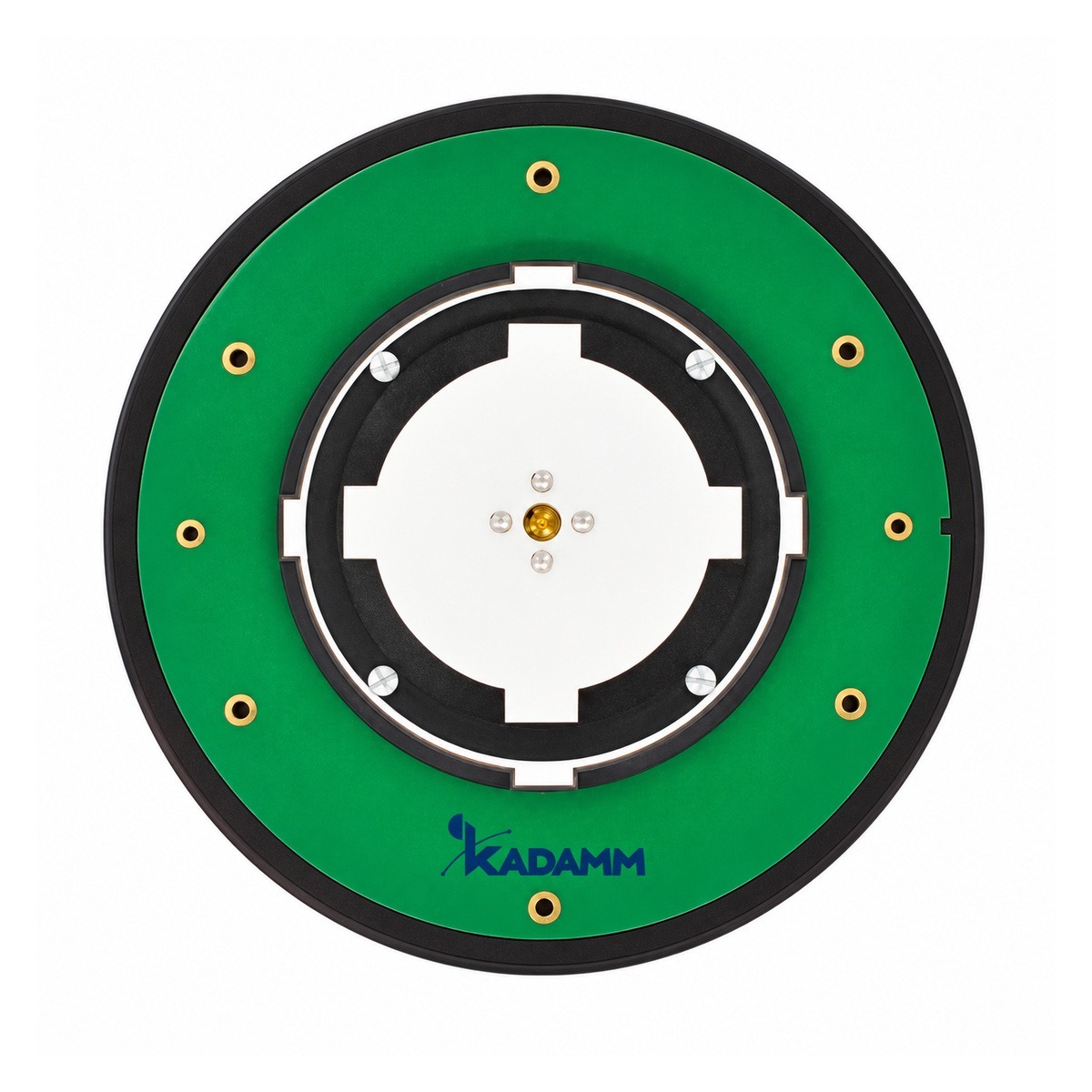

KADAMM GNSS-RTK-L125-40E6

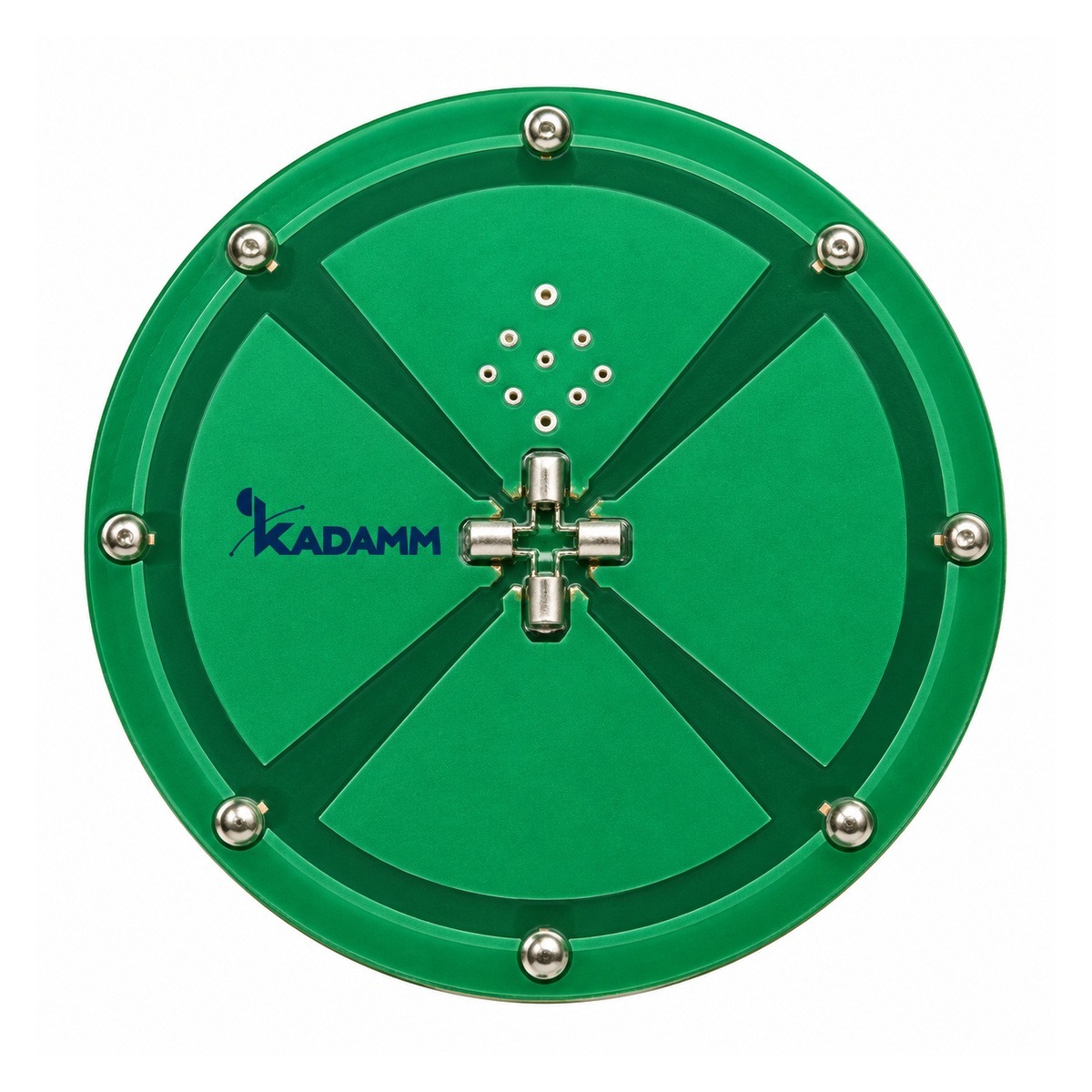

KADAMM GNSS-RTK-L15-29E
Ключевые особенности
✓
Полоса 1164–1300 и 1525–1610 МГцВсе рабочие частоты объекта должны укладываться в полосу GNSS-RTK-ER с запасом по краям.
✓
Усиление 25–40 дБУсиление встроенного усилителя GNSS-RTK-ER; сверяйте его с допустимым уровнем на входе приёмника.
Как читать характеристики
Усиление 25–40 дБЭто усиление встроенного малошумящего усилителя: на выходе сигнал примерно в 316 раз сильнее, чем на входе; часть запаса GNSS-RTK-ER уходит на потери кабеля до приёмника.
Электрические характеристики
| Параметр | Значение |
|---|---|
| Принимаемые сигналы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | 35–40 дБ |
| Коэффициент шума | по исполнению (см. таблицу «Исполнения») |
| Поляризация | круговая правая (круговая правая) |
| Погрешность фазового центра | GNSS-RTK-L12-40E, GNSS-RTK-L125-38E3, GNSS-RTK-L125-38E7, GNSS-RTK-L125-40E — ± 2 мм; остальные исполнения — уточняйте у менеджера |
| Волновое сопротивление | 50 Ом |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | встраиваемая антенна ГНСС на круглой плате (антенный элемент и МШУ) |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | GNSS-RTK-L125-38E7 — −40…+85 °C; остальные исполнения — уточняйте у менеджера |
Исполнения под заказ. Параметры, которых нет в таблицах, другие разъёмы, длины выводов и комплектацию уточните у инженеров KADAMM: пришлите частоты, мощность и условия установки — подберём исполнение и подготовим спецификацию.
Исполнения
| Артикул | Сигналы | Усиление антенны | МШУ, шум | Питание, ток | Разъём, кабель | Габариты, масса | Крепление, защита |
|---|---|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L12-35E2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 35 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка; RG316, 20 см | Ø120 × 16,7 мм, 120 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-38E7 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG316, 20 см | Ø120 × 16,7 мм, 200 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-40E | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 10 см | Ø120 × 16,7 мм, 190 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-40E2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 20 см | Ø120 × 16,7 мм, 191 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-40E3 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG178, 10 см | Ø120 × 16,7 мм, 190 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-40E4 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG316, 20 см | Ø120 × 16,7 мм, 196 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-40E5 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка угловая; RG316, 20 см | Ø120 × 16,7 мм, 121 г | встраивание в корпус |
| KADAMM GNSS-RTK-L12-40E6 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | MMCX, вилка угловая; RG316, 20 см | Ø120 × 16,7 мм, 199 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-35E | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 5,5 дБи | 35 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG316, 20 см | Ø120 × 16,7 мм, 200 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-35E2 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 5,5 дБи | 35 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка угловая; RG316, 20 см | Ø120 × 16,7 мм, 120 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-35E3 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 5,5 дБи | 35 ± 2 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | MMCX, вилка угловая; RG316, 20 см | Ø120 × 16,2 мм, 200 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b, L-Band | до 4,5 дБи | 38 дБ, шум менее 1,8 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG178, 14,1 см | Ø134 × 22,5 мм, 175 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E2 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b, L-Band | до 4,5 дБи | 38 дБ, шум менее 1,8 дБ | 3,3–12 В DC, ≤ 45 мА | MMCX, вилка угловая; RG316, 15 см | Ø134 × 22,5 мм, 176 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E3 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS, QZSS, NavIC (IRNSS) L5, L-Band | 5,5 дБи | 38 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка; RG316, 20 см | Ø120 × 23,2 мм, 179 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E4 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS, QZSS, NavIC (IRNSS) L5, L-Band | 5,5 дБи | 38 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка угловая; RG316, 20 см | Ø120 × 23,2 мм, 180 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E5 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 5,5 дБи | 38 дБ, шум менее 2 дБ | 3,3–12 В DC, ≤ 45 мА | MMCX, вилка угловая; RG316, 20 см | Ø120 × 16,2 мм, 200 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E6 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS, QZSS, NavIC (IRNSS) L5, L-Band | 5,5 дБи | 38 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG178, 11,4 см | Ø120 × 14,8 мм, 98 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-38E7 | GPS L1 / L2 / L5, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, ГЛОНАСС G1 / G2 / G3, Galileo E1 / E5a / E5b / E6, SBAS L1 / L5, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, L-Band | ≥ 4 дБи | 38 ± 2 дБ, шум ≤ 2,0 дБ | 3–12 В DC, ≤ 60 мА | MCX, вилка угловая; RG178, 10 см | Ø80 × 22,4 мм, 120 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-40E | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 10 см | Ø120 × 23,2 мм, 175 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-40E2 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | IPEX (U.FL); RG1.13, 20 см | Ø120 × 23,2 мм, 178 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-40E3 | BeiDou B1 / B2 / B3, GPS L1 / L2 / L5, ГЛОНАСС G1 / G2, Galileo E1 / E5a / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая; RG316, 20 см | Ø120 × 23,2 мм, 180 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-40E4 | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1I / B1C / B2I / B2a / B2b / B3I, Galileo E1 / E5b | 5,5 дБи | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка; RG316, 20 см | Ø120 × 16,7 мм, 118 г | встраивание в корпус |
| KADAMM GNSS-RTK-L125-35E4 | GPS, BeiDou, ГЛОНАСС, Galileo, QZSS: L1 / L2 / L5 / L6 | ≥ 5 дБи (пиковое); осевое отношение менее 3 дБ; фазовый центр ± 2 мм | 35 ± 2 дБ, шум менее 2 дБ | 3–10 В DC, ≤ 45 мА | уточняйте у менеджера | Ø125 × 15 мм | встраивание в корпус |
| KADAMM GNSS-RTK-L125-35E5 | GPS, BeiDou, ГЛОНАСС, Galileo, QZSS: L1 / L2 / L5 / L6, L-Band | ≥ 5 дБи (пиковое); осевое отношение менее 3 дБ; фазовый центр ± 2 мм | 35 ± 2 дБ, шум менее 2 дБ | 3–10 В DC, ≤ 45 мА | уточняйте у менеджера | Ø92 × 23 мм | встраивание в корпус; −40…+85 °C |
| KADAMM GNSS-RTK-L125-38E9 | GPS, BeiDou, ГЛОНАСС, Galileo, QZSS, IRNSS: L1 / L2 / L5 / L6, L-Band (1166–1278 / 1521–1608 МГц) | ≥ 5 дБи (пиковое); осевое отношение ≤ 3 дБ; фазовый центр ± 2 мм | 38 ± 2 дБ, шум ≤ 2,0 дБ | уточняйте у менеджера | уточняйте у менеджера | габариты — уточняйте у менеджера; ≈ 88 г | встраивание в корпус; −40…+85 °C |
| KADAMM GNSS-RTK-L125-25E | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band (1165–1278 / 1525–1615 МГц) | 4,0 дБи (пиковое); осевое отношение ≤ 3 дБ; вариация фазового центра ± 2 мм | 25 ± 2 дБ, шум ≤ 2 дБ | 3,3–16 В DC, ≤ 45 мА | MCX, вилка угловая | Ø82 × 18,5 мм, ≤ 75 г | встраивание в корпус, винты; −40…+85 °C |
| KADAMM GNSS-RTK-L125-30E2 | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5 | 5,0 дБи (пиковое); осевое отношение ≤ 3 дБ (опционально ≤ 2,2 дБ); высота фазового центра L1 8,5 / L2 9,5 мм, вариация ± 2 мм | 30 ± 2 дБ (L1, L2), шум ≤ 1,8 дБ | 3,3–12 В DC, ≤ 27 мА | MMCX, вилка угловая | Ø120 × 15,8 мм, ≤ 75 г | встраивание в корпус, 6 винтов M3; −40…+85 °C |
| KADAMM GNSS-RTK-L125-40E5 | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 5,5 дБи (пиковое); осевое отношение ≤ 3 дБ | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая | Ø111 × 24,5 мм, ≤ 220 г | встраивание в корпус, винты; −40…+85 °C |
| KADAMM GNSS-RTK-L125-40E6 | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1 / B2 / B3, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5, SBAS L1 / L5, L-Band | 5,5 дБи (пиковое); осевое отношение ≤ 3 дБ | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая | Ø152 × 25 мм, ≤ 220 г | встраивание в корпус, винты; −40…+85 °C |
| KADAMM GNSS-RTK-L125-29E | GPS L1 / L2 / L5, ГЛОНАСС L1 / L2 / L3, Galileo E1 / E5a / E5b / E6, BeiDou B1I / B2I / B3I / B1C / B2a / B2b, QZSS L1 / L2 / L5 / L6, NavIC (IRNSS) L5 | 4,5 дБи (пиковое); осевое отношение ≤ 3 дБ; погрешность фазового центра ± 2 мм | 28 ± 2 дБ (1559–1612 МГц), 30 ± 2 дБ (1176–1278 МГц), шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка | Ø90 × 21,8 мм, ≤ 70 г | встраивание в корпус, винты; −40…+85 °C |
| KADAMM GNSS-RTK-L12-29E | GPS L1 / L2, ГЛОНАСС L1 / L2, Galileo E1 / E5b, BeiDou B1I / B2I / B1C / B2b | 4,5 дБи (пиковое); осевое отношение ≤ 3 дБ; погрешность фазового центра ± 2 мм | 28 ± 2 дБ (L1), 30 ± 2 дБ (L2), шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка | Ø90 × 21,8 мм; масса — уточняйте у менеджера | встраивание в корпус; −40…+85 °C |
| KADAMM GNSS-RTK-L15-29E | GPS L1 / L5, ГЛОНАСС L1, Galileo E1 / E5a, BeiDou B1I / B2a / B1C | 4,5 дБи (пиковое); осевое отношение ≤ 3 дБ; погрешность фазового центра ± 2 мм | 28 ± 2 / 30 ± 2 дБ (по полосам), шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | SMA, вилка | Ø90 × 21,8 мм; масса — уточняйте у менеджера | встраивание в корпус; −40…+85 °C |
| KADAMM GNSS-RTK-L12-40E9 | GPS L1 / L2, ГЛОНАСС L1 / L2, BeiDou B1 / B2 / B3 | 5,5 дБи (пиковое); осевое отношение ≤ 3 дБ; погрешность фазового центра ± 2 мм | 40 ± 2 дБ, шум ≤ 2 дБ | 3,3–12 В DC, ≤ 45 мА | MCX, вилка угловая | Ø122 × 17,5 мм, ≤ 200 г | встраивание в корпус, винты; −40…+85 °C |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-ER в таблицах выше.
- IEC 61169-15 — документ, на который ссылается техническое описание GNSS-RTK-ER.
- IEC 61169-36 — документ, на который ссылается техническое описание GNSS-RTK-ER.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-RTK-ER перекрывает эти потери: сигнал на входе приёмника остаётся на 25 − 6 = 19 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-RTK-ER:
GPS L1, ГЛОНАСС L1 и BeiDou B1
Перед заказом KADAMM GNSS-RTK-ER сверьте с проектом:
- Частоты оборудования — внутри 1164–1300 и 1525–1610 МГц
Как подобрать антенну под объект
Разъём и кабельРазъём антенны — SMA, MCX, IPEX, MMCX; ответная часть и кабель — того же типа, без лишних переходников. Длину снижения считайте вместе с потерями на рабочей частоте.
Системы и полосыДолжны совпадать с приёмником: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, NavIC; многочастотному приёмнику — многочастотная антенна.
МШУ и кабельУсиление МШУ 25–40 дБ минус потери кабеля — в пределах входного диапазона приёмника.
ПитаниеНапряжение на антенном входе приёмника должно попадать в диапазон 3–16 В.
Место установкиОткрытое небо, подальше от передающих антенн и металлических стен; на транспорте — по центру крыши.
Сценарии по отраслям
ТранспортНавигация и мониторинг транспорта: GNSS-RTK-ER принимает сигналы спутниковых систем на подвижных объектах.
Связь и энергетикаСинхронизация времени оборудования связи и энергосистем по сигналам ГНСС: GNSS-RTK-ER ставят на крышу узла связи или подстанции.
Монтаж и подключение
- GNSS-RTK-ER ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- Разъёмы GNSS-RTK-ER на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-RTK-ER включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
В комплекте:
- Антенна КАДАММ выбранного исполнения с кабелем и разъёмом по таблице «Исполнения»
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-ER и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-ER и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-ER пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-RTK-ER | KADAMM GNSS-RTK-EH | KADAMM GNSS-RTK-G | KADAMM GNSS-RTK-S |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1164–1300 и 1525–1610 МГц | 1164–1300 и 1525–1615 МГц | 1164–1300 и 1525–1610 МГц | 1164–1300 и 1525–1615 МГц |
| Усиление | 25–40 дБ | 28–40 дБ | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | уточняйте у менеджера | уточняйте у менеджера |
| Масса | по исполнению (см. таблицу «Исполнения») | по исполнению (см. таблицу «Исполнения») | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Когда выбирают GNSS-RTK-ER: Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Вопросы и ответы
Другие модели этого раздела каталога KADAMM: Антенны GPS/ГЛОНАСС →
Подбор KADAMM GNSS-RTK-ER под ваш объект
