Высокоточная многочастотная антенна ГНСС L1/L2: GPS, ГЛОНАСС, BeiDou, Galileo, QZSS, МШУ 27 ± 2 дБ.
Что представляет собой антенна

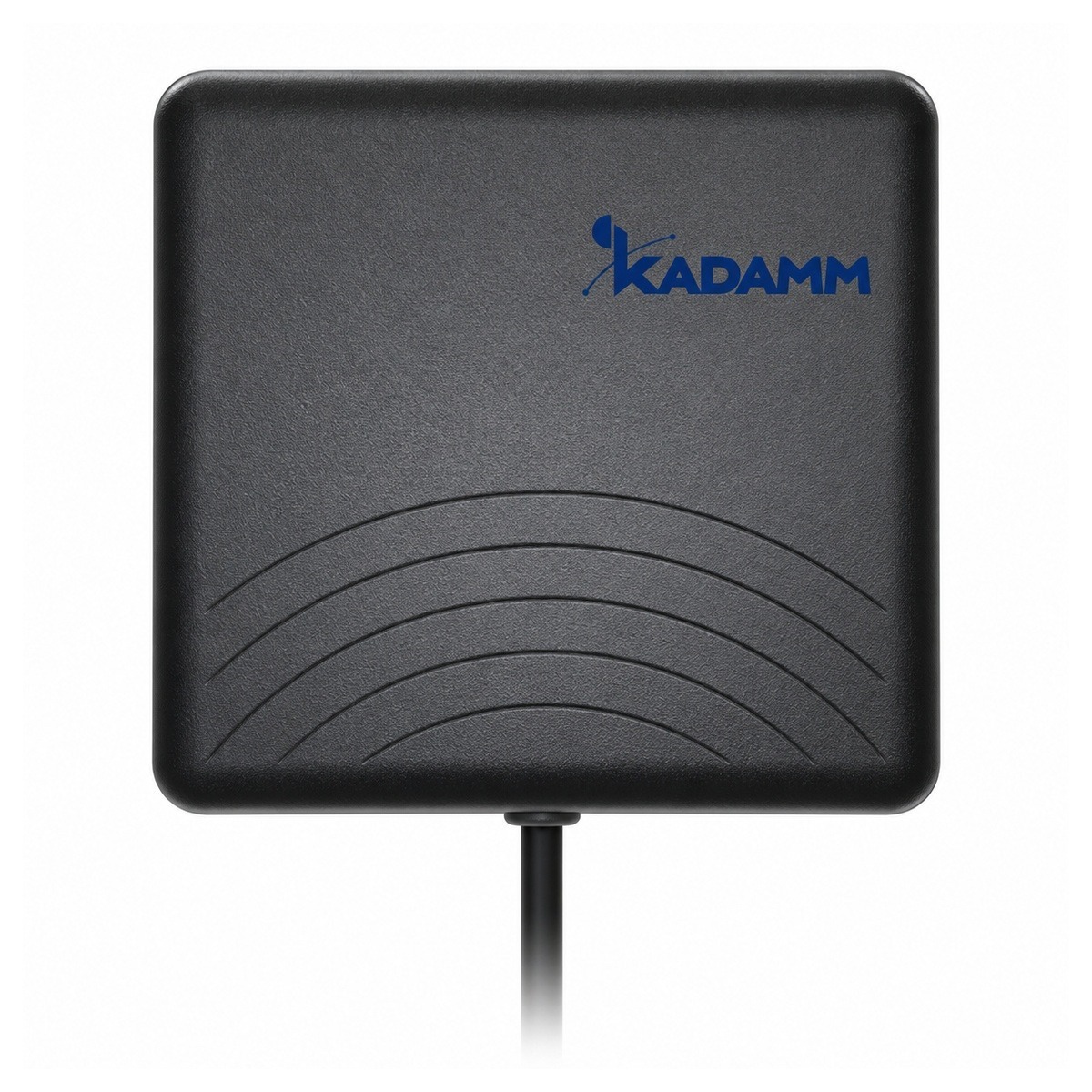

KADAMM GNSS-RTK-L12-27 — высокоточная многочастотная антенна ГНСС L1/L2 для систем GPS, ГЛОНАСС, BeiDou, Galileo, QZSS. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС, BeiDou, Galileo, QZSS. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости; осевое отношение 5 дБ (тип.) — чем ближе к 0 дБ, тем чище круговая поляризация.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 27 ± 2 дБ, коэффициент шума 2 дБ (тип.). Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 1 — подаётся по центральной жиле того же кабеля от приёмника, ток потребления 12 мА при 3 В. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Подавление сигналов вне полосы — до 64 дБ. Фильтр защищает МШУ от мощных соседей: передатчиков сотовой связи, радаров, соседних антенн на той же крыше. Без него усилитель перегружается, и приёмник теряет спутники.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Чем отличается от похожих моделей KADAMM
- Полосы 1197–1606 МГц, у GNSS-RTK-E — 1164–1300 и 1525–1610 МГц
- Усиление усилителя 27 ± 2 дБ, у GNSS-RTK-E — 28–30 дБ (меньше на 1 дБ)
KADAMM GNSS-RTK-E даёт больше усиления; у KADAMM GNSS-RTK-L12-27 в пользу выбора — свой набор полос.
- Полосы 1197–1606 МГц, у GNSS-RTK-L125-28M — 1176,45–1278,75 и 1561,1–1602 МГц
- Усиление усилителя 27 ± 2 дБ, у GNSS-RTK-L125-28M — 28 дБ (меньше на 1 дБ)
KADAMM GNSS-RTK-L125-28M даёт больше усиления; у KADAMM GNSS-RTK-L12-27 в пользу выбора — свой набор полос.
- Полосы 1197–1606 МГц, у GNSS-RTK-Q — 1164–1300 и 1559–1610 МГц
- Усиление усилителя 27 ± 2 дБ, у GNSS-RTK-Q — 28–37 дБ (меньше на 1 дБ)
- Габариты уточняйте у менеджера, у GNSS-RTK-Q — по исполнению
KADAMM GNSS-RTK-Q даёт больше усиления; у KADAMM GNSS-RTK-L12-27 в пользу выбора — свой набор полос.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-RTK-L12-27 с запасом по краям.
Усиление встроенного усилителя GNSS-RTK-L12-27; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-RTK-L12-27 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Диапазон | 1197–1606 МГц |
| Сигналы | GPS L1, L2; ГЛОНАСС L1, L2, L3; Galileo E1, E5b; BeiDou B1I, B1C, B2I; QZSS L1, L2 |
| Усиление антенного элемента | 3,5 дБи (макс.) |
| Поляризация | круговая правая (круговая правая) |
| Осевое отношение | 5 дБ (тип.) |
| КСВН антенного элемента | 1,5 (тип.) |
| Усиление МШУ | 27 ± 2 дБ (при 3 В) |
| Подавление сигналов LTE | до 64 дБ |
| Коэффициент шума | 2 дБ (тип.) |
| КСВН выхода | не более 2,0 |
| Волновое сопротивление | 50 Ом |
| Питание | 1,5–3,3 В DC; по заказу 3–10 В |
| Ток потребления | 12 мА при 3 В |
Механические характеристики
| Параметр | Значение |
|---|---|
| Разъём | уточняйте у менеджера |
| Кабель | уточняйте у менеджера |
| Крепление | уточняйте у менеджера |
| Размеры | уточняйте у менеджера |
| Рабочая температура | уточняйте у менеджера |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-L12-27 в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-RTK-L12-27 перекрывает эти потери: сигнал на входе приёмника остаётся на 27 − 6 = 21 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-RTK-L12-27:
Перед заказом KADAMM GNSS-RTK-L12-27 сверьте с проектом:
- Частоты оборудования — внутри 1197–1606 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-RTK-L12-27 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы GNSS-RTK-L12-27 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
- Корпус и крепление GNSS-RTK-L12-27 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-RTK-L12-27
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-L12-27 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-L12-27 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-L12-27 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-RTK-L12-27 | KADAMM GNSS-RTK-E | KADAMM GNSS-RTK-L125-28M | KADAMM GNSS-RTK-Q |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1197–1606 МГц | 1164–1300 и 1525–1610 МГц | 1176,45–1278,75 и 1561,1–1602 МГц | 1164–1300 и 1559–1610 МГц |
| Усиление | 27 ± 2 дБ | 28–30 дБ | 28 дБ | 28–37 дБ |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | уточняйте у менеджера | — | — | по исполнению |
| Масса | — | — | — | 7–15 г |
| Страница | Эта модель | Открыть | Открыть | Открыть |
