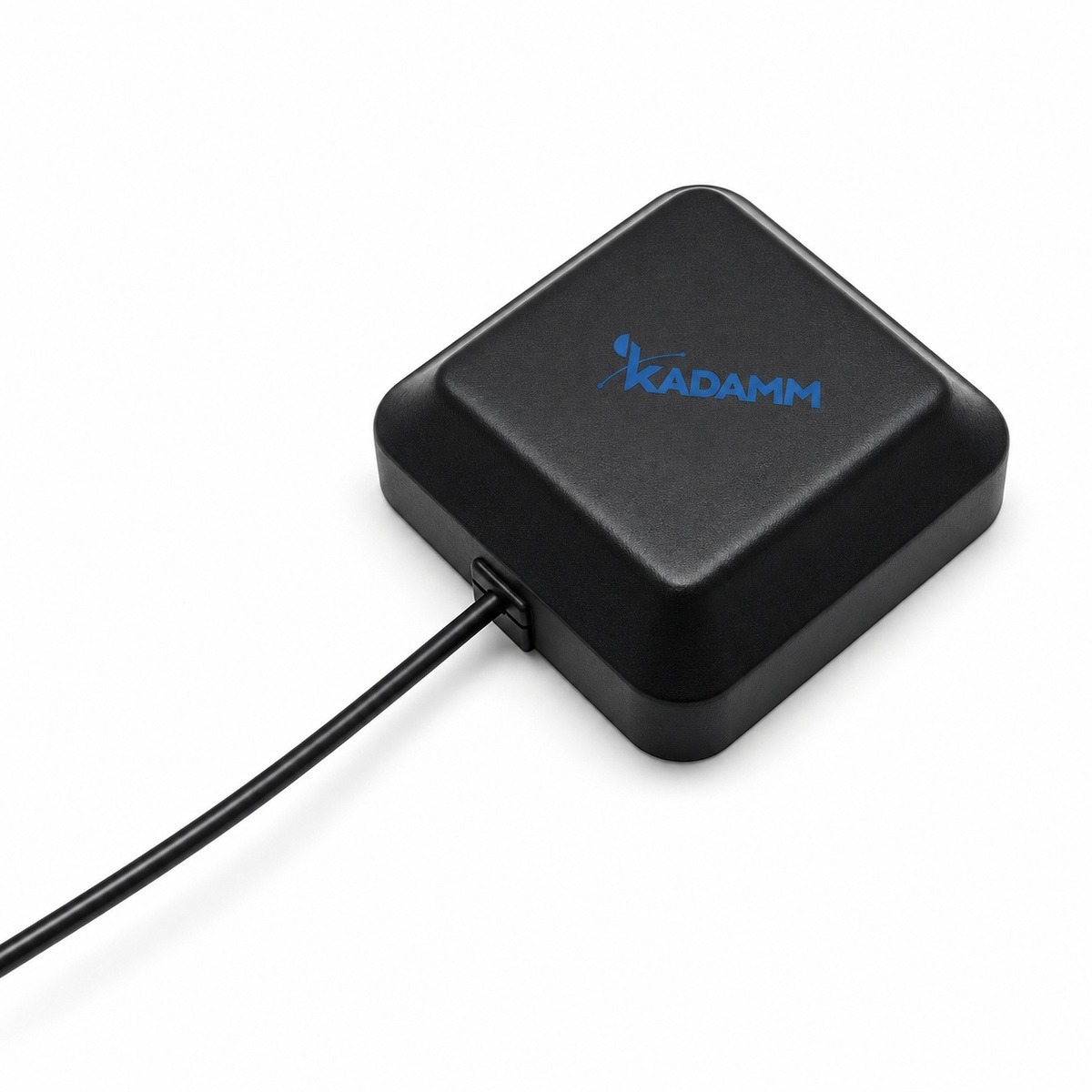

KADAMM GNSS-RTK-L1-30F — высокоточная антенна ГНСС L1 на магните, МШУ 30 дБ, FAKRA, IP66

KADAMM GNSS-RTK-L1-30F — высокоточная антенна ГНСС L1 на магните для систем GPS, ГЛОНАСС, BeiDou, Galileo. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.

Антенна принимает GPS, ГЛОНАСС, BeiDou, Galileo. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.

Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости; осевое отношение ≤ 3 дБ — чем ближе к 0 дБ, тем чище круговая поляризация.

Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 30 дБ, коэффициент шума ≤ 1,5 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.

Питание МШУ — 3–5 В — подаётся по центральной жиле того же кабеля от приёмника, ток потребления ≤ 35 мА. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.

Конструкция и условия работы: размеры 60 × 60 × 22,8 мм; крепление: магнит или клей; степень защиты IP66; рабочая температура −40…+85 °C.

Разъём — FAKRA. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Системы излучателей

Всего у GNSS-RTK-L1-30F — 2 системы излучателей.

Антенный элемент

Малошумящий усилитель

• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-L1-30F в таблицах выше.
• IEC 60529 — документ, на который ссылается техническое описание GNSS-RTK-L1-30F.
• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.

1. Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
2. Усиление усилителя GNSS-RTK-L1-30F перекрывает эти потери: сигнал на входе приёмника остаётся на 30 − 6 = 24 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.

Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.

Перед заказом KADAMM GNSS-RTK-L1-30F сверьте с проектом:

• Частоты оборудования — внутри 1561,1–1602 МГц
• Опора и крепление — магнит или клей
• Климат площадки — в пределах −40…+85 °C

• Крепление GNSS-RTK-L1-30F — магнит или клей.
• GNSS-RTK-L1-30F ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
• Разъёмы — FAKRA (другие — по заказу).
• Разъёмы GNSS-RTK-L1-30F на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление GNSS-RTK-L1-30F включают в контур заземления и молниезащиты опоры по проекту.
