Что представляет собой антенна

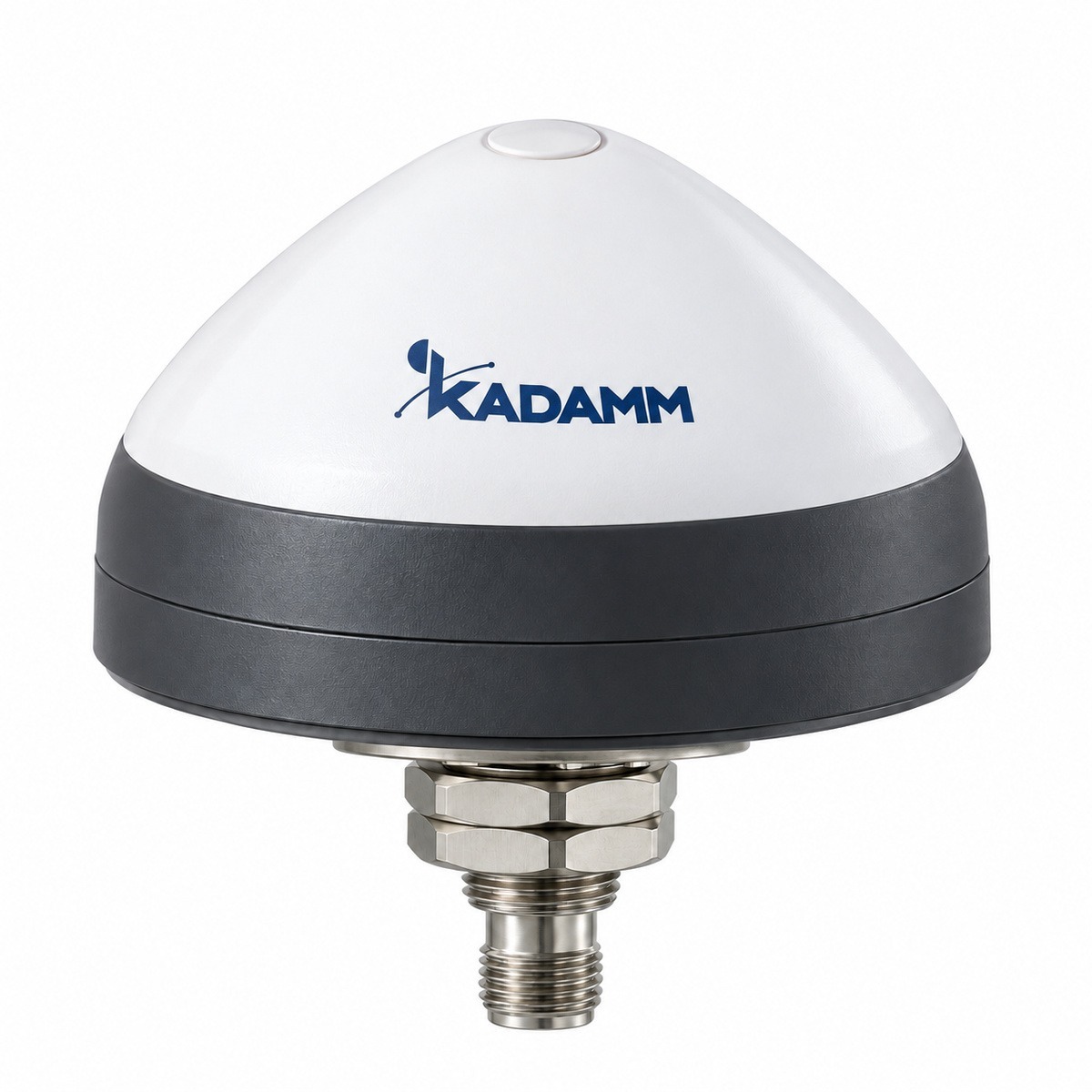

KADAMM GNSS-RTK-L12-40T — высокоточные антенны ГНСС в корпусе-конусе L1/L2/L5 для систем GPS, ГЛОНАСС, BeiDou, Galileo. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС, BeiDou, Galileo. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости; осевое отношение ≤ 3 дБ — чем ближе к 0 дБ, тем чище круговая поляризация.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 38–42 дБ, коэффициент шума ≤ 1,5–2 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 3 — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Конструкция и условия работы: масса около 150 г; степень защиты IP67; рабочая температура −40…+85 °C.
Разъём — TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | Антенный элемент | по исполнению (см. таблицу «Исполнения») |
| Система 2 | Малошумящий усилитель | 40 ± 2 дБ |
Всего у GNSS-RTK-L12-40T — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 1164–1286 и 1525–1621 МГц, у GNSS-RTK-S — 1164–1300 и 1525–1615 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1164–1286 и 1525–1621 МГц, у GNSS-RTK-ER — 1164–1300 и 1525–1610 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1164–1286 и 1525–1621 МГц, у GNSS-RTK-G — 1164–1300 и 1525–1610 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
Конструкция и материалы

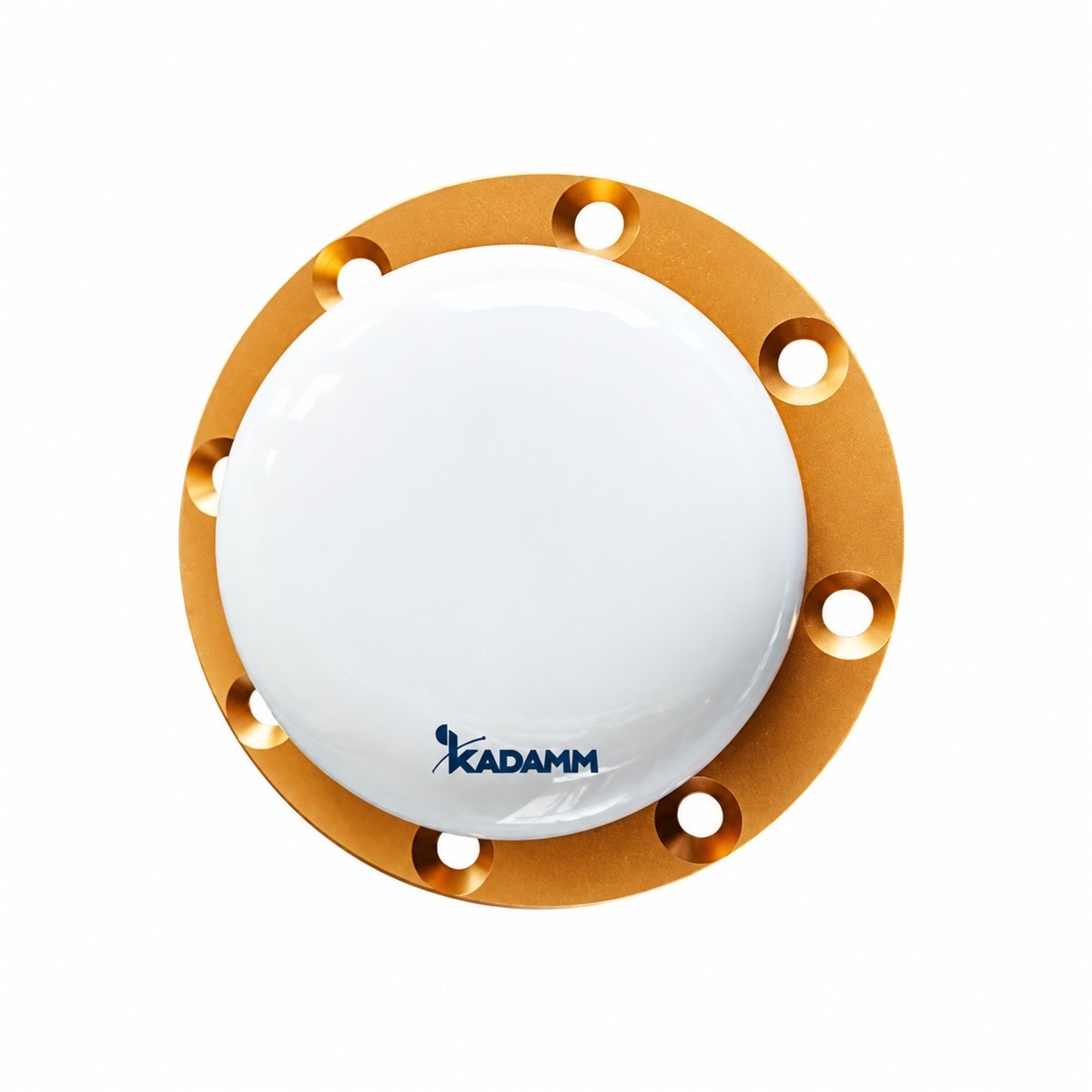

Фото исполнений

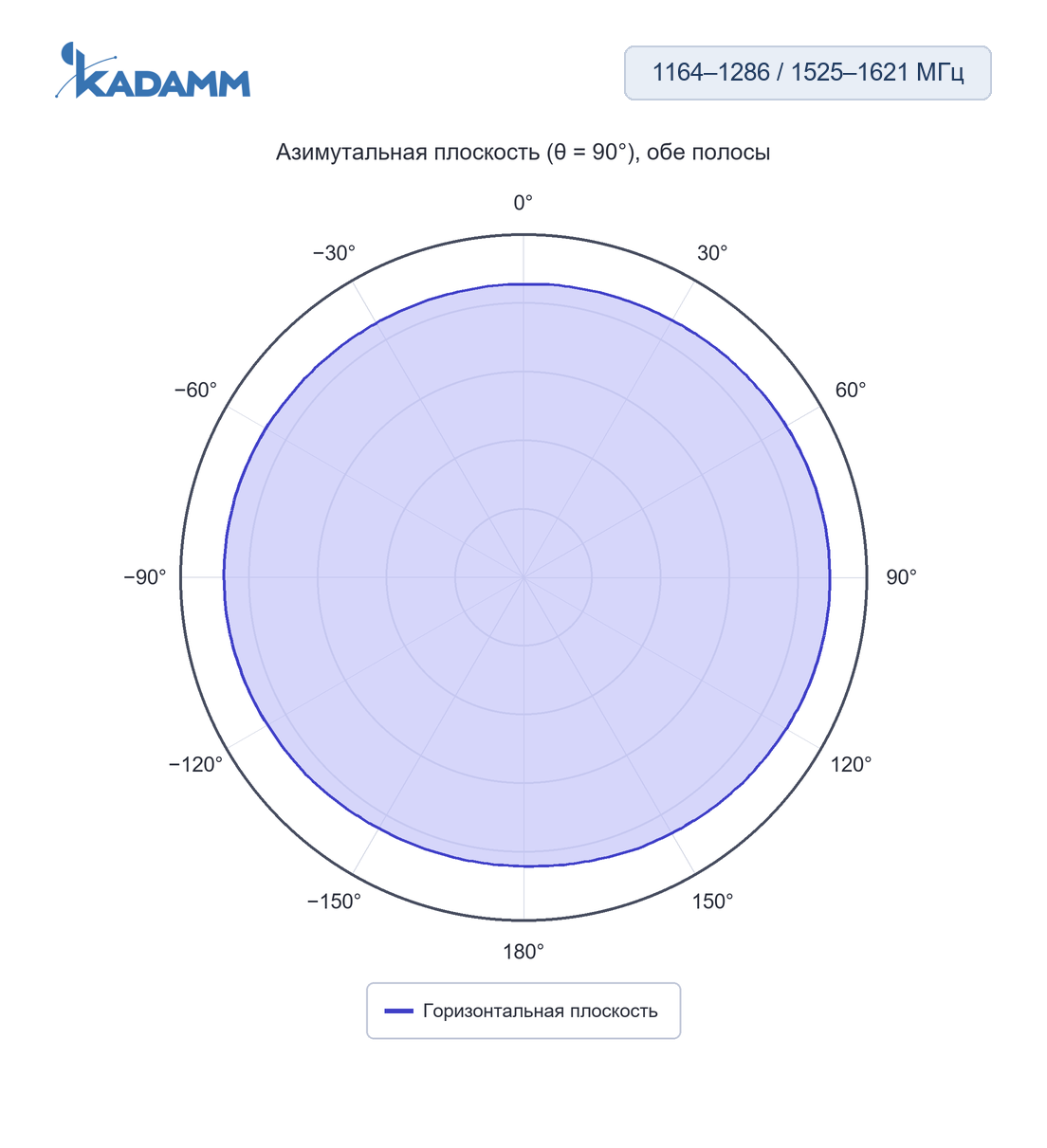

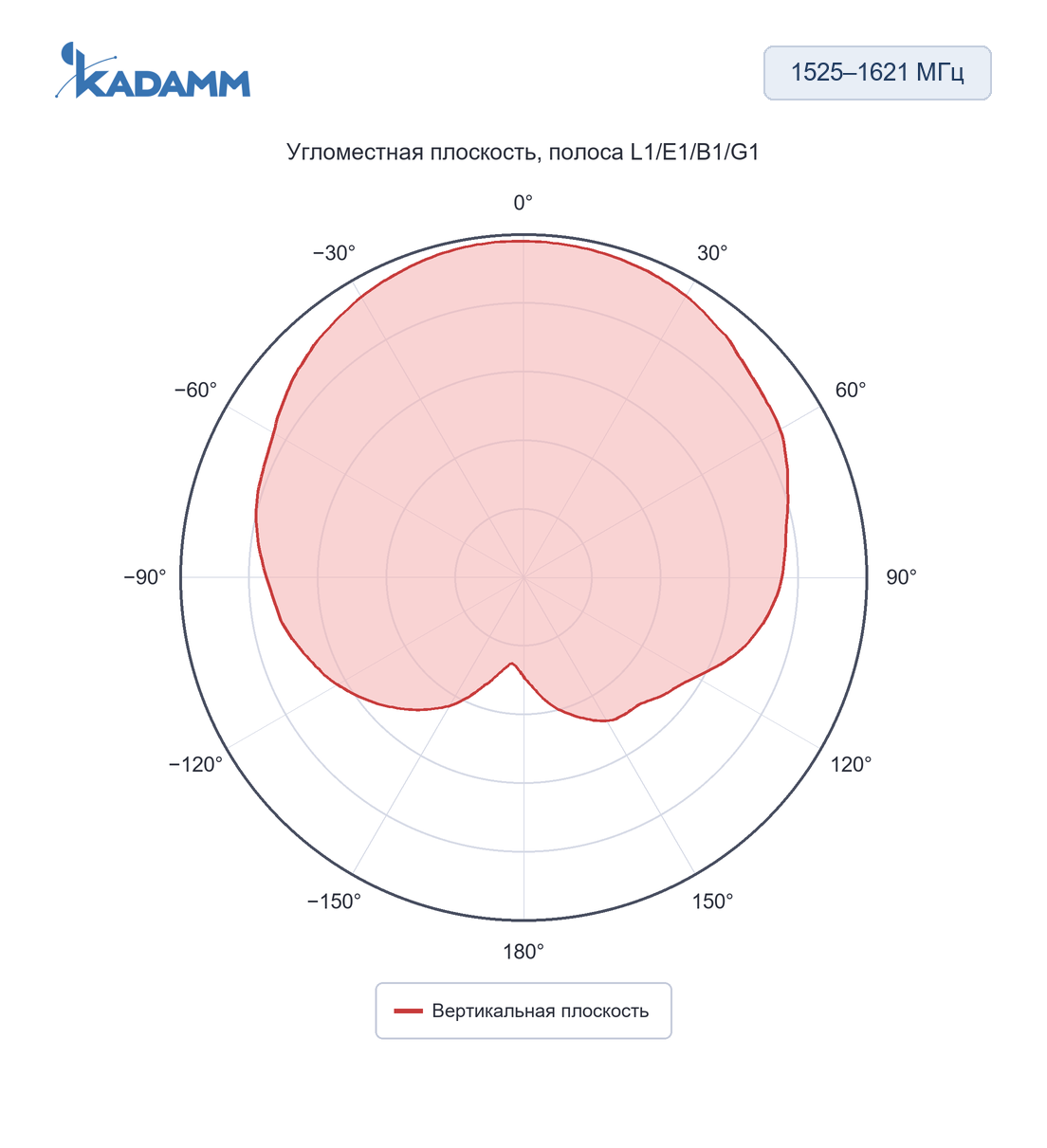

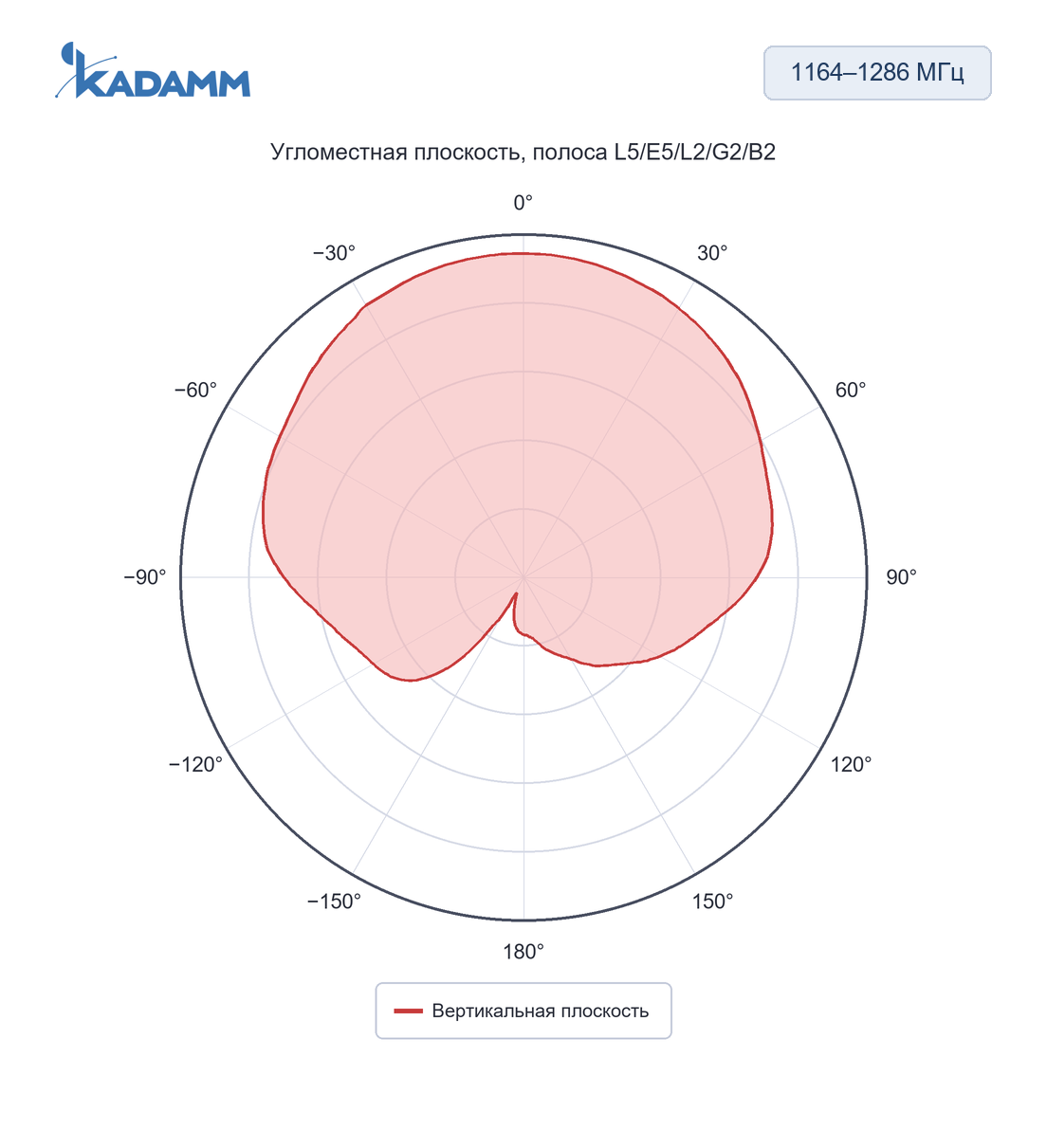

Диаграммы направленности
Ключевые особенности
Полосы 1164–1286 и 1525–1621 МГц, 0 портов, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-RTK-L12-40T; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-RTK-L12-40T с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: по исполнению (см. таблицу «Исполнения»).
Как читать характеристики
Электрические характеристики
Антенный элемент
| Параметр | Значение |
|---|---|
| Диапазон частот | по исполнению (см. таблицу «Исполнения») |
| Сигналы | GPS L1 / L2, ГЛОНАСС G1 / G2, BeiDou B1 / B2 / B3, Galileo E1 / E2 / E5b / E6 |
| Поляризация | круговая правая (круговая правая) |
| Осевое отношение | ≤ 3 дБ |
| Коэффициент усиления (максимум) | по исполнению (см. таблицу «Исполнения») |
| КСВН | ≤ 2,0; KADAMM GNSS-RTK-L125-38T-2 — ≤ 1,8 |
| Сектор обзора | 360° по азимуту, 5–90° по углу места |
| Волновое сопротивление | 50 Ом |
Малошумящий усилитель
| Параметр | Значение |
|---|---|
| Усиление: B1 / L1 / G1 / E1 / E2 | 40 ± 2 дБ |
| Усиление: B2 / L2 / G2 / B3 / E5b / E6 | 42 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Неравномерность в полосе | ± 1,5 дБ |
| КСВН выхода | ≤ 2,0 |
| Питание | 3,3–12 В DC по кабелю, ток не более 50 мА |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Масса | около 150 г |
| Разъём | TNC, розетка, на корпусе; KADAMM GNSS-RTK-L125-38T-2 — TNC (наружная резьба, центральный штырь) |
| Крепление | по исполнению (см. таблицу «Исполнения») |
| Степень защиты | IP67 |
| Рабочая температура | −40…+85 °C |
| Температура хранения | −40…+85 °C |
| Относительная влажность | до 95 % без конденсации |
Исполнения
| Артикул | Частоты | МШУ, шум | Усиление антенны | Питание, ток | Корпус | Крепление, защита |
|---|---|---|---|---|---|---|
| KADAMM GNSS-RTK-L12-40T | 1559,052–1616 МГц; 1205,094–1278,75 МГц | B1 / L1 / G1 / E1 / E2 — 40 ± 2 дБ; B2 / L2 / G2 / B3 / E5b / E6 — 42 ± 2 дБ, шум ≤ 1,5 дБ | ≥ 3 дБи | 3,3–12 В DC, ≤ 50 мА | Ø66,5 × 76,3 мм, около 150 г | шпилька M18×1, IP67 |
| KADAMM GNSS-RTK-L1-38T | 1559,052–1610 МГц (GPS, ГЛОНАСС, BeiDou, Galileo) | B1 / L1 / G1 / E1 / E2 — 38 ± 2 дБ, шум ≤ 1,5 дБ | ≥ 3 дБи | 3,3–12 В DC, ≤ 30 мА | Ø66,5 мм, около 150 г | крепление — уточняйте у менеджера, IP67 |
| KADAMM GNSS-RTK-L12-40T2 | 1559,052–1616 МГц; 1205,094–1278,75 МГц | B1 / L1 / G1 / E1 / E2 — 40 ± 2 дБ; B2 / L2 / G2 / B3 / E5b / E6 — 42 ± 2 дБ, шум ≤ 1,5 дБ | ≥ 3 дБи | 3,3–12 В DC, ≤ 50 мА | Ø90 мм, около 150 г | крепление — уточняйте у менеджера, IP67 |
| KADAMM GNSS-RTK-L12-40T3 | 1559,052–1616 МГц; 1205,094–1278,75 МГц | B1 / L1 / G1 / E1 / E2 — 40 ± 2 дБ; B2 / L2 / G2 / B3 / E5b / E6 — 42 ± 2 дБ, шум ≤ 1,5 дБ | ≥ 3 дБи | 3,3–12 В DC, ≤ 50 мА | Ø68 мм, около 150 г | магнит или винт, IP67 |
| KADAMM GNSS-RTK-L15-38T | 1561,098–1602 МГц (BeiDou B1, GPS L1, ГЛОНАСС G1); 1176–1227 МГц (GPS L5 и L2, Galileo E5a и E5b, BeiDou B2) | 38 ± 2 дБ, шум ≤ 1,5 дБ | 3 дБic в зенит (на плате) | 3,3–12 В DC, менее 50 мА | Ø66,5 мм, около 150 г | крепление — уточняйте у менеджера, IP67 |
| KADAMM GNSS-RTK-L125-40T2 | 1535–1616 МГц; 1176–1278,75 МГц | B1 / L1 / G1 / E1 / E2 / L-Band — 40 ± 2 дБ; L5 / B2 / L2 / G2 / B3 / E5b / E6 — 42 ± 2 дБ, шум ≤ 1,5 дБ | ≥ 3 дБи | 3,3–12 В DC, ≤ 50 мА | Ø66,5 мм, около 150 г | крепление — уточняйте у менеджера, IP67 |
| KADAMM GNSS-RTK-L125-38T-2 | 1164–1286 / 1525–1621 МГц | 38 ± 2 дБ, шум ≤ 2 дБ | ≥ 4 дБи | 3–16 В DC, около 45 мА | 90 × Ø27 мм, около 150 г | 4 винта |
Стандарты
- IEC 60529 — документ, на который ссылается техническое описание GNSS-RTK-L12-40T.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-RTK-L12-40T в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-RTK-L12-40T перекрывает эти потери: сигнал на входе приёмника остаётся на 38 − 6 = 32 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-RTK-L12-40T:
Перед заказом KADAMM GNSS-RTK-L12-40T сверьте с проектом:
- Частоты оборудования — внутри 1164–1286 и 1525–1621 МГц
- Опора и крепление — по исполнению (см. таблицу «Исполнения»)
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GNSS-RTK-L12-40T — по исполнению (см. таблицу «Исполнения»).
- GNSS-RTK-L12-40T ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — TNC, розетка, на корпусе; KADAMM GNSS-RTK-L125-38T-2 — TNC (наружная резьба, центральный штырь).
- Уличные соединения GNSS-RTK-L12-40T после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-RTK-L12-40T включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-RTK-L12-40T с крепёжными гайками. Кабель снижения в комплект не входит
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-RTK-L12-40T и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-RTK-L12-40T и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-RTK-L12-40T пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-RTK-L12-40T | KADAMM GNSS-RTK-S | KADAMM GNSS-RTK-ER | KADAMM GNSS-RTK-G |
|---|---|---|---|---|
