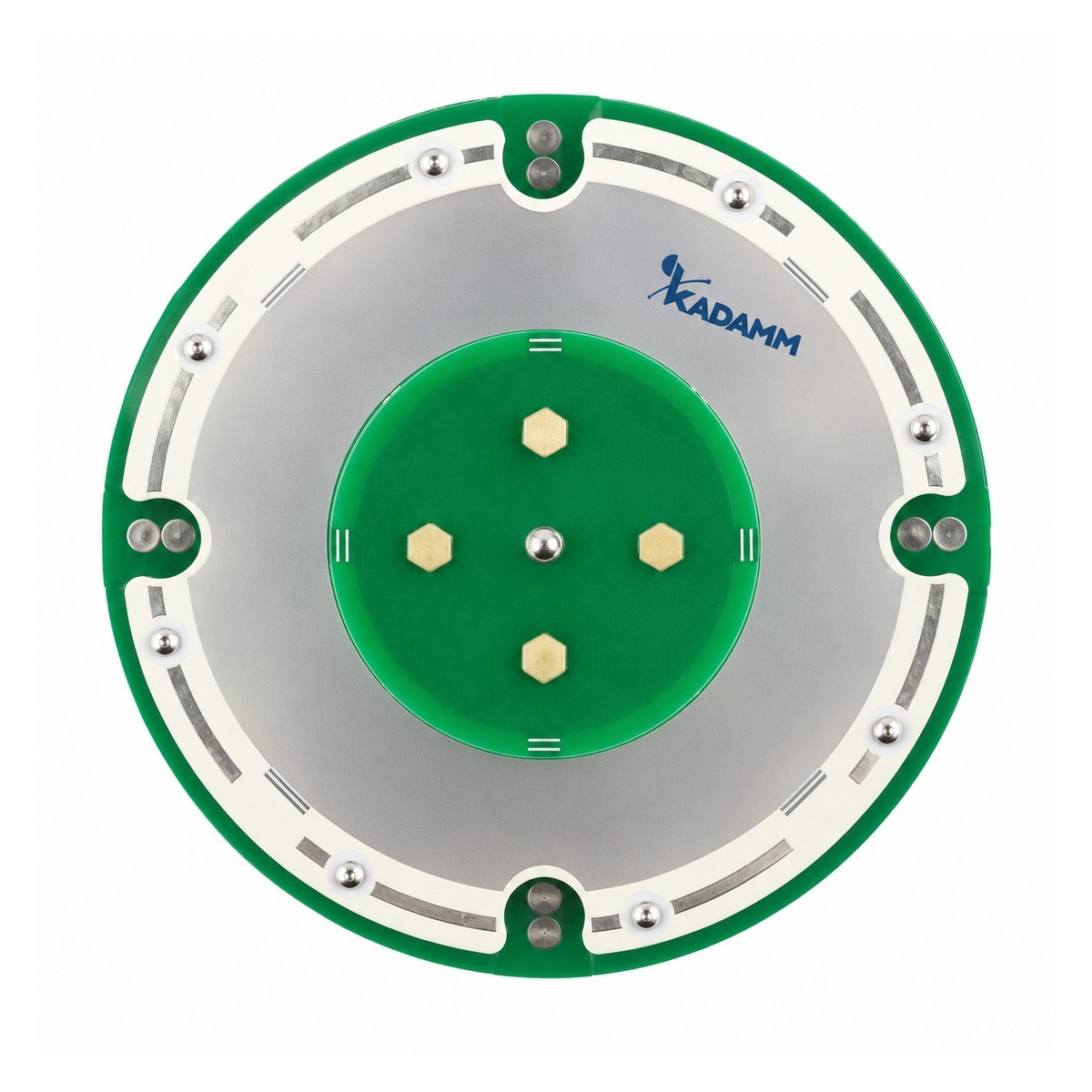

KADAMM GNSS-L125-868-0.5 — встраиваемые платы ГНСС L1 / L2 / L5 с антенной радиоканала 868 / 915 МГц, Ø122 мм, 2 исполнения

KADAMM GNSS-L125-868-0.5 — встраиваемые платы ГНСС L1 / L2 / L5. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.

Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости; осевое отношение ≤ 3 дБ — чем ближе к 0 дБ, тем чище круговая поляризация.

Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 38 ± 2 дБ (L1), 40 ± 2 дБ (L2), коэффициент шума ≤ 2 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.

Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.

Важная для высокоточных работ характеристика — стабильность фазового центра (± 2 мм): приёмник RTK измеряет фазу несущей, и смещение фазового центра на миллиметры прямо уходит в координату.

Конструкция и условия работы: размеры Ø122 × 23,8 мм; масса 107,5 г; крепление: встраивание в корпус, винты; степень защиты не нормируется (встраиваемая плата); рабочая температура −40…+85 °C.

Разъём — MMCX, вилка угловая. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.

Системы излучателей

Всего у GNSS-L125-868-0.5 — 2 системы излучателей.

ГНСС

Радиоканал

• Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
• ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-L125-868-0.5 в таблицах выше.

1. Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
2. Усиление усилителя GNSS-L125-868-0.5 перекрывает эти потери: сигнал на входе приёмника остаётся на 5 − 6 = −1 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.

Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.

Сети и службы в полосах GNSS-L125-868-0.5:

Перед заказом KADAMM GNSS-L125-868-0.5 сверьте с проектом:

• Частоты оборудования — внутри 858–878, 902–928, 1164–1300 и 1525–1615 МГц
• Опора и крепление — встраивание в корпус, винты
• Климат площадки — в пределах −40…+85 °C

• Крепление GNSS-L125-868-0.5 — встраивание в корпус, винты.
• GNSS-L125-868-0.5 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
• Разъёмы — MMCX, вилка угловая.
• Разъёмы GNSS-L125-868-0.5 на улице после затяжки закрывают термоусадкой или слоем ленты; кабель ведут с петлёй ниже разъёма, чтобы вода не затекала внутрь.
• Корпус и крепление GNSS-L125-868-0.5 включают в контур заземления и молниезащиты опоры по проекту.

Другие модели этого раздела каталога KADAMM: Антенны GPS/ГЛОНАСС →
