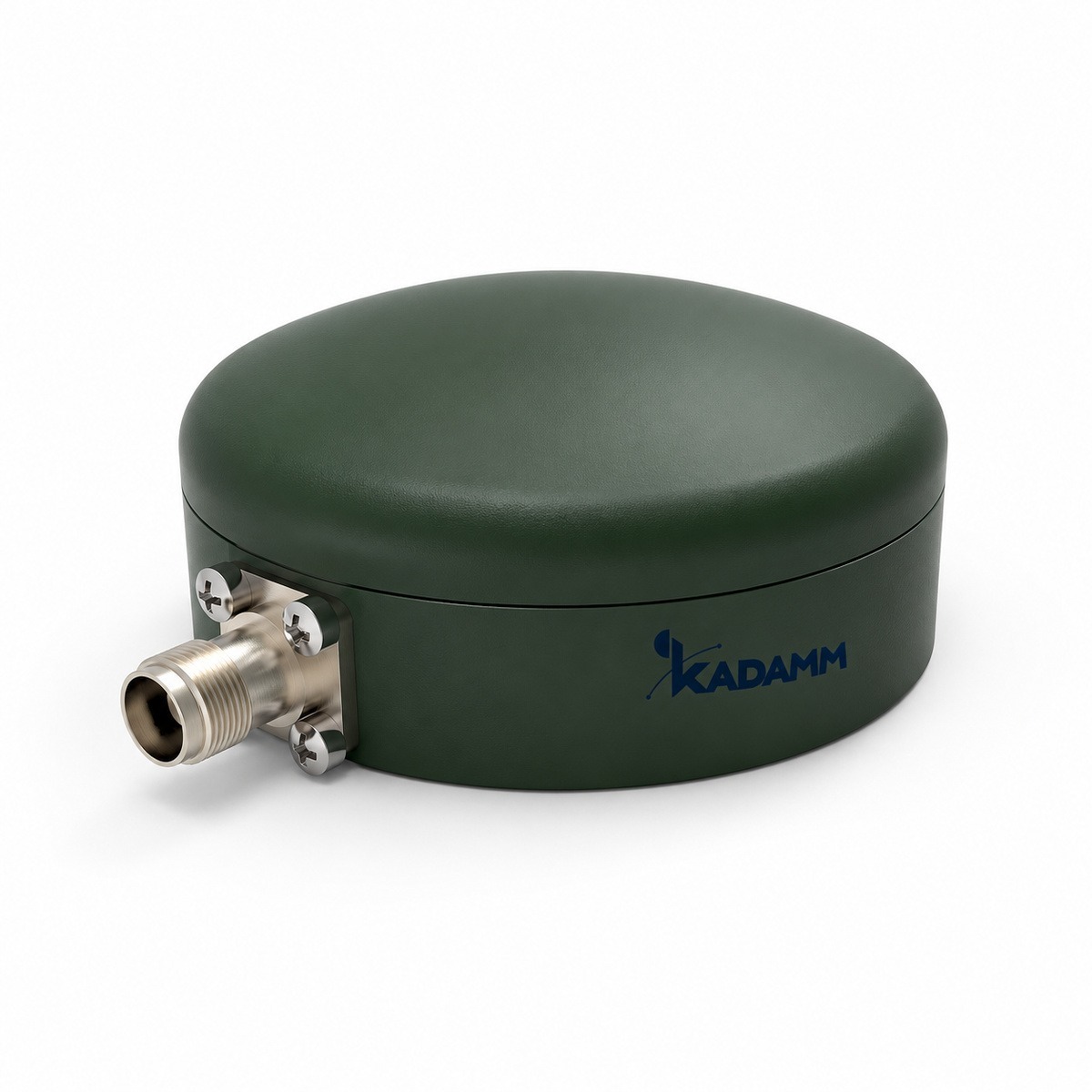

Наружные антенны BeiDou B3 и RDSS L / S: BeiDou, МШУ 40 дБ.
Что представляет собой антенна
KADAMM GNSS-B3LS-40T — наружные антенны BeiDou B3 и RDSS L / S для системы BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на BeiDou. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с BeiDou, односистемной антенны достаточно.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 40 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 5 — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Разъём — TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 1258–1279, 1610–1626 и 2483–2500 МГц, у GNSS-B3LS-47T — 1258,29–1278,75, 1611,6–1619,76 и 2487,67–2495,83 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1258–1279, 1610–1626 и 2483–2500 МГц, у GNSS-L12-LTE2-2.5 — 698–960, 1207,14–1278,75, 1561,1–1602 и 1710–2690 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 1258–1279, 1610–1626 и 2483–2500 МГц, у GNSS-RTK-L125-40B — 1164–1259 и 1559,05–1602 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-B3LS-40T с запасом по краям.
Усиление встроенного усилителя GNSS-B3LS-40T; сверяйте его с допустимым уровнем на входе приёмника.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Полосы | по исполнению (см. таблицу «Исполнения») |
| Усиление МШУ | 40 дБ |
| Коэффициент шума | по исполнению (см. таблицу «Исполнения») |
| Передатчик (L) | усиление ≥ 40 ± 2 дБ, выход P-1 ≥ 37 дБм, КПД ≥ 35 %, вход −6 дБм (регулируется) |
| Поляризация | круговая правая (S, B3), круговая левая (L) |
| Волновое сопротивление | 50 Ом |
| Диаграмма направленности | уточняйте у менеджера |
Механические характеристики
| Параметр | Значение |
|---|---|
| Тип | наружная активная антенна BeiDou: приём B3 и S, передача L через встроенный усилитель мощности |
| Разъём | по исполнению (см. таблицу «Исполнения») |
| Габариты | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | GNSS-B3LS-40T2 — −40…+70 °C; остальные исполнения — уточняйте у менеджера |
Исполнения
| Артикул | Полосы | Усиление антенны | МШУ, шум | Передатчик | Питание, ток | Разъём | Габариты |
|---|---|---|---|---|---|---|---|
| KADAMM GNSS-B3LS-40T | BeiDou B3 (приём), RDSS S (приём), RDSS L (передача) — только BeiDou | ≥ 3 дБи в зените, ≥ −3 дБи при 20° (S, B3, L) | 40 ± 2 дБ, шум ≤ 1,5 дБ | усиление ≥ 40 ± 2 дБ, выход P-1 ≥ 37 дБм, КПД ≥ 35 %, вход −6 дБм (регулируется) | 5,25 В DC, ≤ 85 мА (МШУ), ≤ 3 А (передатчик) | TNC, розетка | Ø100 × 38 мм |
| KADAMM GNSS-B3LS-40T2 | BeiDou B3 (приём), RDSS S (приём), RDSS L (передача) — только BeiDou | ≥ 3 дБи в зените, ≥ −3 дБи при 20° (S, B3, L) | 40 ± 2 дБ | усиление ≥ 40 ± 2 дБ, выход P-1 ≥ 37 дБм, КПД ≥ 35 %, вход −6 дБм (регулируется) | 5,25 В DC, ≤ 85 мА (МШУ), ≤ 3 А (передатчик) | TNC, розетка | Ø85 × 38 мм |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-B3LS-40T в таблицах выше.
- IEC 61169-17 — документ, на который ссылается техническое описание GNSS-B3LS-40T.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-B3LS-40T перекрывает эти потери: сигнал на входе приёмника остаётся на 40 − 6 = 34 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GNSS-B3LS-40T сверьте с проектом:
- Частоты оборудования — внутри 1258–1279, 1610–1626 и 2483–2500 МГц
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-B3LS-40T ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — по исполнению (см. таблицу «Исполнения»).
- После затяжки соединения GNSS-B3LS-40T на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GNSS-B3LS-40T включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ выбранного исполнения с кабелем и разъёмом по таблице «Исполнения»
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-B3LS-40T и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-B3LS-40T и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-B3LS-40T пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM

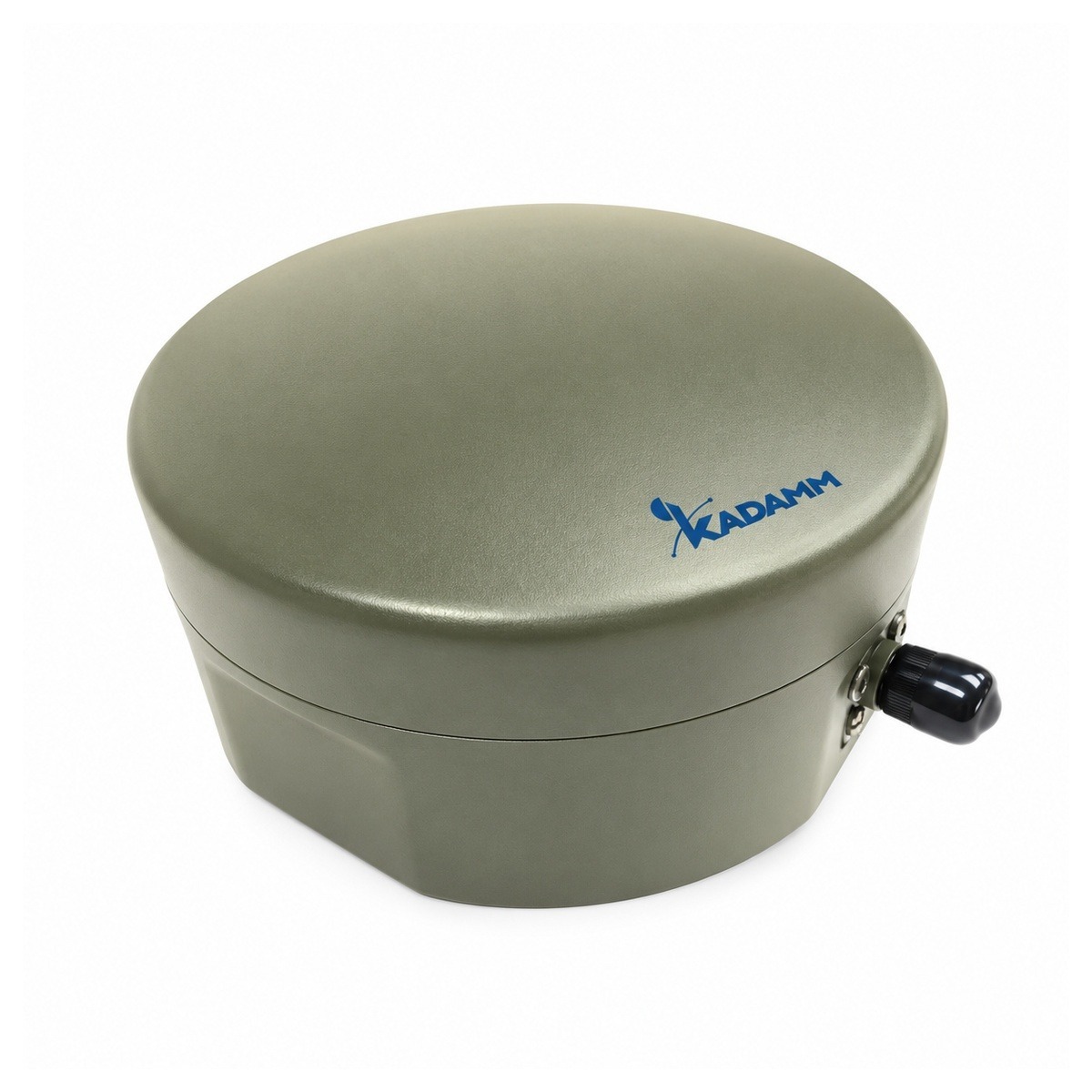

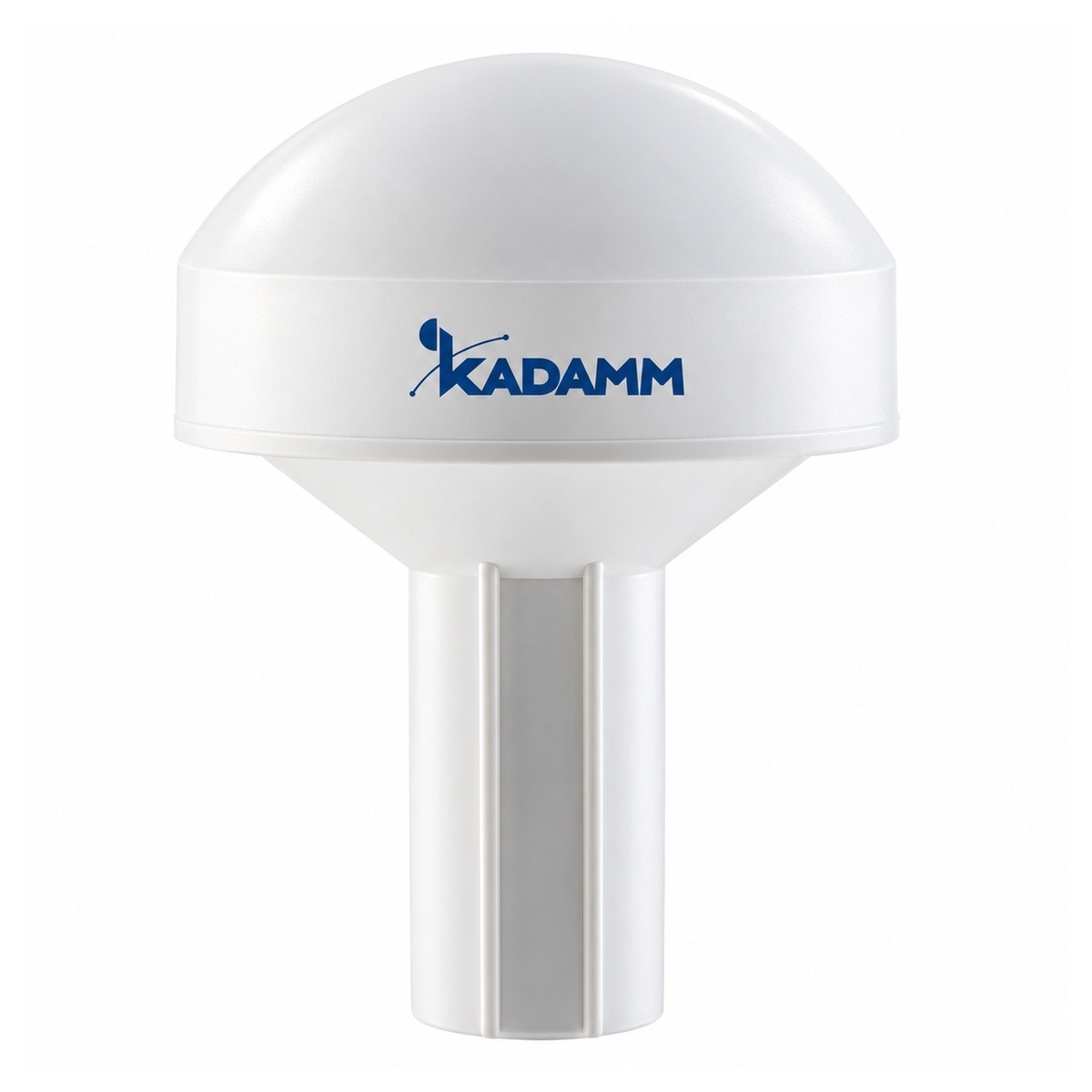

| Параметр | KADAMM GNSS-B3LS-40T | KADAMM GNSS-B3LS-47T | KADAMM GNSS-L12-LTE2-2.5 | KADAMM GNSS-RTK-L125-40B |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1258–1279, 1610–1626 и 2483–2500 МГц | 1258,29–1278,75, 1611,6–1619,76 и 2487,67–2495,83 МГц | 698–960, 1207,14–1278,75, 1561,1–1602 и 1710–2690 МГц | 1164–1259 и 1559,05–1602 МГц |
| Усиление | 40 дБ | 47 ± 2 дБ | 40 дБ | 40–42 дБ |
| Поляризация | круговая правая (S, B3), круговая левая (L) | — | круговая правая (круговая правая) | круговая правая (круговая правая) |
| Габариты | — | Ø120 × 65 мм | — | — |
| Масса | — | 1165 г | — | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
Вопросы и ответы
