Геодезическая антенна ГНСС L1/L2: GPS, ГЛОНАСС, BeiDou, Galileo, МШУ 40 дБ.
Что представляет собой антенна

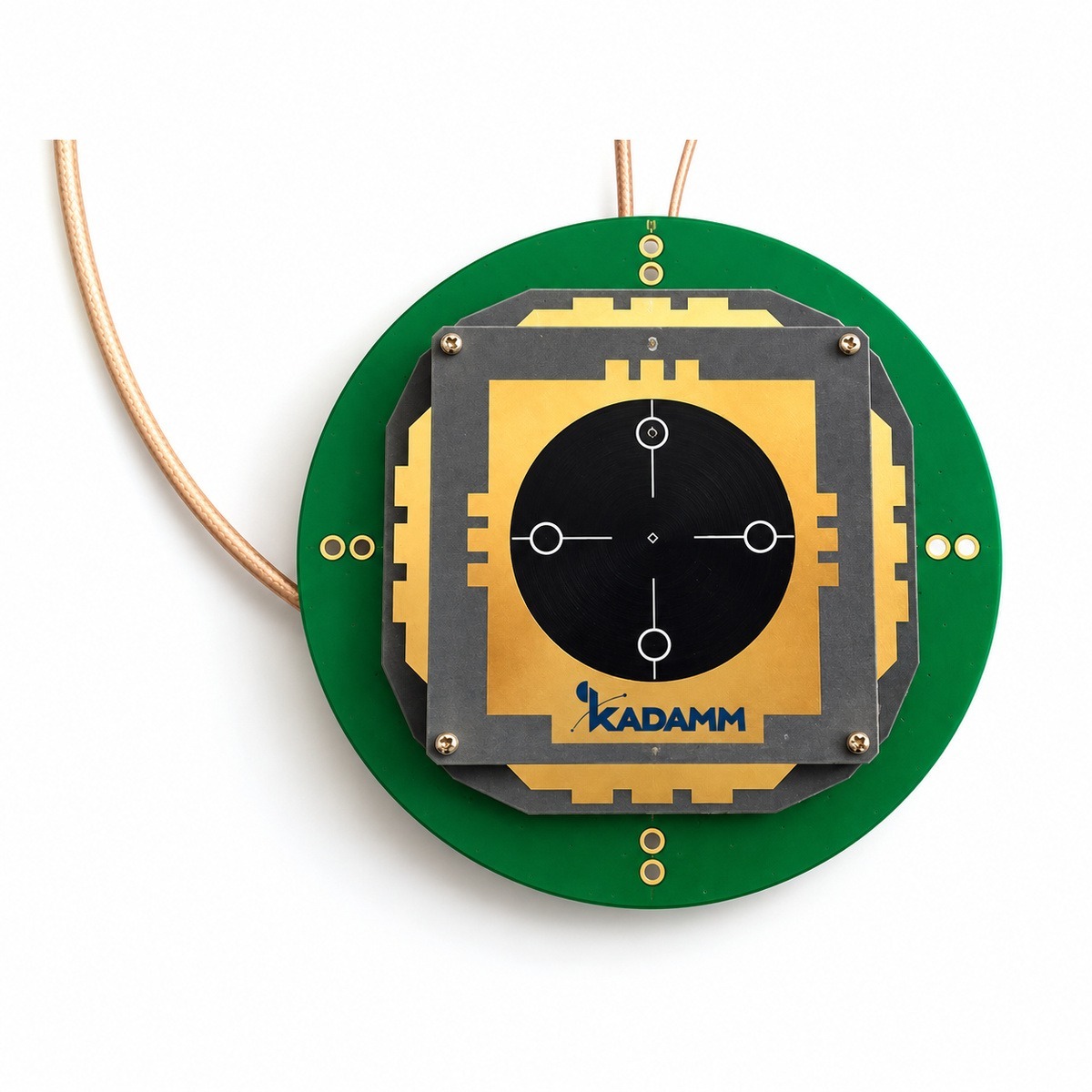

KADAMM GNSS-L12-LTE2-2.5 — геодезическая антенна ГНСС L1/L2 для систем GPS, ГЛОНАСС, BeiDou, Galileo. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна принимает GPS, ГЛОНАСС, BeiDou, Galileo. Чем больше созвездий видит приёмник, тем больше спутников над горизонтом одновременно: решение находится быстрее, а геометрия спутников (показатель DOP) лучше — особенно в городе между домами и под деревьями.
Спутники излучают с правой круговой поляризацией (RHCP), и антенна принимает именно её. При отражении от зданий и земли направление вращения меняется, поэтому отражённый сигнал антенна ослабляет — меньше ошибок из-за многолучёвости; осевое отношение ≤ 3 дБ — чем ближе к 0 дБ, тем чище круговая поляризация.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 40 дБ, коэффициент шума ≤ 1,5 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 3–12 В — подаётся по центральной жиле того же кабеля от приёмника, ток потребления ≤ 45 мА. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Важная для высокоточных работ характеристика — стабильность фазового центра (± 2 мм): приёмник RTK измеряет фазу несущей, и смещение фазового центра на миллиметры прямо уходит в координату.
Антенна комбинированная: ГНСС и связь (ГНСС + 4G MIMO) в одном корпусе с раздельными выходами — одно отверстие в крыше или шкафу вместо двух.
Конструкция и условия работы: размеры Ø122 × 90,2 мм; крепление: винт или встраивание в корпус; рабочая температура −40…+85 °C.
Разъём — MCX. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Системы излучателей
| Массив | Диапазон | Усиление |
|---|---|---|
| Система 1 | ГНСС | ≥ 5 дБи |
| Система 2 | Сотовая связь 4G LTE | основной порт 2,5 дБи, дополнительный 2 дБи |
Всего у GNSS-L12-LTE2-2.5 — 2 системы излучателей.
Чем отличается от похожих моделей KADAMM
- Полосы 698–960, 1207,14–1278,75, 1561,1–1602 и 1710–2690 МГц, у GNSS-L125-5G4W2-4 — 698–960, 1710–2690 и 2900–3800 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
- Полосы 698–960, 1207,14–1278,75, 1561,1–1602 и 1710–2690 МГц, у GNSS-LTE-2-3 — 824–960 и 1710–2690 МГц
Решает набор частот: выбирают ту модель, чьи полосы закрывают оборудование площадки.
- Полосы 698–960, 1207,14–1278,75, 1561,1–1602 и 1710–2690 МГц, у GNSS-L125-5G4-4 — 698–960, 1710–2690 и 2900–5000 МГц
Главное здесь — набор частот: он должен совпасть с частотами оборудования объекта.
Конструкция и материалы
Ключевые особенности
Полосы 698–960, 1207,14–1278,75, 1561,1–1602 и 1710–2690 МГц, 0 портов, поляризация круговая правая (круговая правая); к каждой системе подключают свой радиомодуль.
Усиление встроенного усилителя GNSS-L12-LTE2-2.5; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-L12-LTE2-2.5 с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Крепление: винт или встраивание в корпус.
Как читать характеристики
Электрические характеристики
ГНСС
| Параметр | Значение |
|---|---|
| Частоты | 1561,098–1602 МГц (BeiDou B1, GPS L1, Galileo E1, ГЛОНАСС G1); 1207,14–1278,75 МГц (BeiDou B2, Galileo E5b, GPS L2, ГЛОНАСС G2, BeiDou B3, Galileo E6) |
| Коэффициент усиления | ≥ 5 дБи |
| Поляризация | круговая правая (круговая правая) |
| КСВН антенного элемента | ≤ 1,5 |
| Осевое отношение | ≤ 3 дБ |
| Погрешность фазового центра | ± 2 мм |
| Сектор обзора по азимуту | 360° |
| Волновое сопротивление | 50 Ом |
| Усиление МШУ | 40 ± 2 дБ |
| Коэффициент шума | ≤ 1,5 дБ |
| Питание | 3–12 В DC |
| Потребляемый ток | ≤ 45 мА |
| КСВН выхода | ≤ 2,0 |
| Неравномерность в полосе | ± 1 дБ |
Сотовая связь 4G LTE
| Параметр | Значение |
|---|---|
| Диапазон частот | 698–960 / 1710–2690 МГц |
| Коэффициент усиления | основной порт 2,5 дБи, дополнительный 2 дБи |
| КСВН | менее 3,0 |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
Механические характеристики
| Параметр | Значение |
|---|---|
| Габариты корпуса | Ø122 × 90,2 мм |
| Кабель | ГНСС — RG316, LTE — 2 × RG178; длина — уточняйте у менеджера |
| Разъём | MCX (другие — по заказу) |
| Крепление | винт или встраивание в корпус |
| Материал корпуса | ABS |
| Рабочая температура | −40…+85 °C |
| Относительная влажность | до 95 % |
Поддерживаемые диапазоны 3GPP
| Диапазон | Передача абонента (UL), МГц | Приём абонента (DL), МГц | Дуплекс | Сети |
|---|---|---|---|---|
| B28 / n28 | 703–748 | 758–803 | FDD | LTE 700 |
| B20 / n20 | 832–862 | 791–821 | FDD | LTE 800 |
| B5 / n5 | 824–849 | 869–894 | FDD | LTE 850 |
| B8 / n8 | 880–915 | 925–960 | FDD | GSM, UMTS и LTE 900 |
| B3 / n3 | 1710–1785 | 1805–1880 | FDD | GSM и LTE 1800 |
| B1 / n1 | 1920–1980 | 2110–2170 | FDD | UMTS и LTE 2100 |
| B40 / n40 | 2300–2400 | та же полоса | TDD | LTE TDD 2300 |
| B7 / n7 | 2500–2570 | 2620–2690 | FDD | LTE 2600 FDD |
| B38 / n38 | 2570–2620 | та же полоса | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 | та же полоса | TDD | LTE и NR TDD 2600 |
Стандарты
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-L12-LTE2-2.5 в таблицах выше.
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-L12-LTE2-2.5 перекрывает эти потери: сигнал на входе приёмника остаётся на 40 − 6 = 34 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Сети и службы в полосах GNSS-L12-LTE2-2.5:
Перед заказом KADAMM GNSS-L12-LTE2-2.5 сверьте с проектом:
- Частоты оборудования — внутри 698–960, 1207,14–1278,75, 1561,1–1602 и 1710–2690 МГц
- Опора и крепление — винт или встраивание в корпус
- Климат площадки — в пределах −40…+85 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- Крепление GNSS-L12-LTE2-2.5 — винт или встраивание в корпус.
- GNSS-L12-LTE2-2.5 ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — MCX (другие — по заказу).
- После затяжки соединения GNSS-L12-LTE2-2.5 на улице герметизируют, а кабель подводят снизу и оставляют каплеотводящую петлю.
- Корпус и крепление GNSS-L12-LTE2-2.5 включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-L12-LTE2-2.5 и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-L12-LTE2-2.5 и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-L12-LTE2-2.5 пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-L12-LTE2-2.5 | KADAMM GNSS-L125-5G4W2-4 | KADAMM GNSS-LTE-2-3 | KADAMM GNSS-L125-5G4-4 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 698–960, 1207,14–1278,75, 1561,1–1602 и 1710–2690 МГц | 698–960, 1710–2690 и 2900–3800 МГц | 824–960 и 1710–2690 МГц | 698–960, 1710–2690 и 2900–5000 МГц |
| Усиление | 40 дБ | 40 ± 2 дБ | — | 40 ± 2 дБ |
| Поляризация | круговая правая (круговая правая) | круговая правая (круговая правая) | — | круговая правая (круговая правая) |
| Порты | — | 1 | 1 | 1 |
| Страница | Эта модель | Открыть | Открыть | Открыть |
