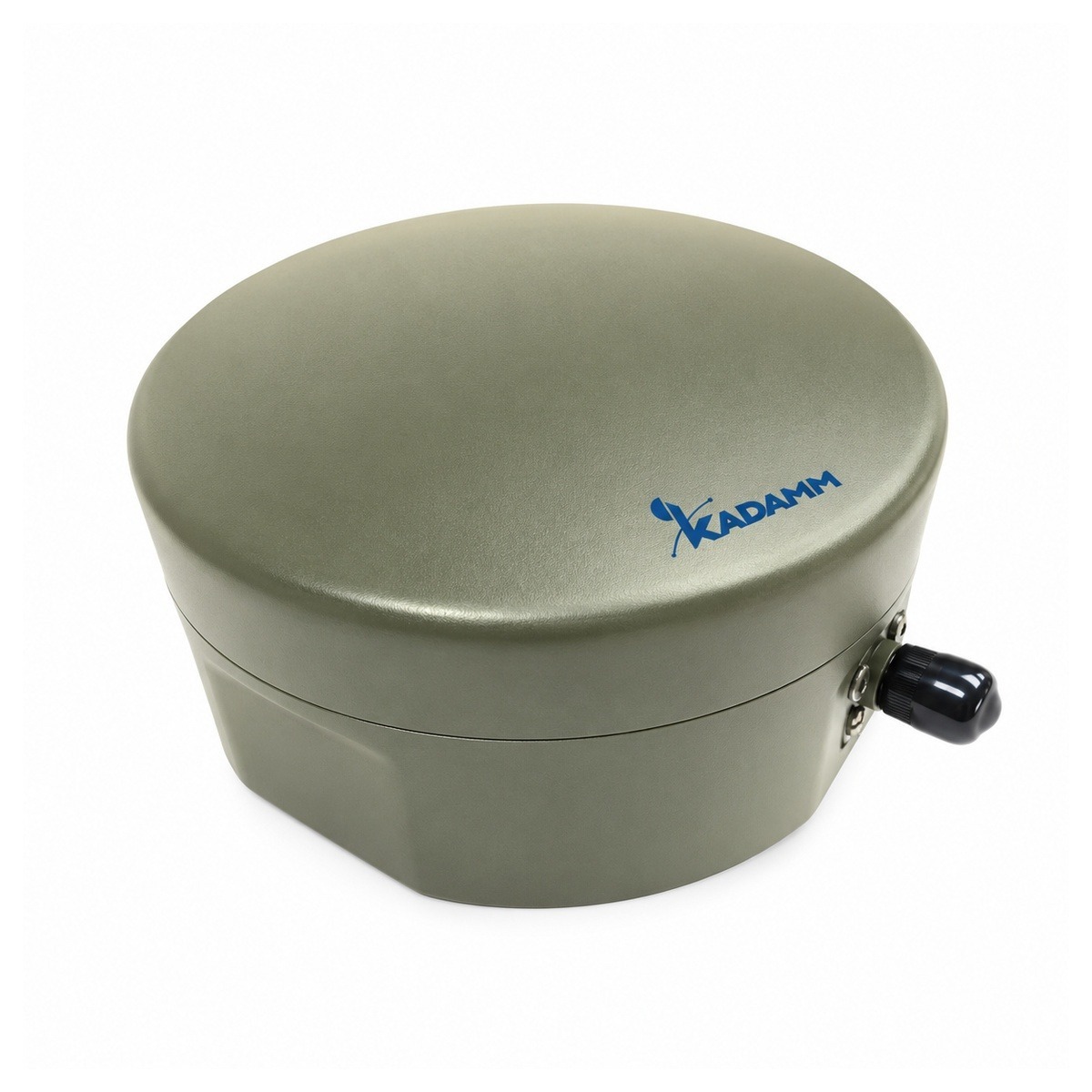

Наружная активная антенна BeiDou B3 и RDSS L / S: BeiDou, МШУ 47 ± 2 дБ.
Что представляет собой антенна
KADAMM GNSS-B3LS-47T — наружная активная антенна BeiDou B3 и RDSS L / S для системы BeiDou. Сигнал навигационного спутника доходит до земли очень слабым — порядка −130 дБм, ниже теплового шума в полосе приёмника, и приёмник выделяет его только корреляцией с известным кодом. Поэтому от антенны ГНСС требуется не мощность, а малый собственный шум, чистая круговая поляризация и защита от помех.
Антенна рассчитана на BeiDou. Многосистемные антенны (GPS + ГЛОНАСС + BeiDou + Galileo) видят больше спутников одновременно, но для приёмника, который работает только с BeiDou, односистемной антенны достаточно.
Антенна активная: сразу за излучателем стоит малошумящий усилитель (МШУ) с усилением 47 ± 2 дБ, коэффициент шума ≤1,5 дБ. Первый каскад задаёт шум всего тракта (формула Фрииса), поэтому МШУ у самой антенны важнее, чем усилитель у приёмника; заодно он перекрывает потери в кабеле снижения. Остаток усиления после кабеля должен попадать в допустимый диапазон входа приёмника: мало — растёт шум, много — вход перегружается.
Питание МШУ — 5 ± 0 — подаётся по центральной жиле того же кабеля от приёмника. Большинство навигационных приёмников и трекеров дают это напряжение сами; если нет — ставят инжектор питания.
Антенна многочастотная: кроме L1 она принимает вторую полосу (L2, L5 или аналоги других систем). По разнице задержек на двух частотах приёмник исключает ионосферную ошибку и быстрее фиксирует решение RTK — это нужно в геодезии, точном земледелии и управлении техникой.
Конструкция и условия работы: размеры Ø120 × 65 мм; масса 1165 г; рабочая температура −40…+70 °C.
Разъём — TNC. Соединение на улице после монтажа герметизируют, кабель закрепляют у основания антенны, чтобы его вес и раскачивание ветром не передавались на разъём. Каждый переходник и лишний метр кабеля добавляют потери, поэтому снижение делают как можно короче, а на высоких частотах берут кабель большего сечения.
Чем отличается от похожих моделей KADAMM
- Полосы 1258,29–1278,75, 1611,6–1619,76 и 2487,67–2495,83 МГц, у GNSS-RTK-L125-45C — 1176,45–1278,75, 1525–1559 и 1561,1–1602 МГц
- Усиление усилителя 47 ± 2 дБ, у GNSS-RTK-L125-45C — 45 дБ (больше на 2 дБ)
У KADAMM GNSS-B3LS-47T больше усиление; KADAMM GNSS-RTK-L125-45C выбирают, если важен её набор полос.
- Полосы 1258,29–1278,75, 1611,6–1619,76 и 2487,67–2495,83 МГц, у GNSS-L1-26RF — 0–1000 и 1571,42–1579,42 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
- Полосы 1258,29–1278,75, 1611,6–1619,76 и 2487,67–2495,83 МГц, у GNSS-LTE-2-3 — 824–960 и 1710–2690 МГц
Сначала сверяют полосы: у этих двух моделей они разные, и это важнее остальных отличий.
Конструкция и материалы
Ключевые особенности
Все рабочие частоты объекта должны укладываться в полосу GNSS-B3LS-47T с запасом по краям.
Усиление встроенного усилителя GNSS-B3LS-47T; сверяйте его с допустимым уровнем на входе приёмника.
Согласование GNSS-B3LS-47T с трактом 50 Ом: чем ниже КСВН, тем меньше мощности отражается.
Как читать характеристики
Электрические характеристики
| Параметр | Значение |
|---|---|
| Частоты | 1268,52 МГц (B3), 1615,68 МГц (L), 2491,75 МГц (S) |
| Усиление антенного элемента | уточняйте у менеджера |
| B3 (приём) | 1268,52 ± 10,23 МГц; усиление 47 ± 2 дБ; неравномерность ≤1 дБ; шум ≤1,5 дБ; подавление ≥70 дБ при ±100 МГц |
| S (приём) | 2491,75 ± 4,08 МГц; усиление 47 ± 2 дБ; неравномерность ≤1 дБ; шум ≤1,5 дБ; подавление ≥70 дБ при ±100 МГц |
| L (передача) | 1615,68 ± 4,08 МГц; выходная мощность ≥37 дБм (5 Вт); усиление ≥40 дБ; порог включения −15 ± 2 дБм; подавление усилителя ≥50 дБ при ±100 МГц |
| КСВН входа / выхода | ≤2 / ≤2 |
| Усиление МШУ | 47 ± 2 дБ |
| Коэффициент шума | ≤1,5 дБ |
| Питание | 5 ± 0,5 В по кабелю; ток покоя ≤300 мА; при передаче ≤3 А; пульсации ≤100 мВ |
Механические характеристики
| Параметр | Значение |
|---|---|
| Размеры | Ø120 × 65 мм |
| Масса | 1165 г |
| Разъём | TNC, вилка |
| Кабель | один, общий для ВЧ и питания |
| Рабочая температура | −40…+70 °C |
| Температура хранения | −50…+70 °C |
Стандарты
- Директива RoHS 2011/65/ЕС — ограничение опасных веществ в материалах изделия.
- ГОСТ Р 55787-2013, ГОСТ 24375-80 — термины и методы, по которым названы и измерены параметры GNSS-B3LS-47T в таблицах выше.
Расчётный пример
- Пример: антенну соединяет с приёмником кабель с суммарными потерями 6 дБ (число для примера — потери своего кабеля возьмите из его паспорта).
- Усиление усилителя GNSS-B3LS-47T перекрывает эти потери: сигнал на входе приёмника остаётся на 47 − 6 = 41 дБ выше, чем на выходе излучателя. Если остаток уходит в минус, нужен кабель с меньшими потерями или более короткая трасса.
Применение
Антенны ГНСС применяют для навигации и мониторинга транспорта, телематики, синхронизации базовых станций и энергосетей, в геодезии, на сельхозтехнике, БПЛА и судах — в зависимости от исполнения.
Перед заказом KADAMM GNSS-B3LS-47T сверьте с проектом:
- Частоты оборудования — внутри 1258,29–1278,75, 1611,6–1619,76 и 2487,67–2495,83 МГц
- Климат площадки — в пределах −40…+70 °C
Как подобрать антенну под объект
Сценарии по отраслям
Монтаж и подключение
- GNSS-B3LS-47T ставят с открытым видом на небо, выше соседних конструкций, чтобы ничто не закрывало спутники у горизонта.
- Разъёмы — TNC, вилка.
- Уличные соединения GNSS-B3LS-47T после затяжки герметизируют термоусадкой или лентой, кабель подводят снизу с петлёй, чтобы вода стекала мимо разъёма.
- Корпус и крепление GNSS-B3LS-47T включают в контур заземления и молниезащиты опоры по проекту.
Комплект поставки
- Антенна КАДАММ GNSS-B3LS-47T
Документация и поставка
Документы
Техописание и каталог
Техническое описание GNSS-B3LS-47T и каталог KADAMM «Антенны» лежат в блоке документов на этой странице; сертификаты и декларации отправим вместе с ответом на заявку.
Заявка
Артикул и количество
В заявке достаточно указать артикул KADAMM GNSS-B3LS-47T и количество; состав поставки приведён выше.
Подбор
Инженеры KADAMM
Для подбора GNSS-B3LS-47T пришлите частоты и мощность оборудования, высоту и тип опоры или план помещения и требуемую зону покрытия — инженеры KADAMM проверят, подходит ли модель, и посчитают уровни сигнала и запас.
Доставка
По всей России
Сроки отгрузки и доставки уточнит менеджер.
Сравнение с похожими антеннами KADAMM
| Параметр | KADAMM GNSS-B3LS-47T | KADAMM GNSS-RTK-L125-45C | KADAMM GNSS-L1-26RF | KADAMM GNSS-LTE-2-3 |
|---|---|---|---|---|
| Фото |  |  |  |  |
| Диапазон частот | 1258,29–1278,75, 1611,6–1619,76 и 2487,67–2495,83 МГц | 1176,45–1278,75, 1525–1559 и 1561,1–1602 МГц | 0–1000 и 1571,42–1579,42 МГц | 824–960 и 1710–2690 МГц |
| Усиление | 47 ± 2 дБ | 45 дБ | уточняйте у менеджера | — |
| Поляризация | — | круговая правая (круговая правая) | круговая правая | — |
| Порты | — | — | — | 1 |
| Габариты | Ø120 × 65 мм | — | — | — |
| Масса | 1165 г | — | 0,12 кг | — |
| Страница | Эта модель | Открыть | Открыть | Открыть |
