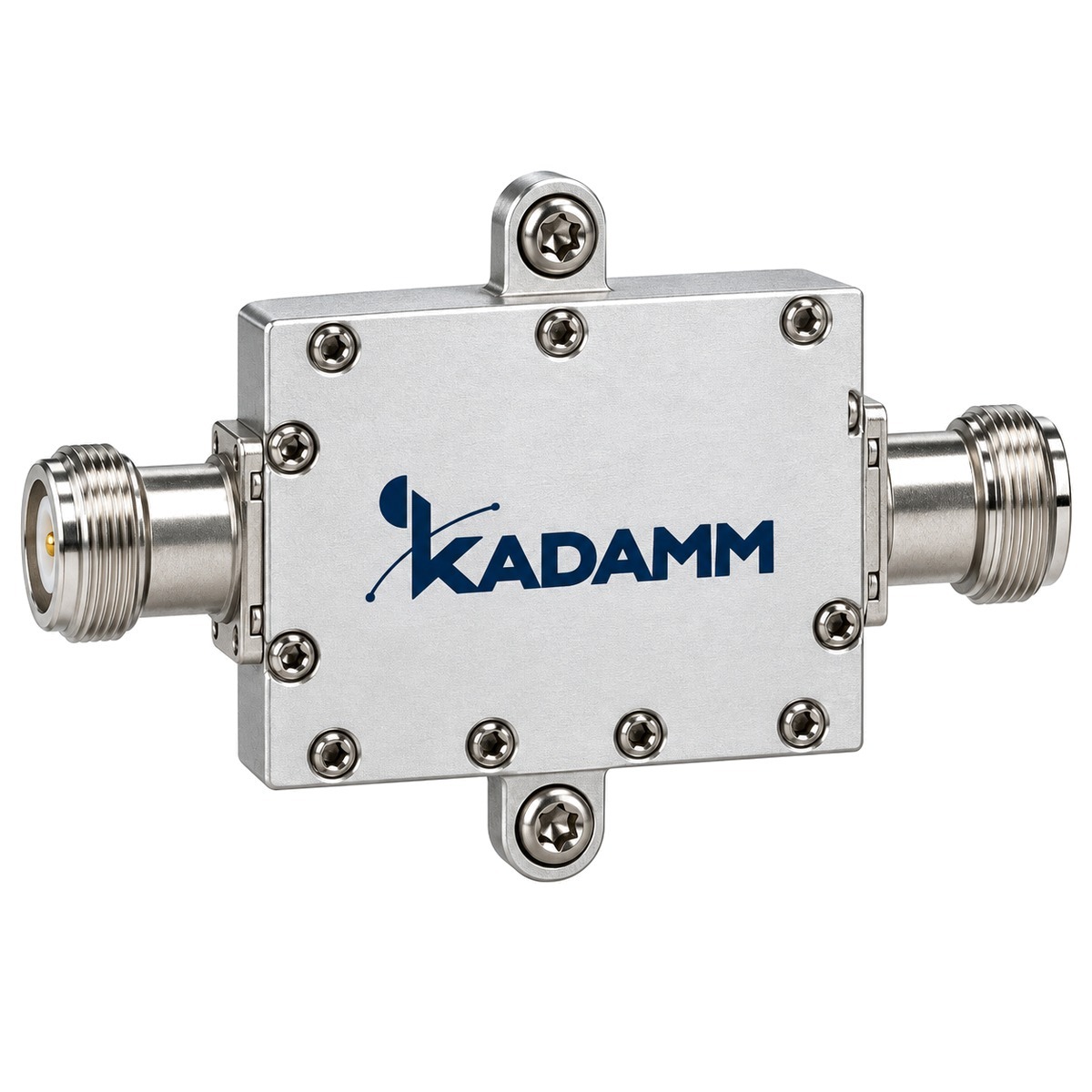

KADAMM GNSS-AMP-L1L5-22 — линейный усилитель ГНСС: 1559–1607 / 1166–1279 МГц, усиление 22 ± 3 дБ.
О модели
Рабочий диапазон KADAMM GNSS-AMP-L1L5-22 — 1559–1607 / 1166–1279 МГц. Коэффициент усиления встроенного усилителя GNSS-AMP-L1L5-22 — 22 ± 3 дБ: он компенсирует потери в кабеле до приёмника.
Разъёмы: вход N (розетка), выход N (розетка).
Масса — по запросу, размеры не более 150 × 80 × 50 мм. Крепление: на стену двумя саморезами (отверстия Ø5 мм, шаг 48 мм). Работает при температуре −40…+80 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазоны частот | 1559–1607 МГц и 1166–1279 МГц |
| Усиление | 22 ± 3 дБ |
| Неравномерность в полосе | ≤2 дБ (1559–1607 МГц), ≤3 дБ (1166–1279 МГц) |
| КСВН | ≤2,0 |
| Коэффициент шума | ≤3 дБ |
| Подавление вне полосы | ≥20 дБ при 1022–1066 МГц и 1475 МГц; ≥10 дБ при 1675–1707 МГц |
| Выходная точка сжатия 1 дБ | ≥0 дБм |
| Напряжение питания | 4–5,5 В |
| Ток потребления | ≤25 мА |
| Подача питания | по кабелю через порт OUT (со стороны приёмника) |
| Грозозащита (8/20 мкс) | вход 5 кА, выход 5 кА, по 5 импульсов каждой полярности |
| Защита от электростатики | контактный разряд 8 кВ, воздушный 15 кВ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | вход N (розетка), выход N (розетка) |
| Размеры | не более 150 × 80 × 50 мм |
| Степень защиты | IP65 |
| Рабочая температура | −40…+80 °C |
| Влажность | 5–95 % |
| Коррозионная стойкость | соляной туман + SO2, 576 ч |
| Крепление | на стену двумя саморезами (отверстия Ø5 мм, шаг 48 мм) |
Вопросы по модели
Рабочий диапазон GNSS-AMP-L1L5-22 — 1559–1607 / 1166–1279 МГц.
Коэффициент усиления GNSS-AMP-L1L5-22 — 22 ± 3 дБ.
У GNSS-AMP-L1L5-22 — вход N (розетка), выход N (розетка). Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление GNSS-AMP-L1L5-22: на стену двумя саморезами (отверстия Ø5 мм, шаг 48 мм). Габариты не более 150 × 80 × 50 мм.
Техническое описание GNSS-AMP-L1L5-22 и каталог KADAMM — в блоке документов этой страницы; сертификаты и декларации — по запросу.
