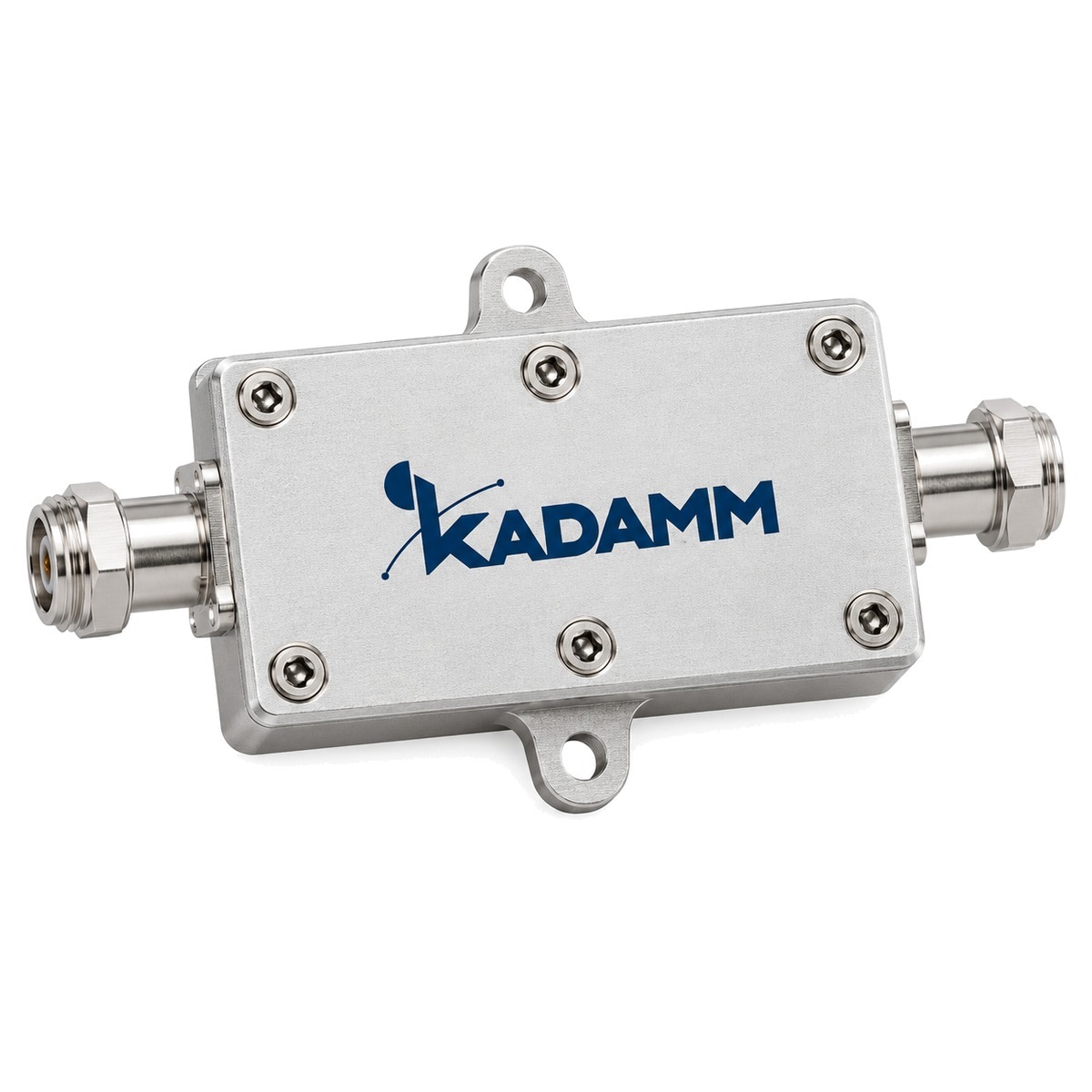

KADAMM GNSS-AMP-L1-22 — линейный усилитель ГНСС: 1555–1620 МГц, усиление 22 ± 2,5 дБ.
О модели
Рабочий диапазон KADAMM GNSS-AMP-L1-22 — 1555–1620 МГц. Малошумящий усилитель KADAMM GNSS-AMP-L1-22 даёт 22 ± 2,5 дБ — запас на потери длинного кабеля снижения.
Разъёмы: N, розетка.
Габариты — 116 × 58 × 30 мм, масса 260 г. Крепление: на стену двумя саморезами (отверстия Ø5 мм, шаг 48 мм). Рабочие температуры — −40…+70 °C.
На что смотреть при подборе
Технические характеристики
| Параметр | Значение |
|---|---|
| Диапазон частот | 1555–1620 МГц |
| Усиление | 22 ± 2,5 дБ |
| Неравномерность в полосе | менее 0,5 дБ (1575,42 ± 1,023 МГц и 1561,098 ± 1 МГц) |
| КСВН | ≤2,0 |
| Коэффициент шума | ≤2 дБ (+25 °C), ≤2,5 дБ (−40…+85 °C) |
| Подавление вне полосы | не менее 40 дБ на 1475 МГц, не менее 25 дБ на 1675 МГц |
| Выходная точка сжатия 1 дБ | более −5 дБм |
| Напряжение питания | 4,5–5,5 В DC |
| Ток потребления | ≤15 мА (+25 °C) |
| Питание антенны | 5 В DC по кабелю через усилитель |
| Грозозащита (8/20 мкс, IEC 61000-4-5) | вход 5 кА, выход 5 кА, по 5 импульсов каждой полярности |
| Защита от электростатики | контактный разряд 8 кВ, воздушный 15 кВ |
Механика и условия эксплуатации
| Параметр | Значение |
|---|---|
| Разъёмы | N, розетка |
| Размеры | 116 × 58 × 30 мм |
| Масса | 260 г |
| Степень защиты | IP31 |
| Рабочая температура | −40…+70 °C |
| Влажность / давление | 5–95 % / 70–106 кПа |
| Коррозионная стойкость | соляной туман + SO2, 576 ч |
| Крепление | на стену двумя саморезами (отверстия Ø5 мм, шаг 48 мм) |
Вопросы по модели
Рабочий диапазон GNSS-AMP-L1-22 — 1555–1620 МГц.
Коэффициент усиления GNSS-AMP-L1-22 — 22 ± 2,5 дБ.
У GNSS-AMP-L1-22 — N, розетка. Нужен другой тип разъёма — назовите его в запросе на подбор.
Крепление GNSS-AMP-L1-22: на стену двумя саморезами (отверстия Ø5 мм, шаг 48 мм). Габариты 116 × 58 × 30 мм, масса 260 г.
Для GNSS-AMP-L1-22 доступны техническое описание и каталог (блок документов ниже), сертификаты и декларации высылаем по запросу.
