Гибридный мост: 148–174 МГц.
О модели

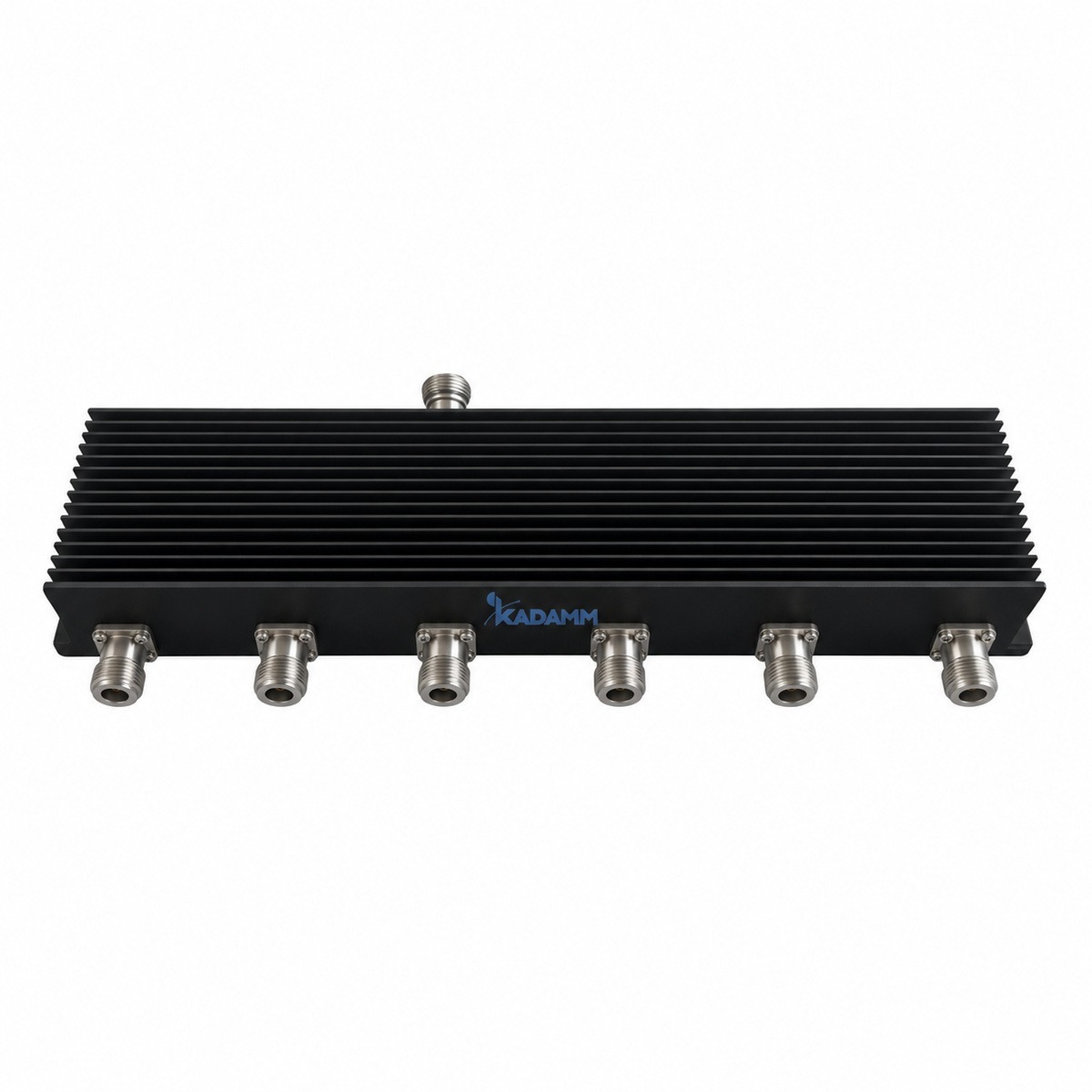

KADAMM ГМ-6х1-148/174-N — гибридный мост диапазона 148–174 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — ≤10,5 дБ (с учётом деления 9,0 дБ). Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥20 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: вносимое ослабление — ≤10,5 дБ (с учётом деления 9,0 дБ); КСВН — ≤1,30; допустимая мощность — 100 Вт средняя; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; масса — 3 кг; рабочая температура — −25 … +75 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Конфигурация — 6 входов × 1 выход.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 3 кг.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «мост гибридный коаксиальный (сумматор)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 148–174 МГц |
| Конфигурация | 6 входов × 1 выход |
| Деление мощности | 9,0 ± 1,5 дБ |
| Развязка портов | ≥20 дБ |
| КСВН | ≤1,30 |
| Мощность | 100 Вт средняя |
| Волновое сопротивление | 50 Ом |
| Вносимые потери | ≤10,5 дБ (с учётом деления 9,0 дБ) |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
| Масса | 3 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ГМ-6х1-148/174-N выпускается в одном исполнении: разъёмы — розетка N.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Конфигурация / Деление / Развязка / КСВН / Мощность / Масса |
|---|---|
| КАДАММ ГМ-6х1-148/174-N | 6х1 / 9,0 ± 1,5 дБ / ≥20 дБ / ≤1,30 / 100 Вт / 3 кг |
Поддерживаемые диапазоны
Сотовые диапазоны 3GPP в полосу ГМ-6х1-148/174-N не попадают; ниже — службы, для которых она рассчитана.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 148–174 МГц | — |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Входов у узла 6, выходов 1.
Сигнал каждой полосы теряет на проходе не более 10,5 дБ (с учётом деления 9,0 дБ).
Развязка не менее 20 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 6 входов ГМ-6х1-148/174-N приходит несущая 43 дБм (20 Вт).
- Уровень каждой несущей на общем порту: 43 дБм − 10,5 дБ = 32,5 дБм.
- Суммарная мощность 120 Вт превышает допустимую 100 Вт — уровни нужно снизить.
- Утечка в соседний порт: 43 дБм − 20 дБ = 23 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению и массу 3 кг.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-6х1-148/174-N.
- КАДАММ ГМ-136/174-N: полоса 136–174 МГц; развязка портов не менее 20–22 дБ.
- КАДАММ ГМ-4х4-150/400-N: полоса 150–400 МГц; конфигурация 4 входа × 4 выхода.
- КАДАММ ГМ-2х2-88/108-N: полоса 88–108 МГц; конфигурация 2 входа × 2 выхода.
Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ГМ-6х1-148/174-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ГМ-6х1-148/174-N | ГМ-136/174-N | ГМ-4х4-150/400-N | ГМ-2х2-88/108-N | ГМ-2х2-138/960-N |
|---|---|---|---|---|---|
| Диапазон частот | 148–174 МГц | 136–174 МГц | 150–400 МГц | 88–108 МГц | 138–960 МГц |
| Конфигурация | 6 входов × 1 выход | 2 входа × 1 выход, 3 входа × 1 выход, 4 входа × 1 выход | 4 входа × 4 выхода | 2 входа × 2 выхода | 2 входа × 2 выхода |
| Деление мощности | 9,0 ± 1,5 дБ | 3,0 ± 1,2 дБ / 6,0 ± 1,5 дБ (по исполнению); у ГМ-3х1-136/174-N в источнике не указано | 6,0 ± 2,5 дБ | 3,0 ± 1,2 дБ | 3,0 ± 1,2 дБ |
| Развязка портов | ≥20 дБ | не менее 20–22 дБ (по исполнению) | ≥18 дБ | ≥19,5 дБ | ≥18 дБ |
| КСВН | ≤1,30 | не более 1,25–1,30 (по исполнению) | ≤1,30 | ≤1,25 | ≤1,30 |
| Мощность | 100 Вт средняя | 100 Вт средняя (у части исполнений — максимальная, см. таблицу) | 100 Вт средняя на вход | 100 Вт средняя на вход | 200 Вт средняя на вход |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Гибридный мост КАДАММ ГМ-6х1-148/174-N с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ГМ-6х1-148/174-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
