Гибридный мост: 88–108 МГц.
О модели

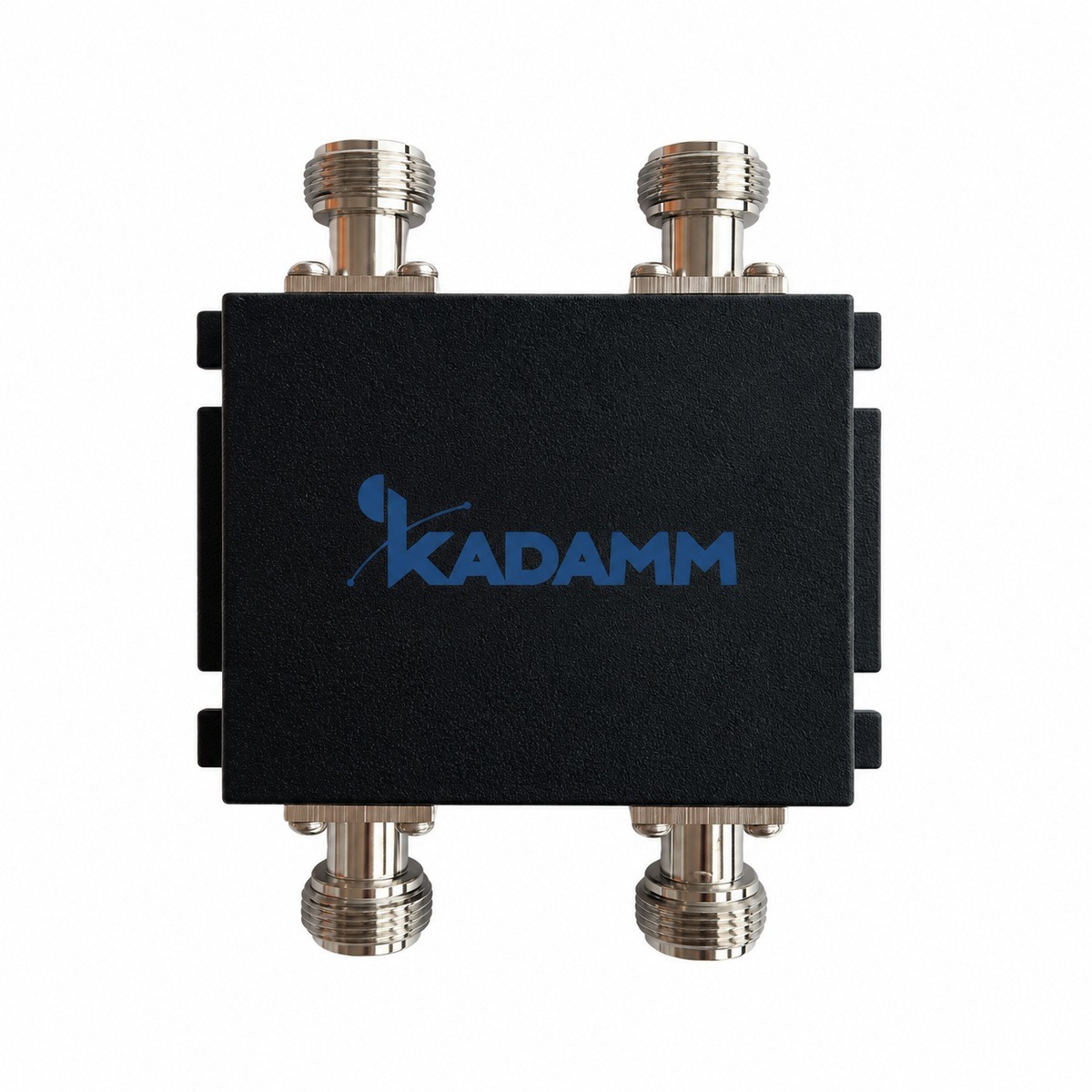

KADAMM ГМ-2х2-88/108-N — гибридный мост диапазона 88–108 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥19,5 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: КСВН — ≤1,25; допустимая мощность — 100 Вт средняя на вход; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; масса — 0,25 кг; рабочая температура — −35 … +60 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Конфигурация — 2 входа × 2 выхода.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 0,25 кг.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «мост гибридный коаксиальный (сумматор)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 88–108 МГц |
| Конфигурация | 2 входа × 2 выхода |
| Деление мощности | 3,0 ± 1,2 дБ |
| Развязка портов | ≥19,5 дБ |
| КСВН | ≤1,25 |
| Мощность | 100 Вт средняя на вход |
| Волновое сопротивление | 50 Ом |
| Фазовый сдвиг выходов | 90 ± 5° |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −35 … +60 °C |
| Масса | 0,25 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ГМ-2х2-88/108-N выпускается в одном исполнении: разъёмы — розетка N.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Конфигурация / Деление / Развязка / КСВН / Мощность / Масса |
|---|---|
| КАДАММ ГМ-2х2-88/108-N | 2х2 / 3,0 ± 1,2 дБ / ≥19,5 дБ / ≤1,25 / 100 Вт / 0,25 кг |
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Входов у узла 2, выходов 2.
Развязка не менее 19,5 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов ГМ-2х2-88/108-N приходит несущая 43 дБм (20 Вт).
- Суммарная средняя мощность: 2 × 20 Вт = 40 Вт; допустимая — 100 Вт, запас в 2,5 раза (4 дБ).
- Утечка в соседний порт: 43 дБм − 19,5 дБ = 23,5 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению и массу 0,25 кг.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-2х2-88/108-N.
- КАДАММ ГМ-136/174-N: полоса 136–174 МГц; развязка портов не менее 20–22 дБ.
- КАДАММ ГМ-6х1-148/174-N: полоса 148–174 МГц; конфигурация 6 входов × 1 выход.
- КАДАММ ГМ-2х1-350/900-N: полоса 350–900 МГц; конфигурация 2 входа × 1 выход.
Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ГМ-2х2-88/108-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ГМ-2х2-88/108-N | ГМ-136/174-N | ГМ-6х1-148/174-N | ГМ-2х1-350/900-N | ГМ-2х2-138/960-N |
|---|---|---|---|---|---|
| Диапазон частот | 88–108 МГц | 136–174 МГц | 148–174 МГц | 350–900 МГц | 138–960 МГц |
| Конфигурация | 2 входа × 2 выхода | 2 входа × 1 выход, 3 входа × 1 выход, 4 входа × 1 выход | 6 входов × 1 выход | 2 входа × 1 выход | 2 входа × 2 выхода |
| Деление мощности | 3,0 ± 1,2 дБ | 3,0 ± 1,2 дБ / 6,0 ± 1,5 дБ (по исполнению); у ГМ-3х1-136/174-N в источнике не указано | 9,0 ± 1,5 дБ | 3,0 ± 1,2 дБ | 3,0 ± 1,2 дБ |
| Развязка портов | ≥19,5 дБ | не менее 20–22 дБ (по исполнению) | ≥20 дБ | ≥20 дБ | ≥18 дБ |
| КСВН | ≤1,25 | не более 1,25–1,30 (по исполнению) | ≤1,30 | ≤1,30 | ≤1,30 |
| Мощность | 100 Вт средняя на вход | 100 Вт средняя (у части исполнений — максимальная, см. таблицу) | 100 Вт средняя | 200 Вт средняя на вход | 200 Вт средняя на вход |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
Документация и поставка
Что входит в поставку и как получить расчёт.
Комплект
- Гибридный мост КАДАММ ГМ-2х2-88/108-N с разъёмами: розетка N
- паспорт изделия
- сертификаты и декларации — по запросу
Документы и расчёт
Техническое описание серии ГМ-2х2-88/108-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.
Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.
KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.
Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».
