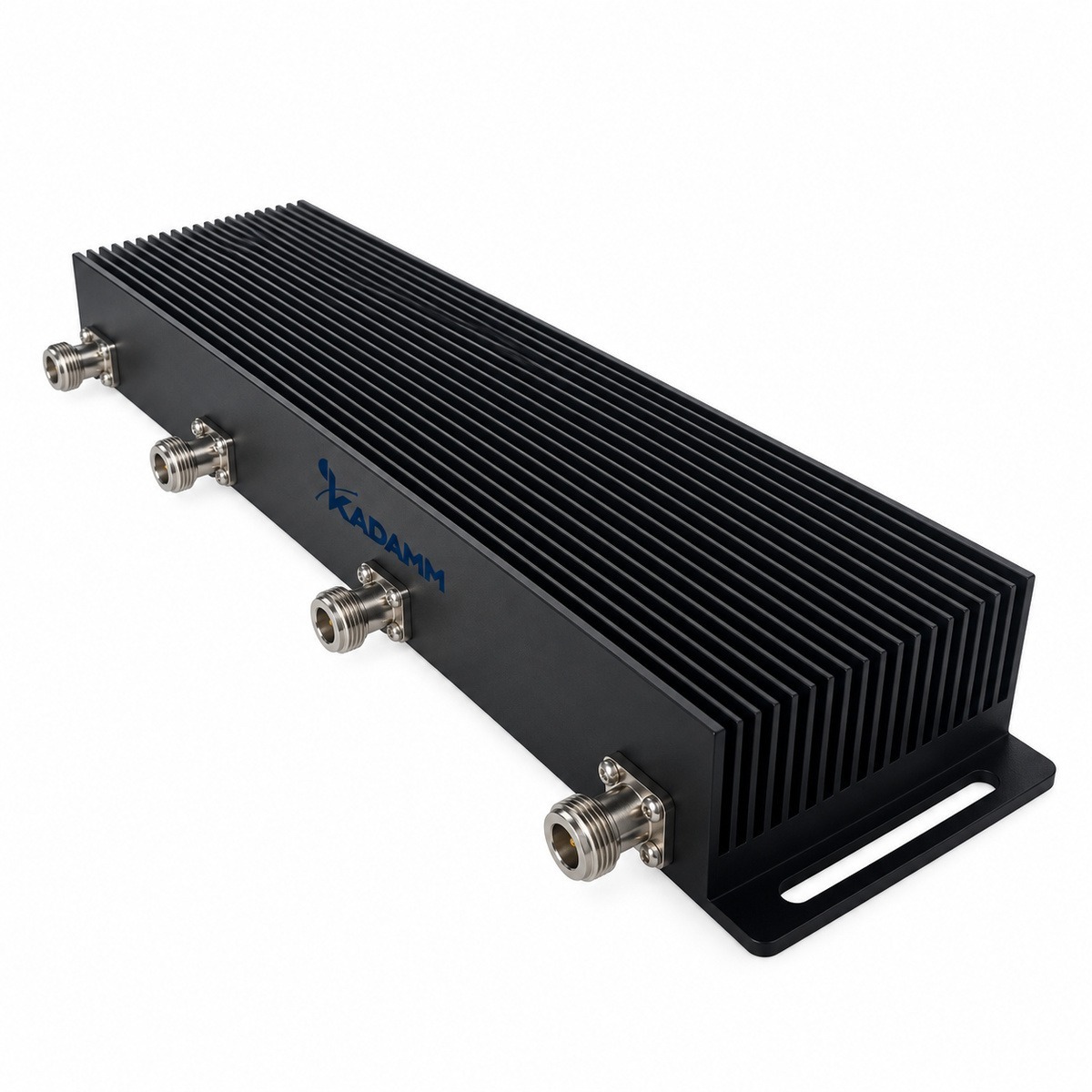

Мост гибридный (сумматор) КАДАММ ГМ-4х4-150/400-N — 4х4, 150–400 МГц

KADAMM ГМ-4х4-150/400-N — гибридный мост диапазона 150–400 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.

Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление — ≤2,5 дБ. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.

Развязка между входами — ≥18 дБ: передатчики не «видят» друг друга и не создают взаимных помех.

Основные параметры тракта: вносимое ослабление — ≤2,5 дБ; КСВН — ≤1,30; допустимая мощность — 100 Вт средняя на вход; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.

Конструкция и монтаж: разъёмы — розетка N; масса — 1,1 кг; исполнение — IP65 по ГОСТ 14254-2015 (IEC 60529); рабочая температура — −25 … +75 °C.

Главное, что выделяет модель по паспортным данным.

Из чего собран узел и как он защищён.

• Масса: 1,1 кг.
• Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
• Исполнение: IP65, помещение и улица; IP65: полная пыленепроницаемость, защита от струй воды (ГОСТ 14254-2015).

Паспортные параметры модели по группам.

В спецификациях модель указывают как «мост гибридный коаксиальный (сумматор)».

Электрические параметры

Конструкция и условия работы

Соответствие нормативной базе

Что значат главные строки таблицы для проектировщика — на цифрах этой модели.

КАДАММ ГМ-4х4-150/400-N выпускается в одном исполнении: разъёмы — розетка N; исполнение — IP65, помещение и улица.

Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.

Сотовые диапазоны 3GPP в полосу ГМ-4х4-150/400-N не попадают; ниже — службы, для которых она рассчитана.

Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.

Сети и стандарты в полосе

Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.

Где узел стоит в тракте.

Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.

Место установки по исполнению: IP65, помещение и улица; рабочая температура от −25 до +75 °C.

Где модель применяют чаще всего.

Как модель включается в тракт.

Входов у узла 4, выходов 4.

Сигнал каждой полосы теряет на проходе не более 2,5 дБ.

Развязка не менее 18 дБ означает, что передатчик одного порта почти не нагружает соседний.

Пример расчёта уровней на данных этой модели.

Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.

Что учесть при установке и подключении.

• Под крепёж учитывайте габариты по исполнению и массу 1,1 кг.
• Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
• На улице разъёмы после затяжки герметизируют: слой изоляционной ленты, поверх — самовулканизирующаяся лента или термоусадка.
• Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.

Что проверить до заказа.

Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-4х4-150/400-N.

• КАДАММ ГМ-2х2-138/960-N: полоса 138–960 МГц; конфигурация 2 входа × 2 выхода.
• КАДАММ ГМ-350/520-N: полоса 350–520 МГц.
• КАДАММ ГМ-6х1-148/174-N: полоса 148–174 МГц; конфигурация 6 входов × 1 выход.

Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.

Таблица сводит ГМ-4х4-150/400-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.

Что входит в поставку и как получить расчёт.

Комплект

• Гибридный мост КАДАММ ГМ-4х4-150/400-N с разъёмами: розетка N
• паспорт изделия
• сертификаты и декларации — по запросу

Документы и расчёт

Техническое описание серии ГМ-4х4-150/400-N и каталог KADAMM «ВЧ-оборудование и антенны» — файлами в блоке документов этой страницы.

Для расчёта тракта пришлите схему объекта или поэтажные планы, перечень систем с полосами и мощностями источников, число антенн и длины кабельных линий — инженер KADAMM посчитает баланс уровней и подберёт узлы. Почта info@kadamm.com, телефон 8-499-213-05-16.

KADAMM (КАДАММ) разрабатывает и производит пассивные компоненты для распределённых систем связи и базовых станций.

Перемычки с нужными разъёмами для подключения — в разделе «Кабельные сборки».

Короткие ответы на частые вопросы о модели.
