Гибридный мост: 350–900 МГц.
О модели

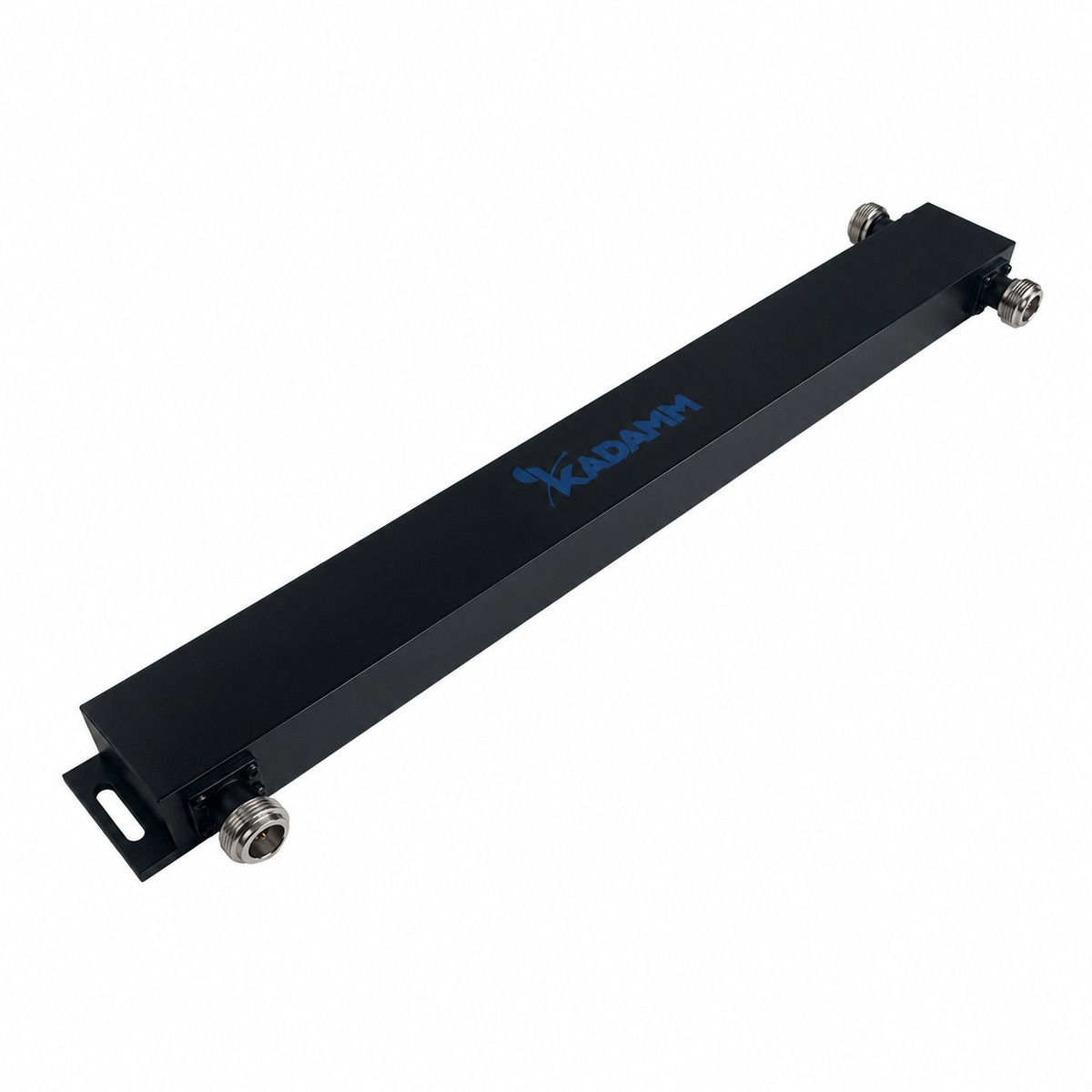

KADAMM ГМ-2х1-350/900-N — гибридный мост диапазона 350–900 МГц. Гибридный мост 3 дБ — устройство с четырьмя портами: мощность с любого входа делится поровну между двумя выходами со сдвигом фаз 90° (или 180°), а противоположный вход при этом развязан. Поэтому к мосту подключают два передатчика и получают их общий сигнал сразу на двух выходах — на две антенны или на одну антенну и согласованную нагрузку.
Деление на два выхода — это 3 дБ (10·lg 2) по определению, а не потери: мощность уходит в оба выхода. Сверх деления мост вносит своё небольшое ослабление. Если второй выход нагружен на согласованную нагрузку, его половина мощности рассеивается в ней — это плата за объединение передатчиков любых частот без фильтров.
Развязка между входами — ≥20 дБ: передатчики не «видят» друг друга и не создают взаимных помех.
Основные параметры тракта: КСВН — ≤1,30; допустимая мощность — 200 Вт средняя на вход; волновое сопротивление — 50 Ом. Вносимое ослабление показывает, сколько мощности теряется при прохождении сигнала через устройство: 0,5 дБ — это около 11 % мощности, 1 дБ — около 21 %. В системах с несколькими последовательными элементами ослабления складываются, поэтому их учитывают в расчёте линии вместе с потерями кабеля.
Конструкция и монтаж: разъёмы — розетка N; масса — 0,65 кг; рабочая температура — −25 … +75 °C.
Ключевые особенности
Главное, что выделяет модель по паспортным данным.
Конфигурация — 2 входа × 1 выход.
Термины и параметры — по ГОСТ 18238-72 и ГОСТ 23221-78; полный список — в таблице характеристик.
Конструкция и материалы
Из чего собран узел и как он защищён.
- Масса: 0,65 кг.
- Разъёмы: розетка N; разъём типа N — резьбовой разъём 50 Ом общего применения; присоединительные размеры — по IEC 61169-16.
Технические характеристики
Паспортные параметры модели по группам.
В спецификациях модель указывают как «мост гибридный коаксиальный (сумматор)».
Электрические параметры
| Параметр | Значение |
|---|---|
| Диапазон частот | 350–900 МГц |
| Конфигурация | 2 входа × 1 выход |
| Деление мощности | 3,0 ± 1,2 дБ |
| Развязка портов | ≥20 дБ |
| КСВН | ≤1,30 |
| Мощность | 200 Вт средняя на вход |
| Волновое сопротивление | 50 Ом |
Конструкция и условия работы
| Параметр | Значение |
|---|---|
| Разъёмы | розетка N |
| Рабочая температура | −25 … +75 °C |
| Масса | 0,65 кг |
Соответствие нормативной базе
| Параметр | Значение |
|---|---|
| Наименование по номенклатуре РФ | Мост гибридный коаксиальный (сумматор) |
| Присоединительные размеры соединителей | тип N — IEC 61169-16 (МЭК 169-16); отечественный тип III того же сечения (ГОСТ 13317-89, ГОСТ 20265-83) — с метрической резьбой М16×1, с N стыкуется только через переход |
| Терминология и параметры | КСВН, волновое сопротивление, вносимое ослабление — по ГОСТ 18238-72; развязка, прямые потери — по ГОСТ 23221-78 |
Как читать характеристики
Что значат главные строки таблицы для проектировщика — на цифрах этой модели.
Исполнения
КАДАММ ГМ-2х1-350/900-N выпускается в одном исполнении: разъёмы — розетка N.
Вариант с другими разъёмами или креплением обсуждается при заказе — назовите его менеджеру вместе с артикулом.
| Артикул | Конфигурация / Деление / Развязка / КСВН / Мощность / Масса |
|---|---|
| КАДАММ ГМ-2х1-350/900-N | 2х1 / 3,0 ± 1,2 дБ / ≥20 дБ / ≤1,30 / 200 Вт / 0,65 кг |
Поддерживаемые диапазоны
В полосы ГМ-2х1-350/900-N попадает 4 диапазона 3GPP, применяемых в России.
Диапазон считается поддерживаемым, если обе его полосы — приёма и передачи — целиком лежат внутри рабочей полосы модели.
| Участок | Полоса | Диапазоны 3GPP |
|---|---|---|
| Полоса | 350–900 МГц | B31/n31, B28/n28, B20/n20, B5/n5 |
Сети и стандарты в полосе
Применение
Гибридные мосты применяют для объединения передатчиков разных операторов и систем в DAS и на базовых станциях, для подключения двух радиомодулей к двум антеннам с выравниванием нагрузки, в схемах POI.
Где узел стоит в тракте.
Мост применяют, когда две системы одной полосы нужно завести в одну распределённую сеть, и когда нужны два равноценных выхода на две ветви антенн.
Сценарии по отраслям
Где модель применяют чаще всего.
Схема включения
Как модель включается в тракт.
Входов у узла 2, выходов 1.
Развязка не менее 20 дБ означает, что передатчик одного порта почти не нагружает соседний.
Расчётный пример
Пример расчёта уровней на данных этой модели.
- Исходные данные (пример): на каждый из 2 входов ГМ-2х1-350/900-N приходит несущая 43 дБм (20 Вт).
- Суммарная средняя мощность: 2 × 20 Вт = 40 Вт; допустимая — 200 Вт, запас в 5 раз (7 дБ).
- Утечка в соседний порт: 43 дБм − 20 дБ = 23 дБм.
Входные уровни здесь — пример; для объекта баланс уровней считают по фактическим мощностям источников и длинам линий.
Монтаж и подключение
Что учесть при установке и подключении.
- Под крепёж учитывайте габариты по исполнению и массу 0,65 кг.
- Разъёмы розетка N: ответные берут той же серии и затягивают ключом с ограничением момента — значение по паспорту разъёма.
- Неиспользуемые порты закрывают согласованной нагрузкой 50 Ом.
На что смотреть при подборе
Что проверить до заказа.
Чем отличается от похожих
Ближайшие модели того же вида в линейке KADAMM и их главные отличия от ГМ-2х1-350/900-N.
- КАДАММ ГМ-2х2-138/960-N: полоса 138–960 МГц; конфигурация 2 входа × 2 выхода.
- КАДАММ ГМ-350/520-N: полоса 350–520 МГц; развязка портов не менее 22 дБ.
- КАДАММ ГМ-2х2-350/520-SMA: полоса 350–520 МГц; конфигурация 2 входа × 2 выхода.
Модели серии сравнивают прежде всего по полосе и параметру «конфигурация», затем — по мощности и разъёмам.
Сравнение с похожими моделями KADAMM
Таблица сводит ГМ-2х1-350/900-N и ближайшие по полосе модели того же вида — по строкам, в которых они различаются.
| Параметр | ГМ-2х1-350/900-N | ГМ-2х2-138/960-N | ГМ-350/520-N | ГМ-2х2-350/520-SMA | ГМ-2х2-350/500 |
|---|---|---|---|---|---|
| Диапазон частот | 350–900 МГц | 138–960 МГц | 350–520 МГц | 350–520 МГц | 350–500 МГц |
| Конфигурация | 2 входа × 1 выход | 2 входа × 2 выхода | 2 входа × 1 выход, 4 входа × 1 выход | 2 входа × 2 выхода | 2 входа / 2 выхода |
| Деление мощности | 3,0 ± 1,2 дБ | 3,0 ± 1,2 дБ | 3,0 ± 1,2 дБ / 6,0 ± 1,5 дБ (по исполнению) | 3,2 ± 0,5 дБ | 3 дБ |
| Развязка портов | ≥20 дБ | ≥18 дБ | ≥22 дБ | ≥22 дБ | — |
| КСВН | ≤1,30 | ≤1,30 | ≤1,30 | ≤1,25 | ≤1,25 |
| Мощность | 200 Вт средняя на вход | 200 Вт средняя на вход | 100 Вт средняя | 20 Вт средняя на вход | уточняйте у менеджера |
| Карточка | эта модель | Открыть | Открыть | Открыть | Открыть |
